Exercícios 6. 3 Um corpo-de-prova de alumínio que possui um seção retangular de 10 mm x 12, 7 mm é puxado em tração com uma força de 35. 500 N produzindo apenas deformação elástica. Calcule a deformação resultante supondo E do alumínio igual a 70 GPa ?

Exercícios 6. 5 Uma barra de aço com 100 mm de comprimento e que possui uma seção reta quadrada com 20 mm de aresta é tracionada com uma carga de 89. 000 N e experimenta um alongamento de 0, 10 mm. Admitindo que a deformação seja inteiramente elástica, calcule o módulo E do aço.

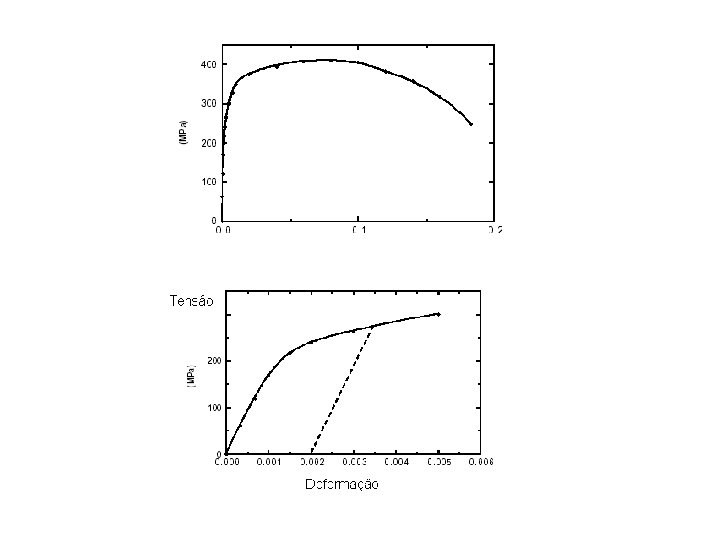

6. 25 A figura abaixo mostra o comportamento tensão-deformação para um determinado tipo de aço a) Qual é o módulo de elasticidade? b) Qual o limite de escoamento 0, 2%? c) Qual o limite de resistência à tração? d) Qual o módulo de resiliência? e) Qual o alongamento total obtido no ensaio? f) Qual a dureza Brinell?

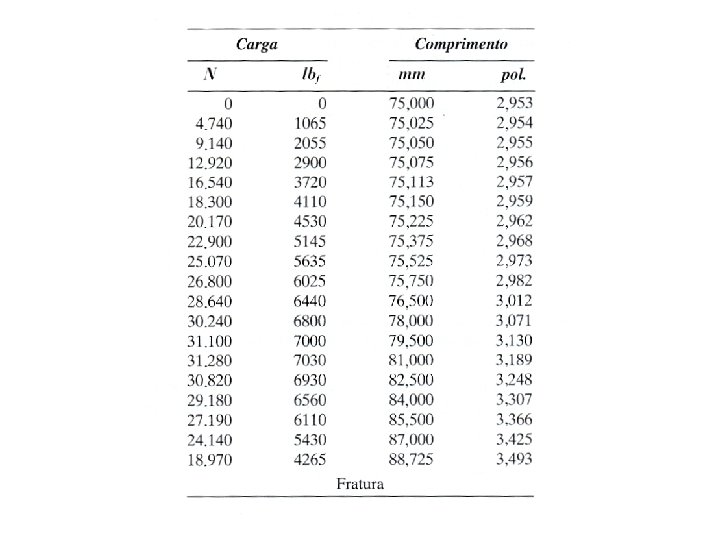

6. 30 Um corpo de prova (CP) em ferro fundido nodular, que possui uma seção reta de 15, 9 x 4, 8 mm, é deformado em tração. Usando os dados da tabela a seguir calcule: • • O limite de resistência à tração. Qual a ductilidade em % A.


Exercícios • 6. 31 Um corpo de prova metálico com diâmetro original de 12, 5 mm e comprimento útil de 50 mm é puxado em tração até a ocorrência da fratura. O diâmetro no ponto de fratura é de 6, 60 mm e o comprimento útil na fratura é de 72 mm. Calcule a ductilidade em termos de estricção e alongamento percentual.

Exercícios 6. 16 Um corpo-de-prova cilíndrico feito de uma dada liga e que possui 8 mm de diâmetro é tensionado elasticamente em tração. Uma força de 15. 700 N produz uma redução no diâmetro do cp de 5 x 10 -3 mm. Calcule o coeficiente de Poisson para este material se o seu módulo de elasticidade é de 140 GPa.

Exercícios 6. 34 - Uma liga de latão que se pretende utilizar para mola em uma aplicação deve possuir um módulo de resiliência de pelo menos 0, 75 MPa. Qual deve ser o seu limite de elasticidade mínimo? E do latão = 96 GPa

Exercícios Compare as tensão e deformação de engenharia com as tensão e deformação reais de um aço carbono que apresenta as seguintes características num ensaio de tração: Carga aplicada = 75. 620 N Diâmetro inicial do CP. = 12, 7 mm Diâmetro do CP. sob carga = 12, 0 mm

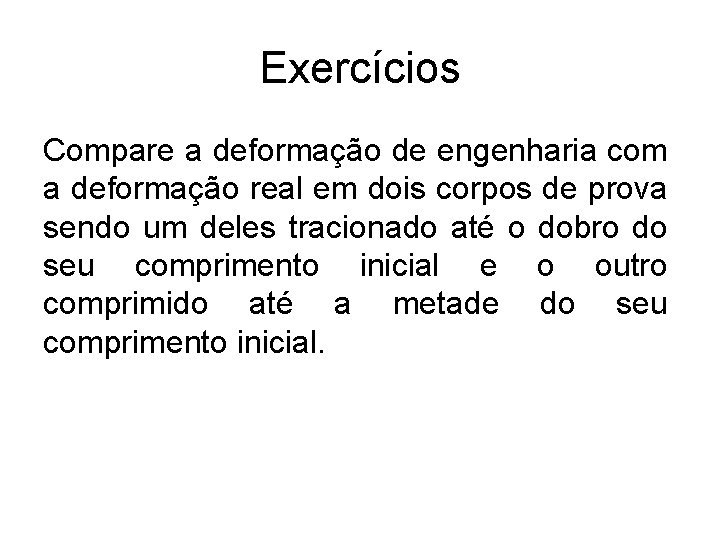

Exercícios Compare a deformação de engenharia com a deformação real em dois corpos de prova sendo um deles tracionado até o dobro do seu comprimento inicial e o outro comprimido até a metade do seu comprimento inicial.

Exercícios • Calcule o expoente de encruamento para uma liga cuja tensão verdadeira de 415 MPa produz uma deformação verdadeira de 0, 10; suponha um valor de 1035 MPa para K.

Exercícios • Calcule a carga em kgf que deve ser utilizada para determinar a dureza Brinell de uma liga de alumínio usando um penetrador esférico com diâmetro de 2, 5 mm.

Exercícios • Faça um gráfico esquemático mostrando o comportamento tensão deformação verdadeira em tração para uma liga metálica típica

Exercícios Demonstre as relações entre tensão e deformação de engenharia e verdadeiras.
