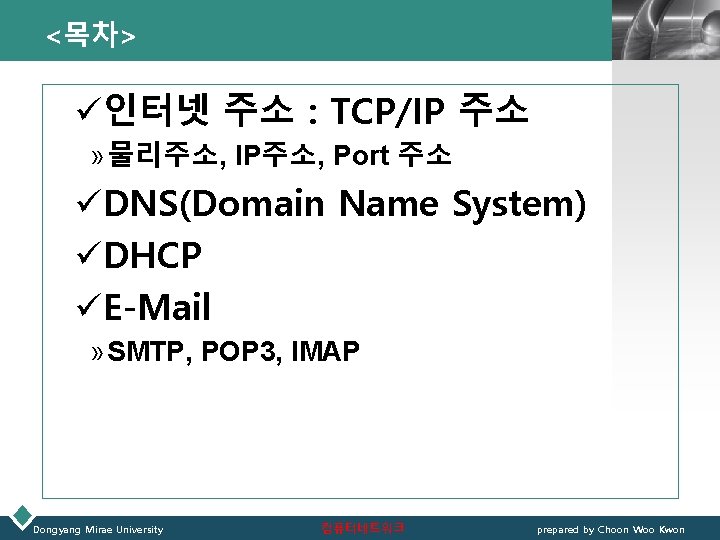

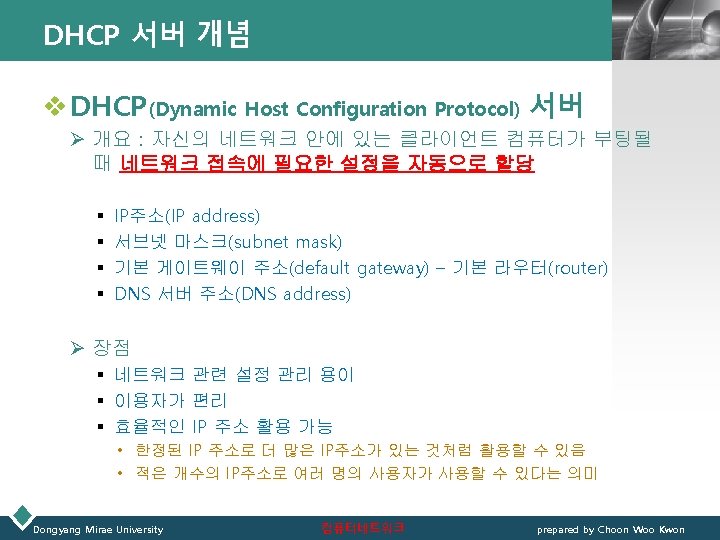

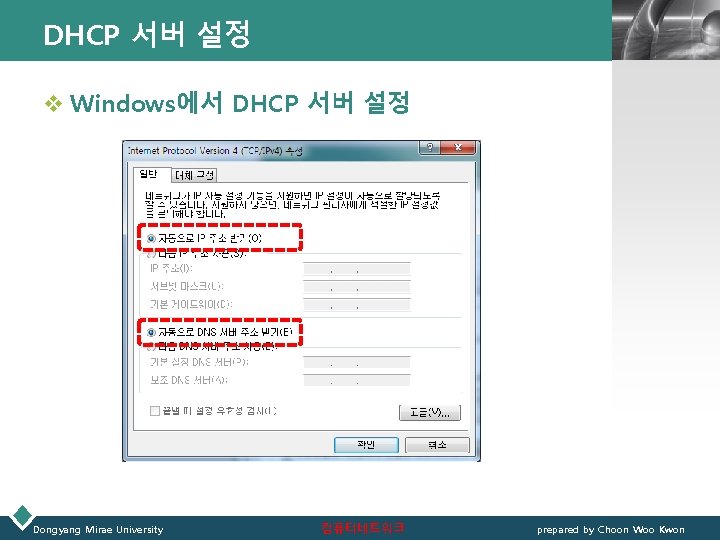

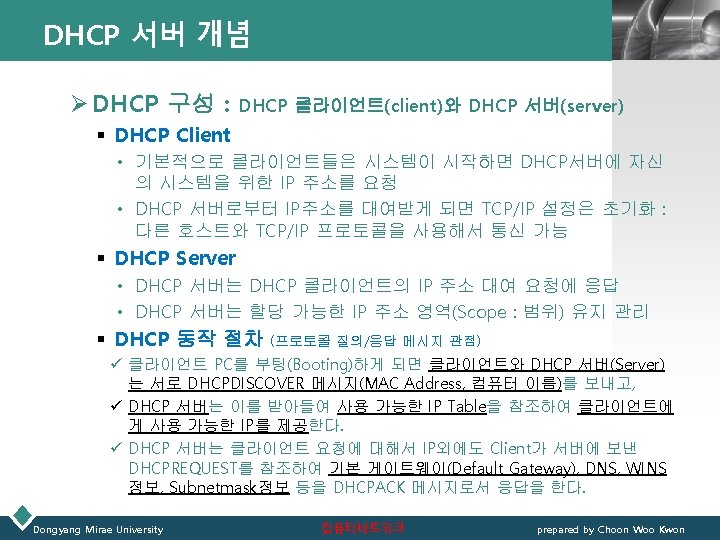

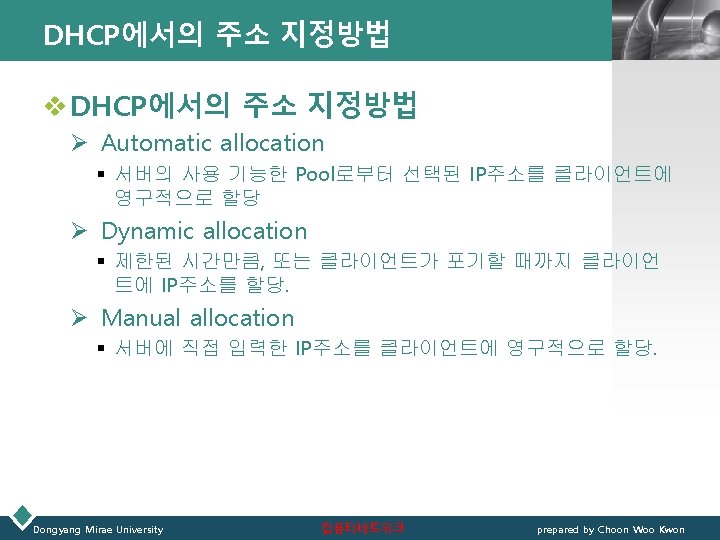

<목차> LOGO ü인터넷 주소 : TCP/IP 주소 » 물리주소, IP주소, Port 주소 üDNS(Domain Name System) üDHCP üE-Mail » SMTP, POP 3, IMAP Dongyang Mirae University 컴퓨터네트워크 prepared by Choon Woo Kwon

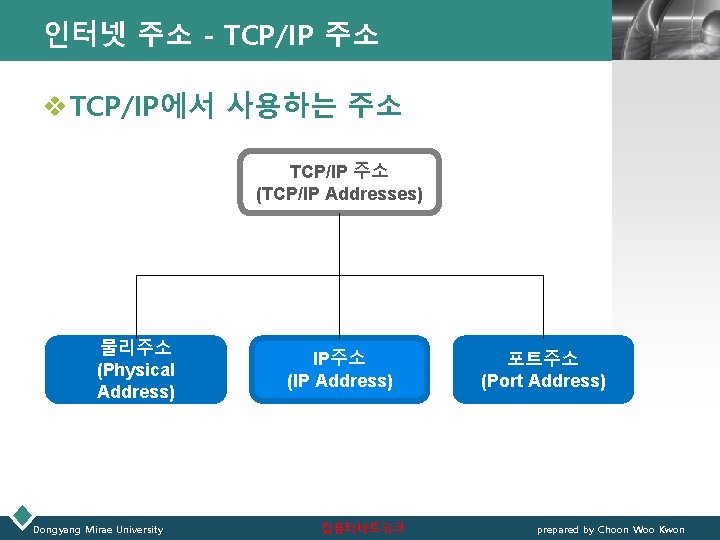

인터넷 주소 - TCP/IP 주소 LOGO v TCP/IP에서 사용하는 주소 TCP/IP 주소 (TCP/IP Addresses) 물리주소 (Physical Address) Dongyang Mirae University IP주소 (IP Address) 컴퓨터네트워크 포트주소 (Port Address) prepared by Choon Woo Kwon

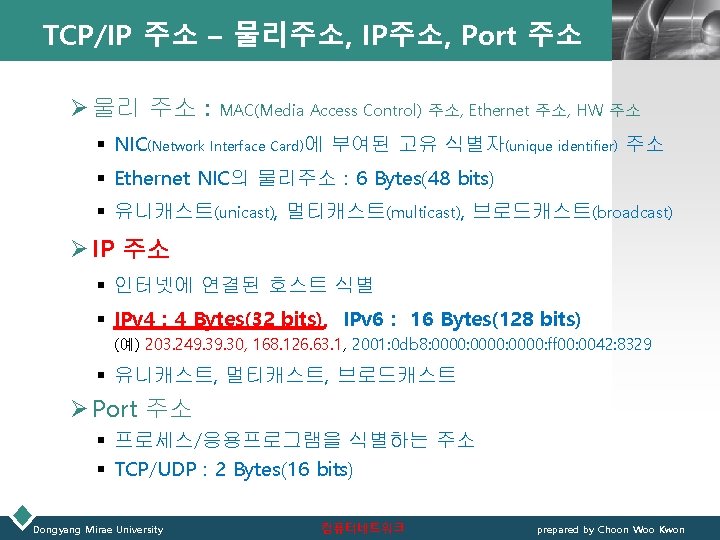

TCP/IP 주소 – 물리주소, IP주소, Port 주소 Ø 물리 주소 : LOGO MAC(Media Access Control) 주소, Ethernet 주소, HW 주소 § NIC(Network Interface Card)에 부여된 고유 식별자(unique identifier) 주소 § Ethernet NIC의 물리주소 : 6 Bytes(48 bits) § 유니캐스트(unicast), 멀티캐스트(multicast), 브로드캐스트(broadcast) Ø IP 주소 § 인터넷에 연결된 호스트 식별 § IPv 4 : 4 Bytes(32 bits), IPv 6 : 16 Bytes(128 bits) (예) 203. 249. 30, 168. 126. 63. 1, 2001: 0 db 8: 0000: ff 00: 0042: 8329 § 유니캐스트, 멀티캐스트, 브로드캐스트 Ø Port 주소 § 프로세스/응용프로그램을 식별하는 주소 § TCP/UDP : 2 Bytes(16 bits) Dongyang Mirae University 컴퓨터네트워크 prepared by Choon Woo Kwon

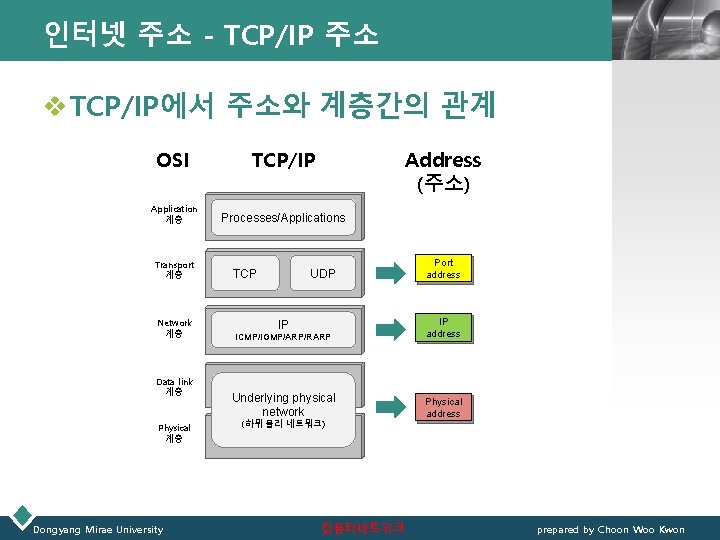

인터넷 주소 - TCP/IP 주소 LOGO v TCP/IP에서 주소와 계층간의 관계 OSI TCP/IP Application 계층 Processes/Applications Transport 계층 Network 계층 Data link 계층 Physical 계층 Dongyang Mirae University TCP Address (주소) UDP Port address ICMP/IGMP/ARP/RARP IP address Underlying physical network Physical address IP (하위 물리 네트워크) 컴퓨터네트워크 prepared by Choon Woo Kwon

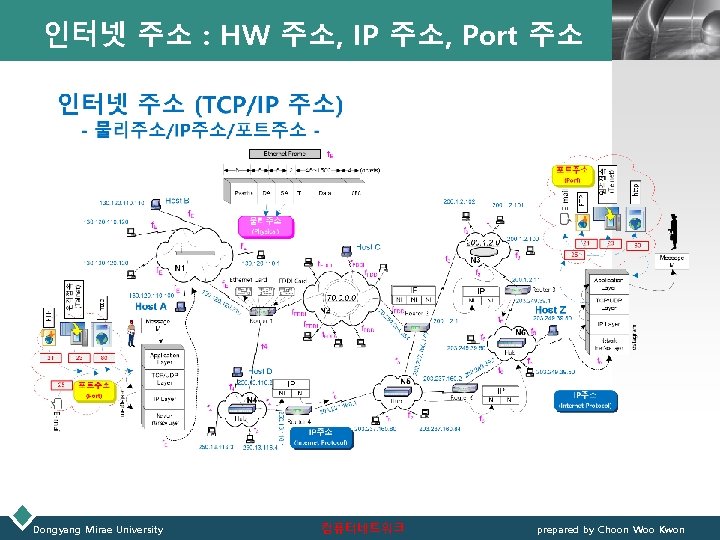

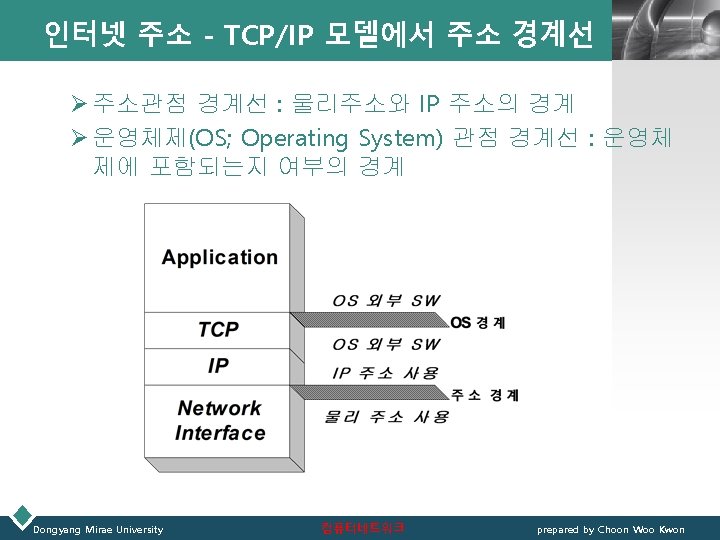

인터넷 주소 : HW 주소, IP 주소, Port 주소 Dongyang Mirae University 컴퓨터네트워크 LOGO prepared by Choon Woo Kwon

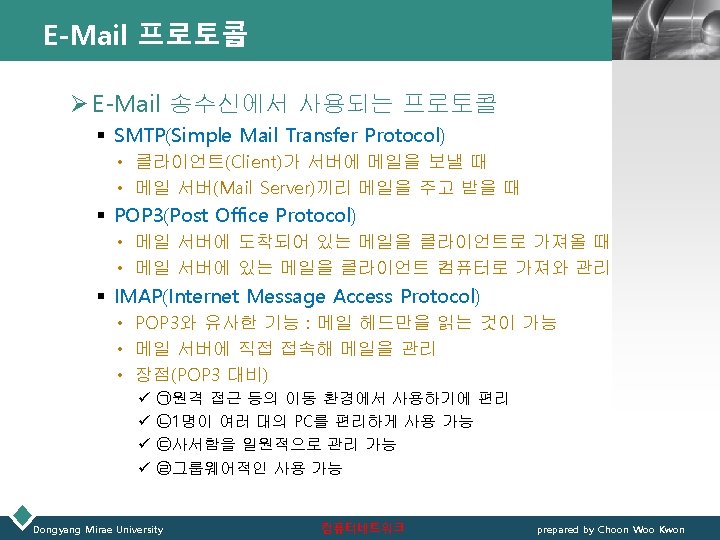

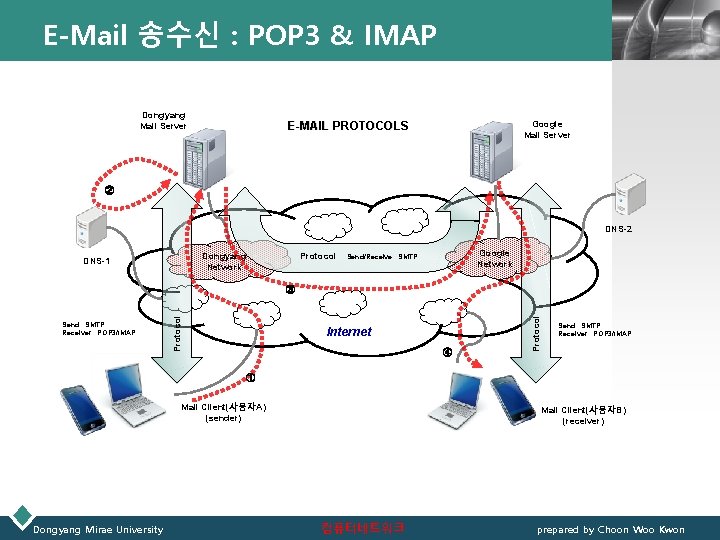

E-Mail 송수신 : POP 3 & IMAP Dongyang Mail Server LOGO Google Mail Server E-MAIL PROTOCOLS ② DNS-2 Dongyang Network DNS-1 Protocol Google Network Send/Receive : SMTP Internet ④ Protocol Send : SMTP Receiver : POP 3/IMAP Protocol ③ Send : SMTP Receiver : POP 3/IMAP ① Mail Client(사용자A) (sender) Dongyang Mirae University Mail Client(사용자B) (receiver) 컴퓨터네트워크 prepared by Choon Woo Kwon

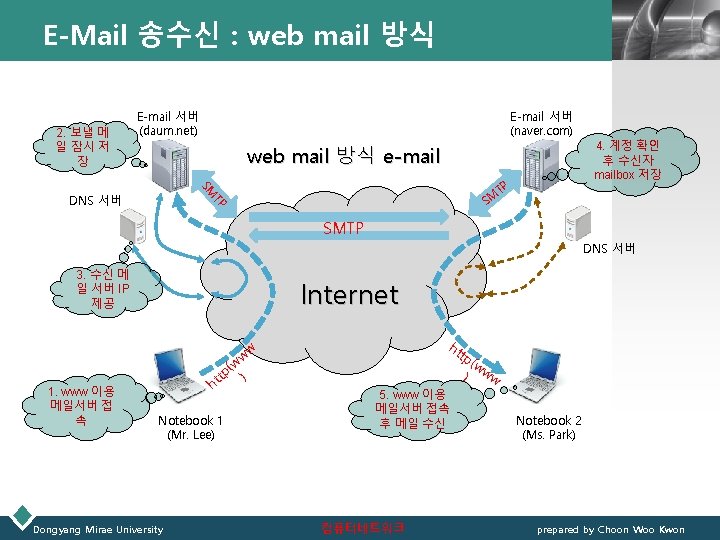

E-Mail 송수신 : web mail 방식 2. 보낼 메 일 잠시 저 장 LOGO E-mail 서버 (daum. net) E-mail 서버 (naver. com) web mail 방식 e-mail SM TP DNS 서버 4. 계정 확인 후 수신자 mailbox 저장 SMTP DNS 서버 3. 수신 메 일 서버 IP 제공 Internet ht w 1. www 이용 메일서버 접 속 w w ( ttp ) h Notebook 1 (Mr. Lee) Dongyang Mirae University tp ) 5. www 이용 메일서버 접속 후 메일 수신 컴퓨터네트워크 (w ww Notebook 2 (Ms. Park) prepared by Choon Woo Kwon

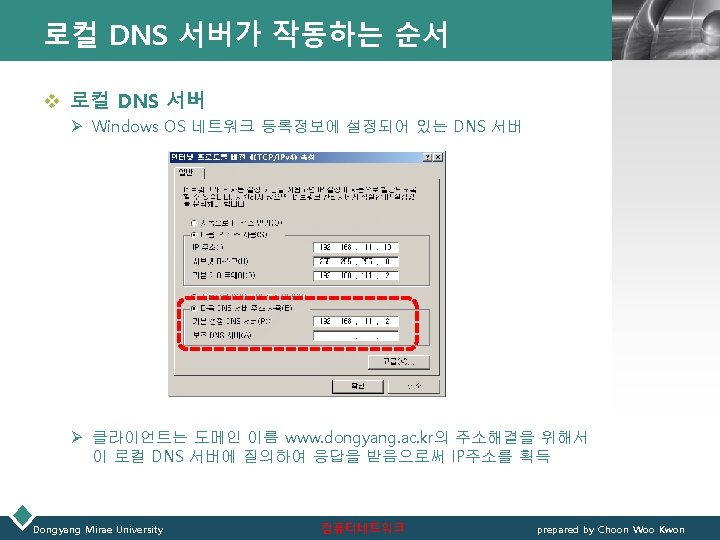

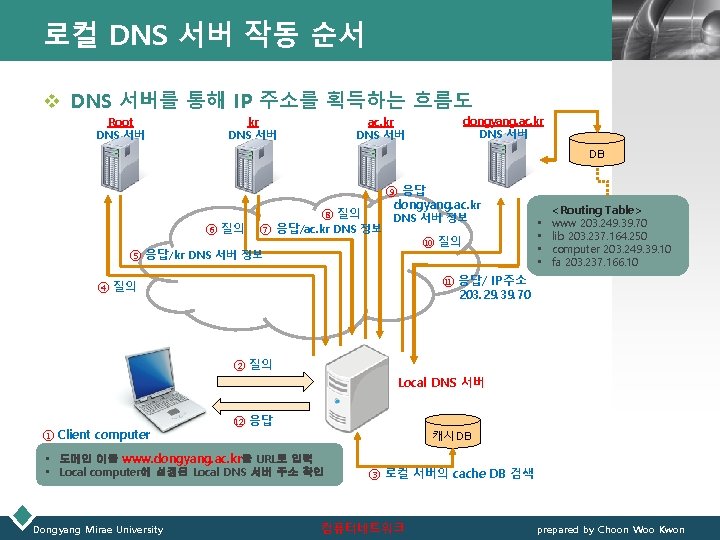

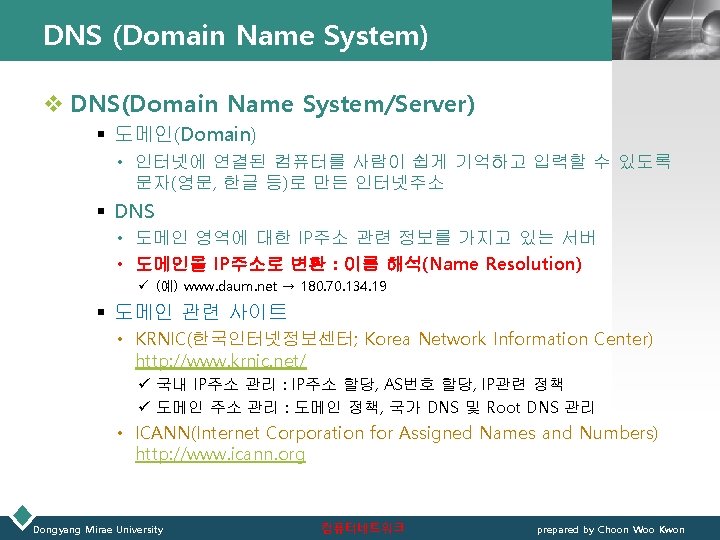

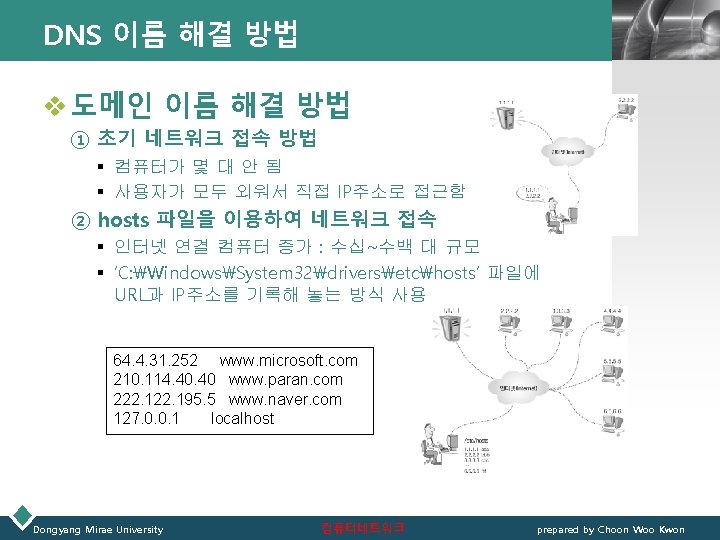

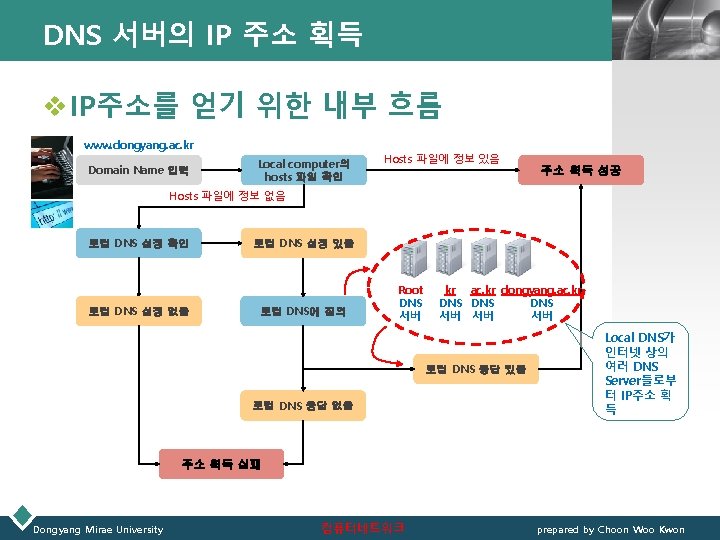

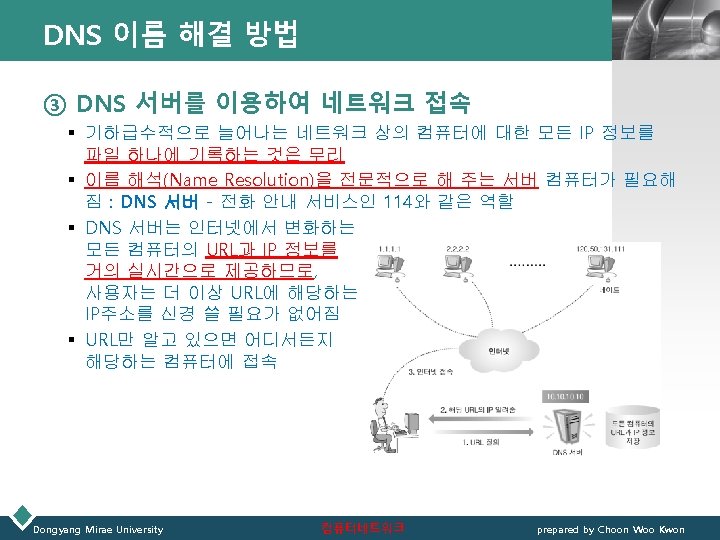

로컬 DNS 서버 작동 순서 LOGO v DNS 서버를 통해 IP 주소를 획득하는 흐름도 Root DNS 서버 kr DNS 서버 dongyang. ac. kr DNS 서버 DB ⑥ 질의 ⑧ 질의 ⑨ 응답 dongyang. ac. kr ⑦ 응답/ac. kr DNS 정보 DNS 서버 정보 ⑩ 질의 ⑤ 응답/kr DNS 서버 정보 • • <Routing Table> www 203. 249. 39. 70 lib 203. 237. 164. 250 computer 203. 249. 39. 10 fa 203. 237. 166. 10 ⑪ 응답/ IP주소 203. 29. 39. 70 ④ 질의 ② 질의 Local DNS 서버 ① Client computer ⑫ 응답 캐시 DB • 도메인 이름 www. dongyang. ac. kr을 URL로 입력 • Local computer에 설정된 Local DNS 서버 주소 확인 Dongyang Mirae University ③ 로컬 서버의 cache DB 검색 컴퓨터네트워크 prepared by Choon Woo Kwon

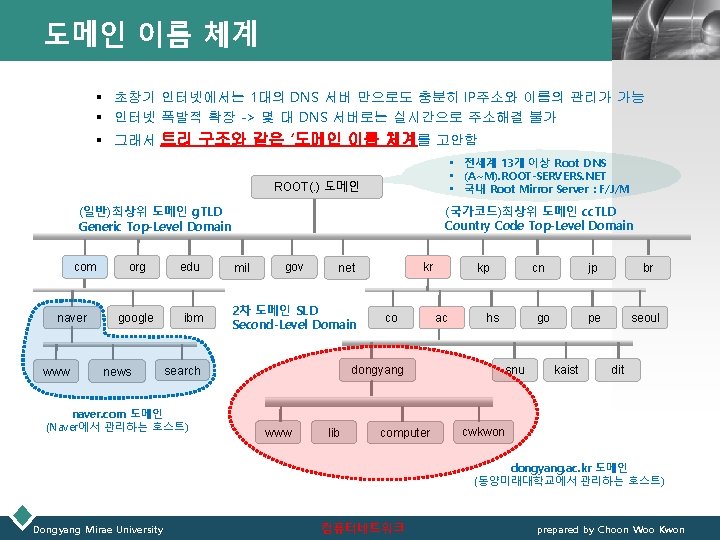

도메인 이름 체계 LOGO § 초창기 인터넷에서는 1대의 DNS 서버 만으로도 충분히 IP주소와 이름의 관리가 가능 § 인터넷 폭발적 확장 -> 몇 대 DNS 서버로는 실시간으로 주소해결 불가 § 그래서 트리 구조와 같은 ‘도메인 이름 체계를 고안함 • 전세계 13개 이상 Root DNS • (A~M). ROOT-SERVERS. NET • 국내 Root Mirror Server : F/J/M ROOT(. ) 도메인 (국가코드)최상위 도메인 cc. TLD Country Code Top-Level Domain (일반)최상위 도메인 g. TLD Generic Top-Level Domain com naver www org edu google ibm news mil gov 2차 도메인 SLD Second-Level Domain co kp ac www lib computer cn hs dongyang search naver. com 도메인 (Naver에서 관리하는 호스트) kr net go snu kaist jp br pe seoul dit cwkwon dongyang. ac. kr 도메인 (동양미래대학교에서 관리하는 호스트) Dongyang Mirae University 컴퓨터네트워크 prepared by Choon Woo Kwon

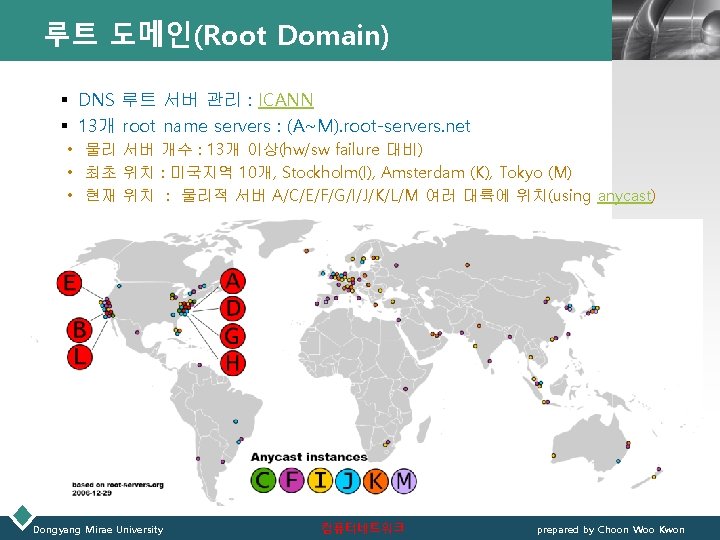

루트 도메인(Root Domain) LOGO § DNS 루트 서버 관리 : ICANN § 13개 root name servers : (A~M). root-servers. net • 물리 서버 개수 : 13개 이상(hw/sw failure 대비) • 최초 위치 : 미국지역 10개, Stockholm(I), Amsterdam (K), Tokyo (M) • 현재 위치 : 물리적 서버 A/C/E/F/G/I/J/K/L/M 여러 대륙에 위치(using anycast) Dongyang Mirae University 컴퓨터네트워크 prepared by Choon Woo Kwon
