LISTRIK Ada 2 jenis listrik 1 Listrik Tidak

LISTRIK

Ada 2 jenis listrik 1. Listrik Tidak Mengalir (Elektrostatika) 2. Listrik Mengalir (Elektrodinamika)

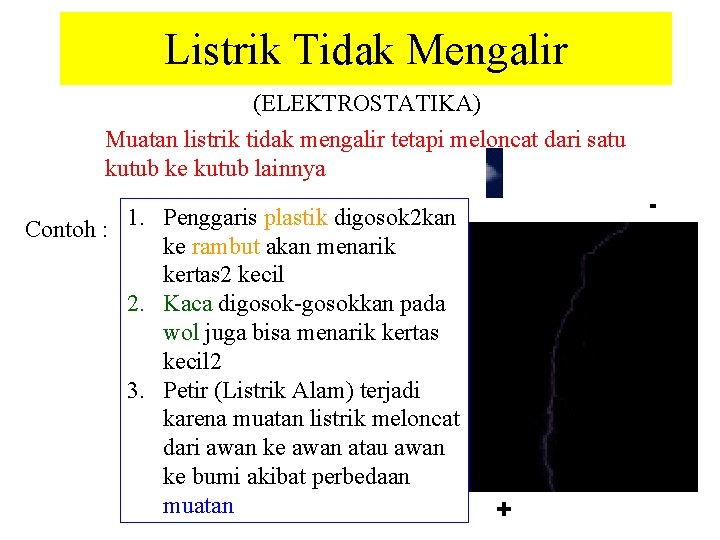

Listrik Tidak Mengalir (ELEKTROSTATIKA) Muatan listrik tidak mengalir tetapi meloncat dari satu kutub ke kutub lainnya Contoh : 1. Penggaris plastik digosok 2 kan ke rambut akan menarik kertas 2 kecil 2. Kaca digosok-gosokkan pada wol juga bisa menarik kertas kecil 2 3. Petir (Listrik Alam) terjadi karena muatan listrik meloncat dari awan ke awan atau awan ke bumi akibat perbedaan muatan - +

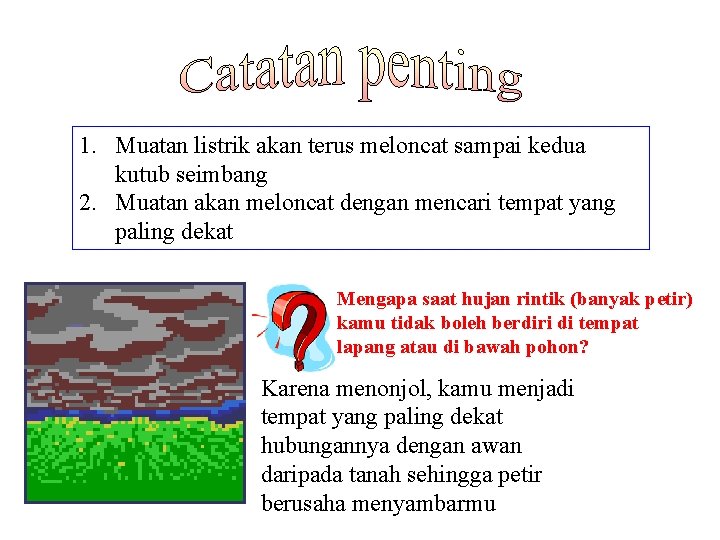

1. Muatan listrik akan terus meloncat sampai kedua kutub seimbang 2. Muatan akan meloncat dengan mencari tempat yang paling dekat Mengapa saat hujan rintik (banyak petir) kamu tidak boleh berdiri di tempat lapang atau di bawah pohon? Karena menonjol, kamu menjadi tempat yang paling dekat hubungannya dengan awan daripada tanah sehingga petir berusaha menyambarmu

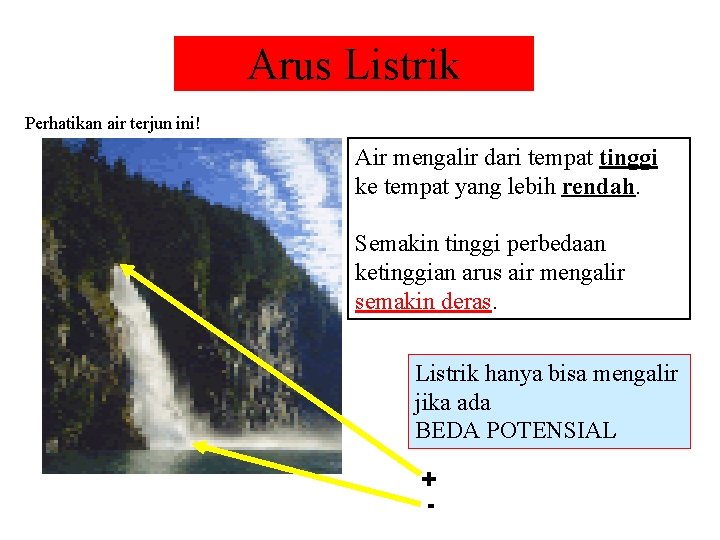

Arus Listrik Perhatikan air terjun ini! Air mengalir dari tempat tinggi ke tempat yang lebih rendah. Semakin tinggi perbedaan ketinggian arus air mengalir semakin deras. Listrik hanya bisa mengalir jika ada BEDA POTENSIAL + -

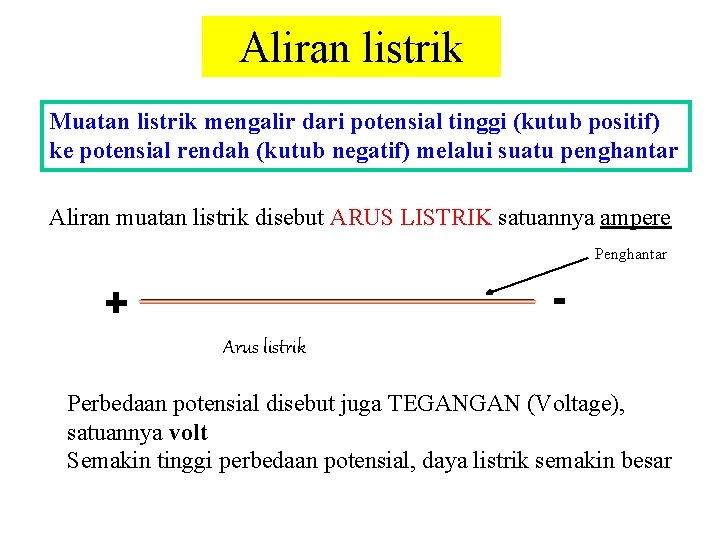

Aliran listrik Muatan listrik mengalir dari potensial tinggi (kutub positif) ke potensial rendah (kutub negatif) melalui suatu penghantar Aliran muatan listrik disebut ARUS LISTRIK satuannya ampere Penghantar - + Arus listrik Perbedaan potensial disebut juga TEGANGAN (Voltage), satuannya volt Semakin tinggi perbedaan potensial, daya listrik semakin besar

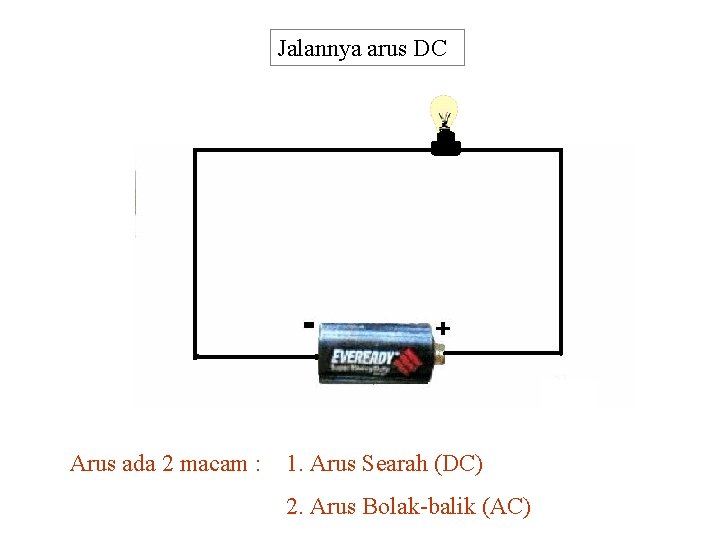

Jalannya arus DC Arus ada 2 macam : 1. Arus Searah (DC) 2. Arus Bolak-balik (AC)

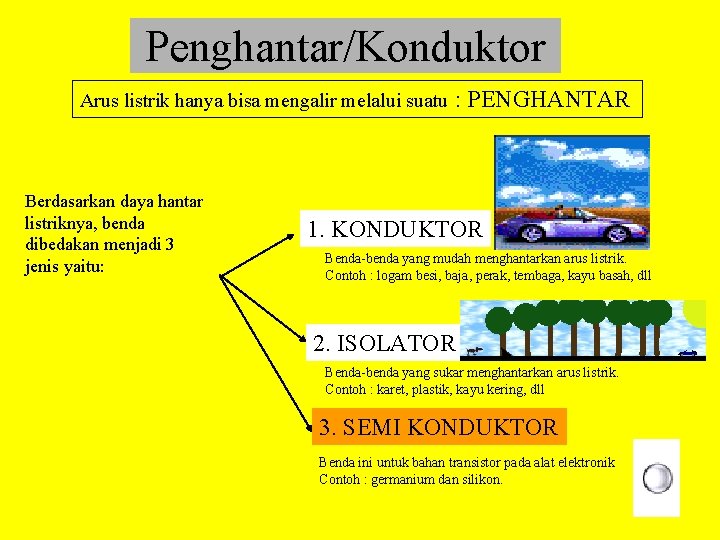

Penghantar/Konduktor Arus listrik hanya bisa mengalir melalui suatu Berdasarkan daya hantar listriknya, benda dibedakan menjadi 3 jenis yaitu: : PENGHANTAR 1. KONDUKTOR Benda-benda yang mudah menghantarkan arus listrik. Contoh : logam besi, baja, perak, tembaga, kayu basah, dll 2. ISOLATOR Benda-benda yang sukar menghantarkan arus listrik. Contoh : karet, plastik, kayu kering, dll 3. SEMI KONDUKTOR Benda ini untuk bahan transistor pada alat elektronik Contoh : germanium dan silikon.

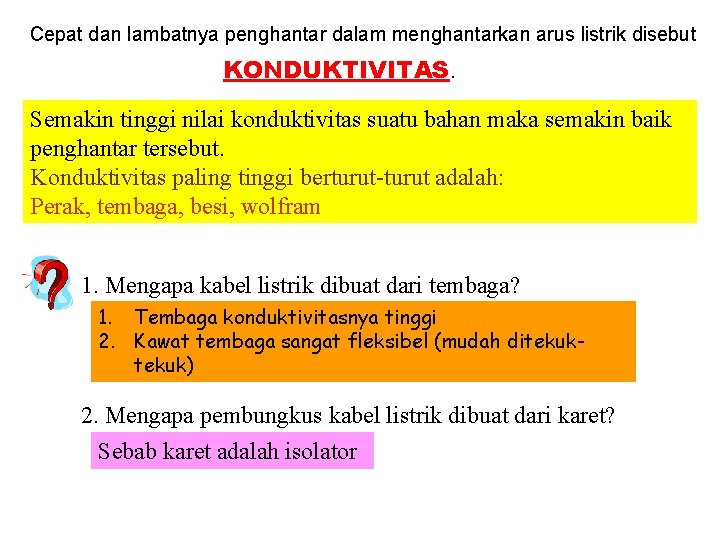

Cepat dan lambatnya penghantar dalam menghantarkan arus listrik disebut KONDUKTIVITAS. Semakin tinggi nilai konduktivitas suatu bahan maka semakin baik penghantar tersebut. Konduktivitas paling tinggi berturut-turut adalah: Perak, tembaga, besi, wolfram 1. Mengapa kabel listrik dibuat dari tembaga? 1. Tembaga konduktivitasnya tinggi 2. Kawat tembaga sangat fleksibel (mudah ditekuk) 2. Mengapa pembungkus kabel listrik dibuat dari karet? Sebab karet adalah isolator

Saklar Listrik mengalir pada rangkaian TERTUTUP Saklar adalah penyambung dan pemutus rangkaian listrik

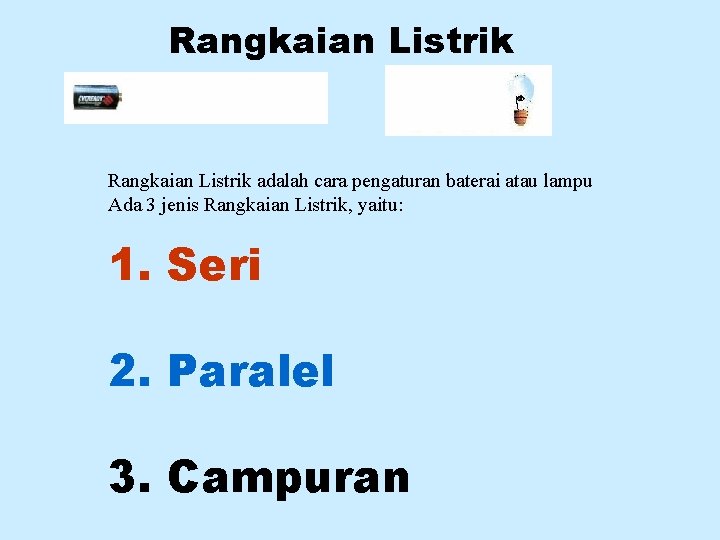

Rangkaian Listrik adalah cara pengaturan baterai atau lampu Ada 3 jenis Rangkaian Listrik, yaitu: 1. Seri 2. Paralel 3. Campuran

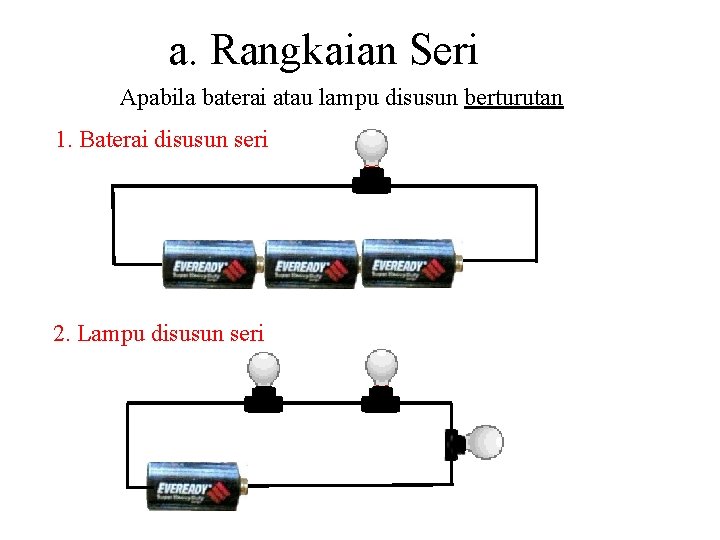

a. Rangkaian Seri Apabila baterai atau lampu disusun berturutan 1. Baterai disusun seri 2. Lampu disusun seri

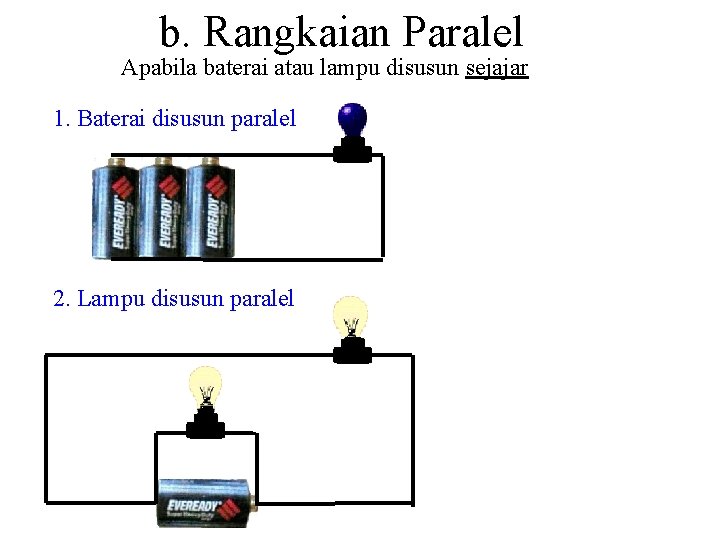

b. Rangkaian Paralel Apabila baterai atau lampu disusun sejajar 1. Baterai disusun paralel 2. Lampu disusun paralel

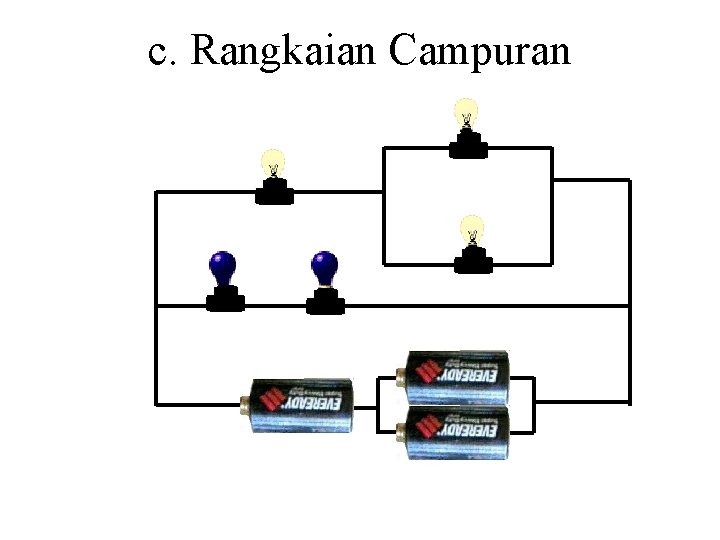

c. Rangkaian Campuran

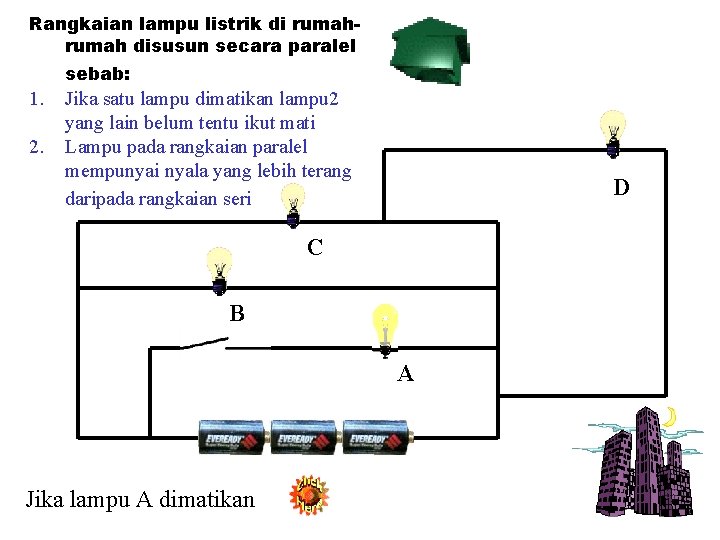

Rangkaian lampu listrik di rumah disusun secara paralel sebab: 1. 2. Jika satu lampu dimatikan lampu 2 yang lain belum tentu ikut mati Lampu pada rangkaian paralel mempunyai nyala yang lebih terang daripada rangkaian seri D C B A Jika lampu A dimatikan

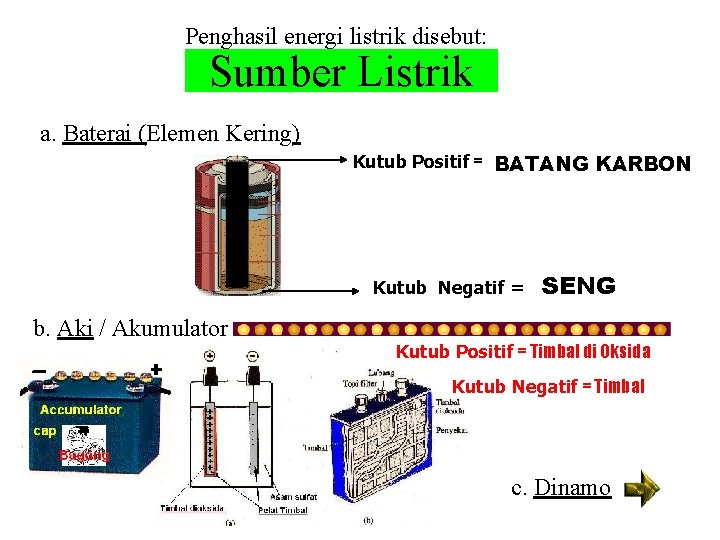

Penghasil energi listrik disebut: Sumber Listrik a. Baterai (Elemen Kering) Kutub Positif = BATANG KARBON Kutub Negatif = b. Aki / Akumulator SENG Kutub Positif = Timbal di Oksida Kutub Negatif = Timbal c. Dinamo

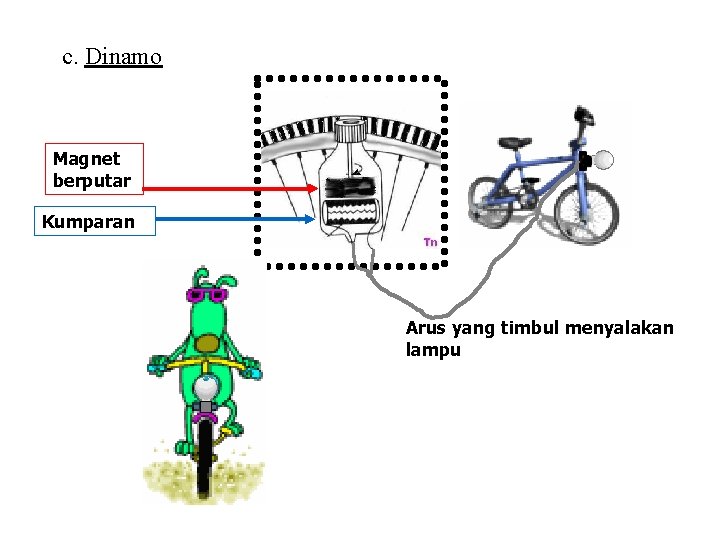

c. Dinamo Magnet berputar Kumparan Arus yang timbul menyalakan lampu

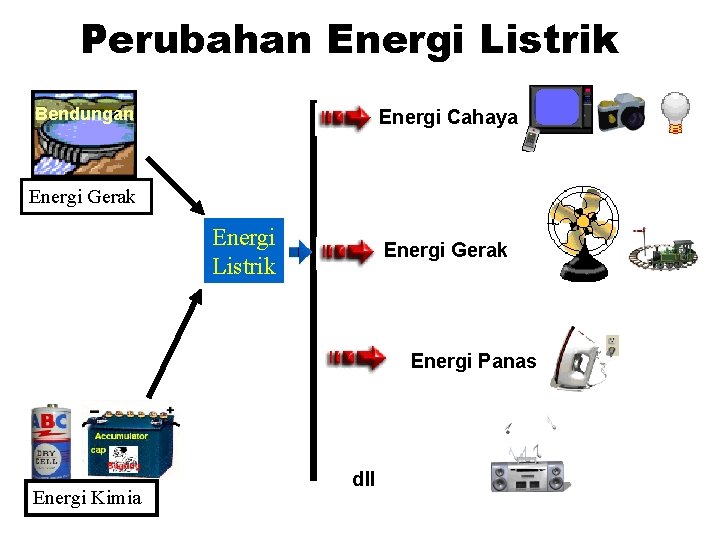

Perubahan Energi Listrik Bendungan Energi Cahaya Energi Gerak Energi Listrik Energi Gerak Energi Panas Energi Kimia dll

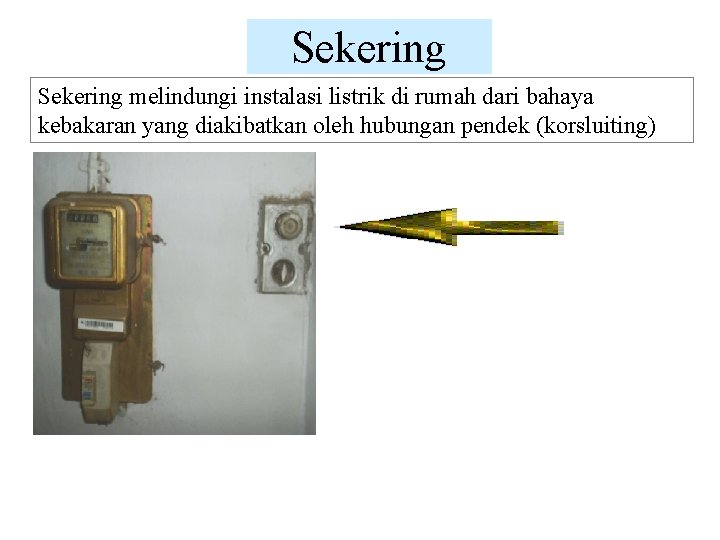

Sekering melindungi instalasi listrik di rumah dari bahaya kebakaran yang diakibatkan oleh hubungan pendek (korsluiting)
