Les fonctions techniques principales (à quoi sert chaque composant) Un objet technique est généralement

Les fonctions techniques principales (à quoi sert chaque composant) Un objet technique est généralement composé de plusieurs pièces ou organes. Chacun a sa raison d’être et joue un rôle précis que l’on appelle « fonction mécanique élémentaire » . Définition : La fonction mécanique est le rôle que joue une pièce à l’intérieur d’un objet. On distingue 4 principales fonctions: La liaison Le guidage La lubrification L’étanchéité

Les fonctions techniques principales (à quoi sert chaque composant) LA FONCTION DE LIAISON Lorsqu’il

Les fonctions techniques principales (à quoi sert chaque composant) LA FONCTION DE LIAISON Lorsqu’il y a plus d’une pièce dans un objet, il y a nécessairement une fonction de liaison. Définition : La fonction de liaison est le rôle que joue un organe d’assemblage. Une liaison peut être… • directe ou indirecte • rigide ou élastique • démontable ou indémontable • complète ou partielle

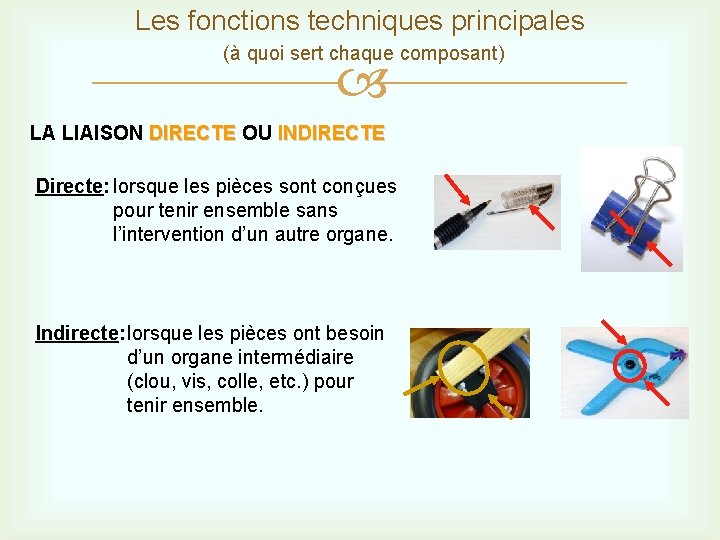

Les fonctions techniques principales (à quoi sert chaque composant) LA LIAISON DIRECTE OU INDIRECTE

Les fonctions techniques principales (à quoi sert chaque composant) LA LIAISON DIRECTE OU INDIRECTE Directe: lorsque les pièces sont conçues pour tenir ensemble sans l’intervention d’un autre organe. Indirecte: lorsque les pièces ont besoin d’un organe intermédiaire (clou, vis, colle, etc. ) pour tenir ensemble.

Les fonctions techniques principales (à quoi sert chaque composant) LA LIAISON RIGIDE OU ÉLASTIQUE

Les fonctions techniques principales (à quoi sert chaque composant) LA LIAISON RIGIDE OU ÉLASTIQUE Rigide: l’organe de liaison est rigide. Élastique: lorsque l’organe de liaison se déforme pour permettre la liaison.

Les fonctions techniques principales (à quoi sert chaque composant) LA LIAISON DÉMONTABLE OU INDÉMONTABLE

Les fonctions techniques principales (à quoi sert chaque composant) LA LIAISON DÉMONTABLE OU INDÉMONTABLE Démontable: lorsqu’on peut séparer les pièces sans endommager les surfaces ni l’organe de liaison. Indémontable: lorsque la séparation des pièces entraîne la détérioration de leur surface ou de l’organe de liaison.

Les fonctions techniques principales (à quoi sert chaque composant) LA LIAISON COMPLÈTE OU PARTIELLE

Les fonctions techniques principales (à quoi sert chaque composant) LA LIAISON COMPLÈTE OU PARTIELLE Complète: lorsqu’il n’y a aucune possibilité de mouvement entre les pièces liées. Partielle: si les pièces liées peuvent bouger.

Les fonctions techniques principales (à quoi sert chaque composant) LA FONCTION DE GUIDAGE La

Les fonctions techniques principales (à quoi sert chaque composant) LA FONCTION DE GUIDAGE La fonction de guidage est associée à tout organe ou groupe d’organes servant à déplacer une ou plusieurs pièces mobiles sur une trajectoire donnée. Définition: La fonction de guidage est le rôle rempli par une pièce qui dirige une autre pièce selon une trajectoire déterminée. Selon le type de mouvement de la pièce mobile, on distingue deux sortes de guidage: • Le guidage en ROTATION • Le guidage en TRANSLATION

Les fonctions techniques principales (à quoi sert chaque composant) LE GUIDAGE EN ROTATION Si

Les fonctions techniques principales (à quoi sert chaque composant) LE GUIDAGE EN ROTATION Si l’organe de guidage permet seulement la rotation (partielle ou complète) de la pièce mobile, on parle de guidage en rotation. Le rivet sert à la fois de liaison et de guidage permettant une rotation partielle La roulette bleue est guidée par un axe qui est fixé dans le support noir Le manche sert à la fois de liaison et de guidage permettant une rotation complète

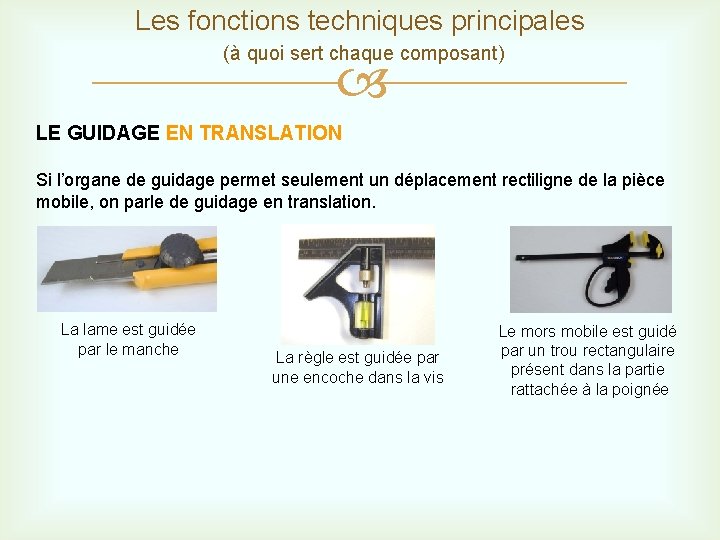

Les fonctions techniques principales (à quoi sert chaque composant) LE GUIDAGE EN TRANSLATION Si

Les fonctions techniques principales (à quoi sert chaque composant) LE GUIDAGE EN TRANSLATION Si l’organe de guidage permet seulement un déplacement rectiligne de la pièce mobile, on parle de guidage en translation. La lame est guidée par le manche La règle est guidée par une encoche dans la vis Le mors mobile est guidé par un trou rectangulaire présent dans la partie rattachée à la poignée

Les fonctions techniques principales (à quoi sert chaque composant) LA FONCTION DE LUBRIFICATION La

Les fonctions techniques principales (à quoi sert chaque composant) LA FONCTION DE LUBRIFICATION La fonction de lubrification est associée aux substances que l’on utilise pour réduire le frottement entre les pièces d’un mécanisme. Définition : La fonction de lubrification est le rôle que joue une substance qui permet de diminuer le frottement entre deux pièces. Ces substances peuvent être d’origine animale, végétale, minérale ou synthétique et se présenter sous trois formes : SOLIDE, SEMI-LIQUIDE ET LIQUIDE. Site intéressant sur les lubrifiants: http: //fr. wikibooks. org/wiki/Tribologie_-_Lubrifiants

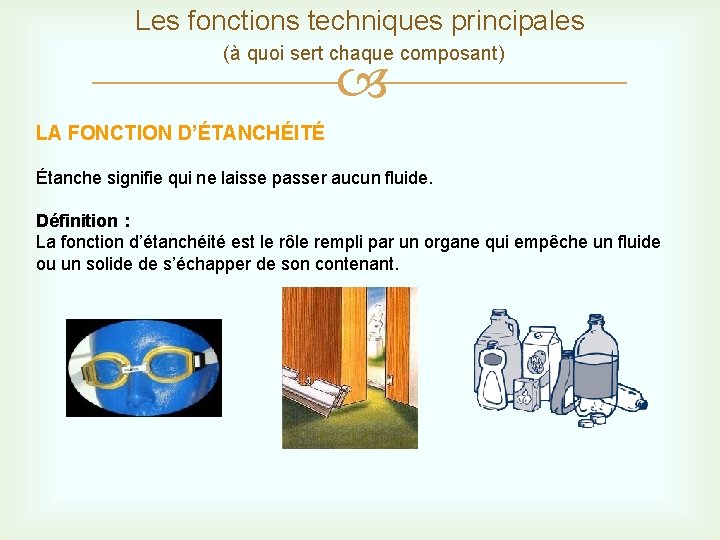

Les fonctions techniques principales (à quoi sert chaque composant) LA FONCTION D’ÉTANCHÉITÉ Étanche signifie

Les fonctions techniques principales (à quoi sert chaque composant) LA FONCTION D’ÉTANCHÉITÉ Étanche signifie qui ne laisse passer aucun fluide. Définition : La fonction d’étanchéité est le rôle rempli par un organe qui empêche un fluide ou un solide de s’échapper de son contenant.
