Krystalografia rentgenowska 1 Lampa rentgenowska 2 K 1

Krystalografia rentgenowska 1

Lampa rentgenowska 2

K 1 s– 1 L 1 2 s– 1 L 2 2 p 1/2– 1 L 3 M 1 2 p 3/2– 1 3 s– 1 K-L 3 Ka 1 M 2 M 3 3 p 1/2– 1 3 p 3/2– 1 K-L 2 Ka 2 K-M 3 Kb 1 M 4 3 d 3/2– 1 K-N 3 Kb 2 I M 5 3 d 5/2– 1 K-N 2 Kb 2 II K-M 2 Kb 3 Cu. K-L 3 = Cu. Ka 1 S Fe Ni Cu Mo Ag Au Ka 2 5. 37471 1. 93991 1. 66169 1. 54433 0. 713543 0. 563775 0. 185064 Ka 1 Kb 2 1. 93597 1. 65784 1. 54051 0. 709260 0. 559363 1. 75653 1. 50010 1. 39217 0. 632253 0. 49701 1. 48861 1. 38102 0. 62099 0. 48701 3

Liniowy współczynnik absorpcji promieniowania X dla niklu i miedzi Próg absorpcji l. K 4

Warunki dyfrakcji Lauego 5

Wzmocnienie interferencyjne DF = 0° Wygaszenie interferencyjne DF = 180° 6

Warunki dyfrakcji - równanie Braggów-Wulfa Odbicie interferencyjne 7

Sieć odwrotna (Ewald, 1921) 8

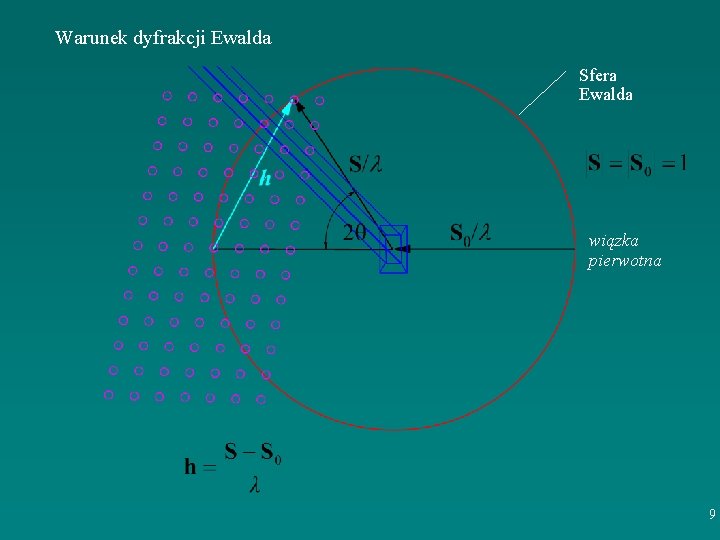

Warunek dyfrakcji Ewalda Sfera Ewalda wiązka pierwotna 9

Warunek dyfrakcji Ewalda Warunki dyfrakcji Lauego Równanie Braggów-Wulfa 10

Natężenie wiązki ugiętej I(h): F(h) - czynnik struktury fj - atomowy czynnik rozpraszania 11

12

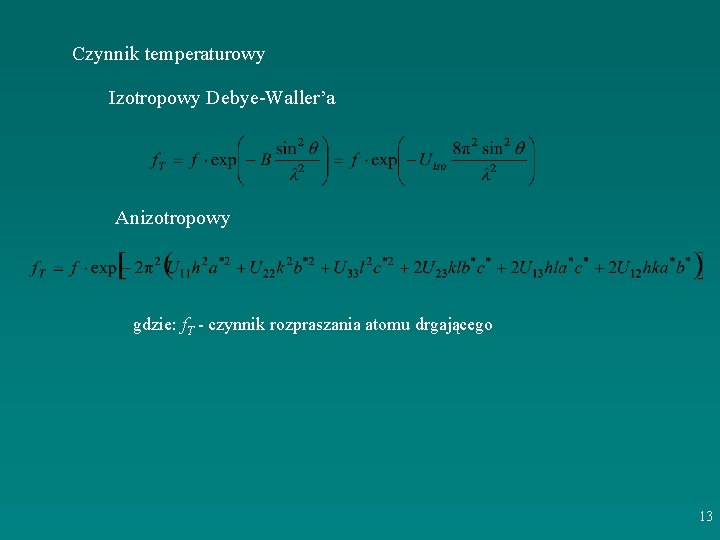

Czynnik temperaturowy Izotropowy Debye-Waller’a Anizotropowy gdzie: f. T - czynnik rozpraszania atomu drgającego 13

Anizotropowe czynniki temperaturowe - rysunek Ortep 14

Problem fazowy w rozwiązywaniu struktury 15

Prawo Friedla 16

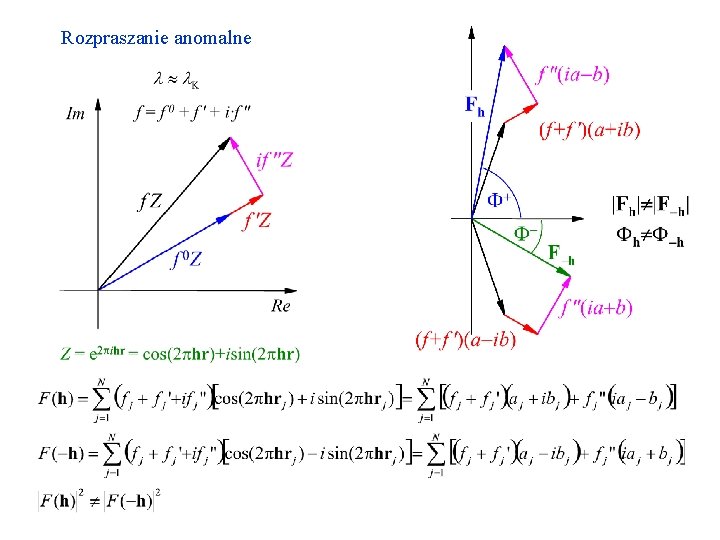

Rozpraszanie anomalne 17

Obraz dyfrakcyjnej sieci odwrotnej dla kryształu Rb. HSO 3 - (grupa przestrzenna R 3 m) k h 18

l k 19

Klasy dyfrakcyjne Lauego trójskośny jednoskośny rombowy tetragonalny heksagonalny regularny 20

21

22

23
