Kompendium fyziky pro 8. a 9. ročník Elekromagnetická indukce (9. 04) Zpracováno v rámci projektu FM – Education CZ. 1. 07/11. 0162 Statutární město Frýdek-Místek Zpracovatel: Mgr. Lada Kročková Základní škola národního umělce Petra Bezruče, Frýdek-Místek, tř. T. G. Masaryka 454, Frýdek-Místek 30. 6. 2010 TENTO PROJEKT JE SPOLUFINANCOVÁN EVROPSKÝM SOCIÁLNÍM FONDEM A STÁTNÍM ROZPOČTEM ČESKÉ REPUBLIKY.

ELEKTROMAGNETICKÁ INDUKCE 9. 04 Učivo: Elektromagnetická indukce

Elektromagnetická indukce - je fyzikální jev, kdy při změně magnetického pole v cívce vzniká v obvodu cívky elektrický proud - tento elektrický proud je dočasný, cívkou pouze projde - nazývá se indukovaný elektrický proud - Michael Faraday ( 1791 – 1867 )

Pokus • cívku nasouváš na magnet a vysouváš • indukovaný elektrický proud projde jedním směrem a pak opačným směrem

Elektromagnetická indukce • dvě cívky, paramagnetické jádro, • primární obvod: zdroj stejnosměrného napětí, 1. žárovka • sekundární obvod: 2. žárovka

Závěr pokusu: Každá změna elektrického proudu v primární cívce vyvolá vznik indukovaného proudu v sekundárním obvodu. Indukovaný proud je dočasný. Je-li změna magnetického pole prudší a rychlejší, je indukovaný proud větší.

Proveď pokus: 1) spínač v primárním obvodu otevři…… 1. žárovka nesvítí 2) spínač v primárním obvodu uzavři…… 1. žárovka svítí 2. žárovka blikne 3) spínač v primárním obvodu otevři…… 1. žárovka zhasne 2. žárovka blikne

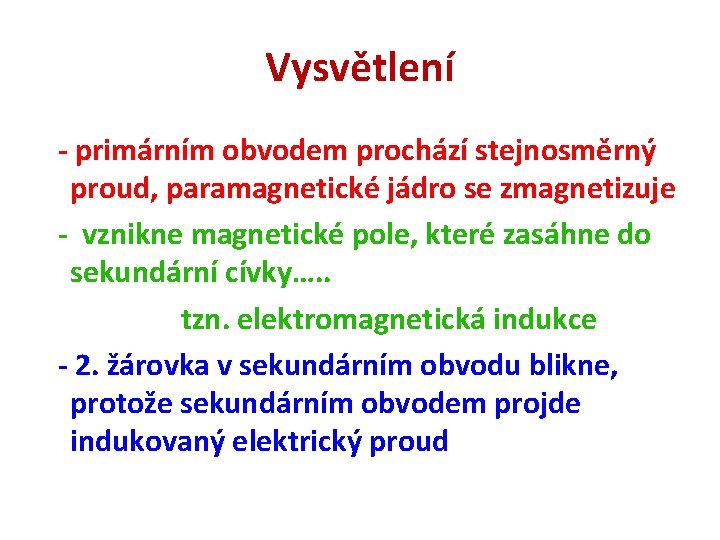

Vysvětlení - primárním obvodem prochází stejnosměrný proud, paramagnetické jádro se zmagnetizuje - vznikne magnetické pole, které zasáhne do sekundární cívky…. . tzn. elektromagnetická indukce - 2. žárovka v sekundárním obvodu blikne, protože sekundárním obvodem projde indukovaný elektrický proud

Opakování • Kdy vzniká v cívce indukovaný proud? • Je tento proud dočasná nebo trvalý? • Na čem závisí velikost indukovaného proudu?

Zdroje informací • Doc. RNDr. Růžena Kolářová, CSc. , Paed. Dr. Jiří Bohuněk, doc. ing. Ivan Štoll, CSc. , doc. RNDr. Miroslav Svoboda, CSc. , doc. RNDr Marek Wolf, CSc. Fyzika pro 9. ročník základní školy. Praha: Prometheus, spol. s r. o. , 2002. ISBN 80 – 7196 – 193 – 0. • Doc. RNDr. Růžena Kolářová, CSc. , Paed. Dr. Jiří Bohuněk, doc. ing. Ivan Štoll, CSc. Fyzika pro 9. ročník základní školy. Praha: Prometheus, 1996. ISBN 80 – 7196 -032 - 2 • Odborná skupina pro terminologii Fyzikální pedagogické sekce jednoty československých matematiků a fyziků – kolektiv autorů. Slovník školské fyziky. Praha: Státní pedagogické nakladatelství, 1988. 14 – 646 - 88. • Dr. František Běloun, dr. Marta Chytilová, CSc. , dr. Růžena Kolářová, CSc. , dr. Milan Petera, ing. Jan Vojtík. Tabulky pro základní školu. Praha: Státní pedagogické nakladatelství, 1989. 14 – 060 - 89. • www. google. cz
