Gleichrichter Geschichte Aufbau Anwendung Youssef Ouali 1 Gliederung

Gleichrichter -Geschichte - Aufbau - Anwendung Youssef Ouali 1

Gliederung • • • Vorwort Geschichte Der PN-Übergang Einweggleichrichter Zweiweggleichrichter Brückengleichrichter Präzisions-2 -Weg-Gleichrichter Glättung und Siebung Literatur 2

Vorwort • Wofür brauchen man einen Gleichrichter? -Wechsel von Wechselstrom in Gleichstrom -Antrieb der Elektrischen Geräte, die Gleichspannung benötigen 3

Geschichte • Anfang des 20. Jahrhunderts gab es erste mechanische Gleichrichter • Die erste Halbleitergleich- richter wurden von dem deutschen Physiker Karl Ferdinand Braun erfunden, in Form von Selen -Plattengleichrichtern 4

Bild 1. Karl Ferdinand Braun, * 6. Juni 1850 in Fulda; † 20. April 1918 in NYC 5

Geschichte Bild 2. Kommutator, historischer, mechanischer Hochspannunggleichrichter mit rotierendem Rad 6

Geschichte Bild 3. Quecksilberdampfgleichrichter, wurde bei größeren Leistungen eingesetzt 7

Geschichte Bild 4. Selengleichrichter 8

PN-Übergang Bild 5. Schematische Darstellung PN- Übergang 9

Einweggleichrichter Bild 5. Einweggleichrichter - Nur die (+) Halbwelle wird durchgeleitet - Die (-) Halbwelle wird gesperrt, PN Übergang nicht leitend 10

Zweiweggleichrichter Bild 7. Zweiweggleichrichter - Beide Halbwellen werden gleichgerichtet 11

Brückengleichrichter Bild 8. Brückengleichrichter - Durch die Anordnung der Dioden wird der Verbraucher immer in einer Richtung von Strom durchflossen 12

Brückengleichrichter Bild 9. Brückengleichrichter 13

Brückengleichrichter • Nachteil Spannungsabfall an Dioden • Lösung Präzisionsgleichrichter 14

Präzisions-2 -Weg-Gleichrichter Bild 10. Präzisions-2 -Weg-Gleichrichter - Bei (+) , U(a) = U(e) - Bei (-) , U(a) = -U(e) 15

Glättung und Siebung Bild 11. Glättung - Je größer die Kapazität des Kondensators ist, um so besser ist die Glättung - Die Restwelligkeit der geglätteten Wechselspannung wird Brummspannung genannt 16

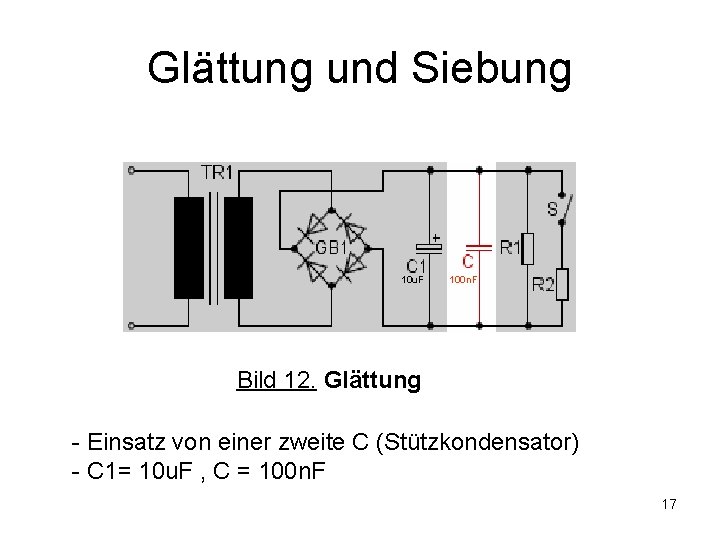

Glättung und Siebung 10 u. F 100 n. F Bild 12. Glättung - Einsatz von einer zweite C (Stützkondensator) - C 1= 10 u. F , C = 100 n. F 17

Glättung und Siebung Bild 13. RC-Siebglied -Durch Rs und Cs werden die Spannungsschwankungen hinter CL noch mehr ausgeglichen. -Bei größeren Stromstärken entsteht am Rs ein zu großer Spannungsabfall 18

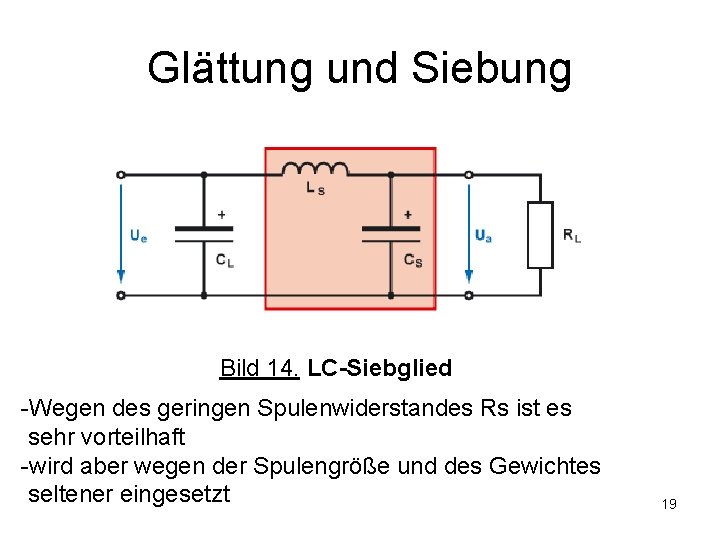

Glättung und Siebung Bild 14. LC-Siebglied -Wegen des geringen Spulenwiderstandes Rs ist es sehr vorteilhaft -wird aber wegen der Spulengröße und des Gewichtes seltener eingesetzt 19

Literatur • http: //de. wikipedia. org/wiki/Gleichrichter • www. tfh-berlin. de/~krum • http: //www. elektronikkompendium. de/sites/slt/0210251. htm • http: //www. elektronikinfo. de/strom/konden satoranwendung. htm#Hochpassfilter 20

Abbildungsverzeichnis • Bilder: Bild 1 bis 8 Aus http: //de. wikipedia. org/wiki/Gleichrichter. de Bild 9 bis 10 und 13 bis 14 Aus http: //www. elektronik-kompendium. de • Bild 11 bis 12 Aus http: //www. elektronikinfo. de/strom/kondensatoranwendu ng. htm#Hochpassfilter 21
