Kapasitansi Junction EL 2040 Junction Capacitance n Saat

Kapasitansi Junction EL 2040

Junction Capacitance n Saat reverse bias muatan kedua sisi junction atau dengan Q berhubungan nonliner dengan VR.

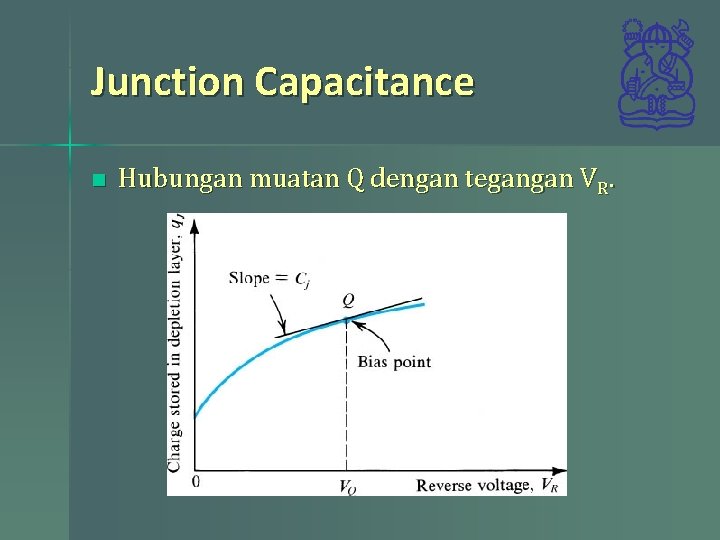

Junction Capacitance n Hubungan muatan Q dengan tegangan VR.

Junction Capacitance n Sifat kapasitif adalah perbandingan perubahan muatan terhadap tegangan, untuk tegangan bias VQ (gambar di muka).

Junction Capacitance n Kapasitansi saat tegangan bias nol Cj 0. n Dengan demikian kapasitansi juction dapat dituliskan

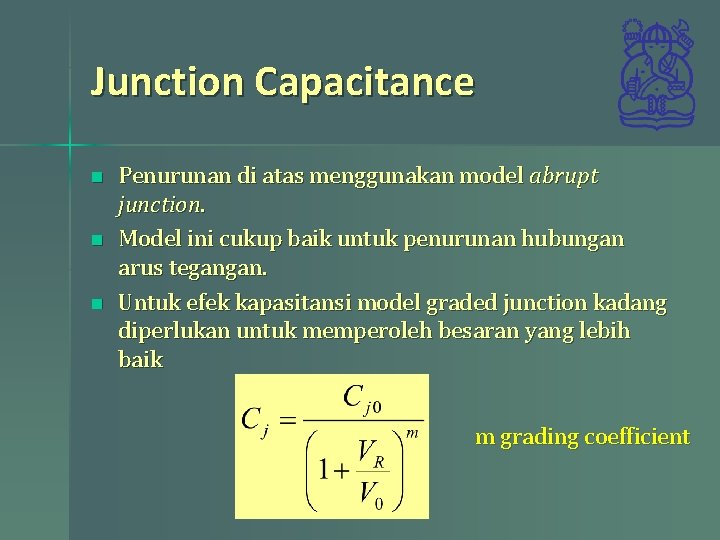

Junction Capacitance n n n Penurunan di atas menggunakan model abrupt junction. Model ini cukup baik untuk penurunan hubungan arus tegangan. Untuk efek kapasitansi model graded junction kadang diperlukan untuk memperoleh besaran yang lebih baik m grading coefficient

Diffusion Capacitance n Merujuk pada gambar, kelebihan muatan minoritas di area n adalah

Diffusion Capacitance n Substitusi dengan persamaan sebelumnya diperoleh n Besaran (Lp 2/Dp) merupakan parameter devais menyatakan waktu rata-rata hole terinjeksi ke area n ber-rekombinasi atau transit time

Diffusion Capacitance n Muatan minoritas elektron di area p n Jumlah keseluruhan muatan n Saat forward bias arus mengalir n Jumlah muatan dapat didekati dengan t. T rata-rata waktu transit

Diffusion Capacitance n Incremental diffusion capacitance n Kapasitansi difusi sebanding arus. oleh karena itu, hanya terasa untuk forward bias Kapasitansinya sebanding transit time sehingga untuk rangkaian frekuensi tinggi harus digunakan transit time rendah n

Latihan n Problem 1. 67, 1. 82
