KALJENJE Dijagram stanja FeFe 3 C FeFe 3

KALJENJE Dijagram stanja Fe-Fe 3 C

Fe-Fe 3 C

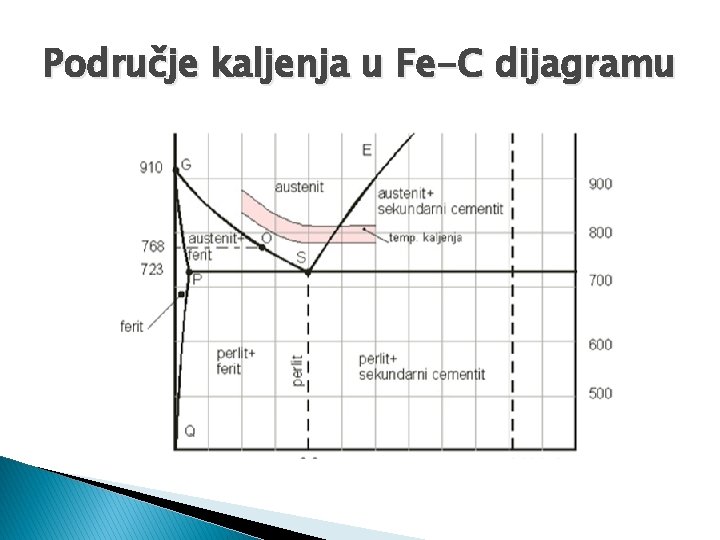

Područje kaljenja u Fe-C dijagramu

KALJENJE � Kaljenje je dovođenje čelika u temperaturno stanje izvan ravnoteže te naglog hlađenja. � � SVRHA-postizanje � Struktura što veće tvrdoće zakaljenog čelika je martenzit - igličasta struktura vrlo velike tvrdoće.

POSTUPAK � grijanje � na temperaturu austenitizacije, progrijavanje, � držanja na tempertauri austenitizacije � hlađenje velikom brzinom - gašenje.

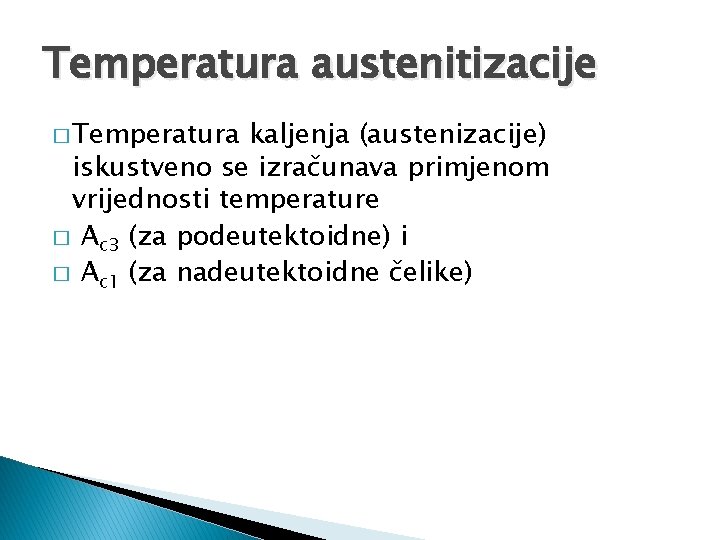

Temperatura austenitizacije � Temperatura kaljenja (austenizacije) iskustveno se izračunava primjenom vrijednosti temperature � Ac 3 (za podeutektoidne) i � Ac 1 (za nadeutektoidne čelike)

Kritična brzina hlađenje � Kritična brzina hlađenja je najmanja brzina hlađenja čelika koja omogućava prvu pojavu martenzita u strukturi.

KALJIVOST � Kaljivost čelika je svojstvo čelika da se gašenjem s temperature austenitizacije � ZAKALI-postigne što veću tvrdoću na površini ili � PROKALI- postigne jednoličniju tvrdoću po poprečnom presjeku.

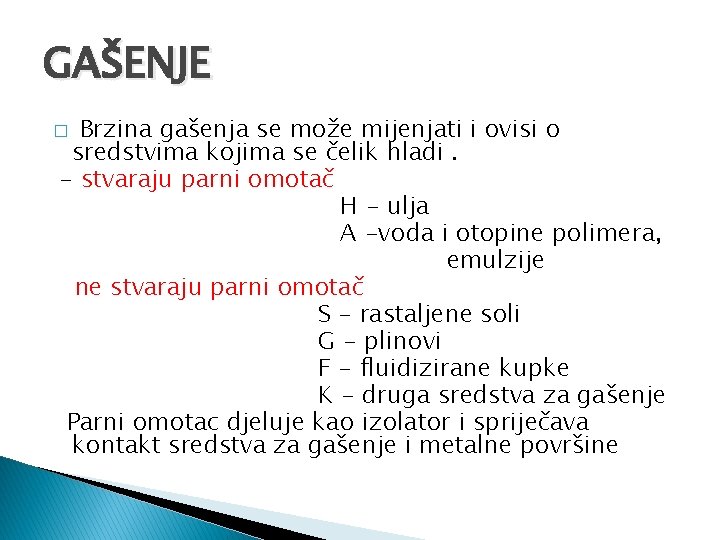

GAŠENJE Brzina gašenja se može mijenjati i ovisi o sredstvima kojima se čelik hladi. - stvaraju parni omotač H - ulja A -voda i otopine polimera, emulzije ne stvaraju parni omotač S - rastaljene soli G - plinovi F - fluidizirane kupke K - druga sredstva za gašenje Parni omotac djeluje kao izolator i spriječava kontakt sredstva za gašenje i metalne površine �

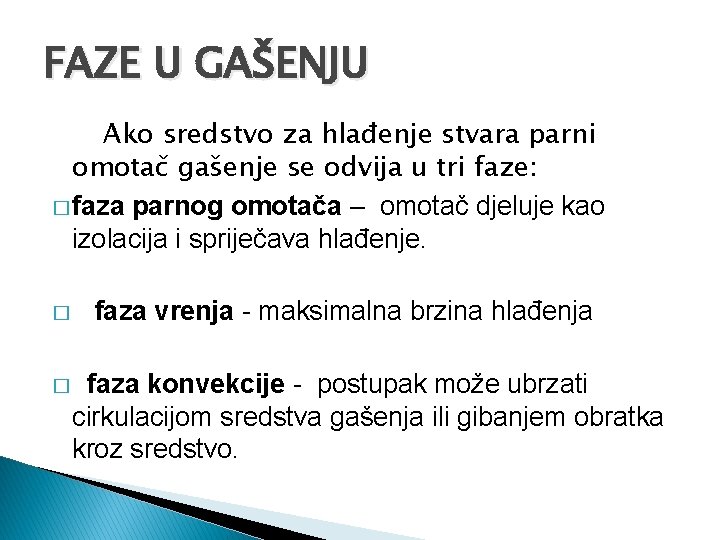

FAZE U GAŠENJU Ako sredstvo za hlađenje stvara parni omotač gašenje se odvija u tri faze: � faza parnog omotača – omotač djeluje kao izolacija i spriječava hlađenje. � � faza vrenja - maksimalna brzina hlađenja faza konvekcije - postupak može ubrzati cirkulacijom sredstva gašenja ili gibanjem obratka kroz sredstvo.

FAZE U GAŠENJU

Pitanja � 1. Što je kaljenje? � 2. Koji je cilj kaljenja? � 3. Kakva je struktura zakaljenog čelika? � 4. Što je kritična brzina hlađenje? � 5. Što je kaljivost? � 6. Od čega ovisi brzina gašenja? � 7. Kako smo podijelili sredstva za gašenje? � 8. Koje su faze u gašenju pri gašenju sa sredstvima koja stvaraju parni omotač?
