INSTALACIONES FRIGORIFICAS COMPRESORES PARA REFRIGERACION 1º Parte Clasificación y Tipos de Compresores Docente: Ing. Roberto R. Burtnik. JTP S. E. - Dto. de Ing. Electromecánica.

COMPRESORES – CLASIFICACIÓN GENERAL Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 2

Compresores Clasificación 1. Clasificación general en refrigeración Aplicación Tipo de Desplazamiento Positivo o Volumétrico Compresores para Refrigeración Tipo de Movimiento Alternativos o Recíprocos Rotativos Centrífugos Cinemática o Dinámico Axiales Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 3

Compresores Aspectos Constructivos Clasificación por Montaje 2. Clasificación por Montaje en refrigeración: Compresores Herméticos Compresores Semiherméticos Compresores Abiertos Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 4

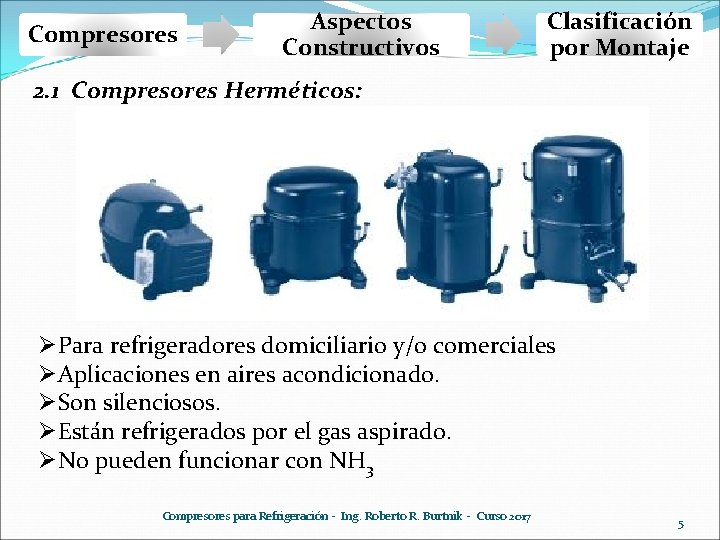

Compresores Aspectos Constructivos Clasificación por Montaje 2. 1 Compresores Herméticos: ØPara refrigeradores domiciliario y/o comerciales ØAplicaciones en aires acondicionado. ØSon silenciosos. ØEstán refrigerados por el gas aspirado. ØNo pueden funcionar con NH 3 Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 5

Aspectos Constructivos Compresores De espiral (Scroll): Clasificación forma de compresión Características: ØPotencia de 5 a 40 k. W ØBajo nivel sonoro Ø 1450 rpm ØPara aplicaciones comerciales y aire acondicionado. Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 6

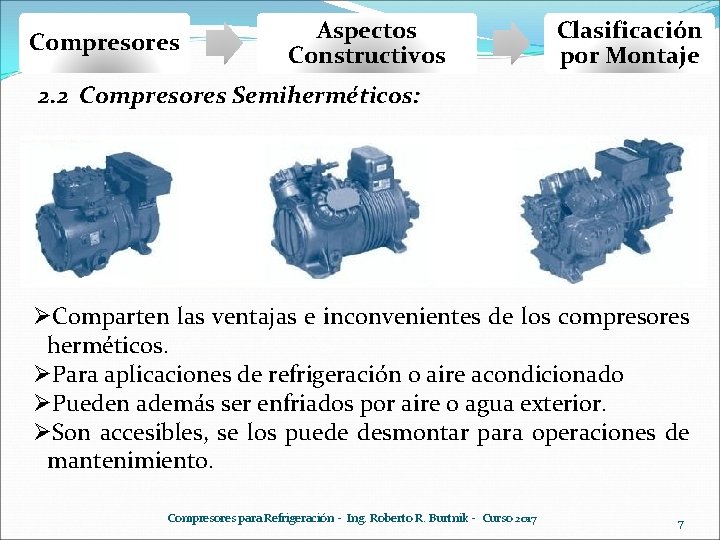

Compresores Aspectos Constructivos Clasificación por Montaje 2. 2 Compresores Semiherméticos: ØComparten las ventajas e inconvenientes de los compresores herméticos. ØPara aplicaciones de refrigeración o aire acondicionado ØPueden además ser enfriados por aire o agua exterior. ØSon accesibles, se los puede desmontar para operaciones de mantenimiento. Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 7

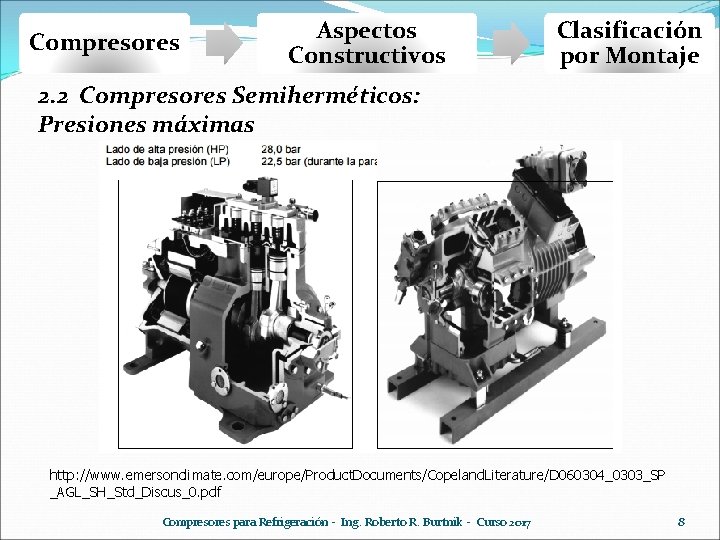

Compresores Aspectos Constructivos Clasificación por Montaje 2. 2 Compresores Semiherméticos: Presiones máximas http: //www. emersonclimate. com/europe/Product. Documents/Copeland. Literature/D 060304_0303_SP _AGL_SH_Std_Discus_0. pdf Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 8

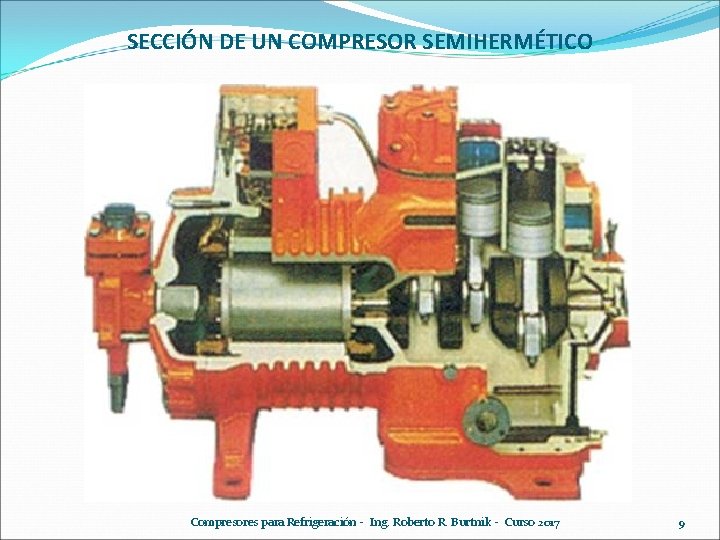

SECCIÓN DE UN COMPRESOR SEMIHERMÉTICO Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 9

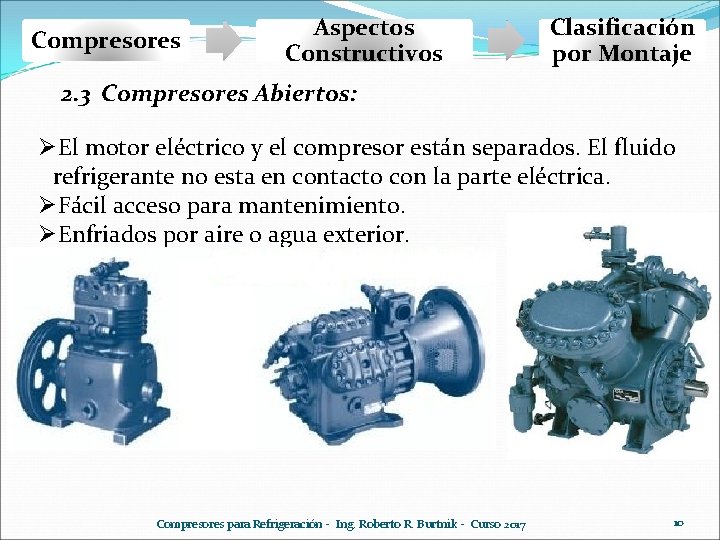

Compresores Aspectos Constructivos Clasificación por Montaje 2. 3 Compresores Abiertos: ØEl motor eléctrico y el compresor están separados. El fluido refrigerante no esta en contacto con la parte eléctrica. ØFácil acceso para mantenimiento. ØEnfriados por aire o agua exterior. Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 10

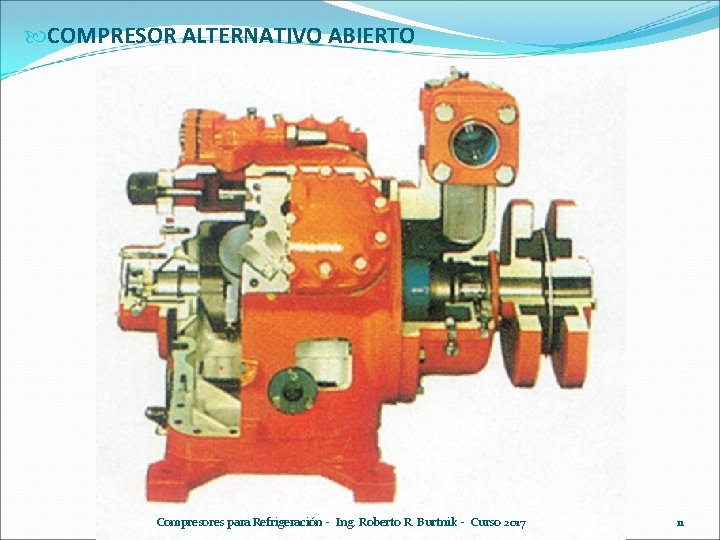

COMPRESOR ALTERNATIVO ABIERTO Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 11

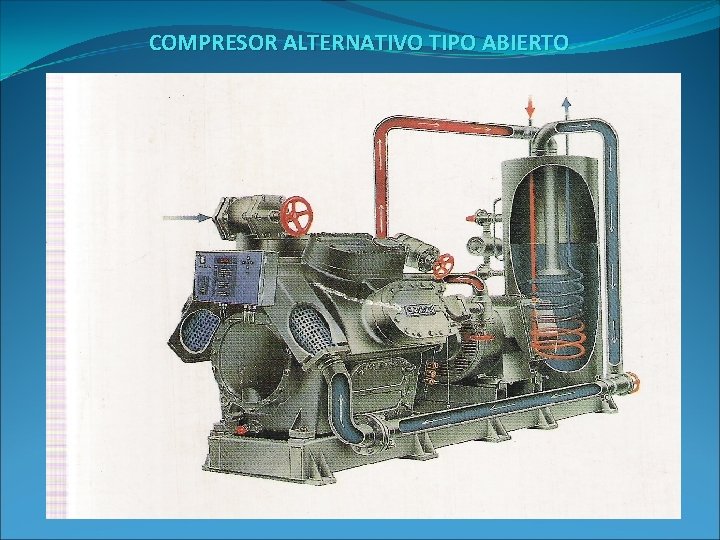

COMPRESOR ALTERNATIVO TIPO ABIERTO

Aspectos Constructivos 3. Clasificación por forma de compresión: Compresores Tipo de Movimiento Alternativos o Recíprocos Clasificación por forma de compresión Rotativos Centrífugos Clasificación forma de Compresión Tipo Pistón o Embolo De Membrana Paleta y excéntrica De espiral (Scroll) De tornillo (Screw) Axiales Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 13

Aspectos Constructivos Compresores 3. 1 De pistón o embolo: Clasificación forma de compresión Características: ØDe 1/8 HP hasta 1000 HP ØSimple y doble efecto ØEn línea, radiales, en V, W ØVelocidades de 1450 - 2900 rpm ØCaudales > 1500 m 3/h usar varios compresores ØParcialización por etapas (baja y alta presión) 1. Pistón o embolo 2. 3. 4. 5. 6. 7. Cigüeñal Bloque o Carter Aros Biela y perno Cilindro Placa de válvulas y culata 8. Sello mecánico del eje Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 14

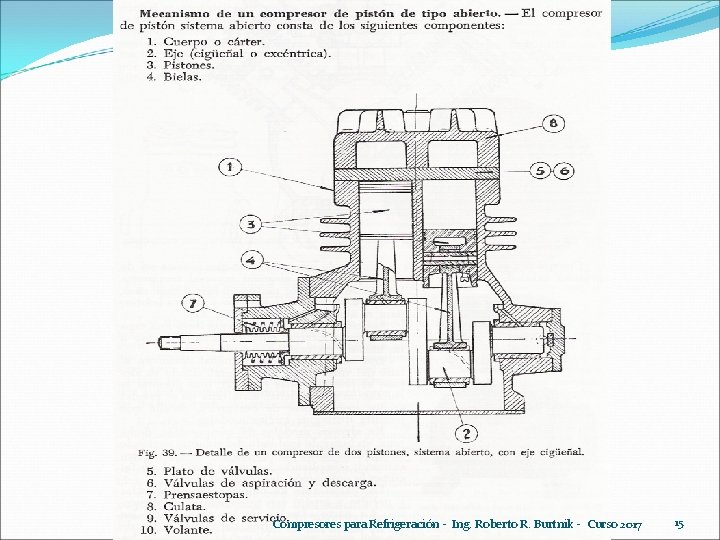

Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 15

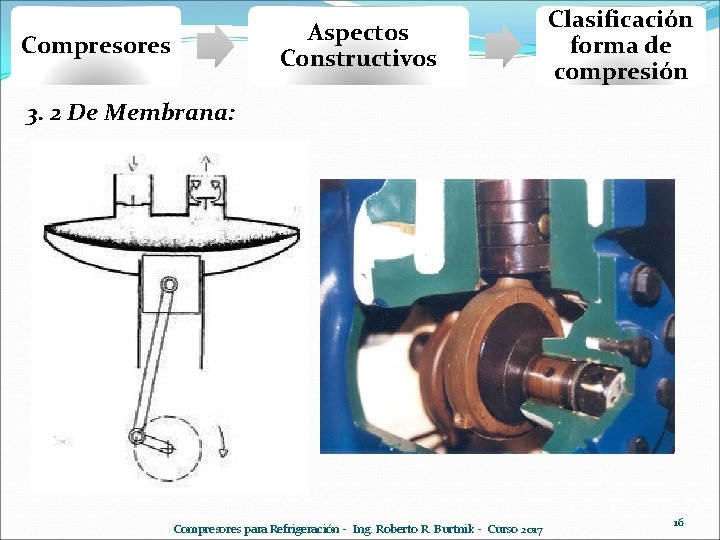

Aspectos Constructivos Compresores Clasificación forma de compresión 3. 2 De Membrana: Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 16

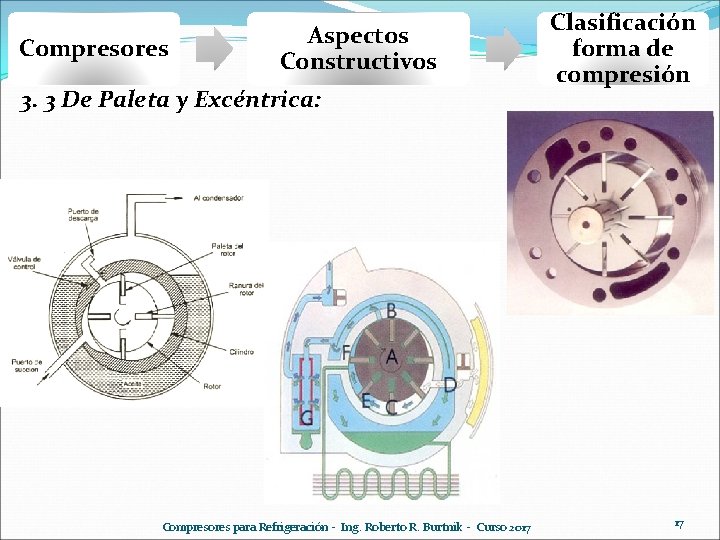

Compresores Aspectos Constructivos 3. 3 De Paleta y Excéntrica: Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 Clasificación forma de compresión 17

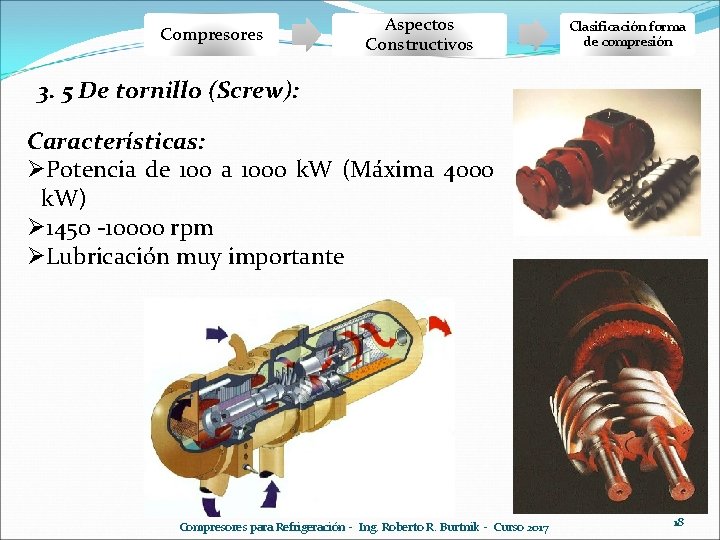

Compresores Aspectos Constructivos Clasificación forma de compresión 3. 5 De tornillo (Screw): Características: ØPotencia de 100 a 1000 k. W (Máxima 4000 k. W) Ø 1450 -10000 rpm ØLubricación muy importante Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 18

Compresores Aspectos Constructivos Clasificación forma de compresión SECCIÓN DE UN COMPRESOR • COMPRESOR A TORNILLO 2 ROTORES DE TORNILLO CON 4 ROTORES. Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 19

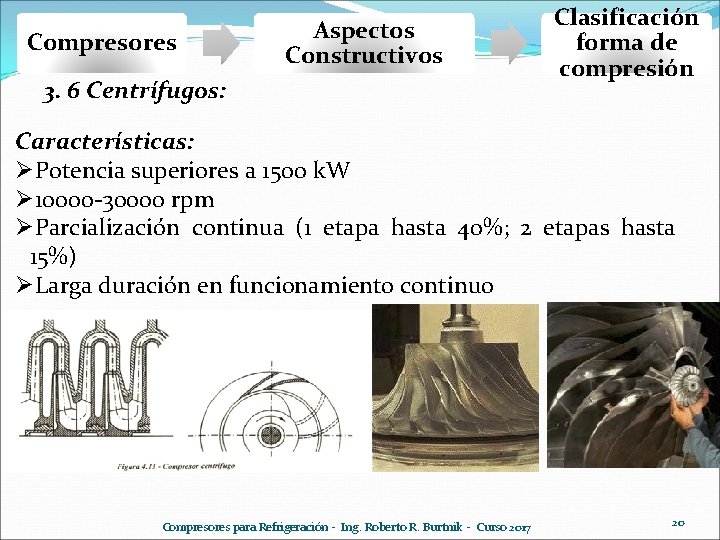

Compresores Aspectos Constructivos 3. 6 Centrífugos: Clasificación forma de compresión Características: ØPotencia superiores a 1500 k. W Ø 10000 -30000 rpm ØParcialización continua (1 etapa hasta 40%; 2 etapas hasta 15%) ØLarga duración en funcionamiento continuo Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 20

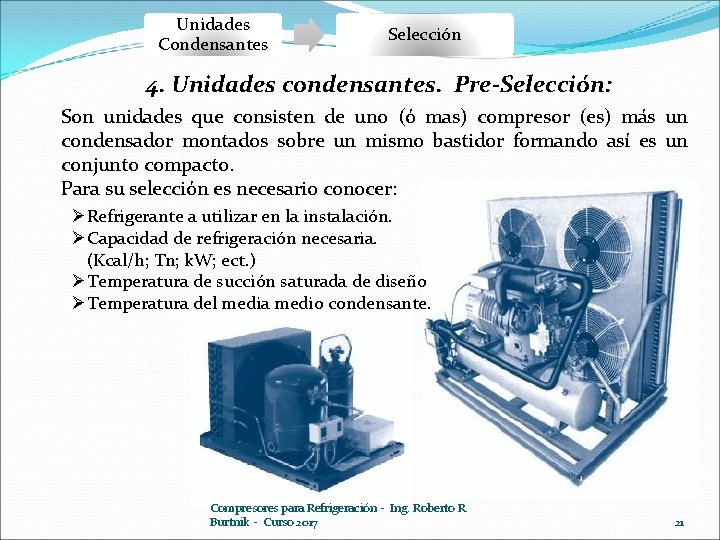

Unidades Condensantes Selección 4. Unidades condensantes. Pre-Selección: Son unidades que consisten de uno (ó mas) compresor (es) más un condensador montados sobre un mismo bastidor formando así es un conjunto compacto. Para su selección es necesario conocer: ØRefrigerante a utilizar en la instalación. ØCapacidad de refrigeración necesaria. (Kcal/h; Tn; k. W; ect. ) ØTemperatura de succión saturada de diseño ØTemperatura del media medio condensante. Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017 21
