- Slides: 22
![Infrastructure de grille LHC en France et ressources associées http lcg in 2 p Infrastructure de grille LHC en France et ressources associées http: //lcg. in 2 p](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-1.jpg)
Infrastructure de grille LHC en France et ressources associées http: //lcg. in 2 p 3. fr Fairouz Malek Responsable Scientifique du projet LCG-France fmalek@in 2 p 3. fr 2ème Colloque LCG-France Clermont-Ferrand, 14 -15 Mars, 2007
![Contenu LCG en bref LCGFrance Infrastructure Ressources de calcul Contenu • LCG en bref • LCG-France § Infrastructure § Ressources de calcul §](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-2.jpg)

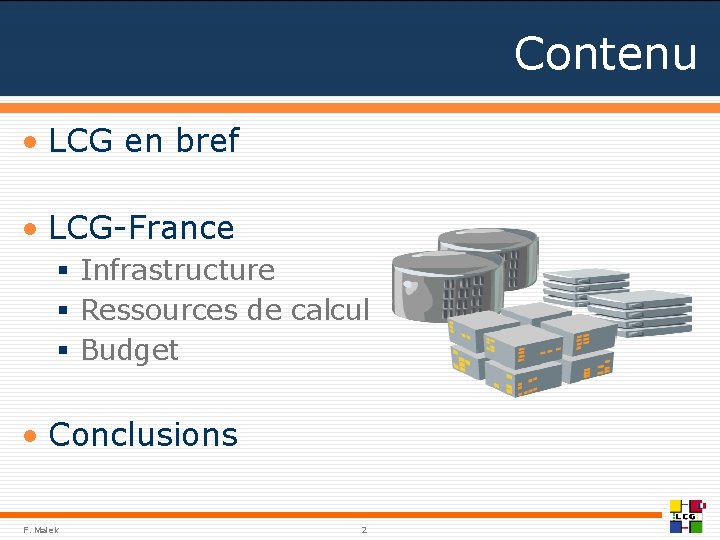

Contenu • LCG en bref • LCG-France § Infrastructure § Ressources de calcul § Budget • Conclusions F. Malek 2
![Données LHC 40 millions collisions par seconde 100 collisions dintérêt scientifique par Données LHC • 40 millions collisions par seconde • ~100 collisions d’intérêt scientifique par](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-3.jpg)

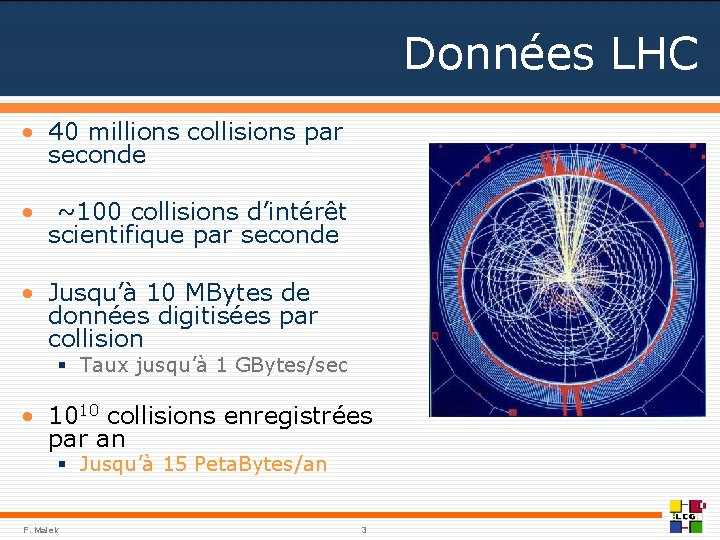

Données LHC • 40 millions collisions par seconde • ~100 collisions d’intérêt scientifique par seconde • Jusqu’à 10 MBytes de données digitisées par collision § Taux jusqu’à 1 GBytes/sec • 1010 collisions enregistrées par an § Jusqu’à 15 Peta. Bytes/an F. Malek 3
![Collaboration WLCG But Développer construire et maintenir une infrastructure de calcul distribué Collaboration W-LCG • But § Développer, construire et maintenir une infrastructure de calcul distribué](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-4.jpg)

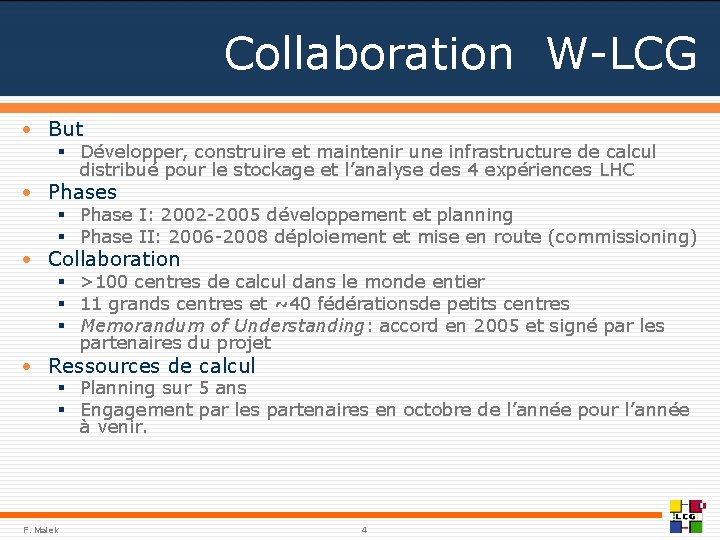

Collaboration W-LCG • But § Développer, construire et maintenir une infrastructure de calcul distribué pour le stockage et l’analyse des 4 expériences LHC • Phases § Phase I: 2002 -2005 développement et planning § Phase II: 2006 -2008 déploiement et mise en route (commissioning) • Collaboration § >100 centres de calcul dans le monde entier § 11 grands centres et ~40 fédérationsde petits centres § Memorandum of Understanding: accord en 2005 et signé par les partenaires du projet • Ressources de calcul § Planning sur 5 ans § Engagement par les partenaires en octobre de l’année pour l’année à venir. F. Malek 4
![LCG System Architecture Set of services and applications running on the grid infrastructures LCG System Architecture • Set of services and applications running on the grid infrastructures](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-5.jpg)

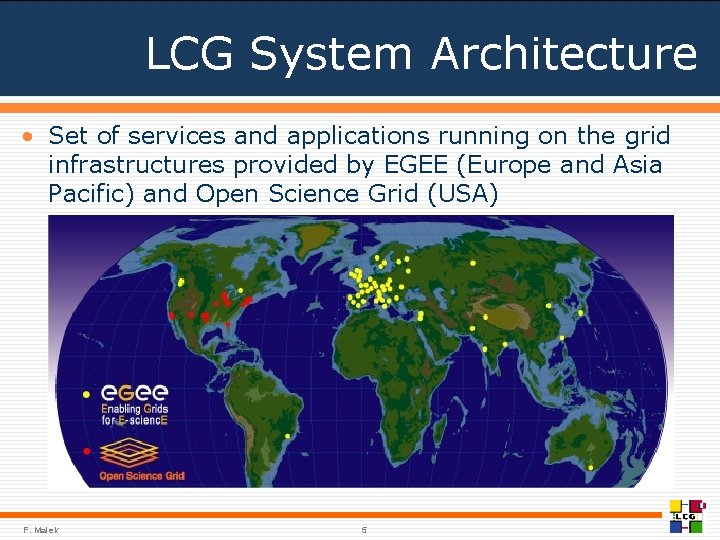

LCG System Architecture • Set of services and applications running on the grid infrastructures provided by EGEE (Europe and Asia Pacific) and Open Science Grid (USA) F. Malek 5
![LCG System Architecture suite Tier 0 Trigger and Data Acquisition System Tier 1 10 LCG System Architecture (suite) Tier 0 Trigger and Data Acquisition System Tier 1 10](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-6.jpg)

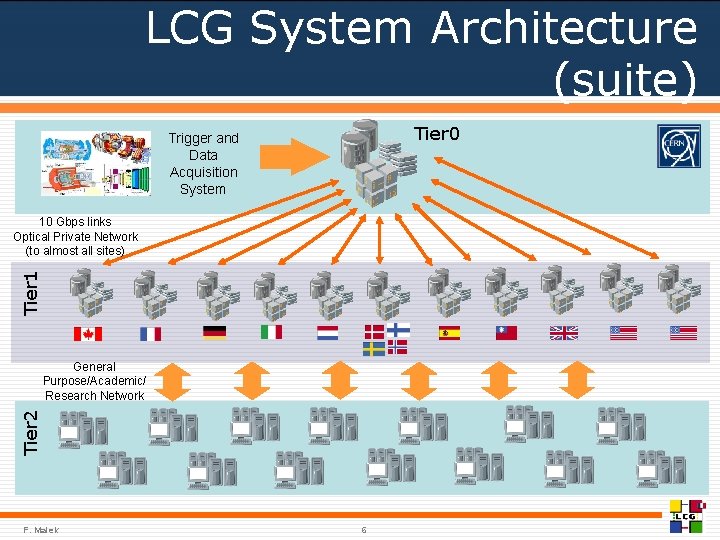

LCG System Architecture (suite) Tier 0 Trigger and Data Acquisition System Tier 1 10 Gbps links Optical Private Network (to almost all sites) Tier 2 General Purpose/Academic/ Research Network F. Malek 6
![Centres Tier 1 Country Experiments served with priority ALICE ATLAS CMS LHCb TRIUMF Canada Centres Tier 1 Country Experiments served with priority ALICE ATLAS CMS LHCb TRIUMF Canada](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-7.jpg)

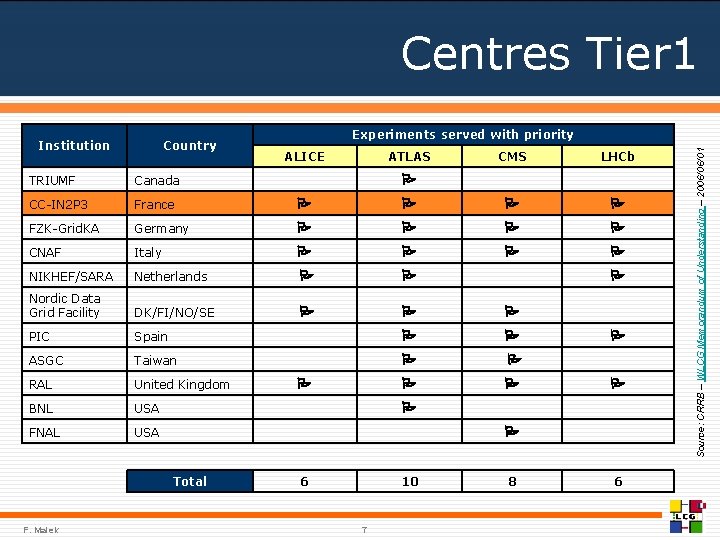

Centres Tier 1 Country Experiments served with priority ALICE ATLAS CMS LHCb TRIUMF Canada CC-IN 2 P 3 France FZK-Grid. KA Germany CNAF Italy NIKHEF/SARA Netherlands Nordic Data Grid Facility DK/FI/NO/SE PIC Spain ASGC Taiwan RAL United Kingdom BNL USA FNAL USA Total F. Malek 6 10 7 8 6 Source: CRRB – WLCG Memorandum of Understanding – 2006/06/01 Institution
![LCG System Architecture suite Ressources de calcul requises Pour les 4 expériences pour LCG System Architecture (suite) • Ressources de calcul requises Pour les 4 expériences pour](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-8.jpg)

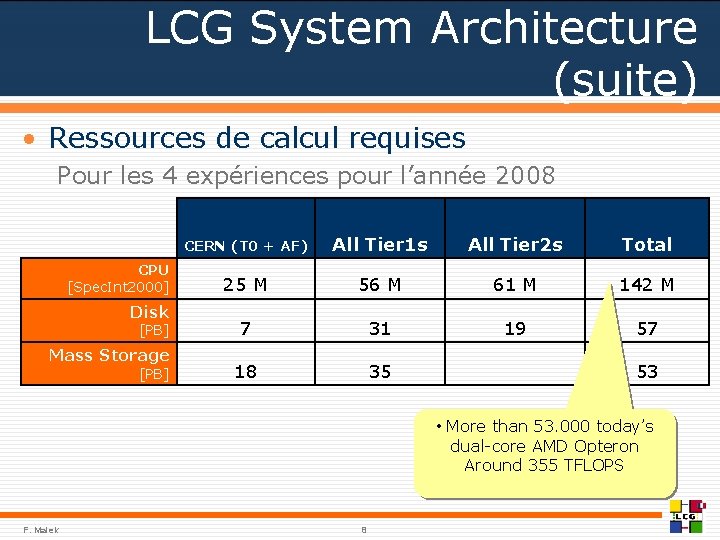

LCG System Architecture (suite) • Ressources de calcul requises Pour les 4 expériences pour l’année 2008 CPU [Spec. Int 2000] Disk [PB] Mass Storage [PB] CERN (T 0 + AF) All Tier 1 s All Tier 2 s Total 25 M 56 M 61 M 142 M 7 31 19 57 18 35 53 • More than 53. 000 today’s dual-core AMD Opteron Around 355 TFLOPS F. Malek 8
![LCGFrance But Mise en place développement et maintenance dun Tier 1 et LCG-France • But § Mise en place, développement et maintenance d’un Tier 1 et](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-9.jpg)

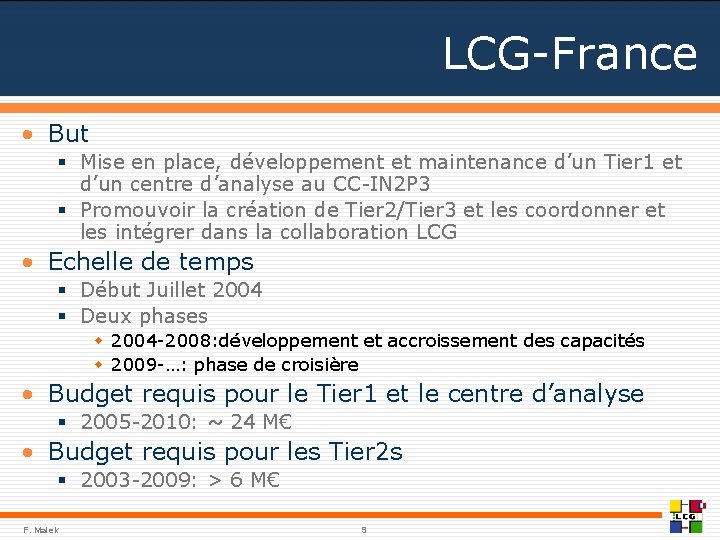

LCG-France • But § Mise en place, développement et maintenance d’un Tier 1 et d’un centre d’analyse au CC-IN 2 P 3 § Promouvoir la création de Tier 2/Tier 3 et les coordonner et les intégrer dans la collaboration LCG • Echelle de temps § Début Juillet 2004 § Deux phases w 2004 -2008: développement et accroissement des capacités w 2009 -…: phase de croisière • Budget requis pour le Tier 1 et le centre d’analyse § 2005 -2010: ~ 24 M€ • Budget requis pour les Tier 2 s § 2003 -2009: > 6 M€ F. Malek 9
![Structure du projet LCGFrance Comité de Pilotage Directeur de lIN 2 P Structure du projet LCG-France Comité de Pilotage • • Directeur de l’IN 2 P](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-10.jpg)

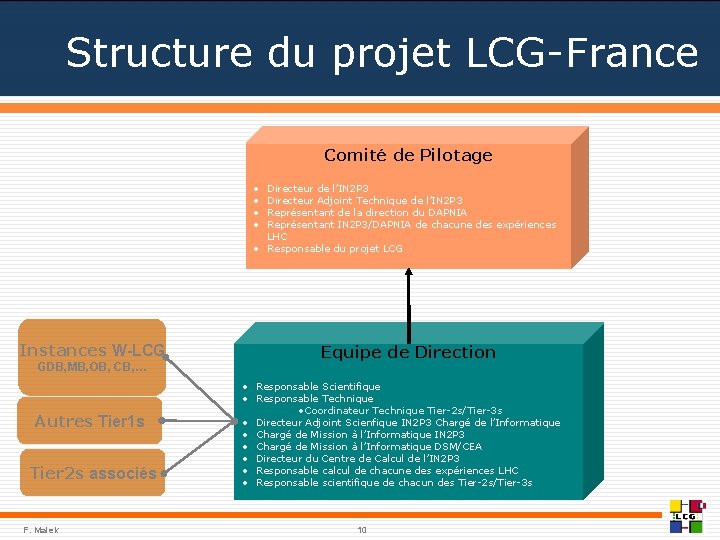

Structure du projet LCG-France Comité de Pilotage • • Directeur de l’IN 2 P 3 Directeur Adjoint Technique de l’IN 2 P 3 Représentant de la direction du DAPNIA Représentant IN 2 P 3/DAPNIA de chacune des expériences LHC • Responsable du projet LCG Instances W-LCG GDB, MB, OB, CB, … Autres Tier 1 s Tier 2 s associés F. Malek Equipe de Direction • Responsable Scientifique • Responsable Technique • Coordinateur Technique Tier-2 s/Tier-3 s • Directeur Adjoint Scienfique IN 2 P 3 Chargé de l’Informatique • Chargé de Mission à l’Informatique IN 2 P 3 • Chargé de Mission à l’Informatique DSM/CEA • Directeur du Centre de Calcul de l’IN 2 P 3 • Responsable calcul de chacune des expériences LHC • Responsable scientifique de chacun des Tier-2 s/Tier-3 s 10
![Sites LCGFrance Tier 2 GRIF CEADAPNIA LAL LLR LPNHE Sites LCG-France Tier 2: GRIF • CEA/DAPNIA • LAL • LLR • LPNHE •](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-11.jpg)

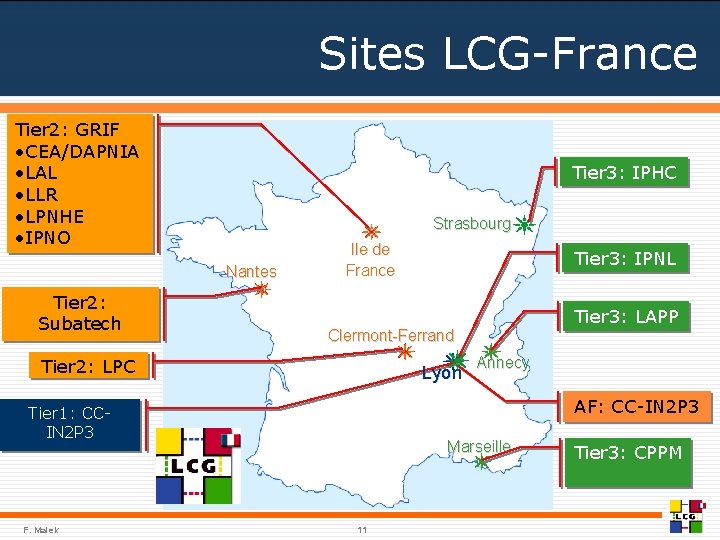

Sites LCG-France Tier 2: GRIF • CEA/DAPNIA • LAL • LLR • LPNHE • IPNO Tier 3: IPHC Strasbourg Nantes Tier 2: Subatech Ile de France Tier 3: LAPP Clermont-Ferrand Tier 2: LPC Lyon Annecy AF: CC-IN 2 P 3 Tier 1: CCIN 2 P 3 F. Malek Tier 3: IPNL Marseille 11 Tier 3: CPPM
![Sites LCGFrancesuite Supported LHC experiments All sites also support other virtual organizations Sites LCG-France(suite) • Supported LHC experiments § All sites also support other virtual organizations](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-12.jpg)

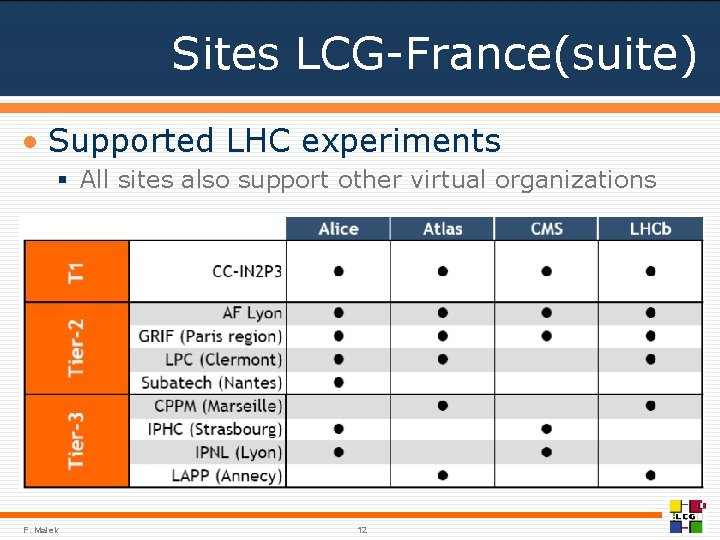

Sites LCG-France(suite) • Supported LHC experiments § All sites also support other virtual organizations F. Malek 12
![Tier1 s et Tier2 associés à ce jour Tier 1 s FZK Tier Tier-1 s et Tier-2 associés à ce jour Tier 1 s § FZK: Tier](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-13.jpg)

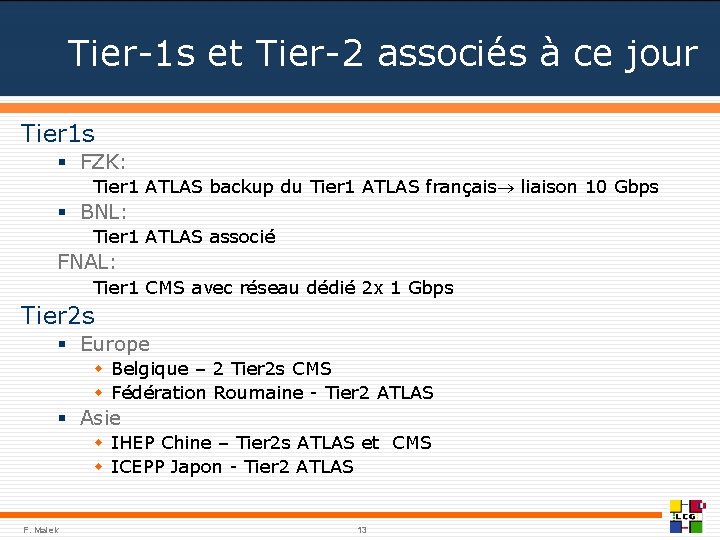

Tier-1 s et Tier-2 associés à ce jour Tier 1 s § FZK: Tier 1 ATLAS backup du Tier 1 ATLAS français liaison 10 Gbps § BNL: Tier 1 ATLAS associé FNAL: Tier 1 CMS avec réseau dédié 2 x 1 Gbps Tier 2 s § Europe w Belgique – 2 Tier 2 s CMS w Fédération Roumaine - Tier 2 ATLAS § Asie w IHEP Chine – Tier 2 s ATLAS et CMS w ICEPP Japon - Tier 2 ATLAS F. Malek 13
![Ressources humaines pour le Tier 1 RH au CC 60 ETP 30 Ressources humaines pour le Tier 1 • RH au CC: 60 ETP • 30](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-14.jpg)

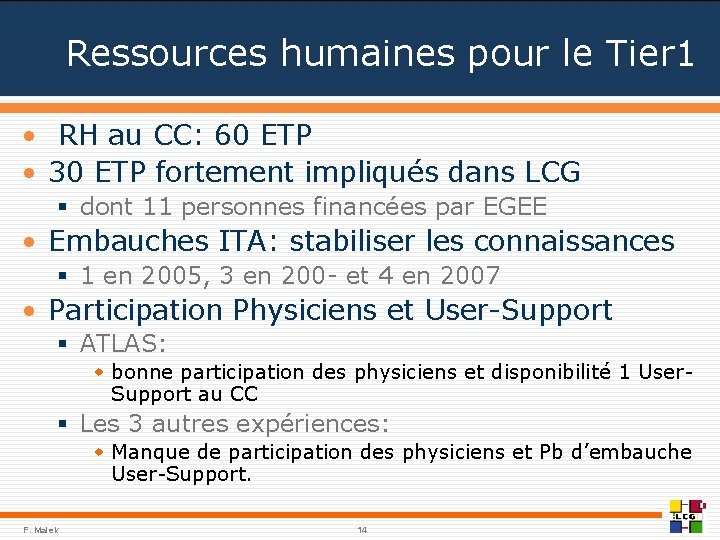

Ressources humaines pour le Tier 1 • RH au CC: 60 ETP • 30 ETP fortement impliqués dans LCG § dont 11 personnes financées par EGEE • Embauches ITA: stabiliser les connaissances § 1 en 2005, 3 en 200 - et 4 en 2007 • Participation Physiciens et User-Support § ATLAS: w bonne participation des physiciens et disponibilité 1 User. Support au CC § Les 3 autres expériences: w Manque de participation des physiciens et Pb d’embauche User-Support. F. Malek 14
![Evolution des ressources du Tier 1 Increase rate over the period 2006 2010 CPU Evolution des ressources du Tier 1 Increase rate over the period 2006 -2010: CPU:](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-15.jpg)

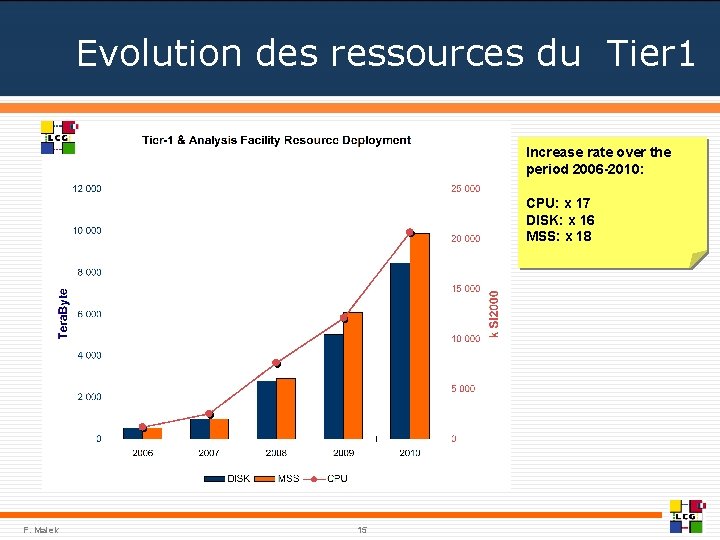

Evolution des ressources du Tier 1 Increase rate over the period 2006 -2010: CPU: x 17 DISK: x 16 MSS: x 18 F. Malek 15
![Budget Tier 1 requis 2008 2010 Contributions 2005 2006 2007 2008 2009 2010 CNRS Budget Tier 1 requis: 2008 -2010 Contributions 2005 2006 2007 2008 2009 2010 CNRS](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-16.jpg)

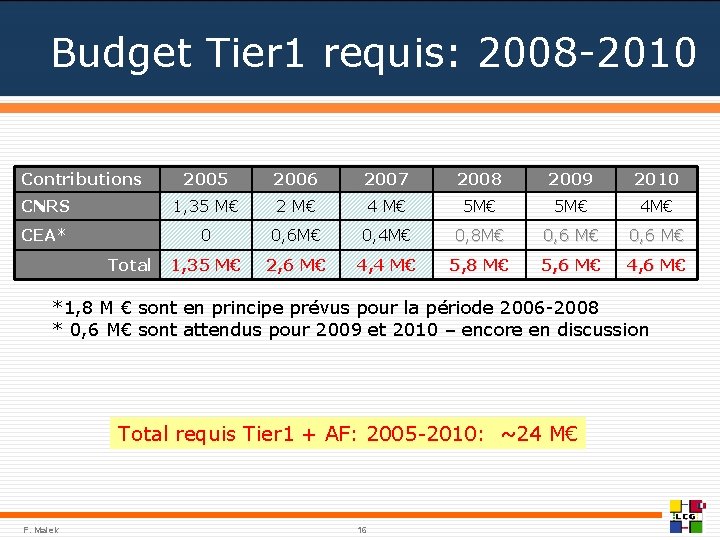

Budget Tier 1 requis: 2008 -2010 Contributions 2005 2006 2007 2008 2009 2010 CNRS 1, 35 M€ 2 M€ 4 M€ 5 M€ 4 M€ CEA* 0 0, 6 M€ 0, 4 M€ 0, 8 M€ 0, 6 M€ 1, 35 M€ 2, 6 M€ 4, 4 M€ 5, 8 M€ 5, 6 M€ 4, 6 M€ Total *1, 8 M € sont en principe prévus pour la période 2006 -2008 * 0, 6 M€ sont attendus pour 2009 et 2010 – encore en discussion Total requis Tier 1 + AF: 2005 -2010: ~24 M€ F. Malek 16
![Evolution des ressources dans les Tier 2 s Roughly equivalent to the planned Tier1 Evolution des ressources dans les Tier 2 s Roughly equivalent to the planned Tier-1](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-17.jpg)

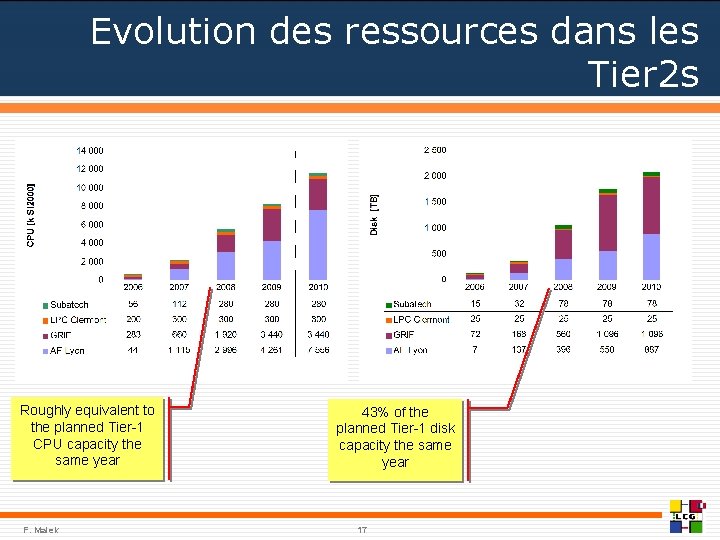

Evolution des ressources dans les Tier 2 s Roughly equivalent to the planned Tier-1 CPU capacity the same year F. Malek 43% of the planned Tier-1 disk capacity the same year 17
![Budget requis Tier 2 2007 2009 Tier2 s 2003 2004 GRIF LPC Clermont 500 Budget requis Tier 2: 2007 -2009 Tier-2 s 2003 2004 GRIF LPC Clermont 500](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-18.jpg)

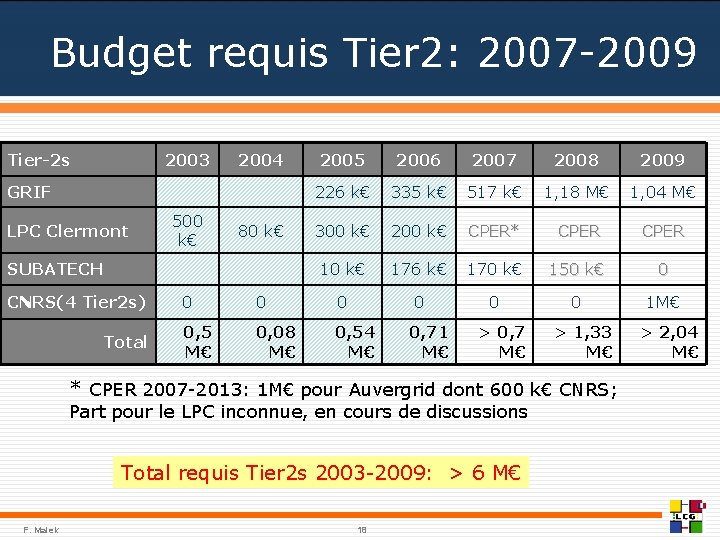

Budget requis Tier 2: 2007 -2009 Tier-2 s 2003 2004 GRIF LPC Clermont 500 k€ 80 k€ SUBATECH CNRS(4 Tier 2 s) Total 2005 2006 2007 2008 2009 226 k€ 335 k€ 517 k€ 1, 18 M€ 1, 04 M€ 300 k€ 200 k€ CPER* CPER 10 k€ 176 k€ 170 k€ 150 k€ 0 0 1 M€ 0 0, 5 M€ 0, 08 M€ 0, 54 M€ 0, 71 M€ > 0, 7 M€ > 1, 33 M€ * CPER 2007 -2013: 1 M€ pour Auvergrid dont 600 k€ CNRS; Part pour le LPC inconnue, en cours de discussions Total requis Tier 2 s 2003 -2009: > 6 M€ F. Malek 18 > 2, 04 M€
![Détails du Budget Tier 1AF 2007 2008 2009 2010 2007 2010 CPU 1 26 Détails du Budget Tier 1+AF 2007 2008 2009 2010 2007 -2010 CPU 1, 26](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-19.jpg)

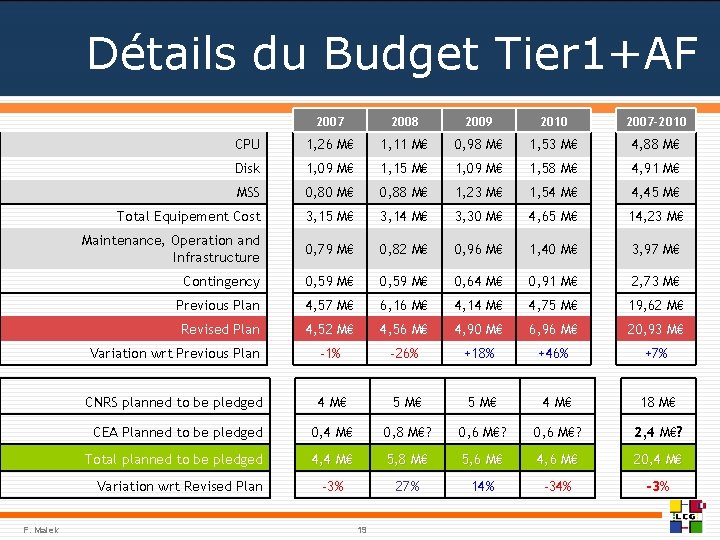

Détails du Budget Tier 1+AF 2007 2008 2009 2010 2007 -2010 CPU 1, 26 M€ 1, 11 M€ 0, 98 M€ 1, 53 M€ 4, 88 M€ Disk 1, 09 M€ 1, 15 M€ 1, 09 M€ 1, 58 M€ 4, 91 M€ MSS 0, 80 M€ 0, 88 M€ 1, 23 M€ 1, 54 M€ 4, 45 M€ Total Equipement Cost 3, 15 M€ 3, 14 M€ 3, 30 M€ 4, 65 M€ 14, 23 M€ Maintenance, Operation and Infrastructure 0, 79 M€ 0, 82 M€ 0, 96 M€ 1, 40 M€ 3, 97 M€ Contingency 0, 59 M€ 0, 64 M€ 0, 91 M€ 2, 73 M€ Previous Plan 4, 57 M€ 6, 16 M€ 4, 14 M€ 4, 75 M€ 19, 62 M€ Revised Plan 4, 52 M€ 4, 56 M€ 4, 90 M€ 6, 96 M€ 20, 93 M€ Variation wrt Previous Plan -1% -26% +18% +46% +7% CNRS planned to be pledged 4 M€ 5 M€ 4 M€ 18 M€ CEA Planned to be pledged 0, 4 M€ 0, 8 M€? 0, 6 M€? 2, 4 M€? Total planned to be pledged 4, 4 M€ 5, 8 M€ 5, 6 M€ 4, 6 M€ 20, 4 M€ -3% 27% 14% -3% Variation wrt Revised Plan F. Malek 19
![Conclusions Complexité du projet Gestion de projet au CNRSIN 2 P 3 Visàvis des Conclusions Complexité du projet: Gestion de projet au CNRS/IN 2 P 3 Vis-à-vis des](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-20.jpg)

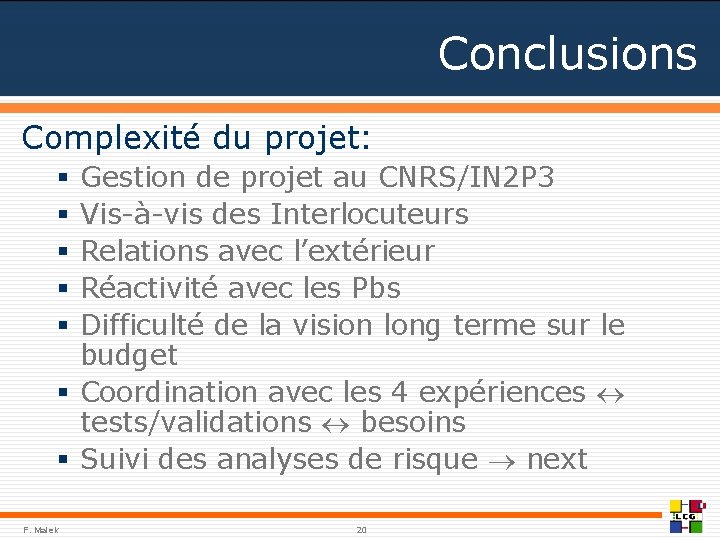

Conclusions Complexité du projet: Gestion de projet au CNRS/IN 2 P 3 Vis-à-vis des Interlocuteurs Relations avec l’extérieur Réactivité avec les Pbs Difficulté de la vision long terme sur le budget § Coordination avec les 4 expériences tests/validations besoins § Suivi des analyses de risque next § § § F. Malek 20
![Risques et leur analyse Planification budgétaire quinquennale mais considération annuelle surprise peu Risques et leur analyse § Planification budgétaire quinquennale mais considération annuelle surprise + peu](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-21.jpg)

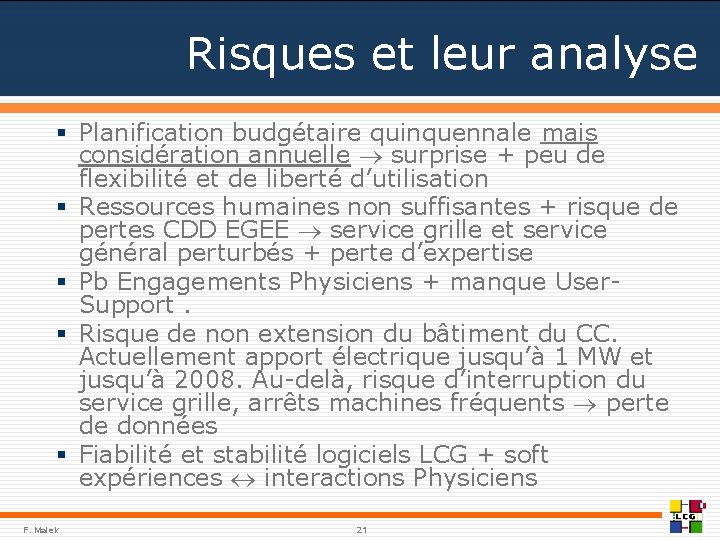

Risques et leur analyse § Planification budgétaire quinquennale mais considération annuelle surprise + peu de flexibilité et de liberté d’utilisation § Ressources humaines non suffisantes + risque de pertes CDD EGEE service grille et service général perturbés + perte d’expertise § Pb Engagements Physiciens + manque User. Support. § Risque de non extension du bâtiment du CC. Actuellement apport électrique jusqu’à 1 MW et jusqu’à 2008. Au-delà, risque d’interruption du service grille, arrêts machines fréquents perte de données § Fiabilité et stabilité logiciels LCG + soft expériences interactions Physiciens F. Malek 21
![Conclusions Challenge Visibilité Animation scientifique importante Mutualisation des ressources françaises La Conclusions § § § Challenge Visibilité Animation scientifique importante Mutualisation des ressources françaises La](https://slidetodoc.com/presentation_image_h2/fe764564196f60bbb47cadc47510fbd3/image-22.jpg)

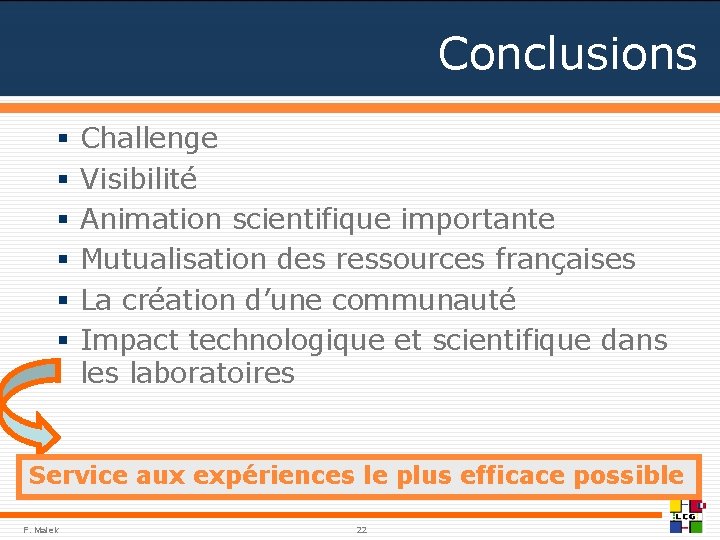

Conclusions § § § Challenge Visibilité Animation scientifique importante Mutualisation des ressources françaises La création d’une communauté Impact technologique et scientifique dans les laboratoires Service aux expériences le plus efficace possible F. Malek 22
