Programme de remplacement des ascenseurs LHC Damien LAFARGE

Programme de remplacement des ascenseurs LHC Damien LAFARGE Nicolas PEREZ EN-HE-LM

Sommaire • Planning et logistique • Vue globale • Détail par point • Caractéristiques générales • Fonctionnalités supplémentaires • Questions 19/06/2015 2

Planning global 19/06/2015 3

Planning global Location Capacité Course (t) (m) PX 24 0, 63 51, 21 3 718’ 000 14 Décembre 2015 – 07 Février 2016, YETS PZ 85 1 103, 67 2 1’ 043’ 000 Décembre 2016 – Février 2017, EYETS PM 54 3 97, 05 4 801’ 000 Mars 2017 – Mai 2017, Run 2 PM 85 3 99, 56 2 1’ 020’ 000 Novembre 2017 – Janvier 2018, YETS PM 76 1 97, 18 2 340’ 000 Juillet 2018 - Aout 2018, 1 er AS LS 2 PZ 45 1 143, 54 2 234’ 000 Septembre 2018 - Octobre 2018, 2ème AS LS 2 PM 15 3 82, 5 2 825’ 000 Novembre 2018 - Décembre 2018, 3ème AS LS 2 PM 25 3 45, 35 2 1’ 066’ 000 Janvier 2019 - Février 2019, 4ème AS LS 2 PZ 33 1 99, 25 2 327’ 000 Mars 2019 – Avril 2019, 5ème AS LS 2 PM 56 1 90, 01 2 1’ 071’ 000 Mai 2019 – Juin 2019, 6ème AS LS 2 PM 65 3 94, 8 2 692’ 000 July 2019 - August 2019, 7ème AS LS 2 PX 15 3 91, 81 3 859’ 000 Novembre 2020 – Janvier 2021, YETS PM 18 1 81, 76 2 40’ 000 Maintenance - Run 2 PM 32 1 67, 2 2 12’ 000 Maintenance - Run 2 19/06/2015 Etages Utilisation actuelle Période de travaux (Décembre 2014) 4

Alimack Location Capacité (t) Course (m) Etages Période de travaux PM 18 1 81, 76 2 Run 2 PM 32 1 67, 2 2 Run 2 • Rénovation pendant Run 2 • Révision générale 19/06/2015 5

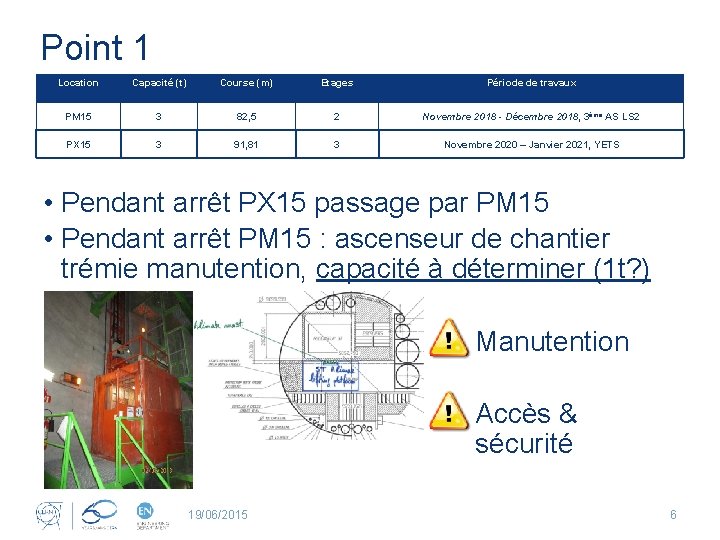

Point 1 Location Capacité (t) Course (m) Etages Période de travaux PM 15 3 82, 5 2 Novembre 2018 - Décembre 2018, 3ème AS LS 2 PX 15 3 91, 81 3 Novembre 2020 – Janvier 2021, YETS • Pendant arrêt PX 15 passage par PM 15 • Pendant arrêt PM 15 : ascenseur de chantier trémie manutention, capacité à déterminer (1 t? ) Manutention Accès & sécurité 19/06/2015 6

Point 2 Location Capacité (t) Course (m) Etages Période de travaux PX 24 0, 63 51, 21 3 14 Décembre 2015 – 07 Février 2016, YETS PM 25 3 45, 35 2 Janvier 2019 - Février 2019, 4ème AS LS 2 • Pendant arrêt PX 24 passage par PM 25 • Pendant arrêt PM 25 passage par PX 24, après agrandissement 19/06/2015 7

Point 3 Location Capacité (t) Course (m) Etages Période de travaux PZ 33 1 99, 25 2 Mars 2019 – Avril 2019, 5ème AS LS 2 • Pendant arrêt PZ 33 passage par PM 32 19/06/2015 8

Point 4 Location Capacité (t) Course (m) Etages Période de travaux PZ 45 1 143, 54 2 Septembre 2018 - Octobre 2018, 2ème AS LS 2 PM 45 2 138 2 LS 2 ou LS 3 • Pendant arrêt PZ 45 passage par PM 45 • Besoin de remplacer cabine et guides sur PM 45, planification à voir sur LS 2 19/06/2015 9

Point 5 Location Capacité (t) Course (m) Etages Période de travaux PM 56 1 90, 01 2 Mai 2019 – Juin 2019, 6ème AS LS 2 PM 54 3 97, 05 4 Mars 2017 – Mai 2017, Run 2 • Pendant arrêt PM 56 passage par PM 54 • Pendant arrêt PM 54 : ascenseur de chantier trémie manutention, capacité à déterminer (3 t? ) Accès & sécurité 19/06/2015 10

Point 6 Location Capacité (t) Course (m) Etages Période de travaux PM 65 3 94, 8 2 Juillet 2019 – Aout 2019, 7ème AS LS 2 PZ 65 2 100, 42 2 LS 2 ou LS 3 • Pendant arrêt PM 65 passage par PZ 65, attention nécessite remplacement système accès PZ 65 • Besoin de remplacer cabine et guides sur PZ 65, planification à voir sur LS 2 • Système d’accès PZ 65 à financer, ECR validée (LHC-Y-EC-0011) 19/06/2015 11

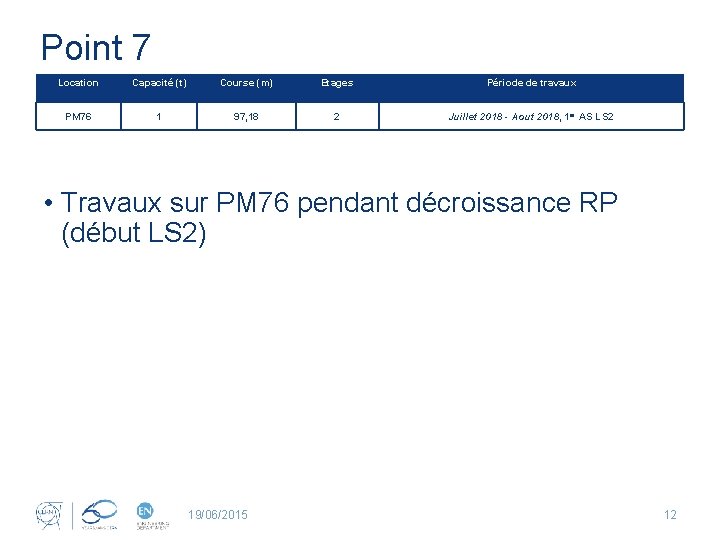

Point 7 Location Capacité (t) Course (m) Etages Période de travaux PM 76 1 97, 18 2 Juillet 2018 - Aout 2018, 1 er AS LS 2 • Travaux sur PM 76 pendant décroissance RP (début LS 2) 19/06/2015 12

Point 8 Location Capacité (t) Course (m) Etages Période de travaux PZ 85 1 103, 67 2 Décembre 2016 – Février 2017, YETS PM 85 3 99, 56 2 Novembre 2017 – Janvier 2018, YETS • Pendant arrêt PZ 85 passage par PM 85 • Pendant arrêt PM 85 passage par PZ 85 • Travaux avant LS 2 19/06/2015 13

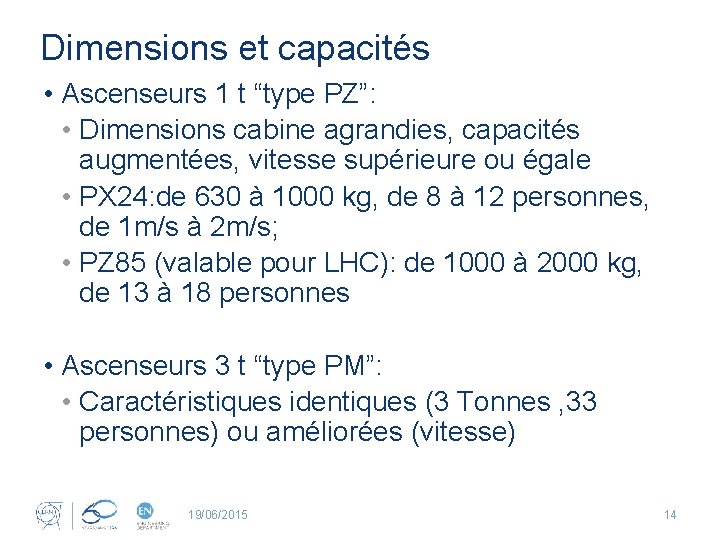

Dimensions et capacités • Ascenseurs 1 t “type PZ”: • Dimensions cabine agrandies, capacités augmentées, vitesse supérieure ou égale • PX 24: de 630 à 1000 kg, de 8 à 12 personnes, de 1 m/s à 2 m/s; • PZ 85 (valable pour LHC): de 1000 à 2000 kg, de 13 à 18 personnes • Ascenseurs 3 t “type PM”: • Caractéristiques identiques (3 Tonnes , 33 personnes) ou améliorées (vitesse) 19/06/2015 14

Nouvelles caractéristiques spécifiées Capacity (t) Capacity (persons) Speed (m/s) Location Existing New PX 24 0, 63 1 8 12 1 2 PZ 85 1 2 13 18 2, 5 PM 85 3 3 33 38 1, 6 PM 76 1 2 13 18 2, 5 PZ 45 1 2 13 18 2, 5 PM 15 3 3 33 38 1, 6 PM 25 3 3 33 38 1, 6 PZ 33 1 2 13 18 1, 6 PM 56 1 2 13 18 2, 5 PM 65 3 3 33 38 1, 6 PM 54 3 3 33 38 1, 6 PX 15 3 3 33 38 1, 6 19/06/2015 15

Caractéristiques communes • Cabines robustes (tout inox) avec système de protections “bois” démontables rapidement et facilement • Boutonnière cabine et paliers anti-vandales • Afficheurs en cabine et paliers par écran TFT • Radar anticollision (protection portes pendant chargement) • Système de communication machinerie – cabine - paliers 19/06/2015 16

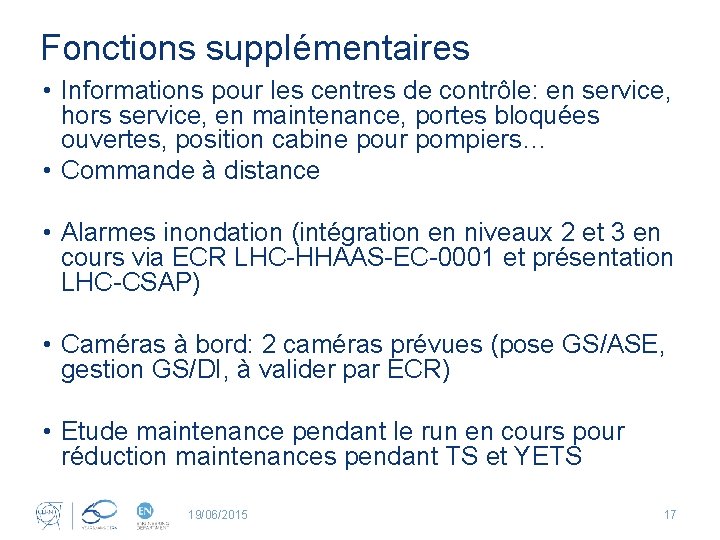

Fonctions supplémentaires • Informations pour les centres de contrôle: en service, hors service, en maintenance, portes bloquées ouvertes, position cabine pour pompiers… • Commande à distance • Alarmes inondation (intégration en niveaux 2 et 3 en cours via ECR LHC-HHAAS-EC-0001 et présentation LHC-CSAP) • Caméras à bord: 2 caméras prévues (pose GS/ASE, gestion GS/DI, à valider par ECR) • Etude maintenance pendant le run en cours pour réduction maintenances pendant TS et YETS 19/06/2015 17

Maintenance en run… 19/06/2015 18

Bibliographie • Toutes les informations sont détaillées et à jour dans les documents suivants : • IT-4056 ref. EDMS 1440164 • ECR «LHC lifts replacement» ref. EDMS //to be created// • Cette présentation est un résumé et peut ne pas être à jour 19/06/2015 19

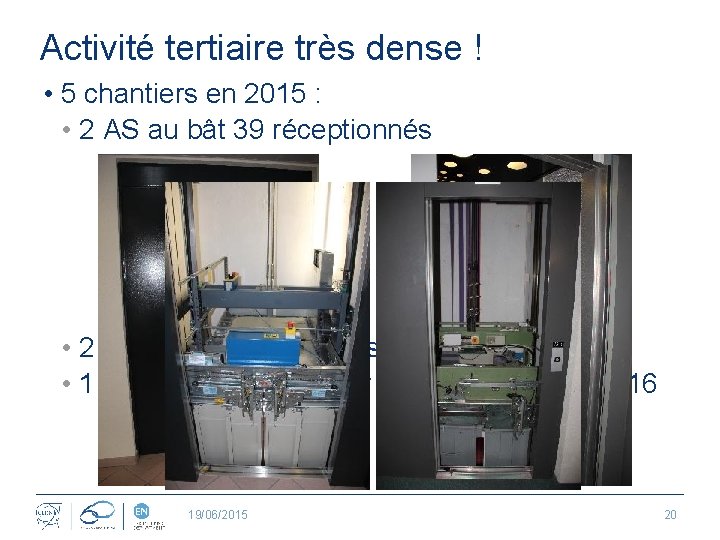

Activité tertiaire très dense ! • 5 chantiers en 2015 : • 2 AS au bât 39 réceptionnés • 2 AS au bât 32 en cours • 1 AS au bât 14 à lancer pour l’hiver 2015 -2016 19/06/2015 20
