IMPORTANCIA DE LA METROLOGA DIMENSIONAL Precisin es Nuestra
- Slides: 18
IMPORTANCIA DE LA METROLOGÍA DIMENSIONAL Precisión es Nuestra Profesión Líder Mundial en Medición
METROLOGÍA ? Metron = medida Logos= Tratados
Conceptos Basicos Longitud (m) En el sistema internacional (SI) la unidad de longitud es el metro • La actual definición del metro es nada mas una mejoria en la exactitud de su definición. El error actual de reproducción por este metodo corresponde a + 1, 3 x 10 -9 m, esto es, + 0, 0013µm “El metro es la distancia recorrida por la luz, en vacio, en un intervalo de tiempo de 1 segundo dividido por 299. 792. 458

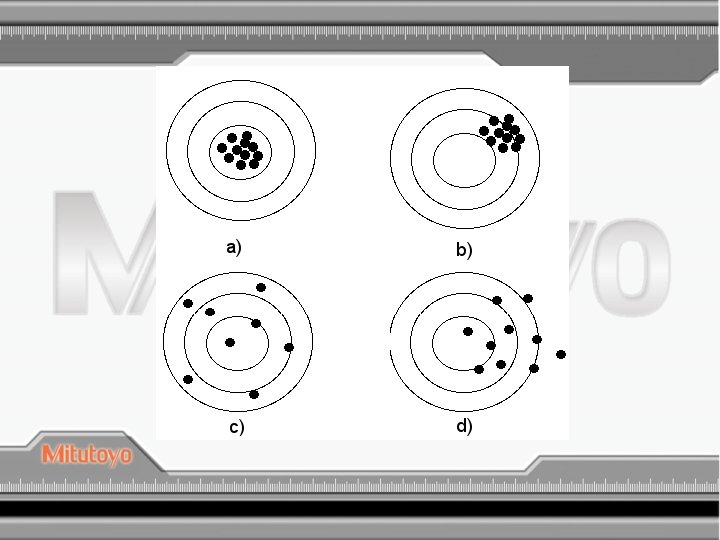

Conceptos Basicos • Error de medición: Diferencia entre un valor medido de una mágnitud menos un valor de referencia. (VIM 2008) • Precisión: grado de concordancia entre los valores medidos obtenidos por mediciones repetidas de un mismo objeto, o de objetos similares, bajo condiciones especificas. (VIM 2008) • Exactitud: Grado de concordancia entre un valor medido de la mágnitud y un valor verdadero del mensurando. (VIM 2008)
• Calibración : Operación que bajo condiciones especificas, en una primera etapa establece una relación entre los valores de la mágnitud y sus incertidumbres de medida y las correspondientes indicaciones con sus incertidumbres asociadas , y, en una segunda etapa, usa esta información para establecer una relación que permita obtener un resultado de medición a partir de una indicación. (VIM 2008)
BLOQUES PATRON
CALIBRACIÓN DE PIE DE REY 300 mm - 515 -555 600 mm - 515 -556
CALIBRACIÓN DE MICRÓMETROS 516 -156 -10
CALIBRACION
• Trazabilidad: propiedad del resultado de una medición por la cual dicho resultado puede relacionarse con una referencia mediante una cadena interrumpida y documentada de calibraciones, cada una de las cuales contribuye a la incertidumbre de medición. (VIM 2008)
42 x 10 -12 - 0, 000042 µm 20 x 10 -9 0, 02 µm 35 x 10 -9 0, 035µm TRAZABILIDAD 40 x 10 -9 0, 04 µm 2 x 10 -7 0, 2µm 1 x 10 -6 U 0, 001 mm MEDIR PROCEDIMIENTO 1 x 10 -5 0, 01 mm RESULTADO CONFIABLE +
CALIBRADORES DIGITALES Cod. 500 - Economico 150 y 200 mm Cod. 500 -(conv. mm/pol) Con o sin salida 1000 mm Série 500 – Coolant Proof SUPERCALIPER Solar y Capa de Protección
COMPARADORES DIGITALES
MICRÓMETROS EXTERNOS DIGITALES Serie 293 -821: Económico 0 -25 mm Serie 293 -2 XX 293 -3 XX (de 0 a 300 mm) Serie 293 -5 XX 293 -7 XX (de 300 a 500 mm) En pasos de 25 mm
MICRÓMETRO DIGITAL DE GRAN EXACTITUD
Precisión es Nuestra Profesión Líder Mundial en Medición Bernardo Golles Villalobos Departamento Técnico FESEPSA S. A. representante de MITUTOYO en el Perú
