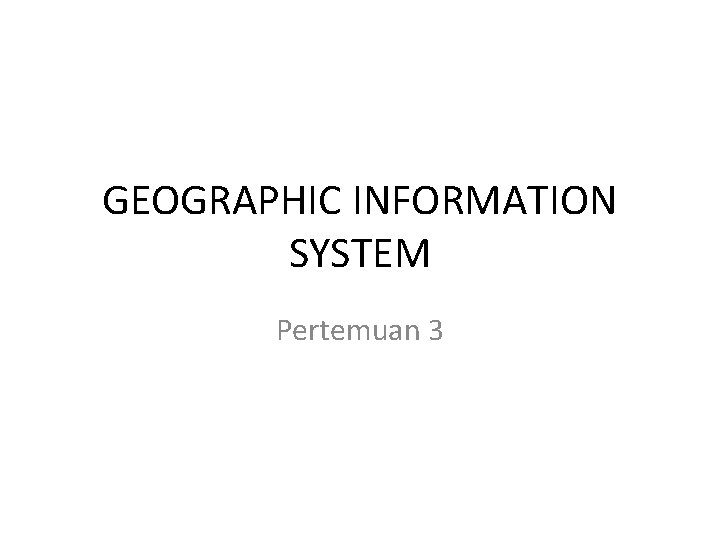

GEOGRAPHIC INFORMATION SYSTEM Pertemuan 3 Tujuan Perkuliahan Pada

GEOGRAPHIC INFORMATION SYSTEM Pertemuan 3

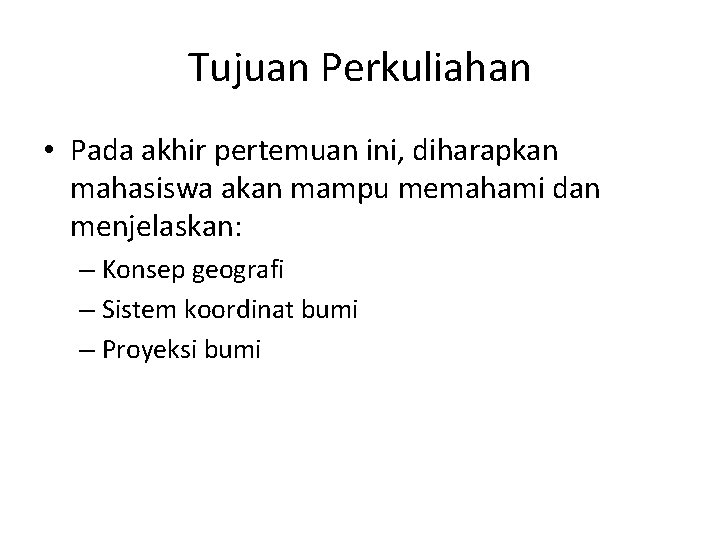

Tujuan Perkuliahan • Pada akhir pertemuan ini, diharapkan mahasiswa akan mampu memahami dan menjelaskan: – Konsep geografi – Sistem koordinat bumi – Proyeksi bumi

GEOGRAPHIC INFORMATION SYSTEM GEOGRAFI

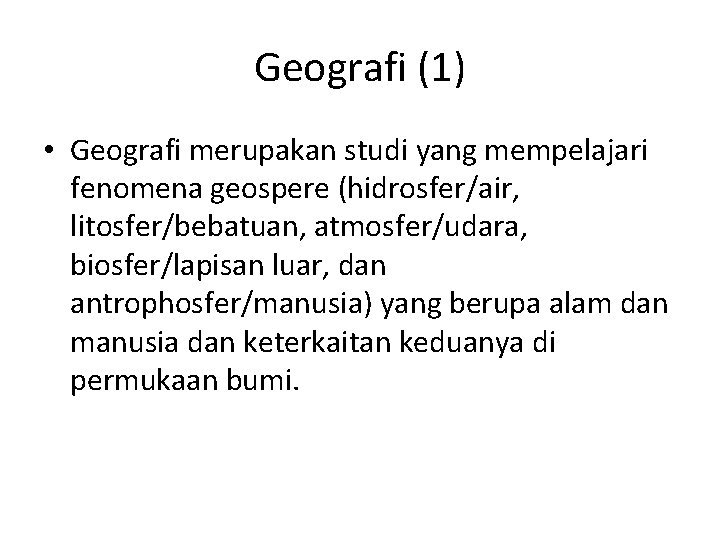

Geografi (1) • Geografi merupakan studi yang mempelajari fenomena geospere (hidrosfer/air, litosfer/bebatuan, atmosfer/udara, biosfer/lapisan luar, dan antrophosfer/manusia) yang berupa alam dan manusia dan keterkaitan keduanya di permukaan bumi.

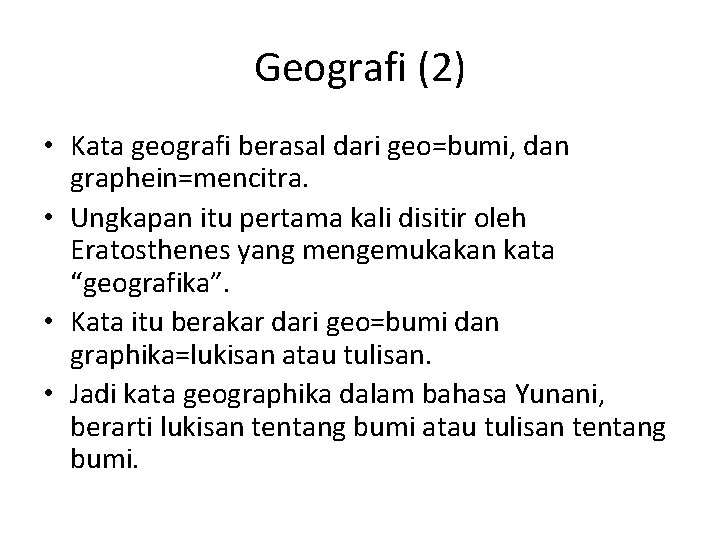

Geografi (2) • Kata geografi berasal dari geo=bumi, dan graphein=mencitra. • Ungkapan itu pertama kali disitir oleh Eratosthenes yang mengemukakan kata “geografika”. • Kata itu berakar dari geo=bumi dan graphika=lukisan atau tulisan. • Jadi kata geographika dalam bahasa Yunani, berarti lukisan tentang bumi atau tulisan tentang bumi.

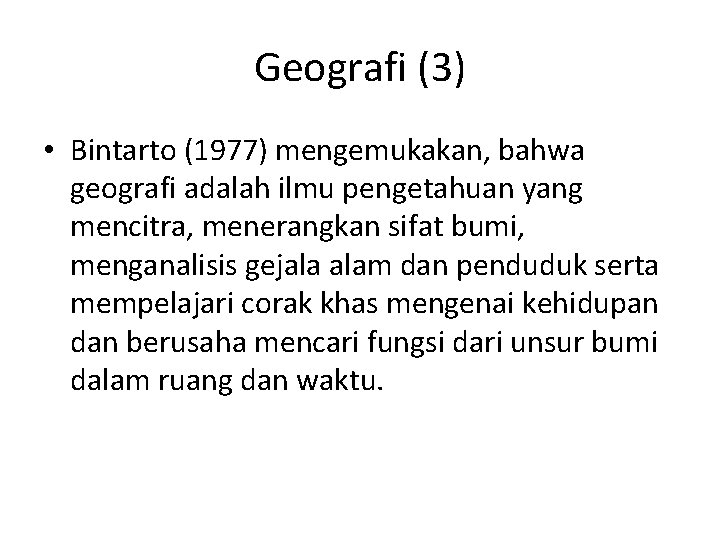

Geografi (3) • Bintarto (1977) mengemukakan, bahwa geografi adalah ilmu pengetahuan yang mencitra, menerangkan sifat bumi, menganalisis gejala alam dan penduduk serta mempelajari corak khas mengenai kehidupan dan berusaha mencari fungsi dari unsur bumi dalam ruang dan waktu.

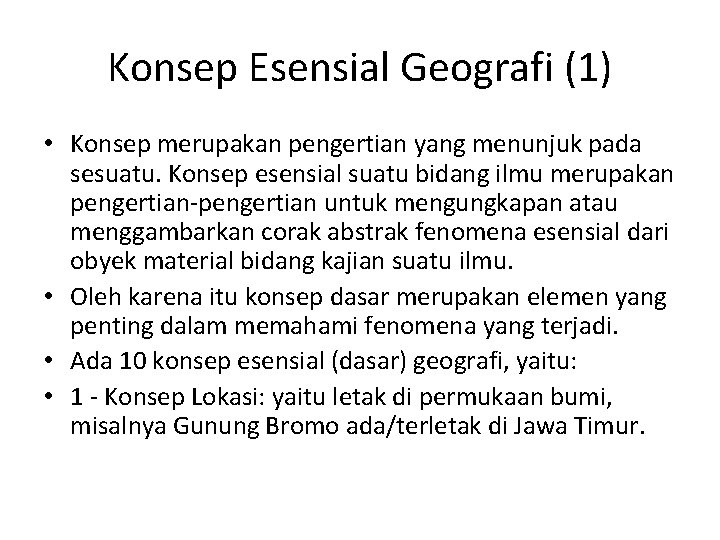

Konsep Esensial Geografi (1) • Konsep merupakan pengertian yang menunjuk pada sesuatu. Konsep esensial suatu bidang ilmu merupakan pengertian-pengertian untuk mengungkapan atau menggambarkan corak abstrak fenomena esensial dari obyek material bidang kajian suatu ilmu. • Oleh karena itu konsep dasar merupakan elemen yang penting dalam memahami fenomena yang terjadi. • Ada 10 konsep esensial (dasar) geografi, yaitu: • 1 - Konsep Lokasi: yaitu letak di permukaan bumi, misalnya Gunung Bromo ada/terletak di Jawa Timur.

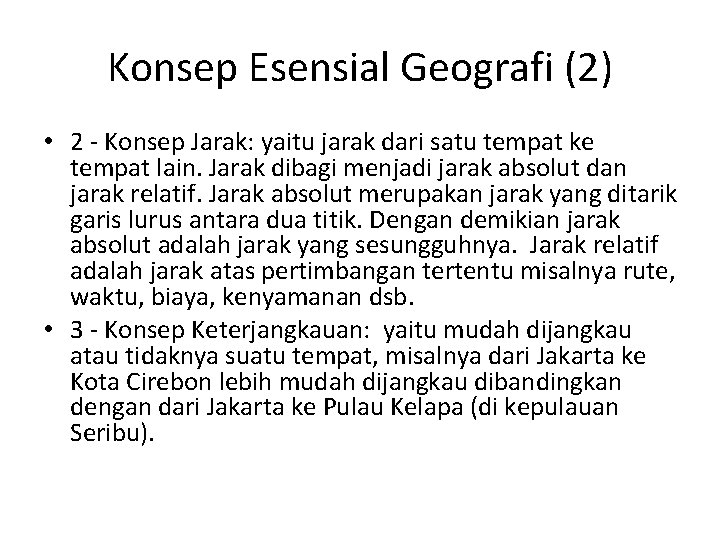

Konsep Esensial Geografi (2) • 2 - Konsep Jarak: yaitu jarak dari satu tempat ke tempat lain. Jarak dibagi menjadi jarak absolut dan jarak relatif. Jarak absolut merupakan jarak yang ditarik garis lurus antara dua titik. Dengan demikian jarak absolut adalah jarak yang sesungguhnya. Jarak relatif adalah jarak atas pertimbangan tertentu misalnya rute, waktu, biaya, kenyamanan dsb. • 3 - Konsep Keterjangkauan: yaitu mudah dijangkau atau tidaknya suatu tempat, misalnya dari Jakarta ke Kota Cirebon lebih mudah dijangkau dibandingkan dengan dari Jakarta ke Pulau Kelapa (di kepulauan Seribu).

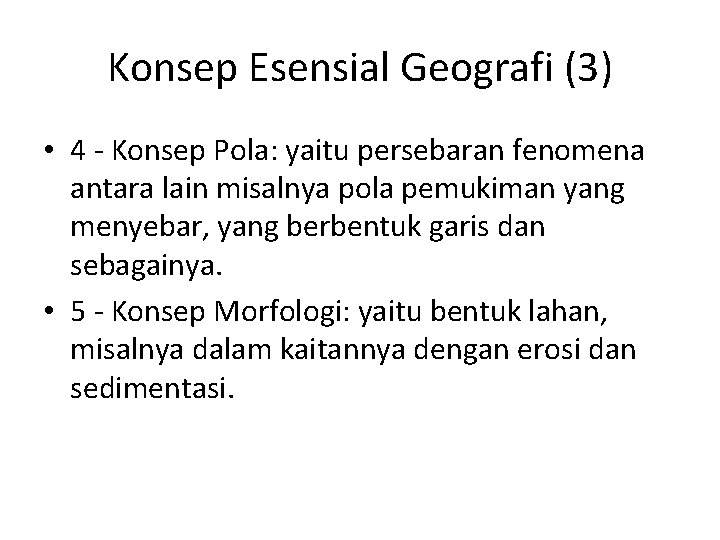

Konsep Esensial Geografi (3) • 4 - Konsep Pola: yaitu persebaran fenomena antara lain misalnya pola pemukiman yang menyebar, yang berbentuk garis dan sebagainya. • 5 - Konsep Morfologi: yaitu bentuk lahan, misalnya dalam kaitannya dengan erosi dan sedimentasi.

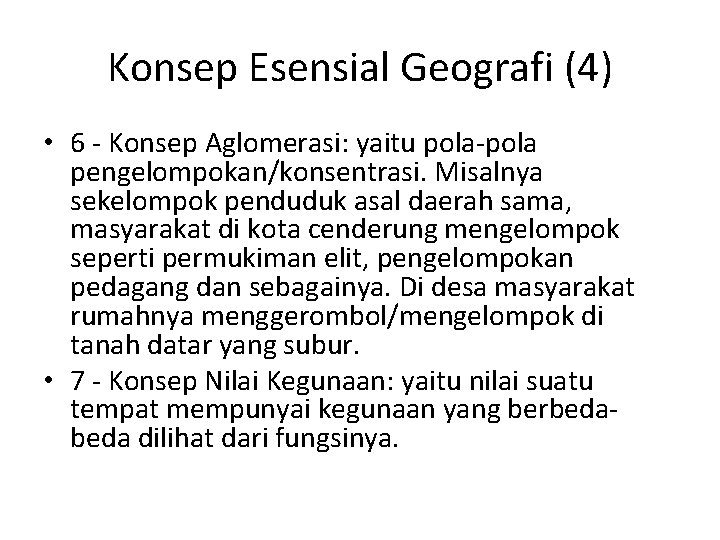

Konsep Esensial Geografi (4) • 6 - Konsep Aglomerasi: yaitu pola-pola pengelompokan/konsentrasi. Misalnya sekelompok penduduk asal daerah sama, masyarakat di kota cenderung mengelompok seperti permukiman elit, pengelompokan pedagang dan sebagainya. Di desa masyarakat rumahnya menggerombol/mengelompok di tanah datar yang subur. • 7 - Konsep Nilai Kegunaan: yaitu nilai suatu tempat mempunyai kegunaan yang berbeda dilihat dari fungsinya.

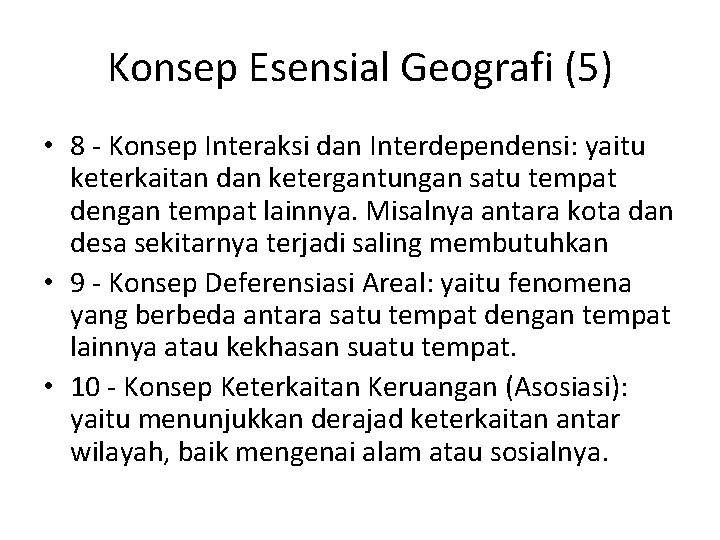

Konsep Esensial Geografi (5) • 8 - Konsep Interaksi dan Interdependensi: yaitu keterkaitan dan ketergantungan satu tempat dengan tempat lainnya. Misalnya antara kota dan desa sekitarnya terjadi saling membutuhkan • 9 - Konsep Deferensiasi Areal: yaitu fenomena yang berbeda antara satu tempat dengan tempat lainnya atau kekhasan suatu tempat. • 10 - Konsep Keterkaitan Keruangan (Asosiasi): yaitu menunjukkan derajad keterkaitan antar wilayah, baik mengenai alam atau sosialnya.

GEOGRAPHIC INFORMATION SYSTEM MENGENAL BUMI

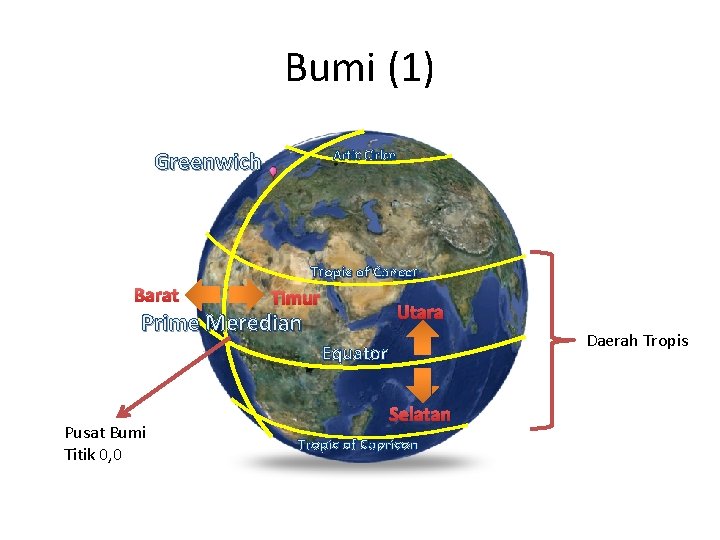

Bumi (1) Greenwich Artic Cirlce Tropic of Cancer Barat Timur Utara Prime Meredian Daerah Tropis Equator Pusat Bumi Titik 0, 0 Selatan Tropic of Capricon

Bumi (2)

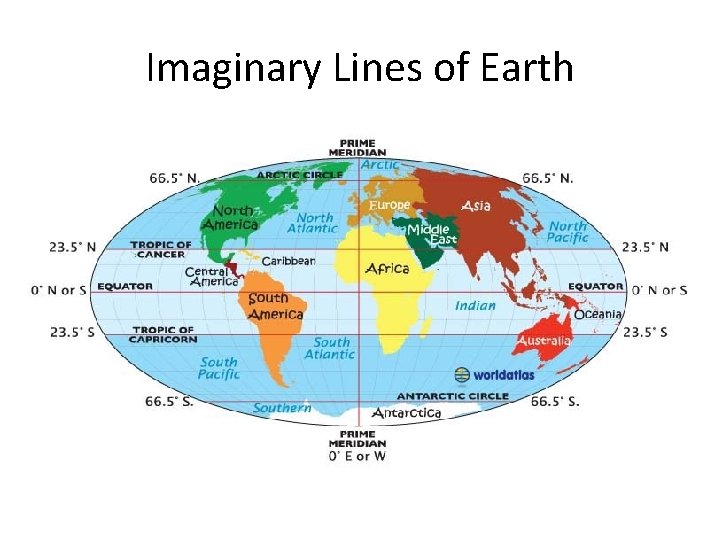

Imaginary Lines of Earth

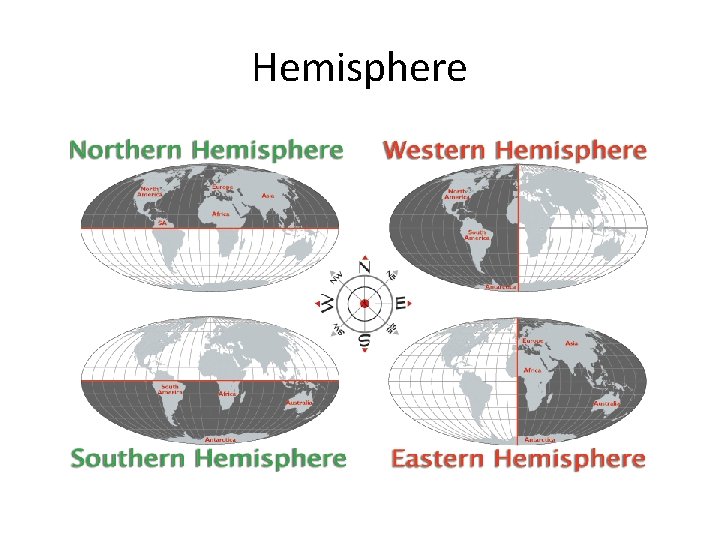

Hemisphere

GEOGRAPHIC INFORMATION SYSTEM SISTEM KOORDINAT

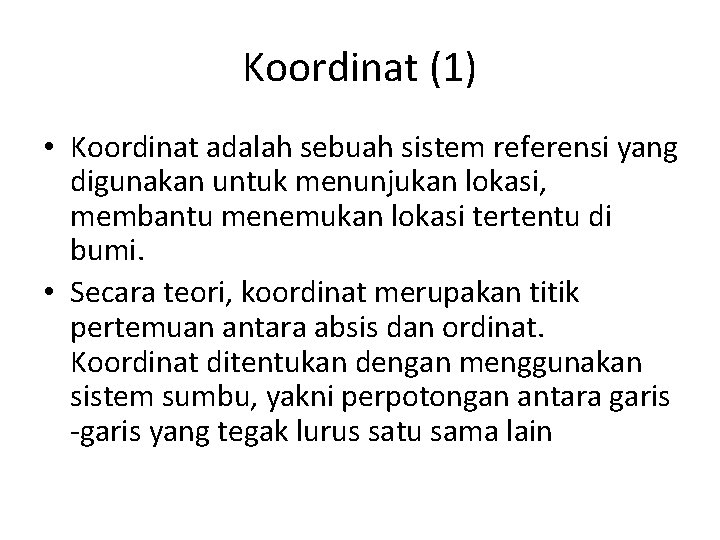

Koordinat (1) • Koordinat adalah sebuah sistem referensi yang digunakan untuk menunjukan lokasi, membantu menemukan lokasi tertentu di bumi. • Secara teori, koordinat merupakan titik pertemuan antara absis dan ordinat. Koordinat ditentukan dengan menggunakan sistem sumbu, yakni perpotongan antara garis -garis yang tegak lurus satu sama lain

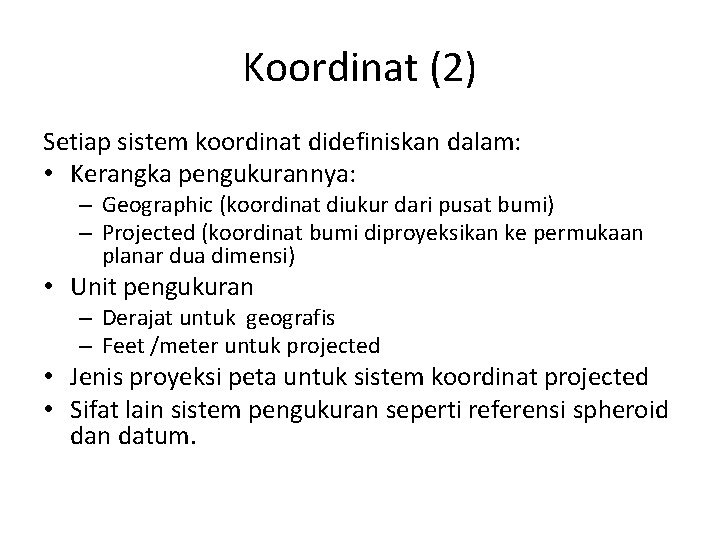

Koordinat (2) Setiap sistem koordinat didefiniskan dalam: • Kerangka pengukurannya: – Geographic (koordinat diukur dari pusat bumi) – Projected (koordinat bumi diproyeksikan ke permukaan planar dua dimensi) • Unit pengukuran – Derajat untuk geografis – Feet /meter untuk projected • Jenis proyeksi peta untuk sistem koordinat projected • Sifat lain sistem pengukuran seperti referensi spheroid dan datum.

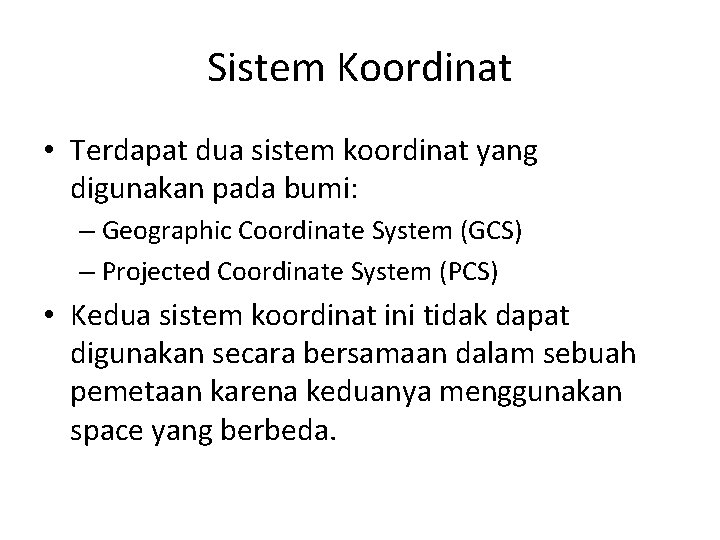

Sistem Koordinat • Terdapat dua sistem koordinat yang digunakan pada bumi: – Geographic Coordinate System (GCS) – Projected Coordinate System (PCS) • Kedua sistem koordinat ini tidak dapat digunakan secara bersamaan dalam sebuah pemetaan karena keduanya menggunakan space yang berbeda.

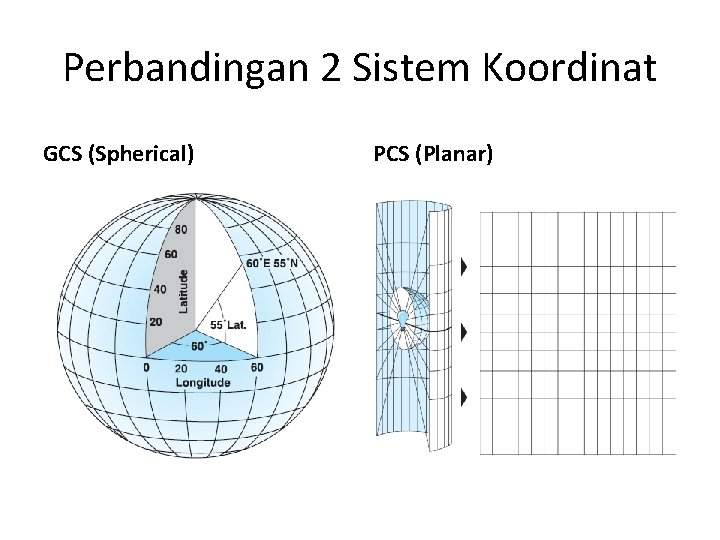

Perbandingan 2 Sistem Koordinat GCS (Spherical) PCS (Planar)

GEOGRAPHIC INFORMATION SYSTEM GEOGRAPHIC COORDINATE SYSTEM (GCS)

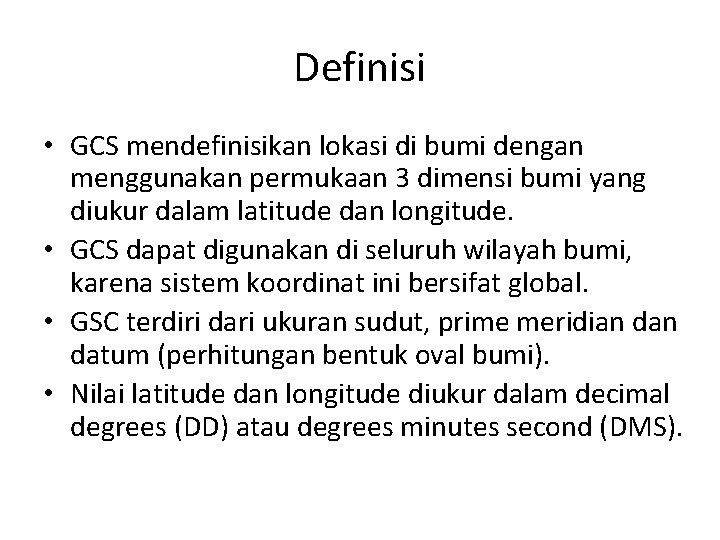

Definisi • GCS mendefinisikan lokasi di bumi dengan menggunakan permukaan 3 dimensi bumi yang diukur dalam latitude dan longitude. • GCS dapat digunakan di seluruh wilayah bumi, karena sistem koordinat ini bersifat global. • GSC terdiri dari ukuran sudut, prime meridian datum (perhitungan bentuk oval bumi). • Nilai latitude dan longitude diukur dalam decimal degrees (DD) atau degrees minutes second (DMS).

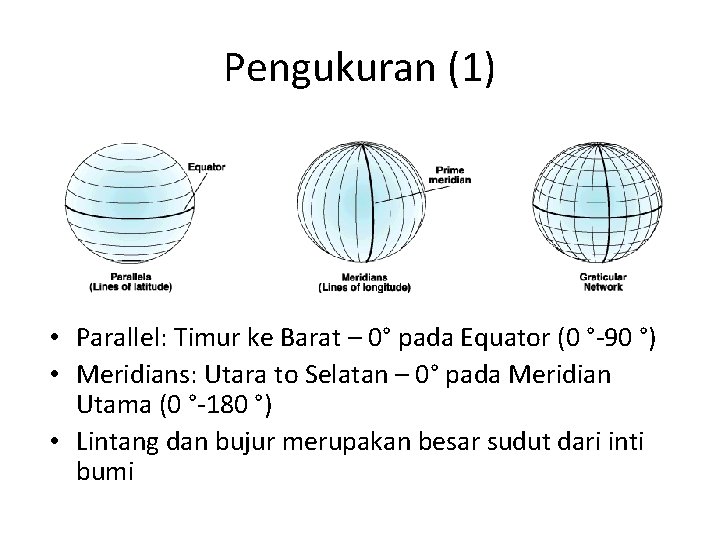

Pengukuran (1) • Parallel: Timur ke Barat – 0° pada Equator (0 °-90 °) • Meridians: Utara to Selatan – 0° pada Meridian Utama (0 °-180 °) • Lintang dan bujur merupakan besar sudut dari inti bumi

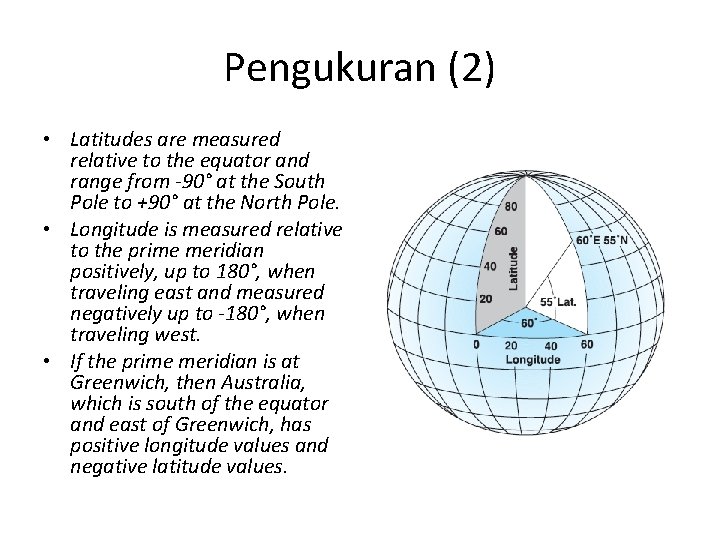

Pengukuran (2) • Latitudes are measured relative to the equator and range from -90° at the South Pole to +90° at the North Pole. • Longitude is measured relative to the prime meridian positively, up to 180°, when traveling east and measured negatively up to -180°, when traveling west. • If the prime meridian is at Greenwich, then Australia, which is south of the equator and east of Greenwich, has positive longitude values and negative latitude values.

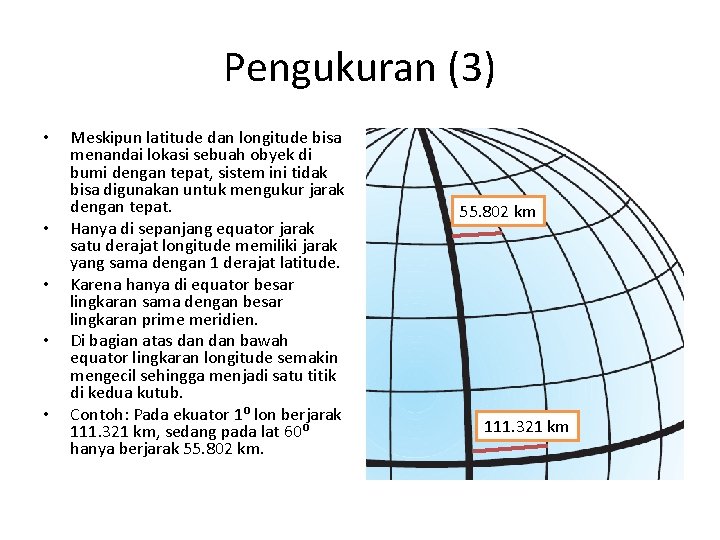

Pengukuran (3) • • • Meskipun latitude dan longitude bisa menandai lokasi sebuah obyek di bumi dengan tepat, sistem ini tidak bisa digunakan untuk mengukur jarak dengan tepat. Hanya di sepanjang equator jarak satu derajat longitude memiliki jarak yang sama dengan 1 derajat latitude. Karena hanya di equator besar lingkaran sama dengan besar lingkaran prime meridien. Di bagian atas dan bawah equator lingkaran longitude semakin mengecil sehingga menjadi satu titik di kedua kutub. Contoh: Pada ekuator 1⁰ lon berjarak 111. 321 km, sedang pada lat 60⁰ hanya berjarak 55. 802 km 111. 321 km

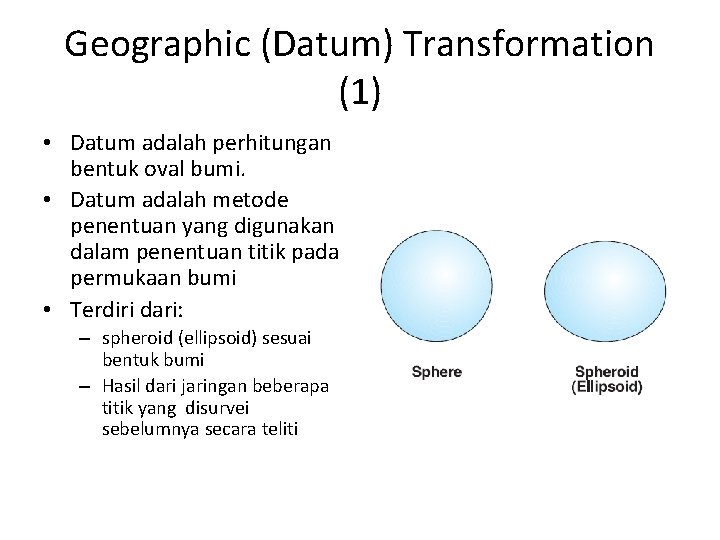

Geographic (Datum) Transformation (1) • Datum adalah perhitungan bentuk oval bumi. • Datum adalah metode penentuan yang digunakan dalam penentuan titik pada permukaan bumi • Terdiri dari: – spheroid (ellipsoid) sesuai bentuk bumi – Hasil dari jaringan beberapa titik yang disurvei sebelumnya secara teliti

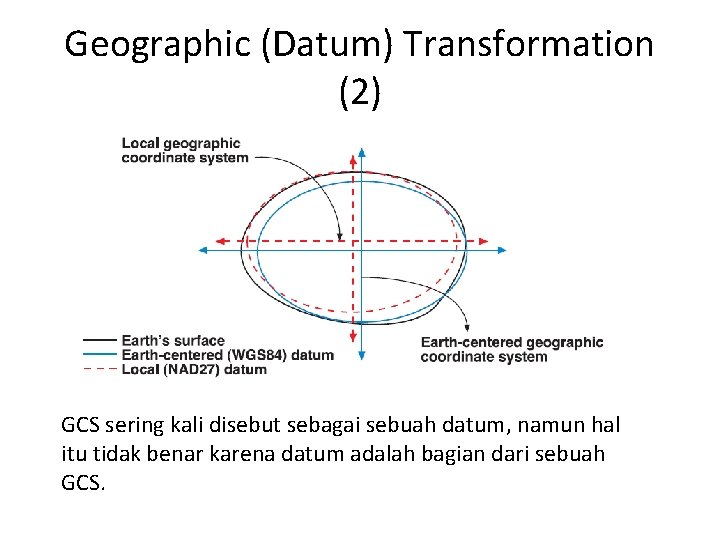

Geographic (Datum) Transformation (2) GCS sering kali disebut sebagai sebuah datum, namun hal itu tidak benar karena datum adalah bagian dari sebuah GCS.

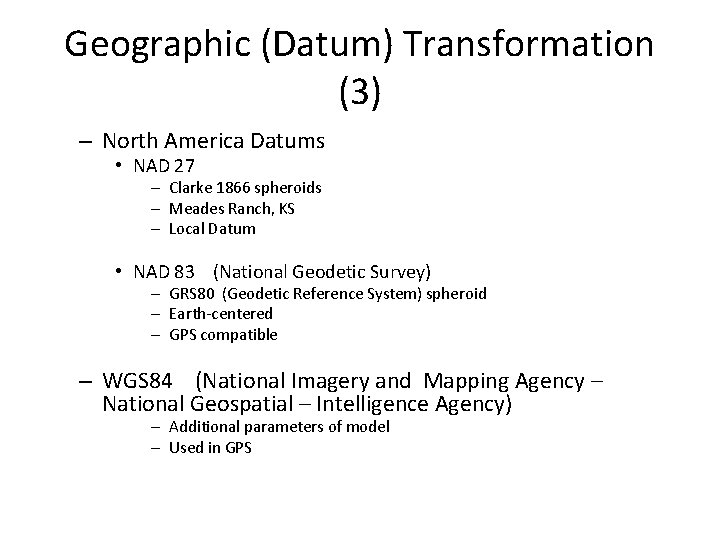

Geographic (Datum) Transformation (3) – North America Datums • NAD 27 – Clarke 1866 spheroids – Meades Ranch, KS – Local Datum • NAD 83 (National Geodetic Survey) – GRS 80 (Geodetic Reference System) spheroid – Earth-centered – GPS compatible – WGS 84 (National Imagery and Mapping Agency – National Geospatial – Intelligence Agency) – Additional parameters of model – Used in GPS

GEOGRAPHIC INFORMATION SYSTEM PROJECTED COORDINATE SYSTEM (PCS)

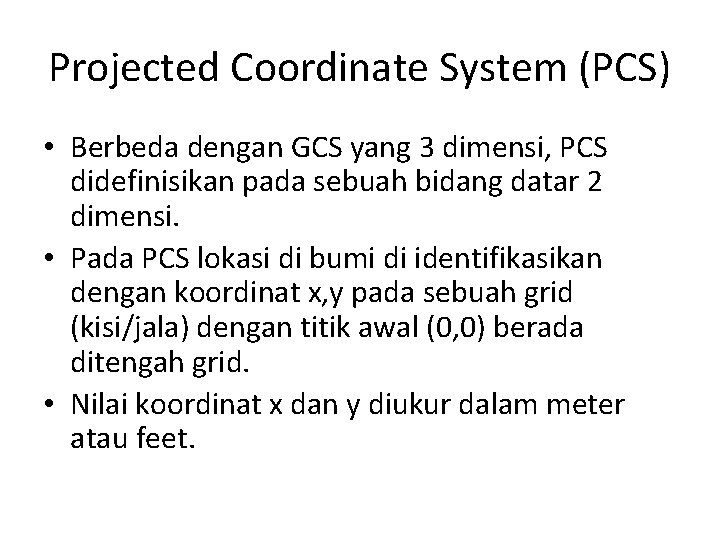

Projected Coordinate System (PCS) • Berbeda dengan GCS yang 3 dimensi, PCS didefinisikan pada sebuah bidang datar 2 dimensi. • Pada PCS lokasi di bumi di identifikasikan dengan koordinat x, y pada sebuah grid (kisi/jala) dengan titik awal (0, 0) berada ditengah grid. • Nilai koordinat x dan y diukur dalam meter atau feet.

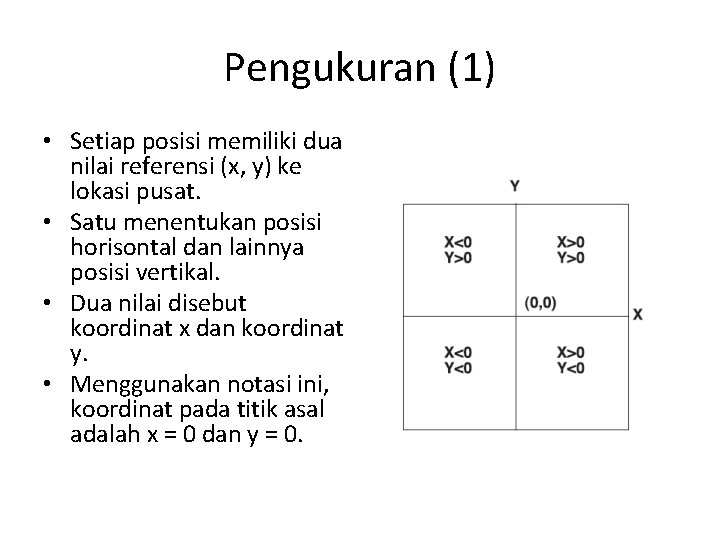

Pengukuran (1) • Setiap posisi memiliki dua nilai referensi (x, y) ke lokasi pusat. • Satu menentukan posisi horisontal dan lainnya posisi vertikal. • Dua nilai disebut koordinat x dan koordinat y. • Menggunakan notasi ini, koordinat pada titik asal adalah x = 0 dan y = 0.

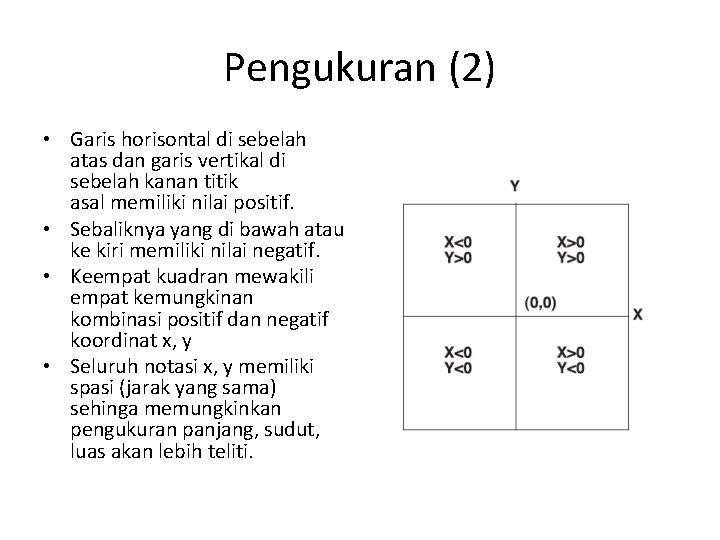

Pengukuran (2) • Garis horisontal di sebelah atas dan garis vertikal di sebelah kanan titik asal memiliki nilai positif. • Sebaliknya yang di bawah atau ke kiri memiliki nilai negatif. • Keempat kuadran mewakili empat kemungkinan kombinasi positif dan negatif koordinat x, y • Seluruh notasi x, y memiliki spasi (jarak yang sama) sehinga memungkinkan pengukuran panjang, sudut, luas akan lebih teliti.

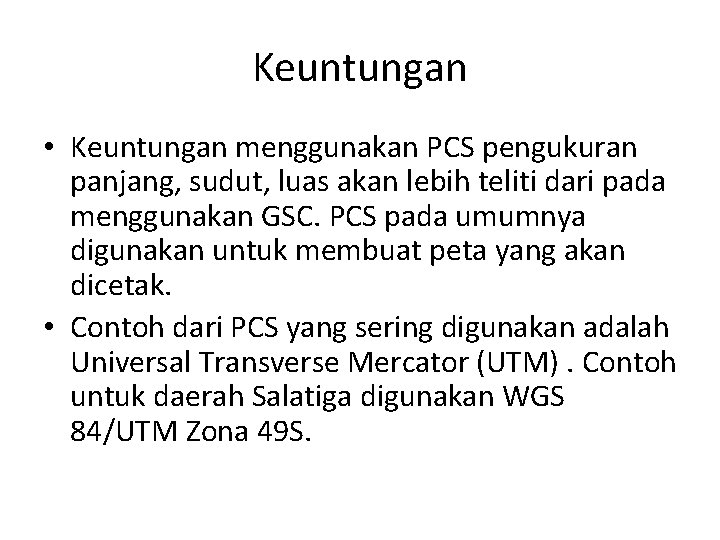

Keuntungan • Keuntungan menggunakan PCS pengukuran panjang, sudut, luas akan lebih teliti dari pada menggunakan GSC. PCS pada umumnya digunakan untuk membuat peta yang akan dicetak. • Contoh dari PCS yang sering digunakan adalah Universal Transverse Mercator (UTM). Contoh untuk daerah Salatiga digunakan WGS 84/UTM Zona 49 S.

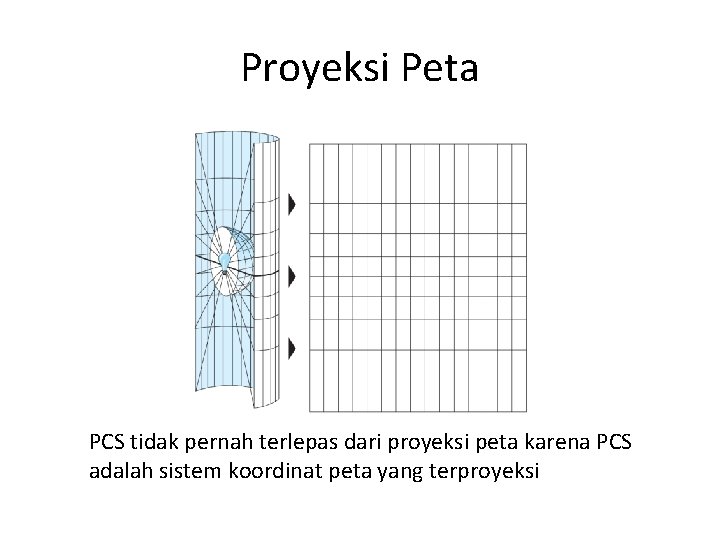

Proyeksi Peta PCS tidak pernah terlepas dari proyeksi peta karena PCS adalah sistem koordinat peta yang terproyeksi

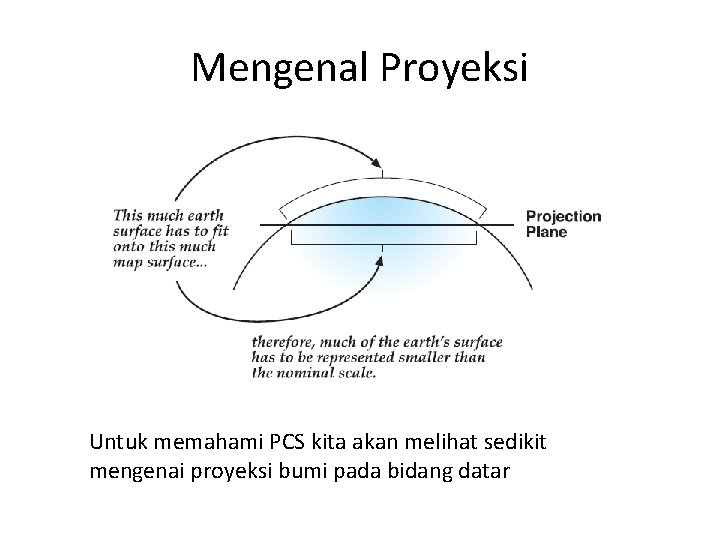

Mengenal Proyeksi Untuk memahami PCS kita akan melihat sedikit mengenai proyeksi bumi pada bidang datar

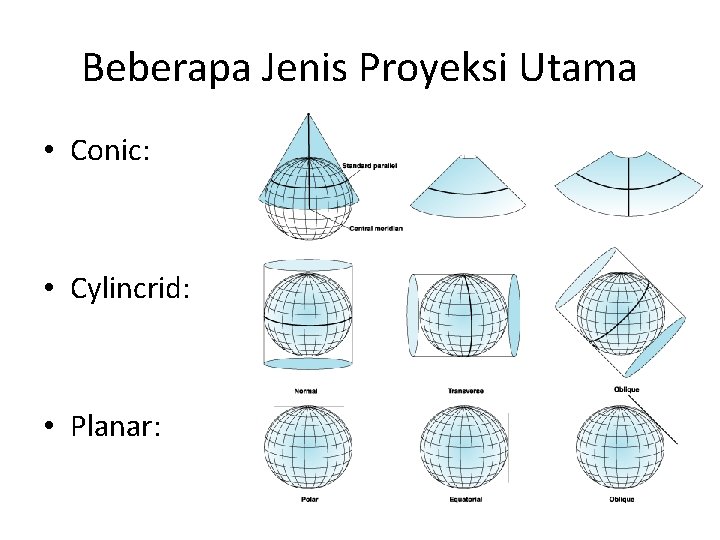

Beberapa Jenis Proyeksi Utama • Conic: • Cylincrid: • Planar:

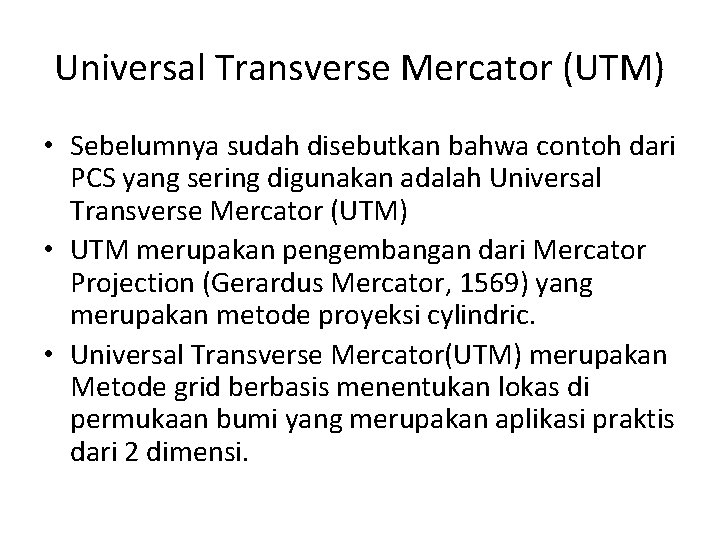

Universal Transverse Mercator (UTM) • Sebelumnya sudah disebutkan bahwa contoh dari PCS yang sering digunakan adalah Universal Transverse Mercator (UTM) • UTM merupakan pengembangan dari Mercator Projection (Gerardus Mercator, 1569) yang merupakan metode proyeksi cylindric. • Universal Transverse Mercator(UTM) merupakan Metode grid berbasis menentukan lokas di permukaan bumi yang merupakan aplikasi praktis dari 2 dimensi.

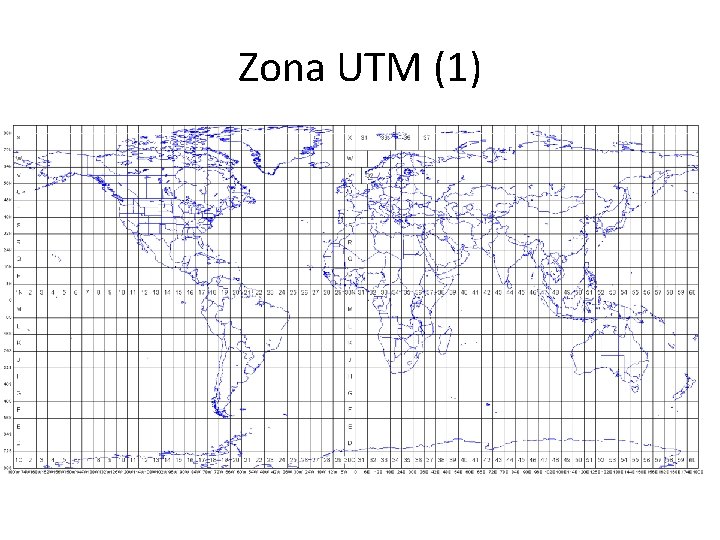

Zona UTM (1)

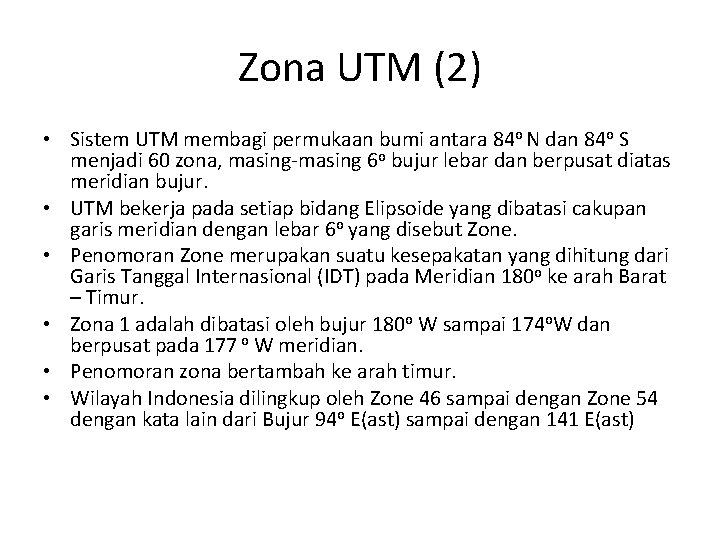

Zona UTM (2) • Sistem UTM membagi permukaan bumi antara 84 o N dan 84 o S menjadi 60 zona, masing-masing 6 o bujur lebar dan berpusat diatas meridian bujur. • UTM bekerja pada setiap bidang Elipsoide yang dibatasi cakupan garis meridian dengan lebar 6 o yang disebut Zone. • Penomoran Zone merupakan suatu kesepakatan yang dihitung dari Garis Tanggal Internasional (IDT) pada Meridian 180 o ke arah Barat – Timur. • Zona 1 adalah dibatasi oleh bujur 180 o W sampai 174 o. W dan berpusat pada 177 o W meridian. • Penomoran zona bertambah ke arah timur. • Wilayah Indonesia dilingkup oleh Zone 46 sampai dengan Zone 54 dengan kata lain dari Bujur 94 o E(ast) sampai dengan 141 E(ast)

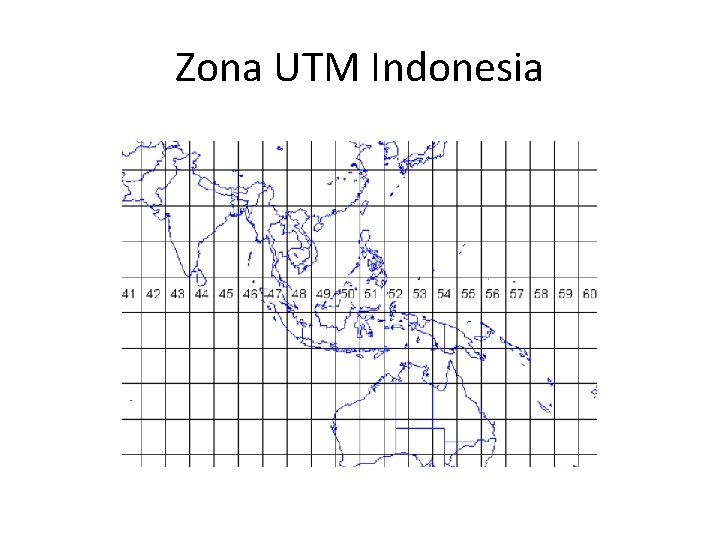

Zona UTM Indonesia

PT 312 GEOGRAPHIC INFORMATION SYSTEM PENUTUP

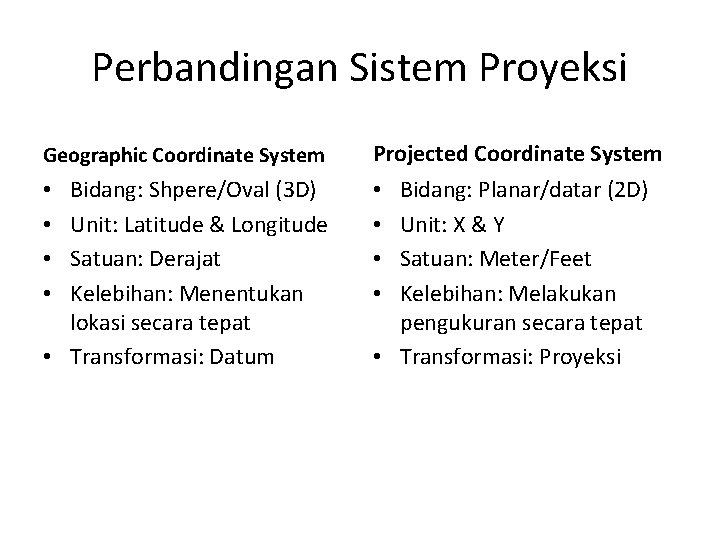

Perbandingan Sistem Proyeksi Geographic Coordinate System Projected Coordinate System Bidang: Shpere/Oval (3 D) Unit: Latitude & Longitude Satuan: Derajat Kelebihan: Menentukan lokasi secara tepat • Transformasi: Datum • • Bidang: Planar/datar (2 D) Unit: X & Y Satuan: Meter/Feet Kelebihan: Melakukan pengukuran secara tepat • Transformasi: Proyeksi

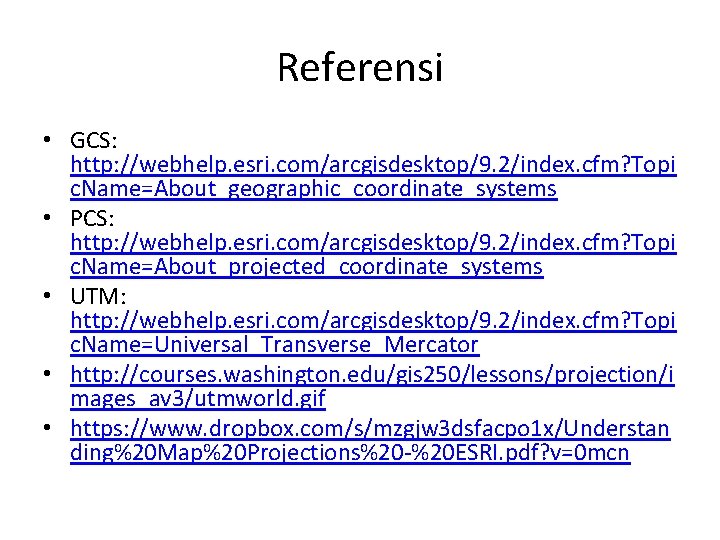

Referensi • GCS: http: //webhelp. esri. com/arcgisdesktop/9. 2/index. cfm? Topi c. Name=About_geographic_coordinate_systems • PCS: http: //webhelp. esri. com/arcgisdesktop/9. 2/index. cfm? Topi c. Name=About_projected_coordinate_systems • UTM: http: //webhelp. esri. com/arcgisdesktop/9. 2/index. cfm? Topi c. Name=Universal_Transverse_Mercator • http: //courses. washington. edu/gis 250/lessons/projection/i mages_av 3/utmworld. gif • https: //www. dropbox. com/s/mzgjw 3 dsfacpo 1 x/Understan ding%20 Map%20 Projections%20 -%20 ESRI. pdf? v=0 mcn
