Galvanick lnky CH3 Anorganick chemie DUM 15 2

Galvanické články CH-3 Anorganická chemie, DUM č. 15 2. ročník čtyřletého studia Mgr. Radovan Sloup Gymnázium Sušice Tento materiál byl vytvořen v rámci projektu Gymnázium Sušice – Brána vzdělávání II

Li, K, Ca, Na, Mg, Al, Zn, Cr, Fe, Sn, Pb, H 2, Cu, Ag, Hg, Pt, Au +II 0 0 +II Zn + Cu. SO 4 → Cu + Zn. SO 4 ! animace ! +I +II 0 0 Pb + 2 Ag. NO 3→ 2 Ag + Pb(NO 3)2 ! animace ! redoxní děje Ag + K 2 SO 4 → nereaguje ! Hg + Cu(NO 3)2 → nereaguje ! V této řadě platí, že kov v řadě vytěsňuje kov napravo od něj z jeho roztoku, je tedy redukčním činidlem. Platí to i pro vodík, který kovy ležící v řadě napětí nalevo od něj vytěsňují z kyselin.

Galvanický článek – Daniellův zinkový poločlánek 1) kovový Zn se „rozpouští“ 2) při tom odevzdává elektrony 3) elektroda se „nabíjí záporně“ Zn / Zn 2+ Zn 0 – 2 e– → Zn 2+ Zn Zn 2+ SO 42 Zn 2+. Zn. SO 4 Zn 2+ Zn

Galvanický článek – Daniellův měděný poločlánek 1) kovová Cu se „usazuje na elektrodě“ 2) při tom přijímá elektrony 3) elektroda se „nabíjí kladně“ Cu / Cu Cu 2+ + 2 e- → Cu 0 2+ Cu Cu 2+ SO 42 Cu 0 Cu 2+. Cu. SO 4 Cu 2+ Cu

pokud oba poločlánky spojíme, vznikne Daniellův článek: obr. 1 ! animace ! napětí 1, 1 V

suchý článek pól Zn obal anoda NH 4 Cl + Mn. O 2 + elektrolyt C grafitová pasta grafitová katoda napětí 1, 5 V ! animace ! pól

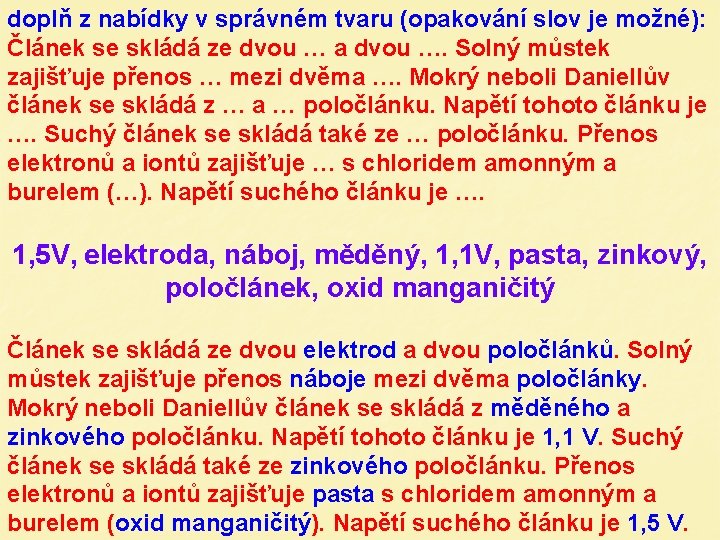

doplň z nabídky v správném tvaru (opakování slov je možné): Článek se skládá ze dvou … a dvou …. Solný můstek zajišťuje přenos … mezi dvěma …. Mokrý neboli Daniellův článek se skládá z … a … poločlánku. Napětí tohoto článku je …. Suchý článek se skládá také ze … poločlánku. Přenos elektronů a iontů zajišťuje … s chloridem amonným a burelem (…). Napětí suchého článku je …. 1, 5 V, elektroda, náboj, měděný, 1, 1 V, pasta, zinkový, poločlánek, oxid manganičitý Článek se skládá ze dvou elektrod a dvou poločlánků. Solný můstek zajišťuje přenos náboje mezi dvěma poločlánky. Mokrý neboli Daniellův článek se skládá z měděného a zinkového poločlánku. Napětí tohoto článku je 1, 1 V. Suchý článek se skládá také ze zinkového poločlánku. Přenos elektronů a iontů zajišťuje pasta s chloridem amonným a burelem (oxid manganičitý). Napětí suchého článku je 1, 5 V.

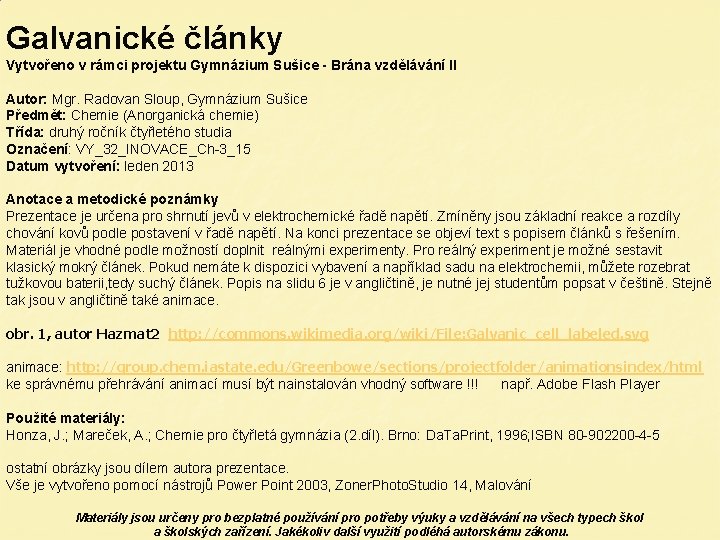

Galvanické články Vytvořeno v rámci projektu Gymnázium Sušice - Brána vzdělávání II Autor: Mgr. Radovan Sloup, Gymnázium Sušice Předmět: Chemie (Anorganická chemie) Třída: druhý ročník čtyřletého studia Označení: VY_32_INOVACE_Ch-3_15 Datum vytvoření: leden 2013 Anotace a metodické poznámky Prezentace je určena pro shrnutí jevů v elektrochemické řadě napětí. Zmíněny jsou základní reakce a rozdíly chování kovů podle postavení v řadě napětí. Na konci prezentace se objeví text s popisem článků s řešením. Materiál je vhodné podle možností doplnit reálnými experimenty. Pro reálný experiment je možné sestavit klasický mokrý článek. Pokud nemáte k dispozici vybavení a například sadu na elektrochemii, můžete rozebrat tužkovou baterii, tedy suchý článek. Popis na slidu 6 je v angličtině, je nutné jej studentům popsat v češtině. Stejně tak jsou v angličtině také animace. obr. 1, autor Hazmat 2 http: //commons. wikimedia. org/wiki/File: Galvanic_cell_labeled. svg animace: http: //group. chem. iastate. edu/Greenbowe/sections/projectfolder/animationsindex/html ke správnému přehrávání animací musí být nainstalován vhodný software !!! např. Adobe Flash Player Použité materiály: Honza, J. ; Mareček, A. ; Chemie pro čtyřletá gymnázia (2. díl). Brno: Da. Ta. Print, 1996; ISBN 80 -902200 -4 -5 ostatní obrázky jsou dílem autora prezentace. Vše je vytvořeno pomocí nástrojů Power Point 2003, Zoner. Photo. Studio 14, Malování Materiály jsou určeny pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Jakékoliv další využití podléhá autorskému zákonu.
