Fuentes Educarte Docente Ernesto Hernandez Funcion Convierte la

Fuentes Educarte --- Docente : Ernesto Hernandez

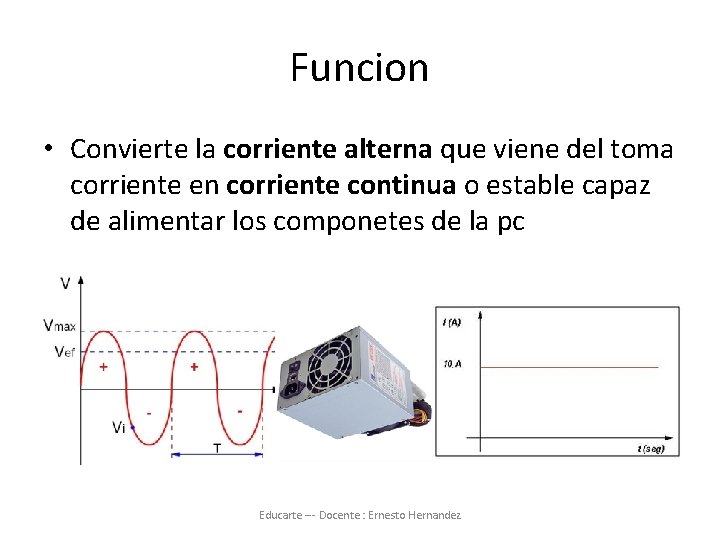

Funcion • Convierte la corriente alterna que viene del toma corriente en corriente continua o estable capaz de alimentar los componetes de la pc Educarte --- Docente : Ernesto Hernandez

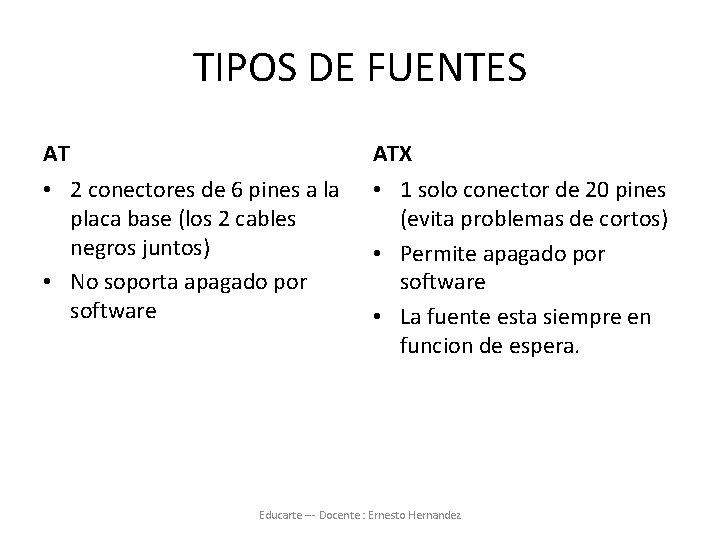

TIPOS DE FUENTES AT ATX • 2 conectores de 6 pines a la placa base (los 2 cables negros juntos) • No soporta apagado por software • 1 solo conector de 20 pines (evita problemas de cortos) • Permite apagado por software • La fuente esta siempre en funcion de espera. Educarte --- Docente : Ernesto Hernandez

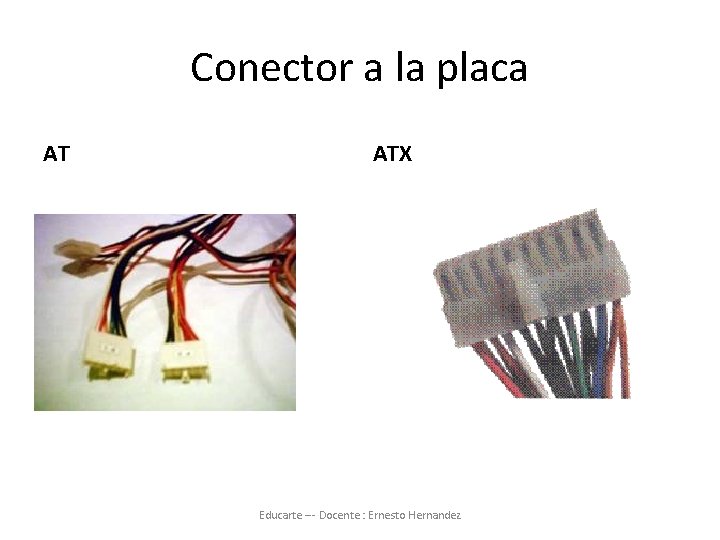

Conector a la placa AT ATX Educarte --- Docente : Ernesto Hernandez

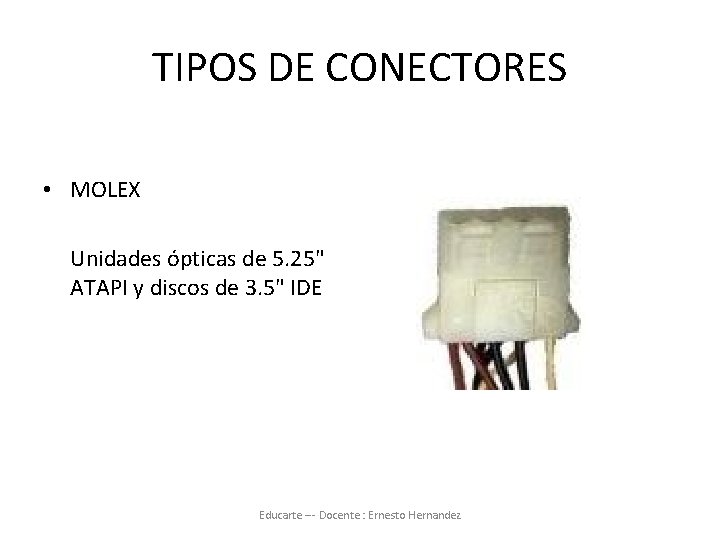

TIPOS DE CONECTORES • MOLEX Unidades ópticas de 5. 25" ATAPI y discos de 3. 5" IDE Educarte --- Docente : Ernesto Hernandez

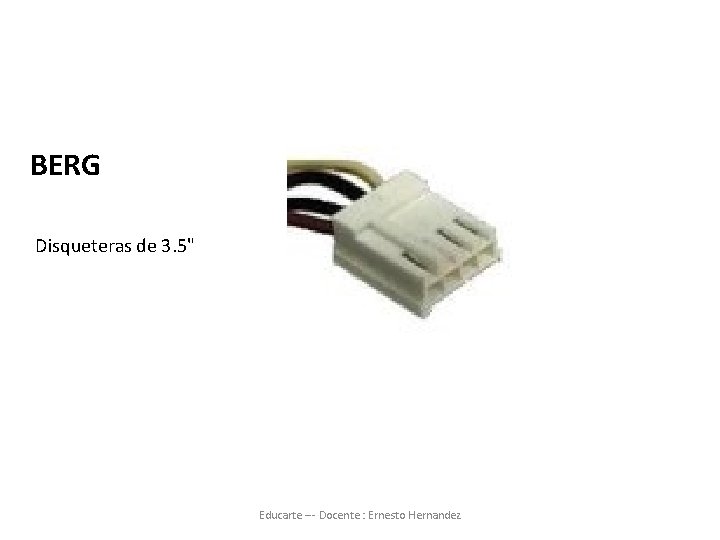

BERG Disqueteras de 3. 5" Educarte --- Docente : Ernesto Hernandez

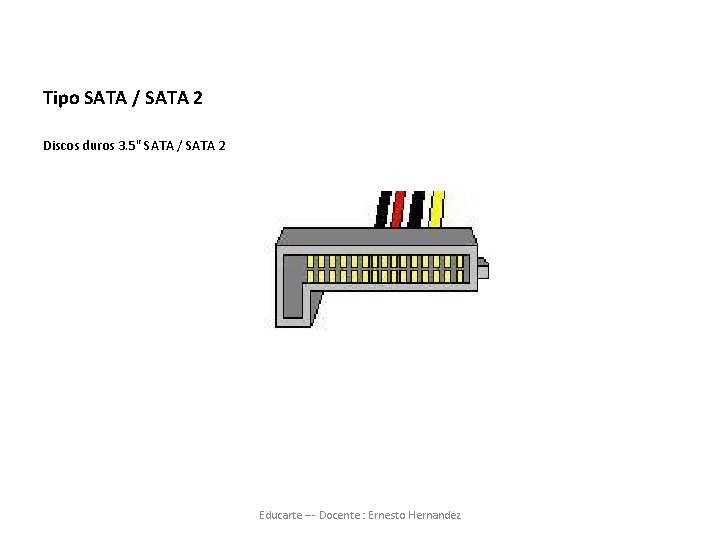

Tipo SATA / SATA 2 Discos duros 3. 5" SATA / SATA 2 Educarte --- Docente : Ernesto Hernandez

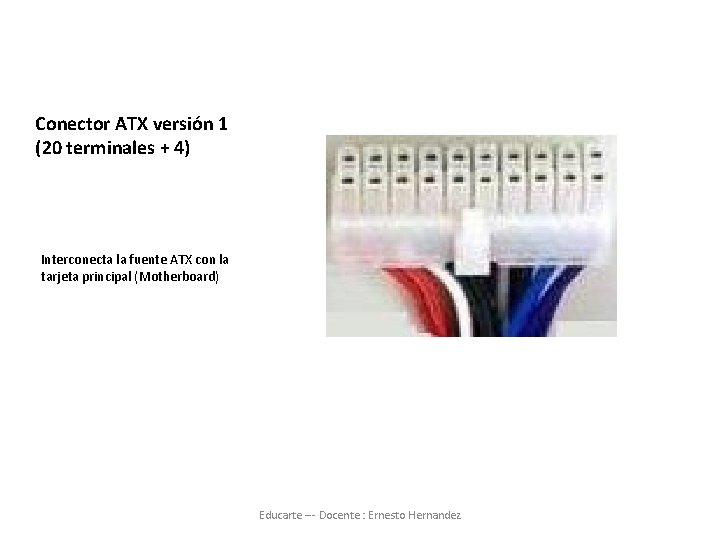

Conector ATX versión 1 (20 terminales + 4) Interconecta la fuente ATX con la tarjeta principal (Motherboard) Educarte --- Docente : Ernesto Hernandez

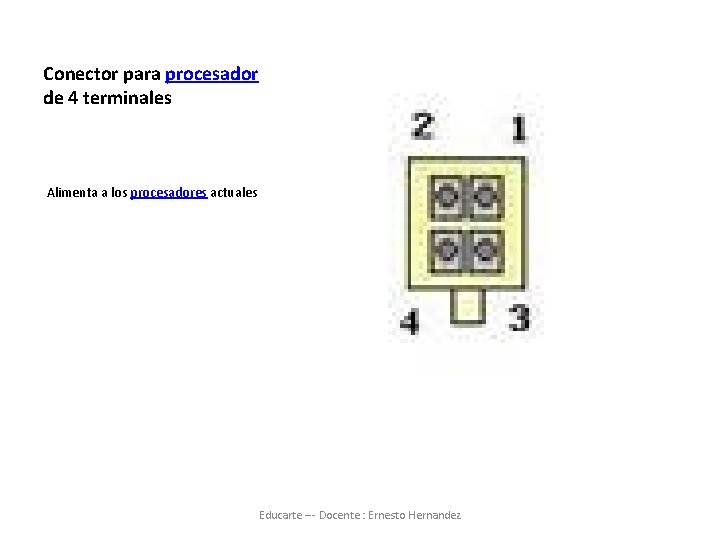

Conector para procesador de 4 terminales Alimenta a los procesadores actuales Educarte --- Docente : Ernesto Hernandez

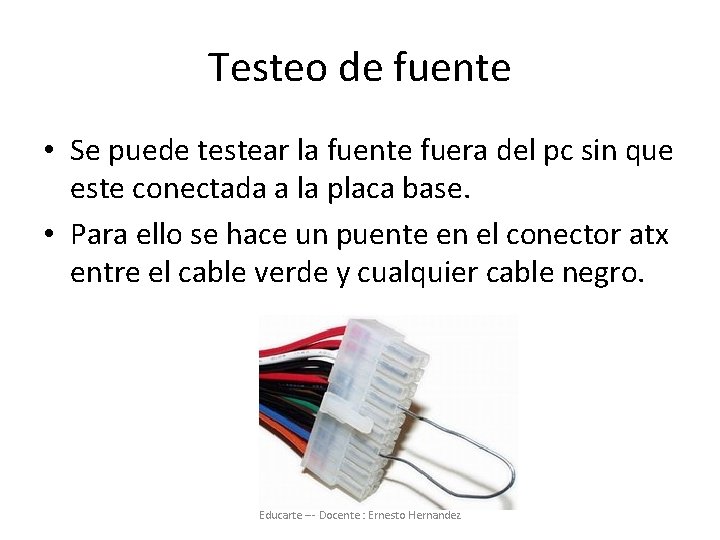

Testeo de fuente • Se puede testear la fuente fuera del pc sin que este conectada a la placa base. • Para ello se hace un puente en el conector atx entre el cable verde y cualquier cable negro. Educarte --- Docente : Ernesto Hernandez

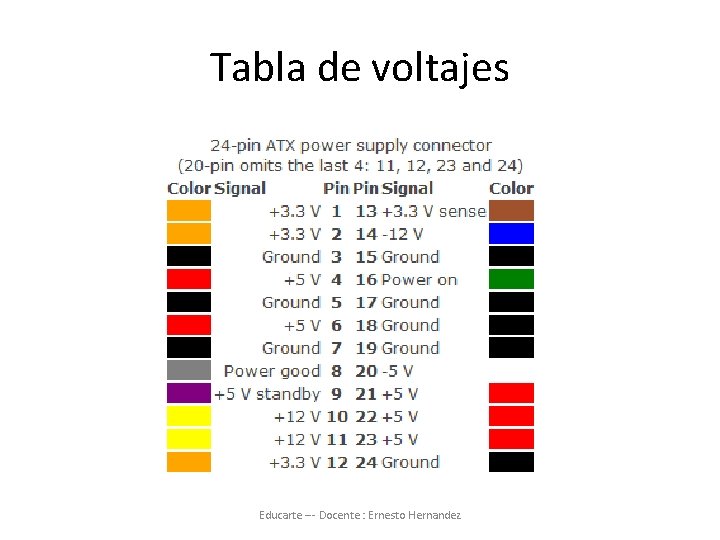

Tabla de voltajes Educarte --- Docente : Ernesto Hernandez
