Fórmulas Químicas Prof. : Renê Machado

FÓRMULAS QUÍMICAS Indica os elementos que formam e molécula com a sua respectiva atomicidade (número de átomos), sem indicar as localizações e ligações. EX. : C 6 H 14 O ; C 5 H 10

FÓRMULA ESTRUTURAL DE KEKULÉ Indica a estrutura plana do composto, indicando as posições dos átomos com suas ligações. EX. : H H H | | | H–C–C–C–H | | | H H H

FÓRMULA ESTRUTURAL PLANA Indica a estrutura do composto sem indicar todas as ligações, somente as principais. EX. : CH 3 – CH 2 – CH 2 – OH ; CH 3 – CH 2 – CH 3

FÓRMULA ESTRUTURAL CONDENSADA Elimina todos os traços representativos das ligações, exceto os traços da dupla e da tripla ligação. Ex. : CH 3 – CH 2– OH CH 3 – O – CH 3 –CH 2– CH 3 | C CH 3 CH 2 OH CH 3 O CH 3 CH(C ) CH 2 CH 3

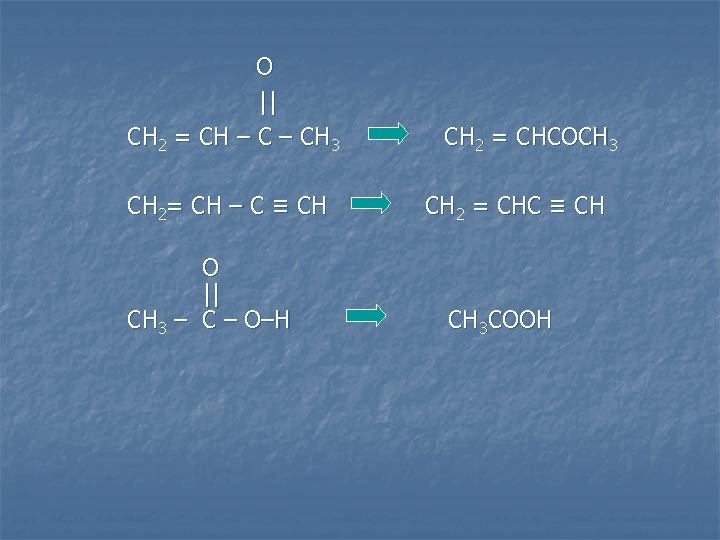

O || CH 2 = CH – CH 3 CH 2= CH – C ≡ CH O || CH 3 – C – O–H CH 2 = CHCOCH 3 CH 2 = CHC ≡ CH CH 3 COOH

Quando o grupo – CH 2 – aparece mais de uma vez em uma cadeia carbônica, e em seqüência, ele pode ser representado assim: (CH 2)n , onde n é o número de vazes em que aparece na cadeia. Ex. : CH 3 –CH 2 –CH 3(CH 2) 2 CH 3

A presença de um grupo – CH 3 em um carbono terciário ou quaternário numa cadeia carbônica ramificada é indicada assim: (CH 3)n, onde n é o número de vezes em que este grupo aparece. Ex. : CH 3 –CH 2 – CH 3 | CH 3 – CH 2 – CH 3 | CH 3 (CH 3) 2 CHCH 2 CH 3 (CH 3) 3 CH 2 CH 3

FÓRMULA ESTRUTURAL DE LINHA DE LIGAÇÃO (TRAÇOS) Talvez o máximo em abreviação de estrutura seja o uso de linhas para representar a estrutura da cadeia carbônica. Esta representação mostra apenas o esqueleto de carbono. Cada segmento de reta representa dois átomos de carbono, um em cada extremidade. Os átomos de hidrogênio são omitidos. Na estrutura da linha de ligação, as ligações múltiplas são representadas por múltiplos segmentos de reta. Ex. : CH 3 – CH = CH – CH 2 – CH 3

Outros átomos que não sejam os átomos de hidrogênio, como o O, C , N, são representados por linhas que unem à extremidade do segmento de reta. Ex. : CH 3 – CH 2 – CH 3 | C O I || CH 3 – CH 2 – OH

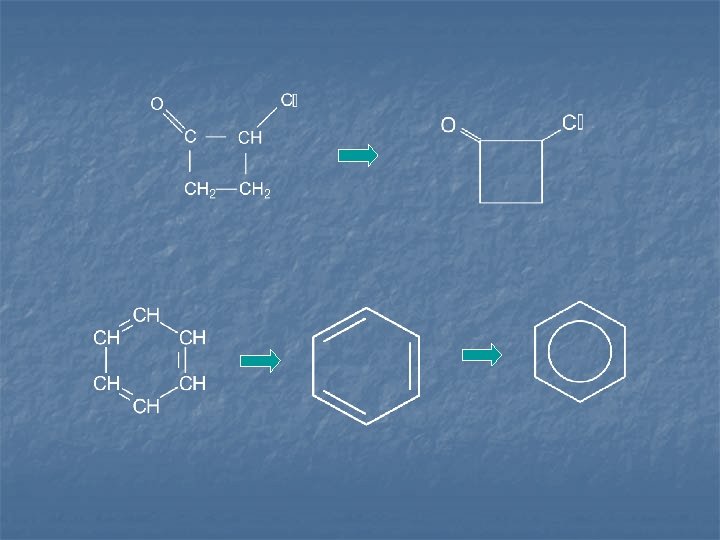

A representação de linhas é também freqüentemente usada para representar estruturas de cadeias fechadas. EX. :
