Fale Rozchodzce si w przestrzeni i zalene od

  • Slides: 69
Download presentation
Fale Rozchodzące się w przestrzeni i zależne od czasu zaburzenie a) Fale mechaniczne (w

Fale Rozchodzące się w przestrzeni i zależne od czasu zaburzenie a) Fale mechaniczne (w materii) b) Fale elektromagnetyczne (w próżni i w materii) c) Fale materii

Stałe uniwersalne Dla próżni

Stałe uniwersalne Dla próżni

Fala podłużna i poprzeczna

Fala podłużna i poprzeczna

Fale mechaniczne Fale przenoszą energię, nie przenoszą masy, mimo przemieszczeń cząsteczek, które drgają, przekazując

Fale mechaniczne Fale przenoszą energię, nie przenoszą masy, mimo przemieszczeń cząsteczek, które drgają, przekazując energię następnym. Rodzaje fal : • podłużne, drgania równolegle do kierunku rozchodzenia się fali, • poprzeczne drgania prostopadle, do kierunku rozchodzenia się fali, • powierzchniowe (około 20 różnych struktur fal).

Rozchodzące się zaburzenie może być jedno-, dwu- i trójwymiarowe. Fale mogą być płaskie, cylindryczne,

Rozchodzące się zaburzenie może być jedno-, dwu- i trójwymiarowe. Fale mogą być płaskie, cylindryczne, kuliste…. Fala płaska rozchodzi się tylko w jednym kierunku, jej czoło (powierzchnia falowa) jest płaszczyzną. Najprostsze rozchodzące się wzdłuż osi x w prawo zaburzenie można zapisać w postaci: gdzie v jest prędkością rozchodzenia się fazy fali, dla fal opisanych przez funkcje trygonometryczne

k = 2π/λ liczba falowa

k = 2π/λ liczba falowa

W zaburzeniach, które przedstawiamy jako grupę fal energia może być przenoszona z inną prędkością

W zaburzeniach, które przedstawiamy jako grupę fal energia może być przenoszona z inną prędkością niż faza każdej z fal. W prowadza się wówczas pojęcie prędkości grupowej.

Zasada superpozycji Dwie lub więcej fal może przebiegać niezależnie od siebie. Oznacza to, że

Zasada superpozycji Dwie lub więcej fal może przebiegać niezależnie od siebie. Oznacza to, że przemieszczenie dowolnej cząstki w ustalonej chwili czasu jest sumą przemieszczeń. Francuzki matematyk J. Fourier wykazał, że dowolny periodyczny ruch cząstki może być przedstawiony w postaci kombinacji liniowej ruchów harmonicznych prostych.

Interferencja fal Efekt nakładania się dwóch lub więcej ciągów falowych Fale stojące Rozważamy dwie

Interferencja fal Efekt nakładania się dwóch lub więcej ciągów falowych Fale stojące Rozważamy dwie fale poruszające się w przeciwnych kierunkach - y 1(t) i y 2(t) oraz falę wypadkową y(t)

Otrzymany wynik oznacza, że cząstka drga w dowolnie wybranym punkcie prostym ruchem harmonicznym i

Otrzymany wynik oznacza, że cząstka drga w dowolnie wybranym punkcie prostym ruchem harmonicznym i drgania wszystkich cząstek mają tę samą częstość. ym x

Drgania struny – fale poprzeczne wychylenie Kierunek propagacji y x Drgania struny , której

Drgania struny – fale poprzeczne wychylenie Kierunek propagacji y x Drgania struny , której masa na jednostkę długości wynosi μ, naprężonej siłą F opisane są równaniem różniczkowym o postaci:

Równanie to wynika z drugiej zasady dynamiki Newtona zastosowanej do poprzecznej struny. Rozwiązaniem tego

Równanie to wynika z drugiej zasady dynamiki Newtona zastosowanej do poprzecznej struny. Rozwiązaniem tego równania jest: gdzie jest pulsacją, = 2 , - częstotliwością, T – okresem, k – liczbą falową

Z analizy rozwiązania równania wyznaczyć można prędkość v rozchodzenia się zaburzenia falowego oraz parametrów

Z analizy rozwiązania równania wyznaczyć można prędkość v rozchodzenia się zaburzenia falowego oraz parametrów k i ω z prędkością V. μ – gęstość liniowa struny, F - siła Wzory te można wyprowadzić również analizując siły F działające na odcinek liny o długości l.

v l F θ F R Siły F rozkładamy na składowe, ΣFx = 0,

v l F θ F R Siły F rozkładamy na składowe, ΣFx = 0, ΣFy ≠ 0, dla składowych Fy można napisać zależności:

Siła 2 Fy wywołuje przyspieszenie cząstek liny skierowane do środka okręgu. Otrzymane zostało wyrażenie

Siła 2 Fy wywołuje przyspieszenie cząstek liny skierowane do środka okręgu. Otrzymane zostało wyrażenie na – prędkość rozchodzenia się fali w linie naprężonej siłą F.

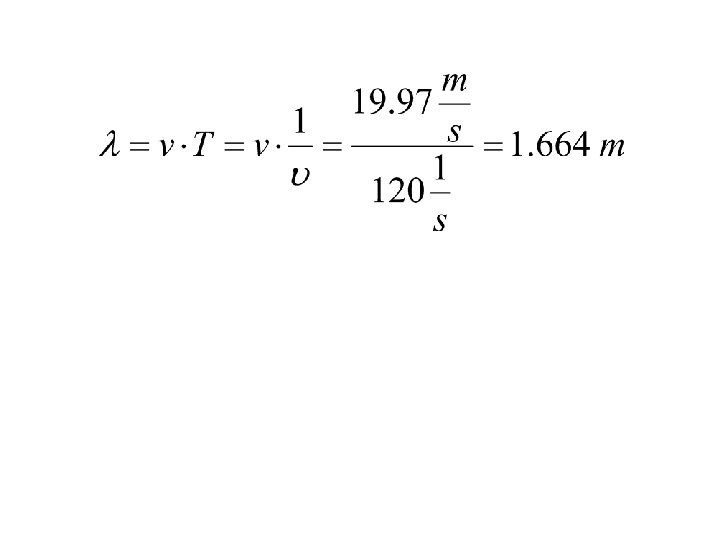

Przykład 1 F Na jednym końcu linki wytwarzana jest za pomocą sznura poprzeczna fala

Przykład 1 F Na jednym końcu linki wytwarzana jest za pomocą sznura poprzeczna fala sinusoidalna, przy czym koniec linki drga do góry i na dół, a największe jego przemieszczenie wynosi 0. 5 cm. Ruch jest ciągle podtrzymywany i powtarza się sinusoidalnie 120 razy na sekundę. a) należy obliczyć prędkość, amplitudę i długość fali tego ruchu falowego, przyjmując że gęstość liniowa linki wynosi 0. 25 kg/m, a przyłożone naprężenie wynosi 90 N. F = 90 N μ = 0. 25 kg/m ym = 0. 25 cm = 120 1/s

Przykład 2 F Rozchodząca się fala ma postać: y = Ym sin (Ax +

Przykład 2 F Rozchodząca się fala ma postać: y = Ym sin (Ax + Bt) Jaka jest prędkość tej fali?

Przykład 3 F Jeden koniec sprężystego pręta połączony jest ze źródłem drgań harmonicznych: Drugi

Przykład 3 F Jeden koniec sprężystego pręta połączony jest ze źródłem drgań harmonicznych: Drugi koniec pręta jest unieruchomiony. Wyznaczyć charakter drgań w dowolnym punkcie pręta, przyjmując, że przy odbiciu od nieruchomego pręta faza zmienia się na przeciwną.

Fala poruszająca się zgodnie z kierunkiem osi x opisana następująco: Fala odbita (zmiana fazy

Fala poruszająca się zgodnie z kierunkiem osi x opisana następująco: Fala odbita (zmiana fazy przy odbiciu): Fala wypadkowa = fala padająca + fala odbita

Fala stojąca

Fala stojąca

Amplituda

Amplituda

Węzły fali stojącej y = 0 Strzałki fali y = ymax

Węzły fali stojącej y = 0 Strzałki fali y = ymax

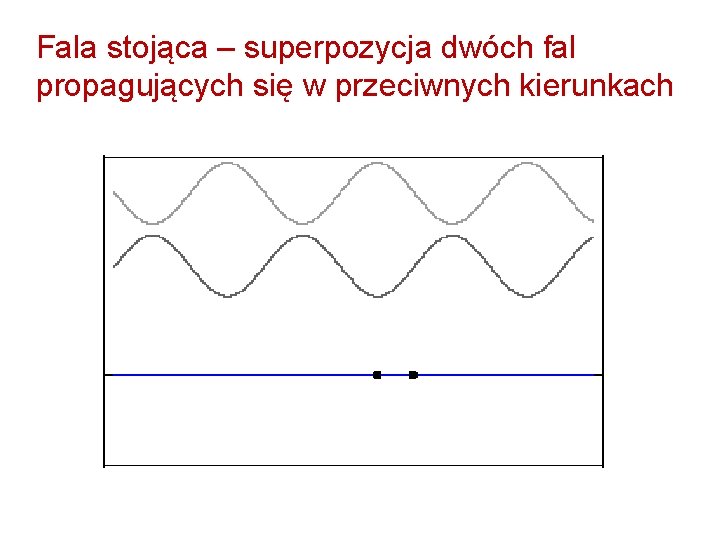

Fala stojąca – superpozycja dwóch fal propagujących się w przeciwnych kierunkach

Fala stojąca – superpozycja dwóch fal propagujących się w przeciwnych kierunkach

Fale akustyczne Są to fale rozchodzące się w gazach (podłużne), cieczach (podłużne i poprzeczne

Fale akustyczne Są to fale rozchodzące się w gazach (podłużne), cieczach (podłużne i poprzeczne w przypadku cieczy o dużej lepkości) i ciałach stałych (podłużne, poprzeczne i powierzchniowe). Fale te można uważać za rozchodzący się z prędkością v impuls zagęszczeń. x y

Fale akustyczne w gazach i cieczach, najczęściej podłużne, rozchodzą się wzdłuż kierunku propagacji, na

Fale akustyczne w gazach i cieczach, najczęściej podłużne, rozchodzą się wzdłuż kierunku propagacji, na przykład x z prędkością : Gdzie B jest modułem sprężystości objętościowej ρ0 – gęstością materiału bez dodatkowych naprężeń, V – objętością, p – ciśnieniem, y – miara przemieszczeń cząstek, y – równoległa do x.

Moduł sprężystości objętościowej K formalnie określa wyrażenie: gdzie: p to ciśnienie, V to objętość,

Moduł sprężystości objętościowej K formalnie określa wyrażenie: gdzie: p to ciśnienie, V to objętość, ∂p/∂V oznacza pochodną cząstkową ciśnienia względem objętości.

Gęstość energii fali akustycznej E 0 - gęstość energii drgań źródła – gęstość energii

Gęstość energii fali akustycznej E 0 - gęstość energii drgań źródła – gęstość energii akustycznej, - k – współczynnik sprężystości, A – amplituda, ω – pulsacja, ρ - gęstość Jak dla oscylatora harmonicznego

Jeżeli na drodze fali ustawimy prostopadle powierzchnię S to w czasie t na tę

Jeżeli na drodze fali ustawimy prostopadle powierzchnię S to w czasie t na tę powierzchnię pada energia fali zawarta w objętości V=Svt Natężenie fali I – moc na jednostkę powierzchni Natężenie fali jest proporcjonalne do kwadratu amplitudy i kwadratu częstości

Przykład 3 F Drgania dźwiękowe o częstotliwości f = 500 Hz i amplitudzie A

Przykład 3 F Drgania dźwiękowe o częstotliwości f = 500 Hz i amplitudzie A = 0. 25 mm rozchodzą się w powietrzu. Długość fali λ = 70 cm. Napisać równanie fali, znaleźć prędkość rozchodzenia się drgań oraz maksymalną prędkość cząsteczek powietrza. Obliczamy prędkość fali v:

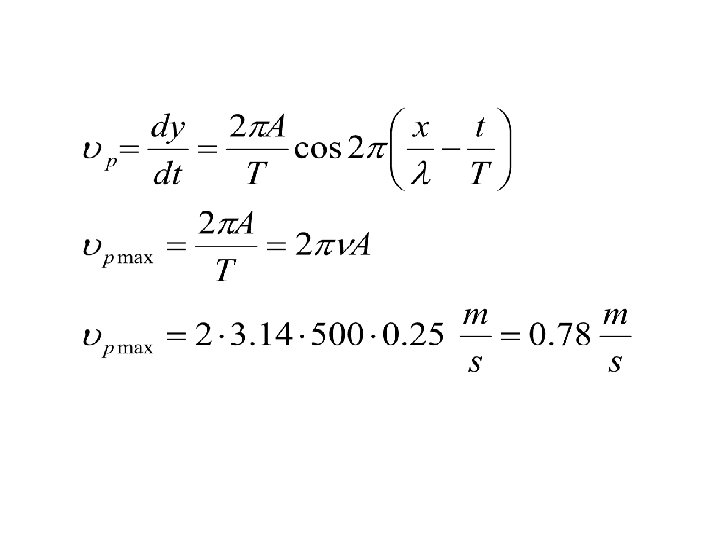

- znane Cząsteczki wykonują ruch harmoniczny w kierunku rozchodzenia się fali. Ich vp prędkość

- znane Cząsteczki wykonują ruch harmoniczny w kierunku rozchodzenia się fali. Ich vp prędkość zmienia się w sposób okresowy i możemy ją obliczyć na podstawie równania fali.

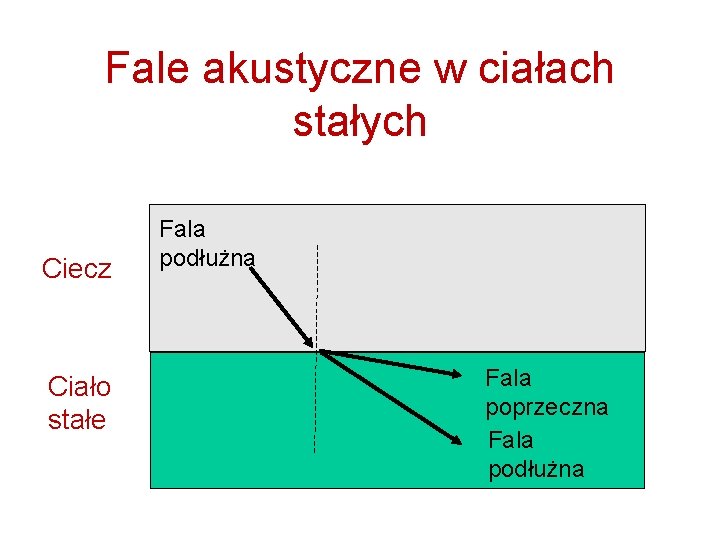

Fale akustyczne w ciałach stałych Ciecz Ciało stałe Fala podłużna Fala poprzeczna Fala podłużna

Fale akustyczne w ciałach stałych Ciecz Ciało stałe Fala podłużna Fala poprzeczna Fala podłużna

L – fala podłużna T – fala poprzeczna Fale akustyczne na granicy ośrodków: ‘

L – fala podłużna T – fala poprzeczna Fale akustyczne na granicy ośrodków: ‘ – odbite, ” - przechodzące

Na granicy ośrodków na przykład ciecz – ciało stałe następuje transformacja fali akustycznej. W

Na granicy ośrodków na przykład ciecz – ciało stałe następuje transformacja fali akustycznej. W ciele stałym pojawiają się dwie fale podłużna i poprzeczna, których współczynniki załamania są różne. Przy zmianach kąta padania można otrzymać falę propagującą się wzdłuż granicy ośrodków – falę powierzchniową. Transformacji fal nie ma w przypadku prostopadłego padania fali na granicę ośrodków.

Fale elektromagnetyczne Równania Maxwella przewidują istnienie fal elektromagnetycznych o prędkości rozchodzenia się w próżni:

Fale elektromagnetyczne Równania Maxwella przewidują istnienie fal elektromagnetycznych o prędkości rozchodzenia się w próżni: (1)

Mgławica, informacje z kosmosu otrzymane dzięki falom elektromagnetycznym Mgławica emisyjna NGC 604 w gwiazdozbiorze

Mgławica, informacje z kosmosu otrzymane dzięki falom elektromagnetycznym Mgławica emisyjna NGC 604 w gwiazdozbiorze Trójkąta (pl/wikipedia/org/

Równania Maxwella przewidują, że zmienne w czasie pole magnetyczne indukuje wirowe pole elektryczne i

Równania Maxwella przewidują, że zmienne w czasie pole magnetyczne indukuje wirowe pole elektryczne i na odwrót, zmienne w czasie pole elektryczne indukuje wirowe pole magnetyczne. Każda zmiana w czasie pola elektrycznego wywoła powstanie zmiennego pola magnetycznego, które z kolei wytworzy zmienne pole elektryczne. Ciąg wzajemnie sprzężonych pól elektrycznych i magnetycznych stanowi falę elekromagnetyczną. Fale elektromagnetyczne możemy podzielić na • stojące (np. wnęka rezonansowa) i • bieżące - rozchodzące się wzdłuż linii przesyłowej lub w wolnej przestrzeni.

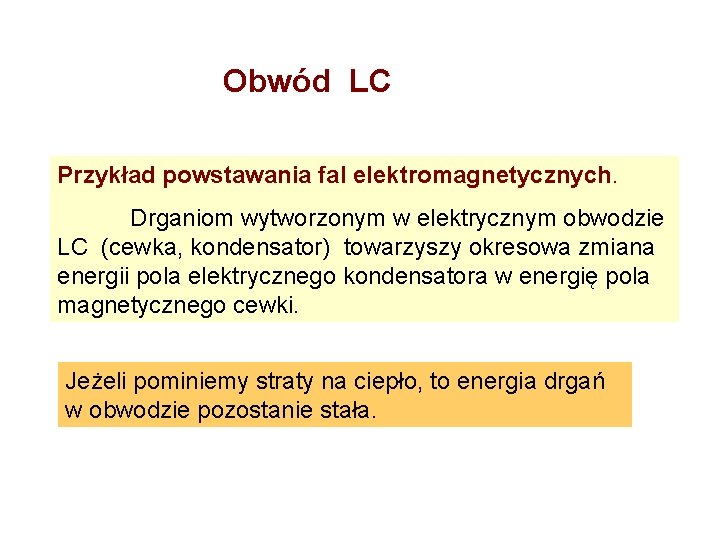

Obwód LC Przykład powstawania fal elektromagnetycznych. Drganiom wytworzonym w elektrycznym obwodzie LC (cewka, kondensator)

Obwód LC Przykład powstawania fal elektromagnetycznych. Drganiom wytworzonym w elektrycznym obwodzie LC (cewka, kondensator) towarzyszy okresowa zmiana energii pola elektrycznego kondensatora w energię pola magnetycznego cewki. Jeżeli pominiemy straty na ciepło, to energia drgań w obwodzie pozostanie stała.

Pole B L C Do generator a drgań Pole E Obwód taki przekształcamy w

Pole B L C Do generator a drgań Pole E Obwód taki przekształcamy w następujący sposób: cewkę redukujemy do prostoliniowego przewodu, okładki kondensatora zmniejszamy, a przewody prostujemy. Pole elektryczne i magnetyczne wypełnia teraz bardzo dużą przestrzeń.

Przekształcanie zamkniętego obwodu drgań w dipol elektryczny E B Do generatora drgań Przekształcony obwód

Przekształcanie zamkniętego obwodu drgań w dipol elektryczny E B Do generatora drgań Przekształcony obwód ma teraz większą zdolność emitowania energii, stał się obwodem otwartym. Powstały obwód stanowi dipol elektryczny o momencie dipolowym zależnym od czasu.

Jeżeli do prętów dipola doprowadzone zostanie napięcie zmienne, to pręty będą się ładować okresowo

Jeżeli do prętów dipola doprowadzone zostanie napięcie zmienne, to pręty będą się ładować okresowo ładunkiem dodatnim i ujemnym. Zatem obwód taki staje się oscylującym dipolem elektrycznym emitującym falę elektromagnetyczną we wszystkich kierunkach. Pole elektryczne dipola w czterech chwilach: +q + - -q t=0 t = 1/8 T + - t = 1/4 T + t = 3/8 T

Wykres biegunowy natężenia fali emitowanej przez z P dipol, znajdujący się na osi z.

Wykres biegunowy natężenia fali emitowanej przez z P dipol, znajdujący się na osi z. Długość odcinka OP jest x proporcjonalna do O natężenia fali emitowanej w danym kierunku. Zmienne napięcie doprowadzone do z generatora powoduje przepływ prądu wzdłuż dipola. Ładunki zbierające się na końcach prętów dipola wytwarzają tam największe napięcia. Drgania elektryczne rozchodzące się wzdłuż dipola dają w wyniku falę stojącą. Fala emitowana przez dipol jest już falą rozchodzącą się w przestrzeni (bieżącą). Fala ta jest spolaryzowana, wektor E jest równoległy do osi dipola, B prostopadły.

Równania falowe E - natężenie pola elektrycznego B – natężenie pola magnetycznego ε 0

Równania falowe E - natężenie pola elektrycznego B – natężenie pola magnetycznego ε 0 przenikalność elektryczna próżni, μ 0 - przenikalność magnetyczna próżni.

Na podstawie wprowadzonych równań Maxwell wykazał, że wzajemnie sprzężone pola elektryczne i magnetyczne tworzą

Na podstawie wprowadzonych równań Maxwell wykazał, że wzajemnie sprzężone pola elektryczne i magnetyczne tworzą falę poprzeczną i obliczył prędkość fali. W fali elekromagnetycznej wektory E i B są prostopadłe do siebie i do kierunku rozchodzenia się fali. Dla fali rozchodzącej się wzdłuż osi x zależność natężenia pola B i E od czasu i położenia ma postać następującą: B = Bmsin(kx - t) (2) E = Em sin(kx - t) - pulsacja, = 2 k - liczba falowa - długość fali T - okres drgań - częstotliwość (4) (5) (3) (4 a) (6)

y Płaska fala elektromagnetyczna poruszająca się w dodatnim kierunku osi x dx • •

y Płaska fala elektromagnetyczna poruszająca się w dodatnim kierunku osi x dx • • • • • • c x z E z B y h c x Pola E i B są zgodne w fazach.

Prostokąt o wymiarach h i dx nie porusza się w przestrzeni. W miarę przesuwania

Prostokąt o wymiarach h i dx nie porusza się w przestrzeni. W miarę przesuwania się fali strumień magnetyczny B będzie się zmieniał, co spowoduje powstanie indukowanych pól elektrycznych. To indukowane pola elektryczne, to składowe elektryczne wytworzonej fali bieżącej. Zastosujmy prawo Faradaya dla obwodu prostokąta o bokach h i dx (pł. xz). (7) (8) Strumień pola magnetycznego przechodzący przez powierzchnię prostokąta (płaszczyzna xz) wynosi: (9) B jest wartością bezwzględną pola w prostokącie

Różniczkowanie po czasie daje (10) Na podstawie prawa Faradaya w postaci (8 ) otrzymujemy

Różniczkowanie po czasie daje (10) Na podstawie prawa Faradaya w postaci (8 ) otrzymujemy (11) stąd (12) (13)

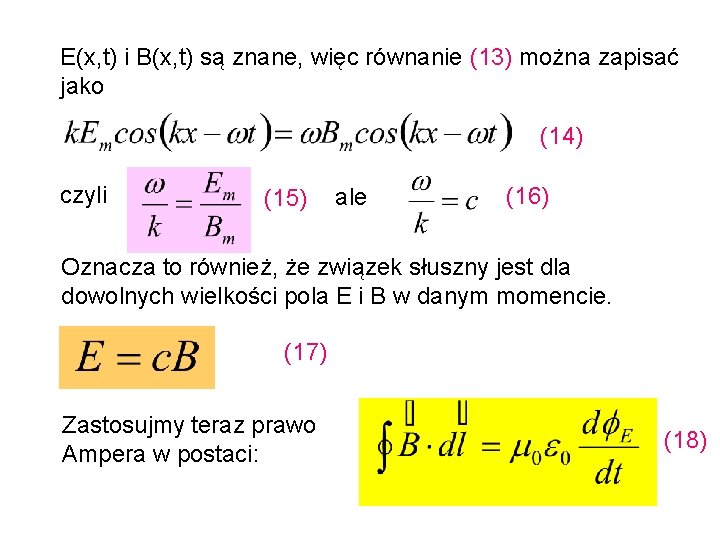

E(x, t) i B(x, t) są znane, więc równanie (13) można zapisać jako (14)

E(x, t) i B(x, t) są znane, więc równanie (13) można zapisać jako (14) czyli (15) ale (16) Oznacza to również, że związek słuszny jest dla dowolnych wielkości pola E i B w danym momencie. (17) Zastosujmy teraz prawo Ampera w postaci: (18)

Całkując to równanie po obwodzie prostokąta o bokach h i dx w płaszczyźnie xy

Całkując to równanie po obwodzie prostokąta o bokach h i dx w płaszczyźnie xy otrzymujemy: (19) Strumień pola elektrycznego przechodzący przez ten prostokąt wynosi: (20) Różniczkując po czasie otrzymujemy: (21) a więc równanie (18 ) można przepisać w postaci (22)

Korzystając z równań (14 ), (22 ) otrzymujemy: (23) stąd (24) Eliminując Em/Bm otrzymamy:

Korzystając z równań (14 ), (22 ) otrzymujemy: (23) stąd (24) Eliminując Em/Bm otrzymamy: c - prędkość światła w teorii (1) elektromagnetyzmu. Maxwell przewidział ten związek przed odkryciem fal radiowych!

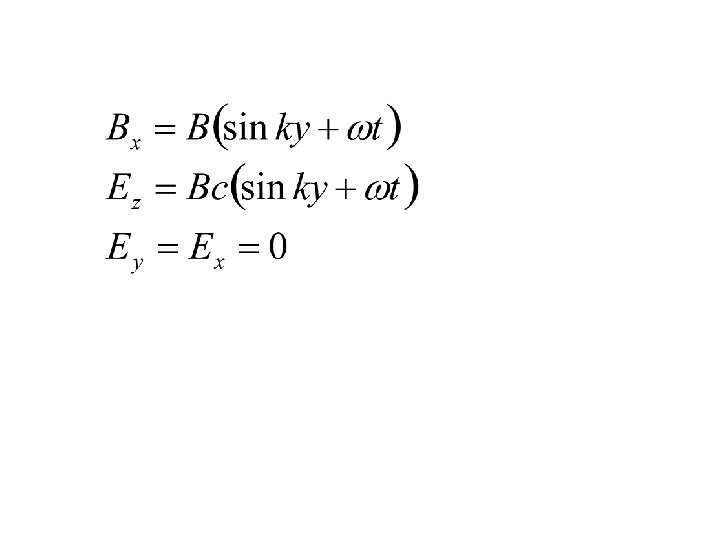

Przykład 4 F Rozważmy falę elektromagnetyczną w próżni, dla której równania opisujące pole magnetyczne

Przykład 4 F Rozważmy falę elektromagnetyczną w próżni, dla której równania opisujące pole magnetyczne mają postać: Jaki jest kierunek rozchodzenia się fali?

Napisz równania opisujące pole elektryczne. Bx x c Ez y z

Napisz równania opisujące pole elektryczne. Bx x c Ez y z

Energia niesiona przez falę elektromagnetyczną B h • h = A y c E

Energia niesiona przez falę elektromagnetyczną B h • h = A y c E x z dx

W pewnej chwili energia d. W zawarta w pudełku o objętości sdx przenoszona przez

W pewnej chwili energia d. W zawarta w pudełku o objętości sdx przenoszona przez falę elektromagnetyczną wynosi d. W = d. WE + d. WB = (u. E + u. B)Adx (25) Energia pola E u. E - gęstość pola E Energia pola B u. B - gęstość pola B (26) ale (17) (28)

Zgodnie z (1) oraz Energia przepływająca przez jednostkową (29) powierzchnię A w jednostkowym czasie.

Zgodnie z (1) oraz Energia przepływająca przez jednostkową (29) powierzchnię A w jednostkowym czasie. (30) (31) Energię tę oznaczono następnie przez S i wprowadzono odpowiadający jej wektor przepływu energii zwany wektorem Pointynga

Wielkość S jest wyrażona przez wartości chwilowe, więc jest funkcją czasu. Wektor S jest

Wielkość S jest wyrażona przez wartości chwilowe, więc jest funkcją czasu. Wektor S jest prostopadły do wektora E i do wektora B. Wektor Pointynga pokazuje kierunek przenoszenia energii. Z trzech wielkości występujących w równaniu (31), jedna ma ściśle określoną wartość: pozostałe c i 0 są mierzalne. Na podstawie równania (1) wykorzystuje się zmierzoną dokładnie wartość prędkości światła c = 2. 99792458 • 108 m/s do wyznaczania wartości 0.

Otrzymane wyrażenie opisujące wektor Pointinga odnosi się do mocy chwilowej przenoszonej przez falę elektromagnetyczną.

Otrzymane wyrażenie opisujące wektor Pointinga odnosi się do mocy chwilowej przenoszonej przez falę elektromagnetyczną. Bardzo często potrzebna jest średnia moc fali. Obliczano średnią wartość kwadratu sinusoidy

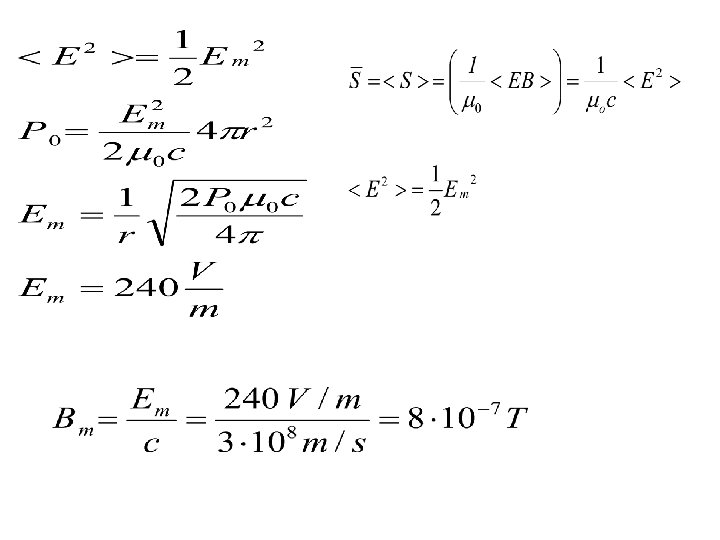

Przykład 5 F Obserwator znajduje się w odległości r = 1 m od punktowego

Przykład 5 F Obserwator znajduje się w odległości r = 1 m od punktowego źródła promieniowania o mocy P 0 = 103 W. Obliczyć wielkości pola elektrycznego i magnetycznego w odległości r, uważając falę za płaską. r=1 m P 0 = 103 W r P 0

Prędkość c, mimo że dotyczy wszystkich fal elektromagnetycznych, nazywa się prędkością światła. W roku

Prędkość c, mimo że dotyczy wszystkich fal elektromagnetycznych, nazywa się prędkością światła. W roku 1888 Heinrich Hertz przeprowadził po raz pierwszy eksperyment, w którym były wytwarzane i odbierane fale elektromagnetyczne, dowodząc tym samym ich istnienia i potwierdzając słuszność równań Maxwella.

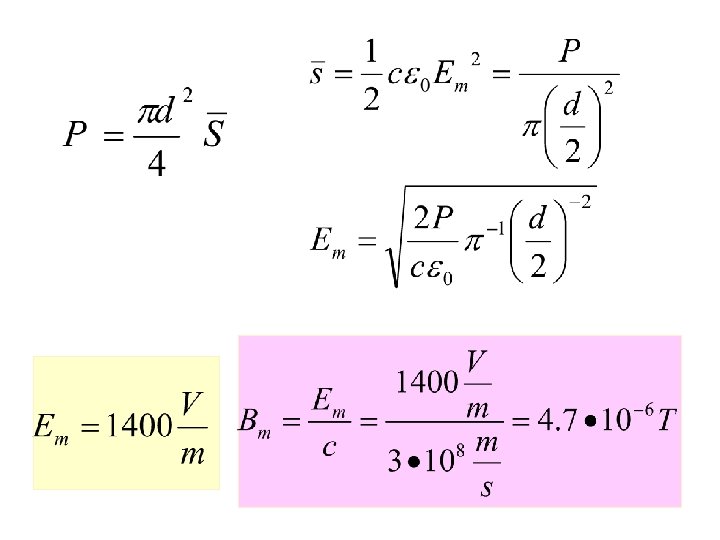

Przykład 6 F. Średnia moc lasera jest równa P = 2. 0 m. W,

Przykład 6 F. Średnia moc lasera jest równa P = 2. 0 m. W, a jego wiązka ma średnicę d = 1 mm. Jaka jest gęstość strumienia energii fali elektromagnetycznej? Jaka jest wartość amplitudy pola elektrycznego? Przyjąć, że laser wysyła płaska falę monochromatyczną. 1 mm

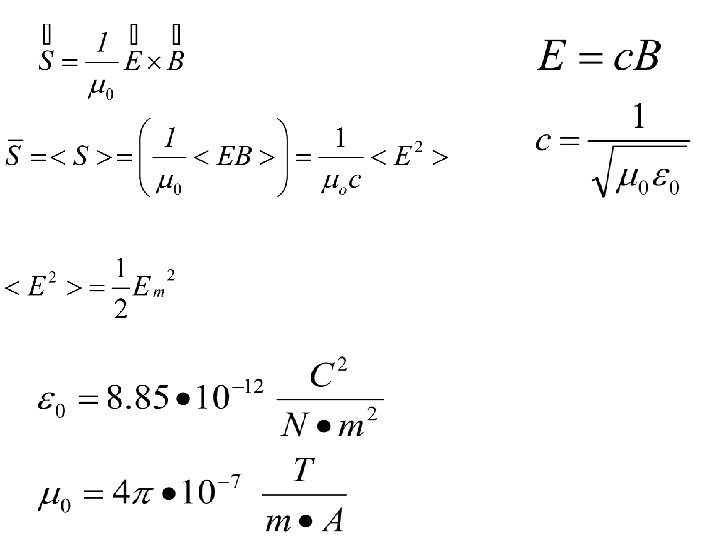

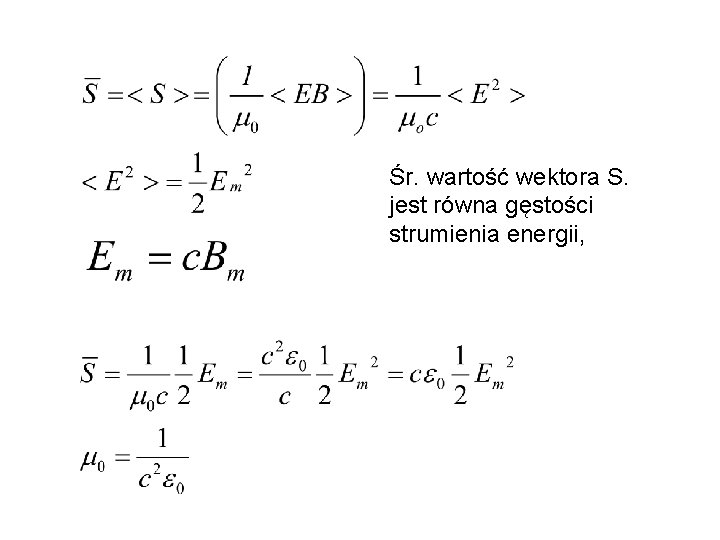

Śr. wartość wektora S. jest równa gęstości strumienia energii,

Śr. wartość wektora S. jest równa gęstości strumienia energii,

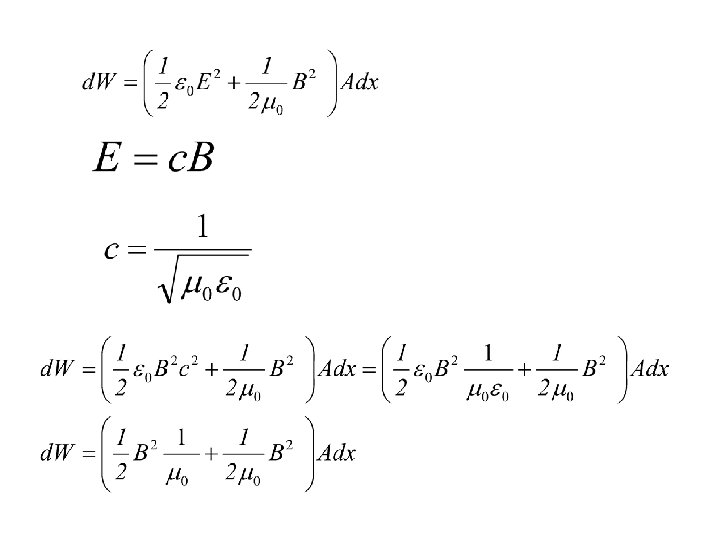

Przykład 7 F Energia fali elektromagnetycznej składa się z energii pola elektrycznego i magnetycznego.

Przykład 7 F Energia fali elektromagnetycznej składa się z energii pola elektrycznego i magnetycznego. Wykazać, że dla fali płaskiej w próżni gęstości obu rodzajów energii są sobie równe. Ile wynosi ich średnia wartość w okresie? Jaka jest średnia moc przenoszona przez falę płaską na jednostkę powierzchni A? Czy otrzymane wyrażenie pozostaje w zgodzie z wzorem Pointynga? A=1

Energia przepływająca w czasie dt przez powierzchnię A Na podstawie wartości wektora Pointynga:

Energia przepływająca w czasie dt przez powierzchnię A Na podstawie wartości wektora Pointynga:
