Pola i fale wiczenia 7 Fala paska polaryzacja

Pola i fale: Ćwiczenia 7 Fala płaska: polaryzacja, moc, energia. Prowadzący ćwiczenia: mgr inż. Mateusz Marek Krysicki Adres e-mail: krysicki. politechnika@gmail. com Strona www: http: //staff. elka. pw. edu. pl/~mkrysick Konsultacje (proszę wcześniej o maila): cz. 12: 15 -14: 00, p. 543 Materiał opracowany przez M. Krysickiego na podstawie wcześniejszych materiałów do przedmiotów POFA i EFWA opracowanych przez M. Celuch, W. Gwarka oraz B. Salskiego

Zadanie 1 •

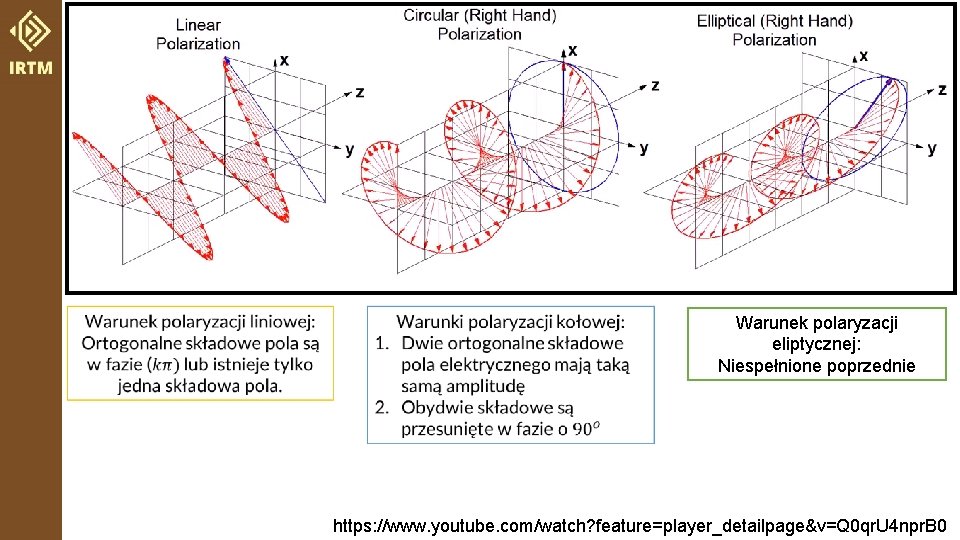

Warunek polaryzacji eliptycznej: Niespełnione poprzednie https: //www. youtube. com/watch? feature=player_detailpage&v=Q 0 qr. U 4 npr. B 0

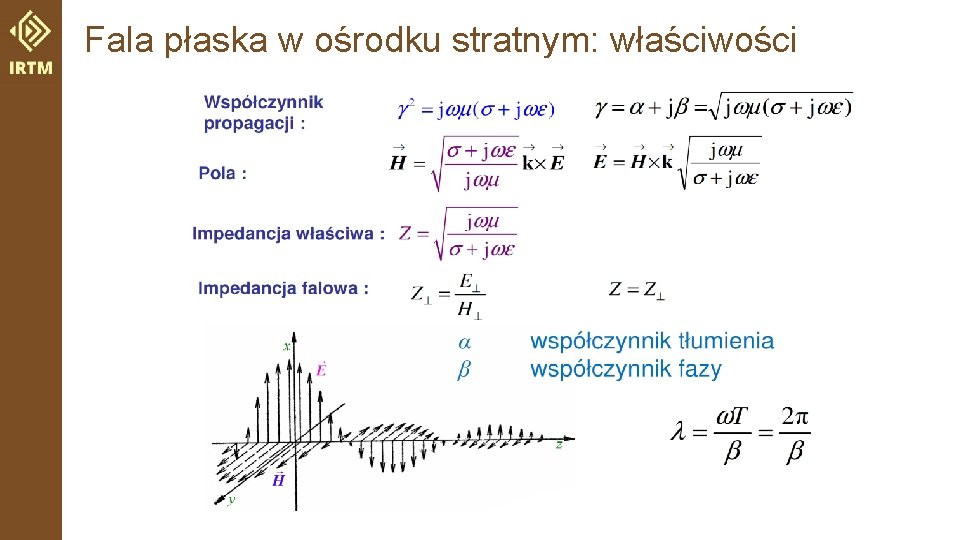

Fala płaska w ośrodku stratnym: właściwości

Fala płaska: wzory ogólne Współczynnik propagacji: Współczynnik strat: Impedancja właściwa ośrodka: Fala płaska: wzory uproszczone Dielektryk małostratny Dobry przewodnik

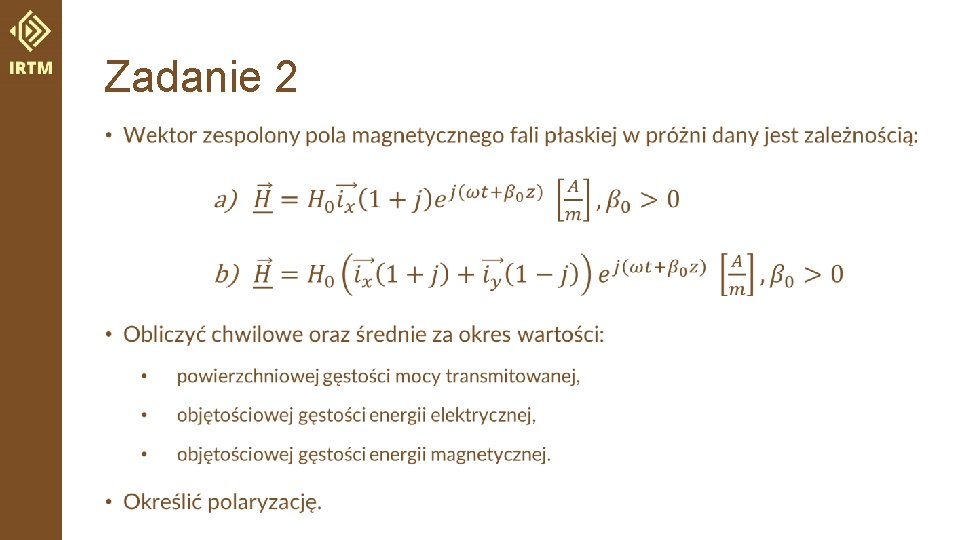

Zadanie 2 •

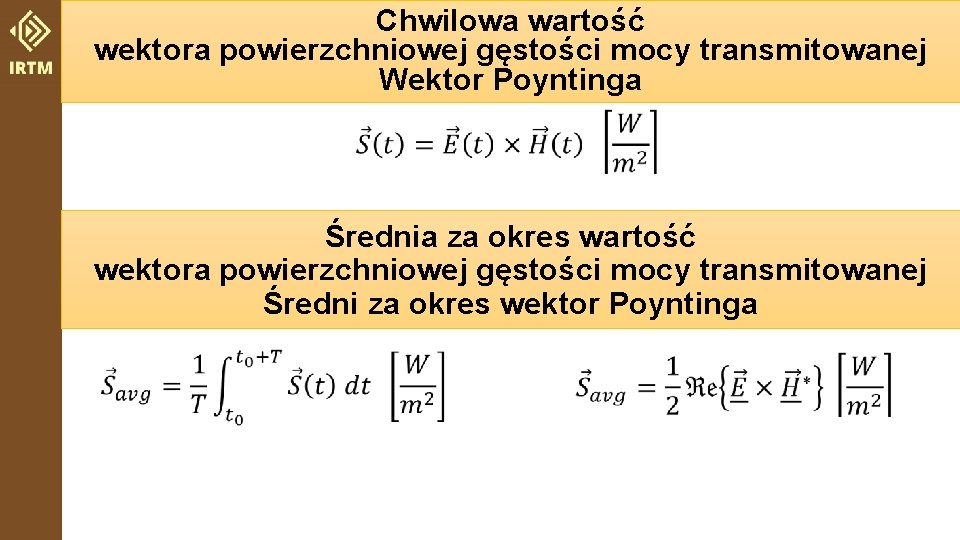

Chwilowa wartość wektora powierzchniowej gęstości mocy transmitowanej Wektor Poyntinga Średnia za okres wartość wektora powierzchniowej gęstości mocy transmitowanej Średni za okres wektor Poyntinga

Chwilowa wartość objętościowej gęstości energii magazynowanej w polu… elektrycznym magnetycznym Przypadek ogólny Ośrodek izotropowy Średnia za okres wartość objętościowej gęstości energii magazynowanej w polu… elektrycznym magnetycznym

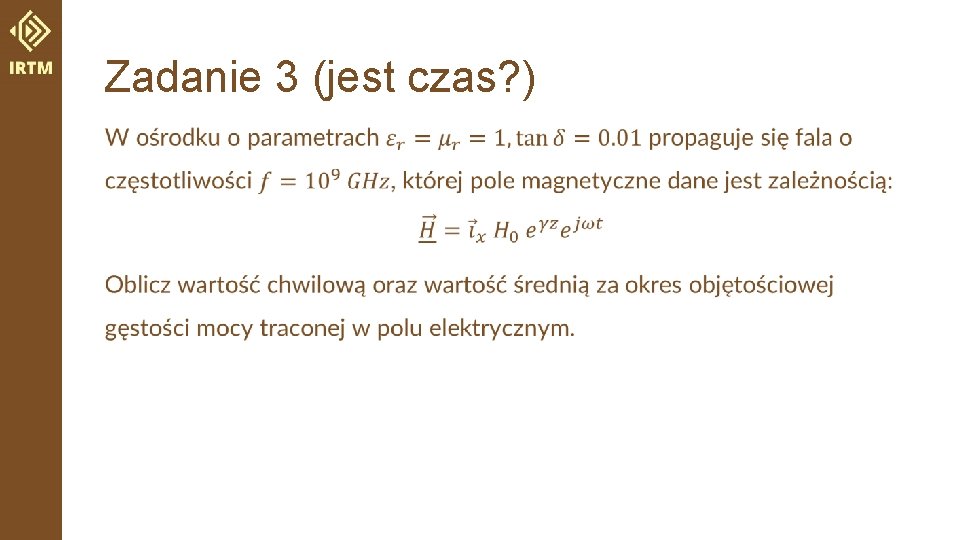

Zadanie 3 (jest czas? ) •

Fala płaska w ośrodku bezstratnym: właściwości

Wartość chwilowa objętościowej gęstości mocy traconej w polu elektrycznym związana z przepływem prądu Średnia za okres wartość objętościowej gęstości energii traconej w polu elektrycznym związana z przepływem prądu

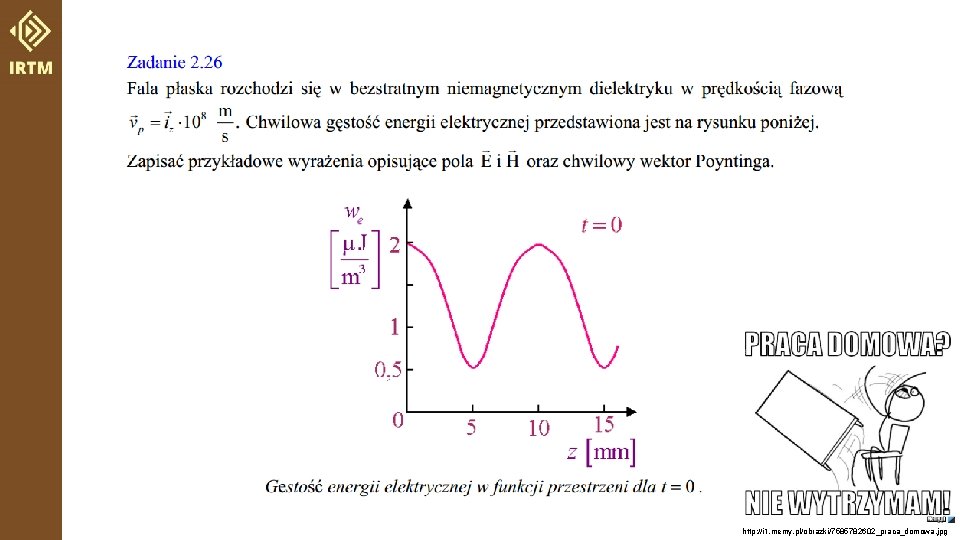

http: //i 1. memy. pl/obrazki/7585782602_praca_domowa. jpg
