Entity Relationship Diagram ERD merupakan suatu diagram yang berisi komponen himpunan entitas dan himpunan

Entity Relationship Diagram ERD merupakan suatu diagram yang berisi komponen himpunan entitas dan himpunan relasi yang dilengkapi dengan atribut-atribut. • Simbol/ Notasi E-R Diagram: •

Entitas • Merupakan individu yang mewakili sesuatu yang nyata dan dapat dibedakan dari sesuatu

Entitas • Merupakan individu yang mewakili sesuatu yang nyata dan dapat dibedakan dari sesuatu yang lainnya (individu: manusia, tempat, obyek, kejadian, konsep). Biasanya berhubungan dengan baris dalam sebuah tabel • Entity Sets (Himpunan Entitas): sekelompok entitas yang sejenis dan berada dalam lingkup yang sama • Contoh: – Himpunan Entitas: Mahasiswa • Entitas: Cahyo, Putri, Mella, dll – Himpunan Entitas Pelanggan • Entitas: Budi, Haryo, Tini, Desi, dll

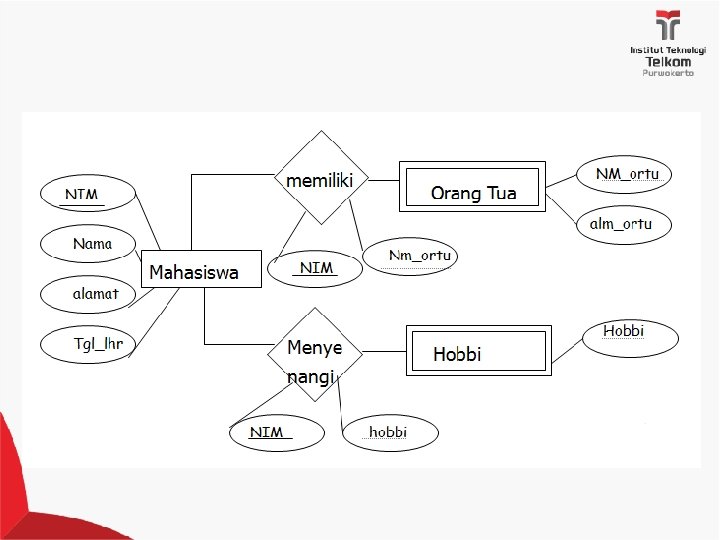

Jenis Entitas • Strong Entity – Himpunan entias yang tidak memiliki ketergantungan dengan entitas

Jenis Entitas • Strong Entity – Himpunan entias yang tidak memiliki ketergantungan dengan entitas lain • Weak Entity – Jimpunan entitas yang keberadaannya tergantung dengan entitas lain. Himpunan entitas ini berarti adalah himpunan entitas yg tidak mempunyai atribut yg menjamin keunikan entitas yg ada

Atribut • Merupakan karakteristik dari sebuah entitas (biasanya berhubungan dengan field dalam sebuah tabel).

Atribut • Merupakan karakteristik dari sebuah entitas (biasanya berhubungan dengan field dalam sebuah tabel). Penentuan atribut bagi suatu entitas didasarkan pada relevansinya terhadap entitas tersebut • Atribut Kunci/ Identifikasi: atribut yang mengidentifikasi entitas. Bersifat unik. contoh: atribut NIM pada himpunan entitas Mahasiswa • Atribut Deskriptif: – Atribut lainnya selain atribut kunci dan berfungsi sebagai penjelasan terhadap entitas – Contoh: atribut nama, alamat, tanggal_lahir pada himpunan entitas Mahasiswa

Atribut • Atribut bernilai banyak (multivalued attribute): – Atribut yang dapat bernilai lebih dari

Atribut • Atribut bernilai banyak (multivalued attribute): – Atribut yang dapat bernilai lebih dari 1 nilai sejenis • Atribut bernilai tunggal (single-valued attribute): – Atribut yg hanya memiliki satu nilai NIM NAMA ALAMAT HOBI 123456 BUDI Jl. Raya Timur Renang, Basket 332156 TONO Jl. Merkeda Baca, Tidur MVA SVA

Atribut • Atribut turunan (Derived Attribute) – Atribut yang nilainya diperoleh dari pengolahan atau

Atribut • Atribut turunan (Derived Attribute) – Atribut yang nilainya diperoleh dari pengolahan atau diturunkan dari atribut/tabel lain NIM NAMA ALAMAT ANGKATAN IPK 13111111 ANI Jalan Bunga 2013 3, 7 13111112 SUSI Jalan Rajawali 2013 3, 3 Atribut Turunan

Atribute Sederhana ( Simple Attribute ) atribut atomik yang tidak dapat dipilah lagi Atribute

Atribute Sederhana ( Simple Attribute ) atribut atomik yang tidak dapat dipilah lagi Atribute Komposit ( Composite Attribute ) atribut atomik yang masih dapat dipilah lagi Contoh : Atribut nama : atribut sederhana (nilai sudah paling kecil / atomik) Atribut alamat : atribut komposit masih dapat dipilah lagi menjadi atribut : jalan, kota, kodepos

 • Atribut bernilai banyak (multivalued attribute) merupakan atribut yang dapat bernilai lebih dari

• Atribut bernilai banyak (multivalued attribute) merupakan atribut yang dapat bernilai lebih dari 1 nilai yang sejenis • Atribut bernilai tunggal (single-valued attribute) merupakan atribut yang hanya mempunyai 1 nilai

Contoh : NIM, Nama dan Alamat atribut bernilai tunggal Hobi atribut bernilai banyak

Contoh : NIM, Nama dan Alamat atribut bernilai tunggal Hobi atribut bernilai banyak

 • Atribut Turunan (Derived Attribute) merupakan atribut yang nilainya diperoleh dari pengolahan atau

• Atribut Turunan (Derived Attribute) merupakan atribut yang nilainya diperoleh dari pengolahan atau diturunkan dari atribut / tabel lain • Contoh : Angkatan, IPK merupakan atribut turunan.

 • Atribut harus bernilai (Mandatory Attribute) merupakan atribut-atribut yang harus diisikan nilainya •

• Atribut harus bernilai (Mandatory Attribute) merupakan atribut-atribut yang harus diisikan nilainya • Atribut tidak harus bernilai (Non Mandatory Attribute/Null) merupakan atribut-atribut yang nilainya boleh dikosongi

Key • Tiga macam kunci: – Superkey • Satu atau lebih atribut yg dapat

Key • Tiga macam kunci: – Superkey • Satu atau lebih atribut yg dapat membedakan entitas satu dengan lainnya dalam himpunan entitas – Candidate Key • Kumpulan atribut minimal yang dapat membedakan entitas satu dengan lainnya dalam himpunan entitas – Primary Key • Salah satu dari candidate key yang digunakan sebagai pengidentifikasi suatu entitas dalam himpunan entitas

Penjelasan Key Contoh : Super. Key : No_KTP+No_SIM+Nama+Alamat No_KTP+No_SIM+Nama No_KTP+No_SIM No_KTP No_SIM Candidate Key

Penjelasan Key Contoh : Super. Key : No_KTP+No_SIM+Nama+Alamat No_KTP+No_SIM+Nama No_KTP+No_SIM No_KTP No_SIM Candidate Key No_KTP No_SIM Primary Key: No_KTP atau No_SIM tergantung kebutuhan

Dasar Pemilihan Primary Key • Key sering digunakan sebagai acuan • Key lebih ringkas

Dasar Pemilihan Primary Key • Key sering digunakan sebagai acuan • Key lebih ringkas • Key adalah unik

Relasi/Relational • Digunakan untuk menunjukkan hubungan antar entitas • Himpunan Relasi (Relationship Sets): kumpulan

Relasi/Relational • Digunakan untuk menunjukkan hubungan antar entitas • Himpunan Relasi (Relationship Sets): kumpulan relasi diantara entitas • Pada tabel tersebut, terlihat bahwa terdapat relasi antara entitas mahasiswa dengan mata kuliah • Andi mempelajari mata kuliah Internet I • Rudi mempelajari Internet I dan Network I

Model E-R Diagram

Model E-R Diagram

Kardinalitas / Derajad Relasi • Jumlah maksimum entitas yang dapat berelasi dengan entitas pada

Kardinalitas / Derajad Relasi • Jumlah maksimum entitas yang dapat berelasi dengan entitas pada himpunan entitas lain • Macam-macam Kardinalitas – Satu ke satu (One to One) • Setiap entitas pada himpunan entitas A berhubungan paling banyak dengan satu entitas pada himpunan entitas B dan juga sebaliknya

 • Satu ke Banyak (One to Many) – Setiap entitas pada himpunan entitas

• Satu ke Banyak (One to Many) – Setiap entitas pada himpunan entitas A berhubungan dengan banyak entitas pada himpunan entitas B, tetapi tidak sebaliknya

 • Banyak ke banyak (Many to Many) – Setiap entitas pada himpunan entitas

• Banyak ke banyak (Many to Many) – Setiap entitas pada himpunan entitas A berhubungan dengan banyak entitas pada himpunan entitas B, dan sebaliknya

ERD dengan Kamus Data • Pada sistem yang kompleks, penggambaran atribut dalam sebuah ERD

ERD dengan Kamus Data • Pada sistem yang kompleks, penggambaran atribut dalam sebuah ERD seringkali terlihat rumit sehingga pendeklarasian atribut harus menggunakan kamus data • Contoh: • Kamus Data: – Dosen = {Nama, Alamat_dosen} – Mengajar = {Nama, Kode_mk, waktu, ruang} – Mata_Kuliah = {Kode_mk, nama)mk, sks}

 • Derajad Relasi Minimum: – Menunjukkan hubungan minimum yang boleh terjadi dalam suatu

• Derajad Relasi Minimum: – Menunjukkan hubungan minimum yang boleh terjadi dalam suatu relasai antar himpunan entitas. Nilai derajad relasi minimum hanya boleh 0 atau 1

 • Relasi dalam notasi lain

• Relasi dalam notasi lain

 • Contoh • Kamus Data: – Mahasiswa = {NIM, Nama, Alamat} – Mempelajari

• Contoh • Kamus Data: – Mahasiswa = {NIM, Nama, Alamat} – Mempelajari = {NIM, Kode_MK, WAKTU, Ruang} – Mata_kuliah = { Kode_MK, nama_mk, sks}

Jenis Relasi • Relas Tunggal (Unary Relation) – Relasi yang terjadi antar himpunan entitas

Jenis Relasi • Relas Tunggal (Unary Relation) – Relasi yang terjadi antar himpunan entitas yang sama

 • Relasi Biner : Merupakan relasi yang terjadi dari sebuah himpunan entitas ke

• Relasi Biner : Merupakan relasi yang terjadi dari sebuah himpunan entitas ke himpunan entitas lain yang berbeda. Entitas 1 R 1 Entitas 2

Jenis Relasi • Relasi Ganda (Redundant Relation) : Relasi ganda yaitu relasi yang terjadi

Jenis Relasi • Relasi Ganda (Redundant Relation) : Relasi ganda yaitu relasi yang terjadi antara dua himp. Entitas yang memiliki lebih dari satu relasi Entitas 1 R 2 Entitas 2

Jenis Relasi • Relasi Multi Entitas (N-ary Relation) – Relasi yang terdiri dari 3

Jenis Relasi • Relasi Multi Entitas (N-ary Relation) – Relasi yang terdiri dari 3 / lebih himpunan entitas

Participation Constraint • Menjelaskan batasan keikutsertaan dari suatu entity terhadap hubungannya dengan entity yang

Participation Constraint • Menjelaskan batasan keikutsertaan dari suatu entity terhadap hubungannya dengan entity yang lainnya. • Total Participation : menyatakan instance dari suatu entity harus berhubungan dengan instance dari entity lainnya. • Partial Participation : menyatakan setiap instance dari suatu entity tidak harus berhubungan dengan instance dari entity lainnya. • Contoh : setiap departemen harus dipimpin oleh seorang manager/karyawan (total participation) dan tidak semua karyawan yang memimpin suatu departemen (partial participation). employee 1 manages 1 departement

Tahap Pembuatan Entity Relationship Diagram 1. Mengidentifikasikan dan menetapkan seluruh himpunan entity yang akan

Tahap Pembuatan Entity Relationship Diagram 1. Mengidentifikasikan dan menetapkan seluruh himpunan entity yang akan terlibat. 2. Menentukan atribut-atribut dari setiap entity. 3. Menentukan atribut primary key dari setiap entity. 4. Menentukan relationship antar entity. 5. Menentukan atribut-atribut dari setiap relationship (jika ada). 6. Menentukan Cardinality Ratio. 7. Menentukan Participation Constraint.

Studi Kasus : Rental VCD FILM • Spesifikasi Database – Data dari film berupa

Studi Kasus : Rental VCD FILM • Spesifikasi Database – Data dari film berupa : judul, jumlah kepingan, jumlah film. – Film yang disewakan dikelompokkan ke dalam kelompok film yang terdiri dari jenis film dengan masing-masing jenis memiliki harga sewa yang berbeda, artinya jenis film menentukan harga sewanya. – Data customer yang menyewa berupa : no identitas, jenis identitas, nama dan alamat. – Setiap customer dapat menyewa lebih dari satu film. – Satu judul film dapat disewa oleh beberapa customer. – Lama sewa sesuai dengan jumlah film, terhitung dari tgl menyewa. – Setiap keterlambatan pengembalian akan dikenakan denda per hari dan per film. nilai dari denda sudah ditetapkan (konstan).

Tahap Pembuatan Entity Relationship Diagram 1. Mengidentifikasikan entity-entity yang ada. entity-entity : Kelompok. Film,

Tahap Pembuatan Entity Relationship Diagram 1. Mengidentifikasikan entity-entity yang ada. entity-entity : Kelompok. Film, Customer. 2. Menentukan atribut-atribut dari setiap entity. Entity Atribut Film judul, jml_keping, jml_film Kelompok. Film jenis, harga_sewa Customer no_identitas, jenis_identitas, nama, alamat 3. Menentukan primary key dari setiap entity. Entity Atribut Film kode_film, judul, jml_keping, jml_film Kelompok. Film jenis, harga_sewa Customer no_identitas, jenis_identitas, nama, alamat

Tahap Pembuatan Entity Relationship Diagram cont’d 4. Menentukan relationship antar entity. Entity Relationship Film

Tahap Pembuatan Entity Relationship Diagram cont’d 4. Menentukan relationship antar entity. Entity Relationship Film Entity Dikelompokkan Customer Menyewa Kelompok. Film 5. Menentukan atribut-atribut dari setiap relationship (jika ada). Relationship dikelompokkan Menyewa Atribut tgl_sewa, total_film, tgl_kembali, total_harga, denda

Tahap Pembuatan Entity Relationship Diagram cont’d 6. Menentukan Cardinality Rasio. Entity Film Customer Relationship

Tahap Pembuatan Entity Relationship Diagram cont’d 6. Menentukan Cardinality Rasio. Entity Film Customer Relationship dikelompokkan Menyewa Entity Cardinality Rasio Kelompok. Film N: 1 Film N: M 7. Menentukan participation constraint. – Setiap film harus merupakan anggota dari suatu jenis film, sehingga film memiliki total participation terhadap relationshipnya dengan entity kelompok film. – Setip customer tidak harus selalu menyewa film dan setiap film tidak harus disewa oleh customer. Sehingga entity-entity ini memiliki partial participation relationship antar keduanya.

Entity Relationship Diagram Rental VCD FILM judul jenis kode_film harga_sewa kelompokfilm 1 dikelompokkan jml_keping

Entity Relationship Diagram Rental VCD FILM judul jenis kode_film harga_sewa kelompokfilm 1 dikelompokkan jml_keping Film N jml_film N jenis_identitas no_identitas Customer nama M alamat tgl_sewa total_film menyewa tgl_kembali total_harga denda

Tugas • Buatlah kelompok maks 5 anak • Download materi pertemuan 4 di http:

Tugas • Buatlah kelompok maks 5 anak • Download materi pertemuan 4 di http: //faiz. dosen. ittelkompwt. ac. id/pemodelan-basis-data/ • Kerjakanlah sebaik mungkin, kumpulkan hardcopy dan file ppt • Presentasi minggu depan, diskusi bersama

Buat aturan bisnis kemudian rancanglah ER Diagramnya, sertakan pula relasi kardinalitas beserta batasan partisipasi

Buat aturan bisnis kemudian rancanglah ER Diagramnya, sertakan pula relasi kardinalitas beserta batasan partisipasi total/ parsialnya

Pilih salah satu • • • Sistem perpustakaan Sistem penyewaan mobil Sistem hotel Sistem

Pilih salah satu • • • Sistem perpustakaan Sistem penyewaan mobil Sistem hotel Sistem perkuliahan Sistem manajemen ruangan Sistem minimarket Sistem kepegawaian Sistem Journal Sistem skripsi/tesis Sistem rumah sakit Sistem parkir
