ERD Entity Relationship Diagram PENGERTIAN ERD Model yang

ERD Entity Relationship Diagram

PENGERTIAN ERD • Model yang digunakan untuk mendesain database. • Tujuan ERD : Menggambarkan data yang berelasi pada sebuah database.

KOMPONEN PENYUSUN ERD

KETERANGAN 1. Entity merupakan objek yang dapat dibedakan dengan yang lain dalam dunia nyata. Dalam entity ada yang disebut sebagai Entity set yaitu kumpulan dari entity yang sejenis. Contoh: tempat (ruangan , kantor, rumah, dll), kendaraan (mobi, motor, becak, dll). 2. Attribute Atribut adalah karakteristik dari entity atau relationship, yang menyediakan penjelasan detail tentang entiy atau relationship tersebut. atribut dalam ERD digambarkan dalam bentuk oval. atribut terdiri dari beberapa jenis yaitu: *key *atribut simple *atribut multivalue *atribut komposit

LANJUTAN 3. Relasi adalah hubungan yang terjadi antara satu atau lebih entity 4. Kardinalitas (derajat relasi) Kardinalitas relasi menunjukkan jumlah maksimum entitas yang dapat berelasi dengan entitas pada himpunan entitas lain. Jenis - jenis kardinalitas : a. One to one contoh: pegawai dan departemen dimana setiap pegawai hanya bekerja pada 1 departemen. b. One to many contoh: 1 depertemen memiliki banyak pegawai. c. Many to one contoh: bimbingan krs. d. Many to many contoh: mahasiswa dengan mata kuliah.

CONTOH

ACCESS MATERI Dapat Download di http: //www. kacacerita. wordpres. com

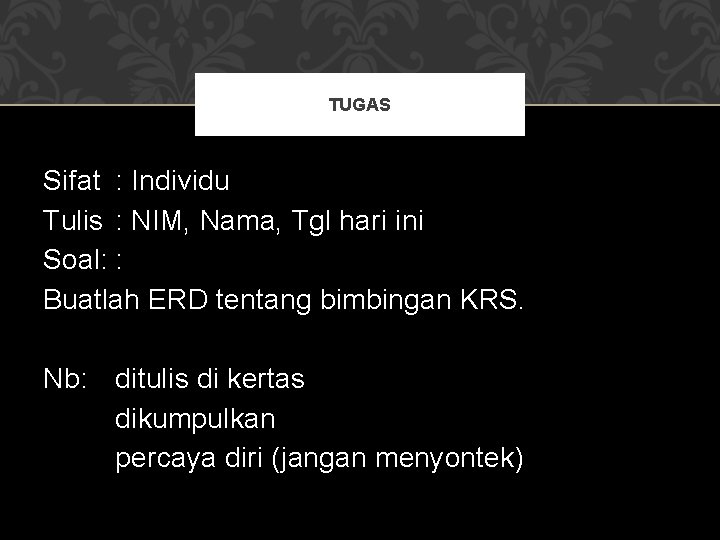

TUGAS Sifat : Individu Tulis : NIM, Nama, Tgl hari ini Soal: : Buatlah ERD tentang bimbingan KRS. Nb: ditulis di kertas dikumpulkan percaya diri (jangan menyontek)
