ENGRENAGENS Engrenagens so elementos rgidos utilizados na transmisso

ENGRENAGENS Engrenagens são elementos rígidos utilizados na transmissão de movimentos rotativos entre eixos. Consistem basicamente de dois cilindros nos quais são fabricados dentes. A transmissão se da através do contato entre os dentes. Como são elementos rígidos, a transmissão deve atender a algumas características especiais, sendo que a principal é a que não haja qualquer diferença de velocidade entre pontos em contato quando a transmissão do movimento. Eventuais diferenças fariam com que houvesse perda do contato ou o travamento, quando um dente de engrenagem motora tenta transmitir velocidade além da que outro dente da mesma engrenagem em contato transmite.

Os processos de fabricação de engrenagens podem ser divididos em duas categorias: • Conformação : • Todos dentes feitos ao mesmo tempo em um molde. 1. Fundição 2. Sinterização • Precisão do dente dependente da qualidade da matriz. 3. Molde de injeção • Ferramentas de alto custo. 4. Extrusão • Produção de altas quantidades. 5. Repuxe a frio 6. Estampagem • Em geral menos preciso que usinagem. Dentes suaves e precisos. • Usinagem: Quando requerido alta precisão e funcionamento silencioso. 1. Processos grosseiro 2. Processos de acabamento Técnicas de remoção de material para cortar ou polir a forma do dente na temperatura ambiente

Conformação: • Fundição em molde de cera: • Sinterização: • Molde de Injeção: • Extrusão: • Repuxo a Frio: • Estampagem:

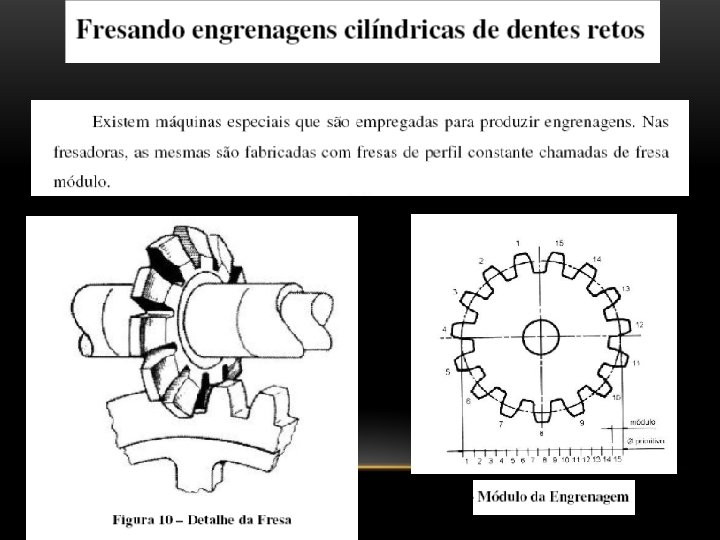

Usinagem: MAIOR PARTE ENGRENAGENS METÁLICAS USADAS PARA TRANSMITIR POTÊNCIA (USINAGEM DE MATERIAIS FUNDIDO, FORJADO OU DISCO LAMINADO A QUENTE) PROCESSOS GROSSEIROS • Fresamento de Forma:

Este processo é dividido em dois subgrupos: forjamento e estampagem. Classificam-se como forjamento : extrusão e trefilação, laminação, forjamento em matriz. O processo de estampagem resume-se em ferramenta de corte. Forjamento Estampagem

Tabela de Qualidade das Engrenagens

Características gerais ∞ São utilizados em eixos paralelo ou reversos. ∞ A relação de transmissão e contates. ∞ Transmitem forças sem deslizamentos. ∞ Seu funcionamento e seguro. ∞ Possuem vida longa em relação a outros tipos de ∞ Resistem bem as sobrecargas. ∞ Custos com manutenção reduzida. ∞ Possuem bom rendimento. ∞ O índice de ruídos e maior em relação a outras ∞ transmissões.

Engrenagem cilíndrica de dentes retos Os dentes são dispostos paralelamente entre si e em relação ao eixo. É o tipo mais comum de engrenagem e o de mais baixo custo. É usada em transmissão que requer mudança de posição das engrenagens em serviço, pois é fácil de engatar. É mais empregada na transmissão de baixa rotação do que na de alta rotação, por causa do ruído que produz

Engrenagem cilíndrica de dentes helicoidais

Engrenagens cônicas com dentes retos

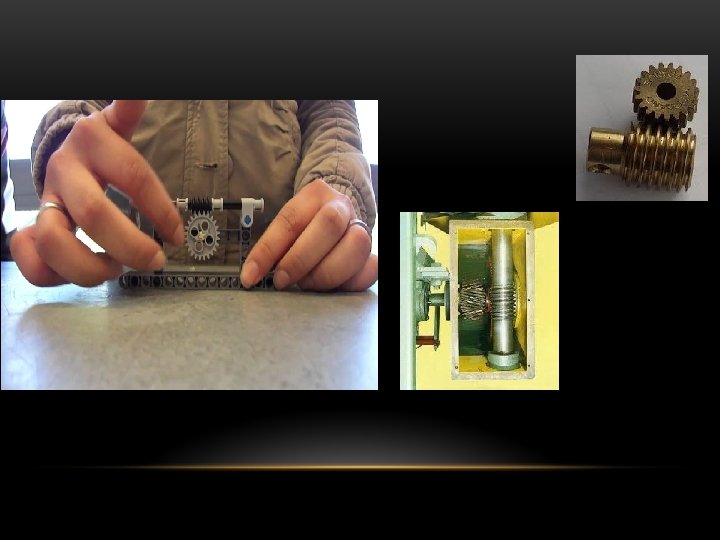

Parafuso sem Engrenagens de parafuso sem fim. Engrenagens sem-fim são usadas quando grandes reduções de transmissão necessárias. Esse tipo de engrenagem costuma ter reduções de 20: 1, chegando até a números maiores do que 300: 1. Muitas engrenagens sem-fim têm uma propriedade interessante que nenhuma outra engrenagem tem: o eixo gira a engrenagem facilmente, mas a engrenagem não consegue girar o eixo. Isso se deve ao fato de que o ângulo do eixo é tão pequeno que quando a engrenagem tenta girá-lo, o atrito entre a engrenagem e o eixo não deixa que ele saia do lugar. Essa característica é útil para máquinas como transportadores, nos quais a função de travamento pode agir como um freio para a esteira quando o motor não estiver funcionando. Cálculo

EPT 3: eletromecânica Alunos : Gabriel Fernando Alves Santana Elizeu Rodrigues Paulo Lucas Alves Mota

FIM
