Meios de Transmisso Meios de Transmisso 2 Meios

Meios de Transmissão

Meios de Transmissão 2

Meios de Transmissão 3

Meios de Transmissão • Guiados (Wired) • Cabo Par-Trançado • Cabo Coaxial • Fibra Ótica • Não-Guiados (Wireless) • Rádio • Infra-vermelho • Laser • Microondas • Salélite 4

Meios de Transmissão • Cabeamento de Par Trançado (Twisted Pair) - Constitui-se de dois fios enrolados de forma helicoidal. • Efeito pelicular: devido às componentes resistivas dos cabos. • Sinais analógicos e digitais. • Baixo custo e facilidade de instalação. • Frequência máxima de transmissão: comprimento e espessura do cabo. - Longas distâncias (Km): 20 Kbps. - Pequenas distâncias (dezenas de m): 100 Mbps. 5

Meios de Transmissão • Cabeamento de Par Trançado (Twisted Pair) • Consiste em cabos metálicos protegidos por PVC isolante • São os mais utilizados atualmente • Fácil instalação (flexíveis) • Alta velocidade de transmissão • Baixo custo • Qual a vantagem em ser trançado? 6

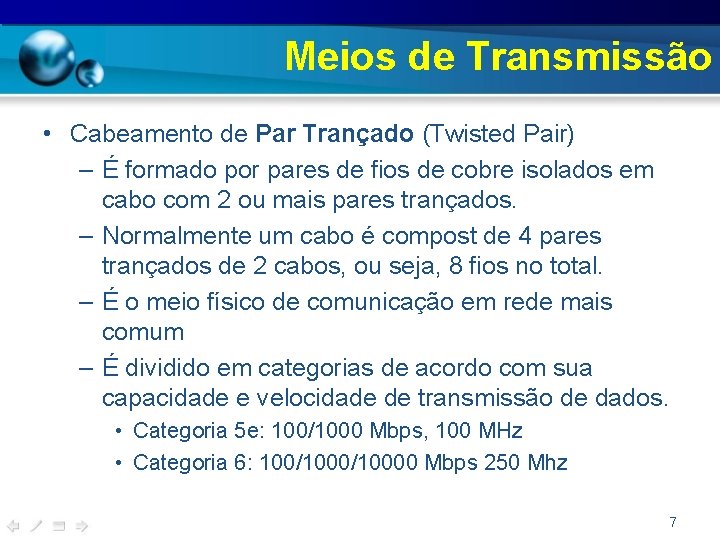

Meios de Transmissão • Cabeamento de Par Trançado (Twisted Pair) – É formado por pares de fios de cobre isolados em cabo com 2 ou mais pares trançados. – Normalmente um cabo é compost de 4 pares trançados de 2 cabos, ou seja, 8 fios no total. – É o meio físico de comunicação em rede mais comum – É dividido em categorias de acordo com sua capacidade e velocidade de transmissão de dados. • Categoria 5 e: 100/1000 Mbps, 100 MHz • Categoria 6: 100/10000 Mbps 250 Mhz 7

Meios de Transmissão • Cabeamento de Par Trançado (Twisted Pair) – Tipos Comuns • Não blindados - UTP (Unshielded Twisted Pair) – Mais utilizado • Blindados - STP (Shielded Twisted Pair) – Melhor blindagem eletromagnética 8

Meios de Transmissão • Cabeamento de Par Trançado (Twisted Pair) – Tipos Especiais • Screened shielded twisted pair (S/STP) – Também chamado de Screened Fully shielded Twisted Pair (S/FTP) – Possui blindagem especial para cada par, além da blindagem dos 4 pares – Para ter boa performance, é necessário um bom aterramento 9

Meios de Transmissão • Cabeamento de Par Trançado (Twisted Pair) – Categorias 10

Meios de Transmissão • Cabeamento de Par Trançado (Twisted Pair) UTP STP 4 Pares 25 Pares 11

Meios de Transmissão • Cabeamento de Par Trançado (Twisted Pair) – Conector 12

Meios de Transmissão ➲ Cabo Coaxial ● ● ● Constituído de um condutor cilíndrico isolado envolto por uma malha de cobre uma capa plástica de proteção. Minimizar ruídos perdar em altas frequências. Há basicamente dois padrões de cabos coaxiais: 75 e 50. 13

Meios de Transmissão ● ● 50 são denominados de cabos banda básica: um frequência de transmissão, ou duas se for utilizada modulação FSK. 75 são denominados de cabos banda larga: permite a multiplexação por divisão de freqüência (FDM) de vários canais. - Aplicações de TV a Cabo. ● A atenuação do sinal no cabo coaxial depende: - do comprimento; das características elétricas; da freqüência do sinal e do número de conectores existentes. 14

Meios de Transmissão ➲ Cabo Coaxial ● ● ● Atualmente quase não utilizado em redes Era muito utilizado em redes locais (barramento) Ainda é utilizado em redes de TV a Cabo 15

Meios de Transmissão ➲ Cabo Coaxial ➲ Dois condutores de cobre concêntricos: condutor central e a malha metálica. ➲ Comunicação bidirecional: transmite e recebe no mesmo cabo coaxial. ➲ Tecnologias utilizadas: ➲ Banda base: um único sinal de dados presente no cabo a cada vez (p. ex. padrão Ethernet). ➲ Banda larga: cabo com múltiplos canais. Cada canal pode tratar um sinal diferente sem interferência um no outro (p. ex. TV por Assinatura. 16

Meios de Transmissão ➲ Cabo Coaxial ➲ Conectores 17

Meios de Transmissão • Cabo de Fibra óptica - Um sistema de transmissão ótico tem três componentes: - A fonte de luz - Luz policromático de comprimento de onda centrado em 0. 8 m. - Sinal produzido por LED ou por laser semicondutor. ● - O meio de transmissão (fibra) O detetor fotodetectores, transforma sinais ótico em sinais elétrico, photodiodos (tempo de resposta em torno de 1 s 1 Gbps 18

Meios de Transmissão • Cabo de Fibra óptica – Transporte de pulsos de luz onde cada pulso é um bit. – Trabalha em alta velocidade com transmissão ponto -a-ponto – Baixa taxa de erros. – Repetidores bem espaçados. – Imunidade a ruídos eletromagnéticos. – Pouco volume e peso. – Utiliza LEDs (fibras multimodo) ou LASER (basicamente monomodo) como fontes luminosas. 19

Meios de Transmissão • Cabo de Fibra óptica 20

Meios de Transmissão ➲ Cabo de Fibra óptica Composição do Cabo 21

Meios de Transmissão ➲ Cabo de Fibra óptica ➲ Tipos de fibras ➲ Multimodo: Possui vários modos, devido ao fenômeno de espalhamento do sinal. ➲ Monomodo: devido a possuírem diâmetros de apenas alguns comprimentos de ondas, elas funcionam como guias de onda. ● Fibras monomodos são mais caras que Fibras multimodos. ● Fibras monomodos são mais precisas que Fibras multimodos. 22

Meios de Transmissão ➲ Cabo de Fibra óptica ➲ Tipos de Cabos ➲ Monomodo (distâncias acima de 80 km) ➲ Multimodo ➲ ➲ Indice degrau o densidade do núcleo permanece constante o distância até 2 km na velocidade de 100 Mbps Índice gradual o densidade varia gradualmente, sendo mais alta no centro o distâncias até 3 km na velocidade de 100 Mbps 23

Meios de Transmissão ➲ Cabo de Fibra óptica ➲ Modos de Propagação 24

Meios de Transmissão ➲ Cabo de Fibra óptica – Vantagens • • • Largura de banda Atenuação (50 Km) munidade à interferência eletromagnética Resistência a corrosão (vidro e plástico -> cobre) Peso Imune a derivações – Desvantagens • Instalação/manutenção • Unidirecional • Custo 25

Meios de Transmissão ➲ Cabo de Fibra óptica 26

Meios de Transmissão • Materiais dos cabos de fibra óptica – Sílica (vidro): • Utilizado em grandes distâncias. • Material tradicional. • Grande largura de banda. – Plástico: • Menor alcance que a de sílica. • Mais barato que a fibra óptica de sílica. • Possível substituto para os cabos de par trançado para as redes internas, largura de banda muito maior que o cabo de par trançado. 27

Meios de Transmissão • Composição da fibra óptica – Núcleo. – Casca. – Revestimentos: • Primário: usualmente acrilato, 900 μm • Secundário: invólucro de proteção, gel ou silicone, etc. , conforme o emprego da fibra: gel de petróleo, silicone, anti-roedores, etc. • Capa. 28

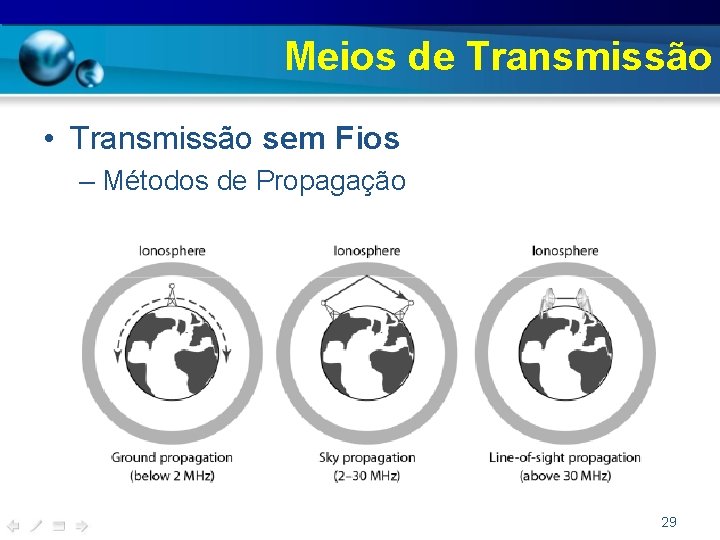

Meios de Transmissão • Transmissão sem Fios – Métodos de Propagação 29

Meios de Transmissão - Comunicação sem fio - Transmissão via Ondas de Rádio - Seguindo a curvatura da terra Utilizando a ionoesfera 3 Khz a 1 Ghz A grande maioria é Omnidirecional - - Tx e Rx não precisam estar alinhados Baixa e média frequência (penetrar paredes) AM, FM, TV. Telefone sem fio. . . 30

Meios de Transmissão - Comunicação sem fio - Transmissão via Ondas de Rádio – Sinal transportado com o campo eletromagnético. – Bidirecional. – O ambiente afeta a propagação: • Reflexão. • Obstrução por objetos. • Interferência de outros sinais. – Modos de propagação do sinal de rádio depende da frequencia. • Propagação acompanhando a superfície terrestre. • Propaga por reflexão na ionosfera e pela curvatura da Terra. 31

Meios de Transmissão - Comunicação sem fio - Transmissão via Ondas de Rádio 32

Meios de Transmissão - Comunicação sem fio - Transmissão em Microondas Comunicação por visada direta - Antenas Parabólicas e - Repetidores distantes até 50 Km. - Absorção da água em aproximadamente 8 GHz - Largamente utilizada em comunicação de longa distância: telefonia celular e distribuição de TV - 1 a 300 Ghz - Sempre unidirecionais - Impede interferência entre duas antenas diferentes – Problemas ao atravessar paredes – Telefonia celular, redes de satélites e Wireless. LAN - 33

Meios de Transmissão - Tipos de Antenas 34

Meios de Transmissão Comunicação sem fio - Transmissão Infravermelho e Ondas Milimétricas ➲ ● ● ● Comunicação de curta distância: controle remoto 300 GHz a 400 THz Utilizadas para curto alcance Não penetram paredes (controle remoto) Apesar de ser mais utilizada para baixas velocidades, tem padrões de altas velocidades Susceptibilidade a interferência de luz forte ambiente 35

Meios de Transmissão ➲ - Transmissão de Luz Sinalização por luz 36

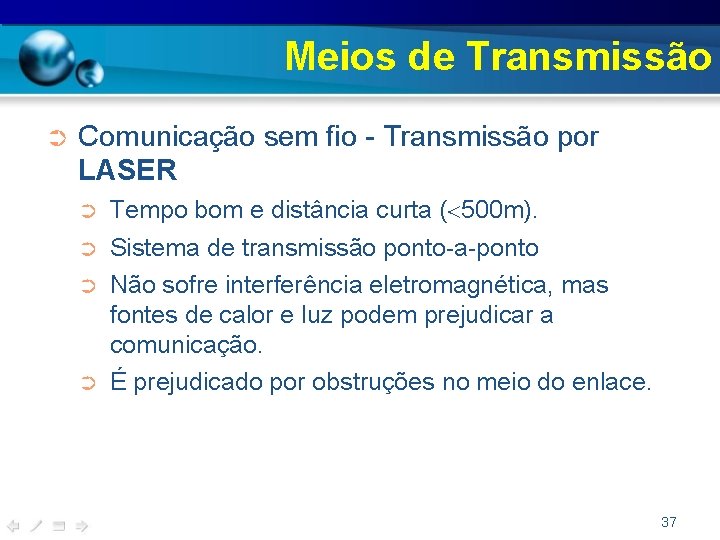

Meios de Transmissão ➲ Comunicação sem fio - Transmissão por LASER ➲ ➲ Tempo bom e distância curta ( 500 m). Sistema de transmissão ponto-a-ponto Não sofre interferência eletromagnética, mas fontes de calor e luz podem prejudicar a comunicação. É prejudicado por obstruções no meio do enlace. 37

Meios de Transmissão • Comunicação sem fio - Transmissão por LASER • Veja o efeito do calor que desalinha o sinal transmitido. 38

Meios de Transmissão ➲ Comunicação por satélites - Altas taxa de transmissão; Atraso de transmissão; Sistema broadcast; Transmissão FDM e Custo- benefício: - Geografia - Tipo de transmissão móvel, broadcast, etc. - Custo de instalação e manutenção. ➲ Satélites de baixa orbitas (LEO) 39

Meios de Transmissão ➲ Comunicação sem fio - Comunicações via Satélite ➲ Em sua forma mais simples pode ser considerado um grande repetidor de microondas no céu ➲ Contém diversos transponders 40

Meios de Transmissão ➲ Comunicação sem fio – WLAN (Wireless Local Area Network) ➲ Rede de acesso sem fio compartilhada conecta hosts ao roteador através de um “ponto de acesso” wireless. ➲ Wireless (Wire = Fio Less = Livre): É o termo aplicado aos dispositivos de informática ligados em redes sem fio, ou seja, as informações são transportadas pelo ar, através de ondas eletromagnéticas (ondas de radiofrequência) ou infravermelho. ➲ Os hosts pertencentes a uma mesma LAN wireless compartilham um mesmo canal de radiofrequência. 41
