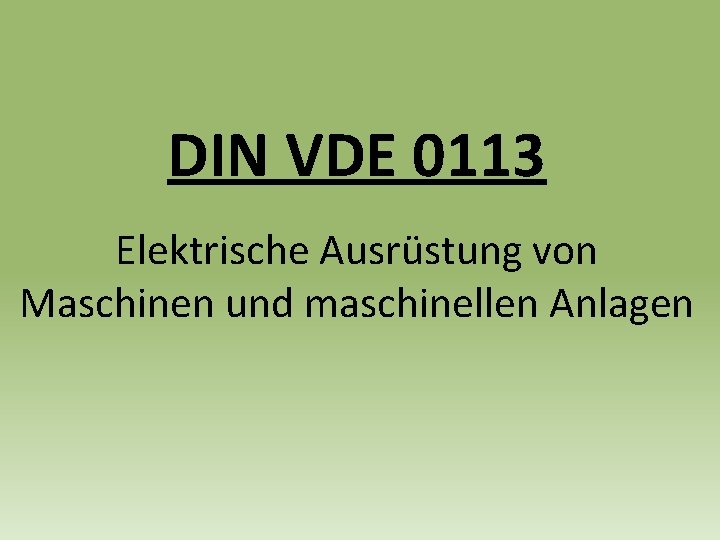

DIN VDE 0113 Elektrische Ausrüstung von Maschinen und maschinellen Anlagen

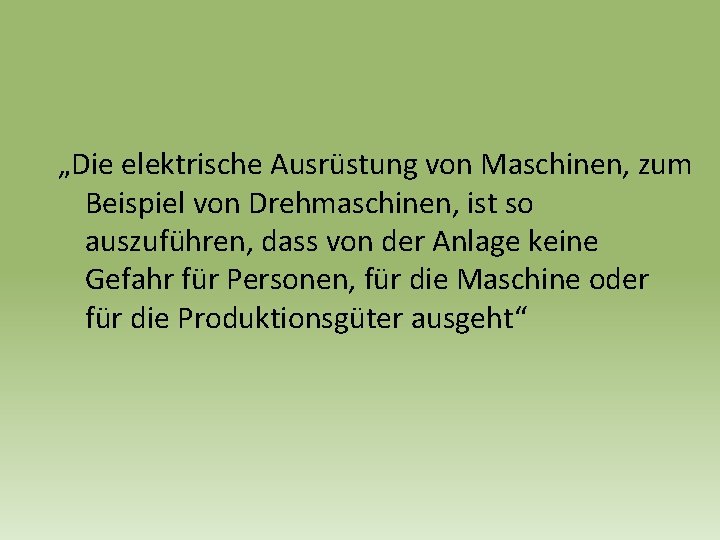

„Die elektrische Ausrüstung von Maschinen, zum Beispiel von Drehmaschinen, ist so auszuführen, dass von der Anlage keine Gefahr für Personen, für die Maschine oder für die Produktionsgüter ausgeht“

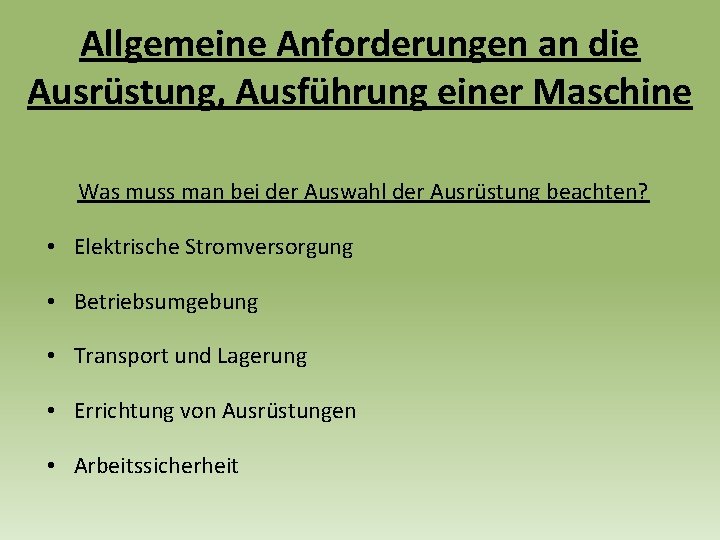

Allgemeine Anforderungen an die Ausrüstung, Ausführung einer Maschine Was muss man bei der Auswahl der Ausrüstung beachten? • Elektrische Stromversorgung • Betriebsumgebung • Transport und Lagerung • Errichtung von Ausrüstungen • Arbeitssicherheit

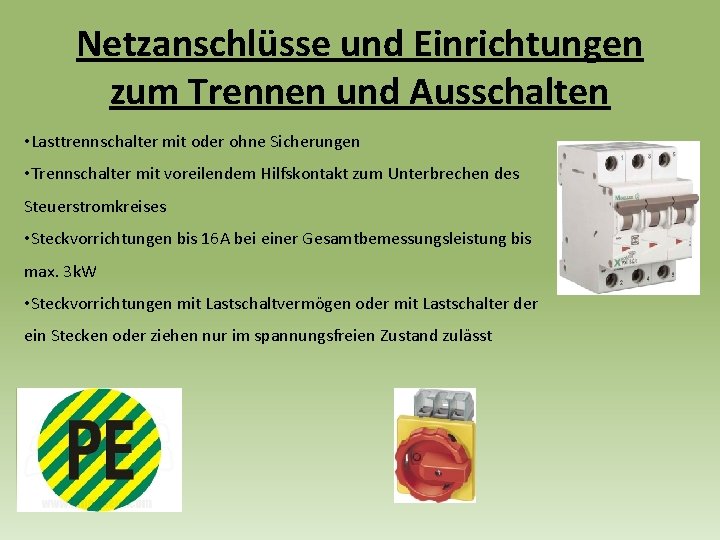

Netzanschlüsse und Einrichtungen zum Trennen und Ausschalten • Lasttrennschalter mit oder ohne Sicherungen • Trennschalter mit voreilendem Hilfskontakt zum Unterbrechen des Steuerstromkreises • Steckvorrichtungen bis 16 A bei einer Gesamtbemessungsleistung bis max. 3 k. W • Steckvorrichtungen mit Lastschaltvermögen oder mit Lastschalter der ein Stecken oder ziehen nur im spannungsfreien Zustand zulässt

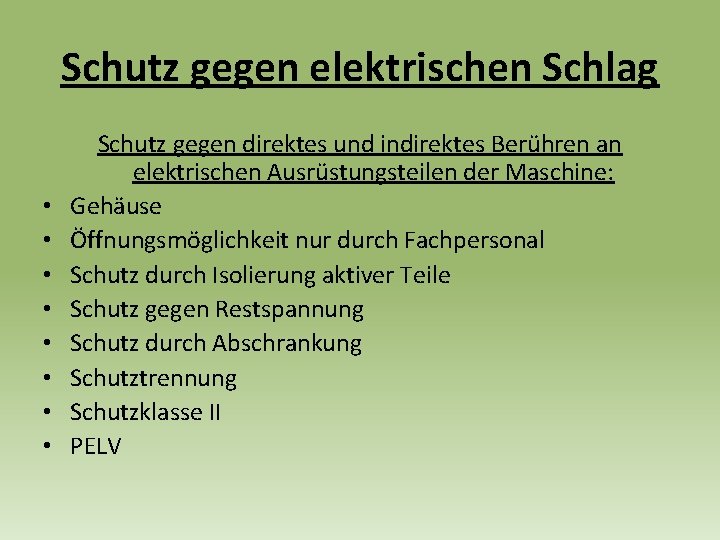

Schutz gegen elektrischen Schlag • • Schutz gegen direktes und indirektes Berühren an elektrischen Ausrüstungsteilen der Maschine: Gehäuse Öffnungsmöglichkeit nur durch Fachpersonal Schutz durch Isolierung aktiver Teile Schutz gegen Restspannung Schutz durch Abschrankung Schutztrennung Schutzklasse II PELV

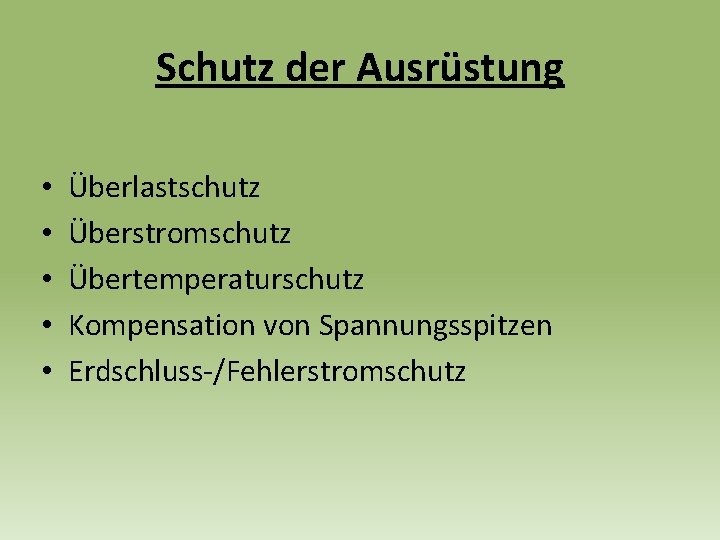

Schutz der Ausrüstung • • • Überlastschutz Überstromschutz Übertemperaturschutz Kompensation von Spannungsspitzen Erdschluss-/Fehlerstromschutz

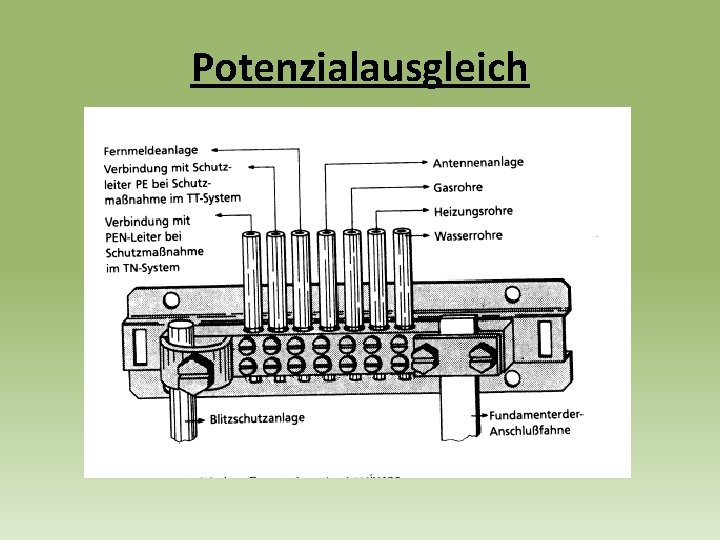

Potenzialausgleich

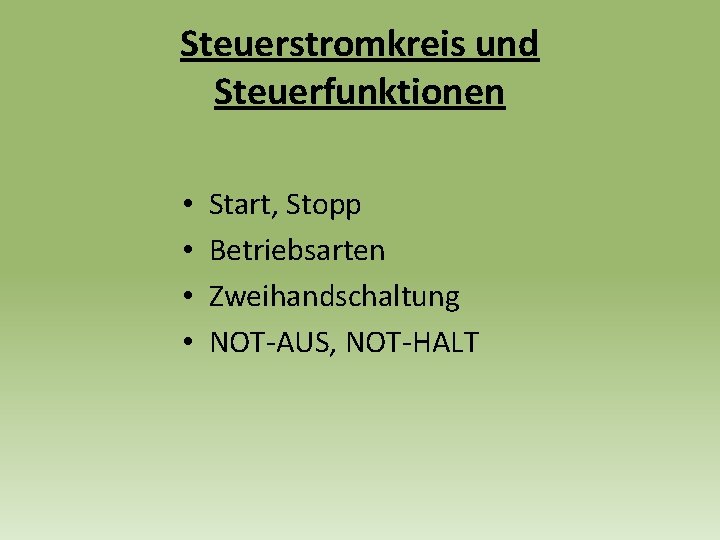

Steuerstromkreis und Steuerfunktionen • • Start, Stopp Betriebsarten Zweihandschaltung NOT-AUS, NOT-HALT

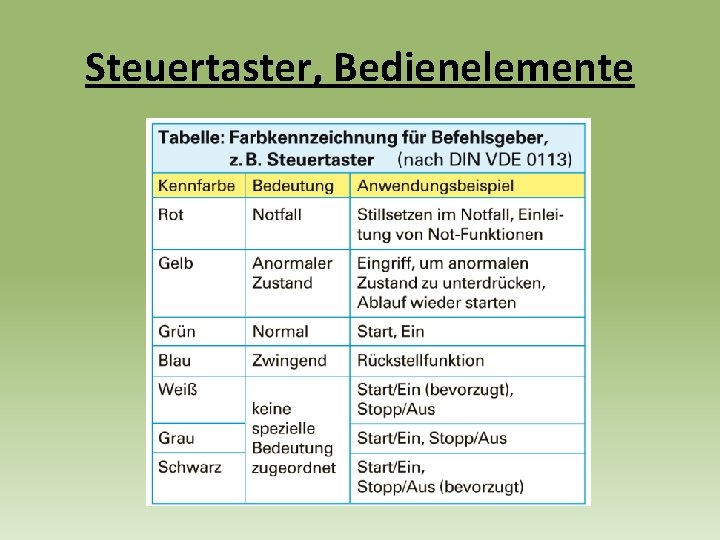

Steuertaster, Bedienelemente

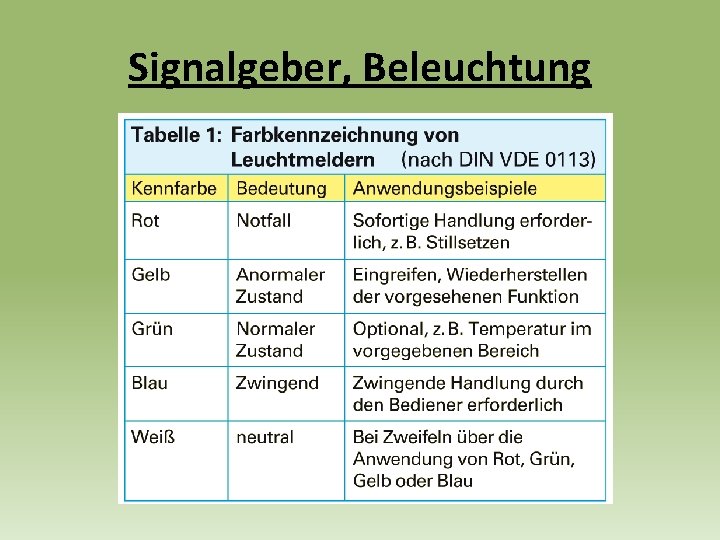

Signalgeber, Beleuchtung

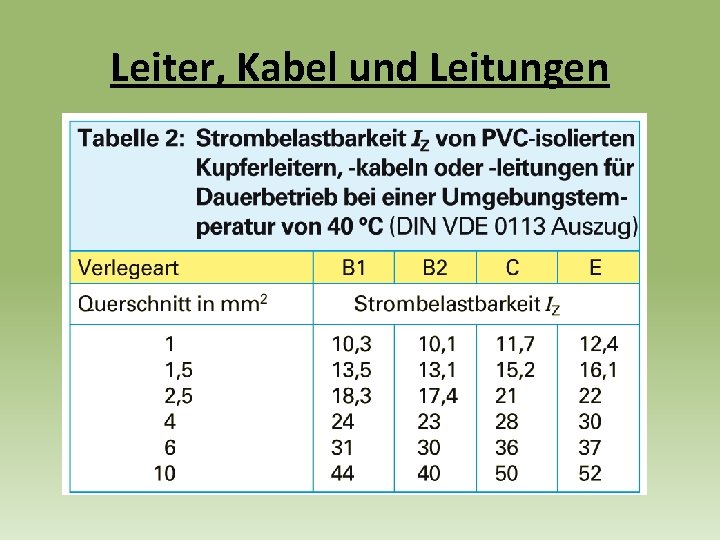

Leiter, Kabel und Leitungen

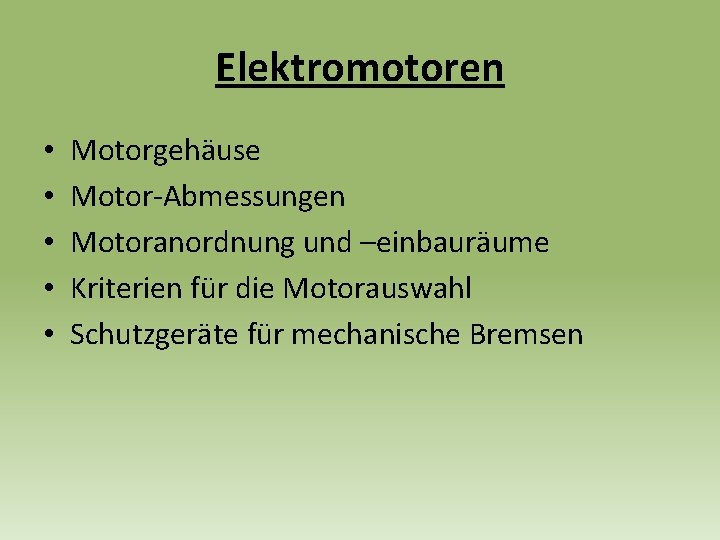

Elektromotoren • • • Motorgehäuse Motor-Abmessungen Motoranordnung und –einbauräume Kriterien für die Motorauswahl Schutzgeräte für mechanische Bremsen

Kennzeichnung, Warnschilder, Referenzkennzeichen

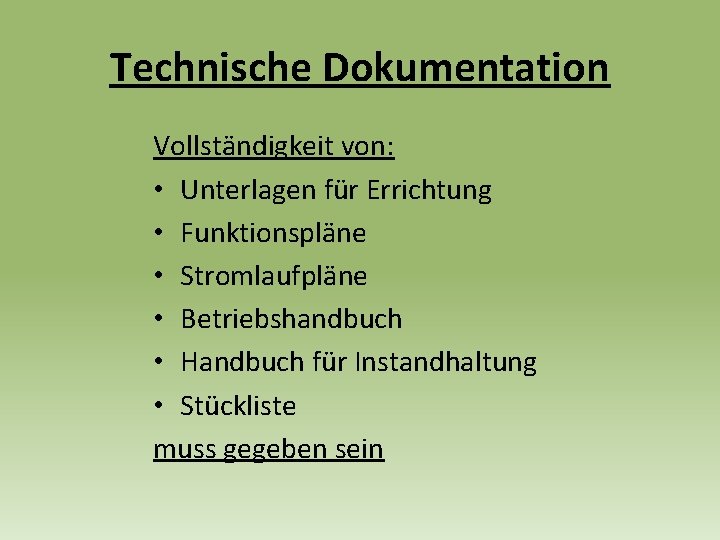

Technische Dokumentation Vollständigkeit von: • Unterlagen für Errichtung • Funktionspläne • Stromlaufpläne • Betriebshandbuch • Handbuch für Instandhaltung • Stückliste muss gegeben sein

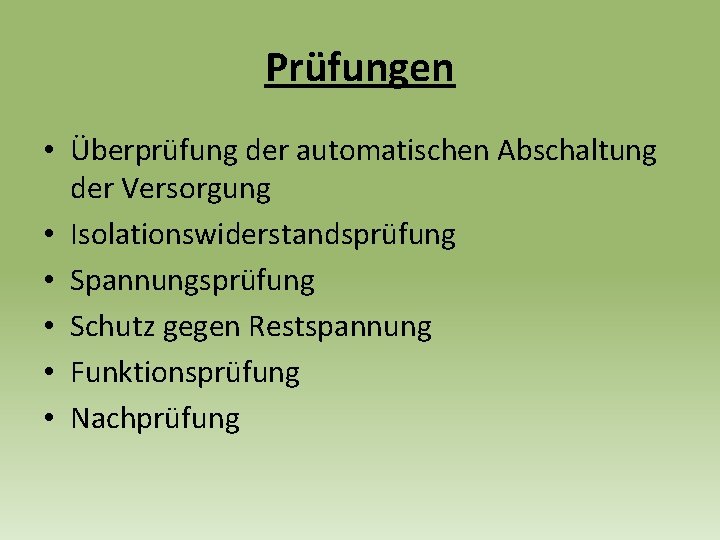

Prüfungen • Überprüfung der automatischen Abschaltung der Versorgung • Isolationswiderstandsprüfung • Spannungsprüfung • Schutz gegen Restspannung • Funktionsprüfung • Nachprüfung

Ende Produced by Grünwald und Rieger
