el. Strom und el. Spannung Elektrizitätslehre 2 Guten Tag auch … Ich bin Paul! Nun schauen wir uns den elektrischen Strom etwas genauer an!
el. Strom und el. Spannung Elektrizitätslehre 2 Definition: Die elektrische Spannung gibt an, wie groß der Antrieb des el. Stromes durch die Spannungsquelle ist! Definition: Die elektrische Stromstärke gibt an, wie viel el. Ladungsträger in einer Sekunde durch den Querschnitt des Leiters fliessen! Formelzeichen: U Einheit: ein Volt 1 V (es gilt: 1 k. V = 1000 V) Messgerät: Voltmeter oder Spannungsmesser Schaltzeichen: Formelzeichen: I Einheit: ein Ampere 1 A (es gilt: 1 A = 1000 m. A) Messgerät: Amperemeter oder Strommesser Schaltzeichen:
el. Strom und el. Spannung Elektrizitätslehre 2 elektrische Spannung Schaltungsart: Da der Spannungsmesser die el. Spannung immer zwischen zwei Punkten messen muss darf er nur parallel zu einer Spannungsquelle oder einem anderen Bauteil geschaltet werden! elektrische Stromstärke Schaltungsart: Da der Strommesser die el. Stromstärke an einer beliebigen Stelle eines Leiters messen kann wird er immer in Reihe zu einem Bauteil geschaltet!

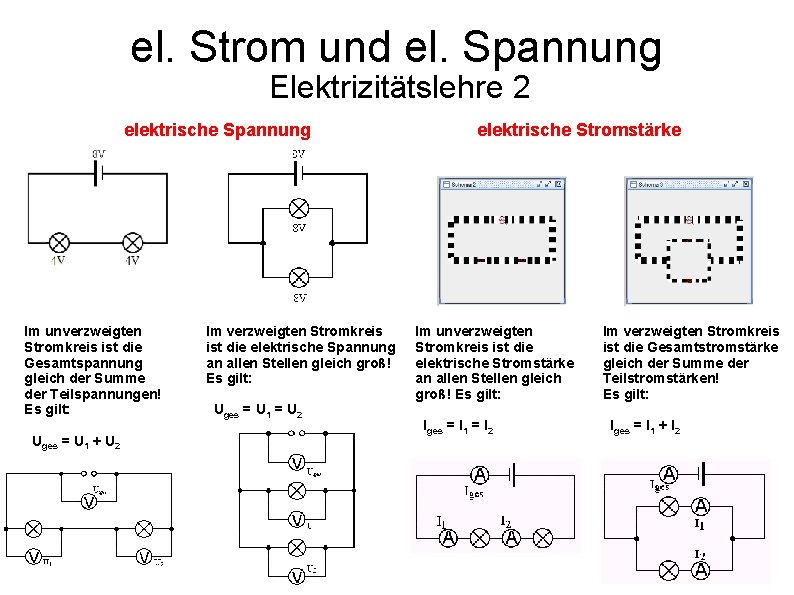

el. Strom und el. Spannung Elektrizitätslehre 2 elektrische Spannung Im unverzweigten Stromkreis ist die Gesamtspannung gleich der Summe der Teilspannungen! Es gilt: Uges = U 1 + U 2 Im verzweigten Stromkreis ist die elektrische Spannung an allen Stellen gleich groß! Es gilt: Uges = U 1 = U 2 elektrische Stromstärke Im unverzweigten Stromkreis ist die elektrische Stromstärke an allen Stellen gleich groß! Es gilt: Im verzweigten Stromkreis ist die Gesamtstromstärke gleich der Summe der Teilstromstärken! Es gilt: Iges = I 1 = I 2 Iges = I 1 + I 2

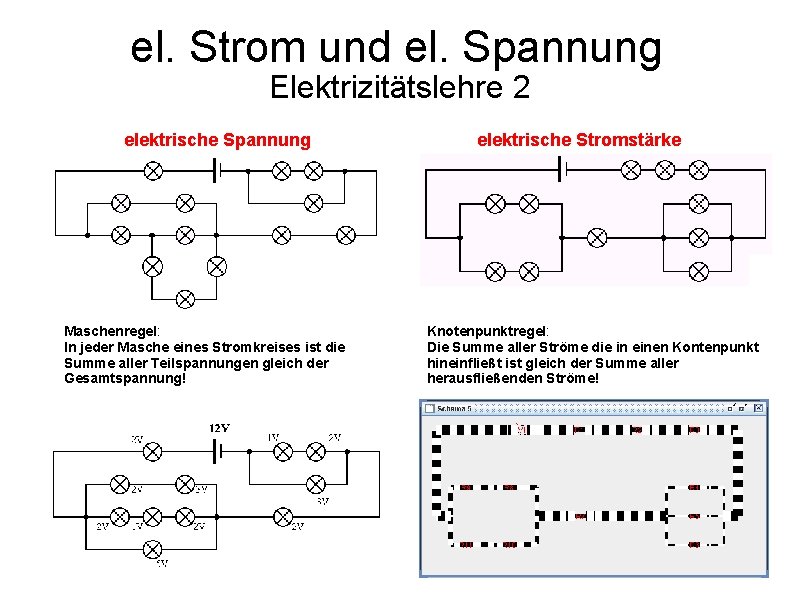

el. Strom und el. Spannung Elektrizitätslehre 2 elektrische Spannung Maschenregel: In jeder Masche eines Stromkreises ist die Summe aller Teilspannungen gleich der Gesamtspannung! elektrische Stromstärke Knotenpunktregel: Die Summe aller Ströme die in einen Kontenpunkt hineinfließt ist gleich der Summe aller herausfließenden Ströme!
el. Strom und el. Spannung Elektrizitätslehre 2 Tschüß bis zum nächsten Mal! Dann wird es um das Ohm‘sche Gesetz gehen!
