Der elektrische Stromkreis Grundstromkreis Uq I technische Stromrichtung

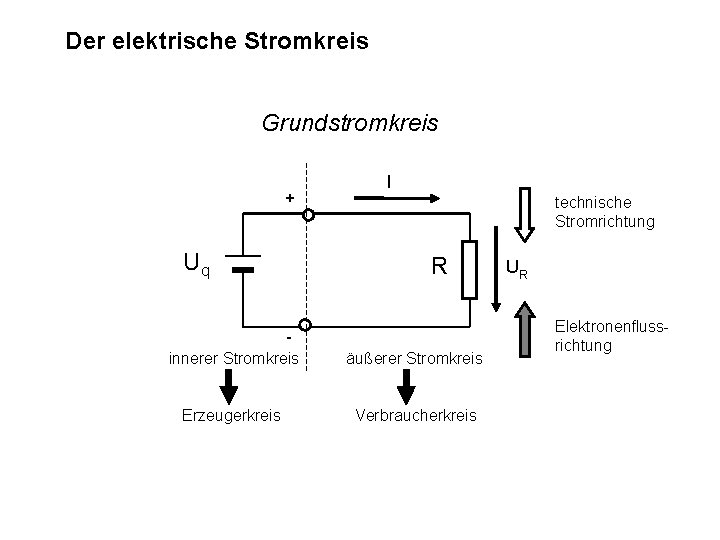

Der elektrische Stromkreis Grundstromkreis + Uq I technische Stromrichtung R innerer Stromkreis äußerer Stromkreis Erzeugerkreis Verbraucherkreis UR Elektronenflussrichtung

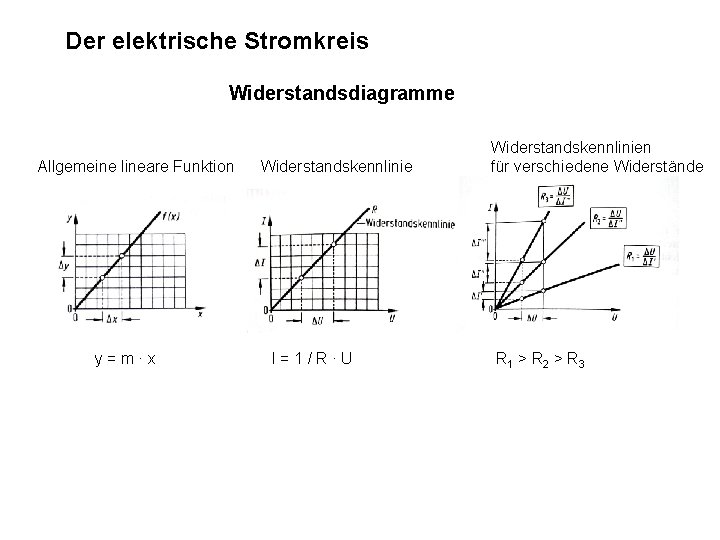

Der elektrische Stromkreis Widerstandsdiagramme Allgemeine lineare Funktion y=m∙x Widerstandskennlinie I=1/R∙U Widerstandskennlinien für verschiedene Widerstände R 1 > R 2 > R 3

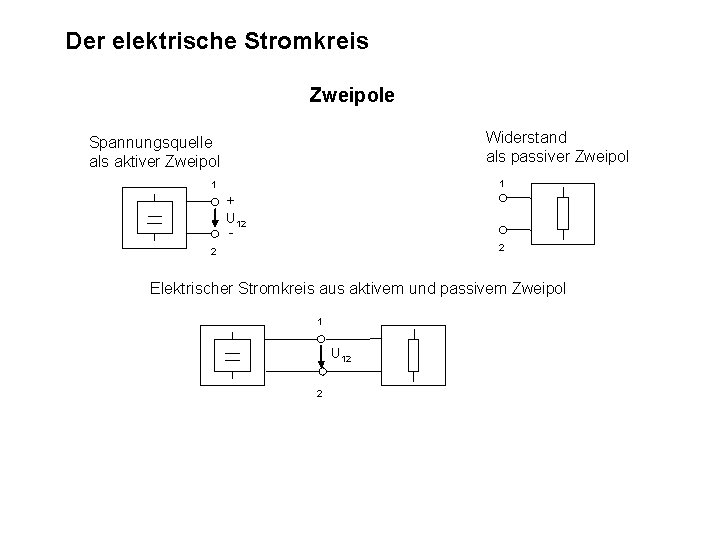

Der elektrische Stromkreis Zweipole Widerstand als passiver Zweipol Spannungsquelle als aktiver Zweipol 1 1 + U 12 2 2 Elektrischer Stromkreis aus aktivem und passivem Zweipol 1 U 12 2

Der elektrische Stromkreis Vierpole U 1 U 2 allgemeiner Vierpol Transformator als aktiver Vierpol RC-Schaltung als passiver Vierpol R U 1 U 2 U 1 C U 2

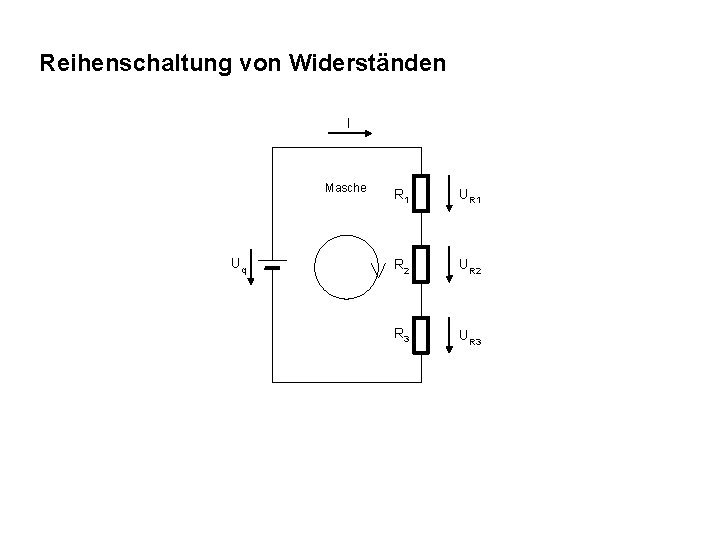

Reihenschaltung von Widerständen I Masche Uq R 1 UR 1 R 2 UR 2 R 3 UR 3

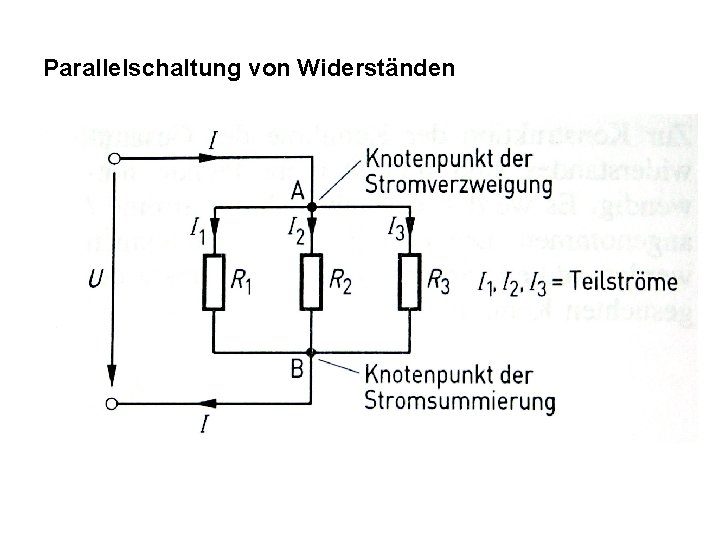

Parallelschaltung von Widerständen

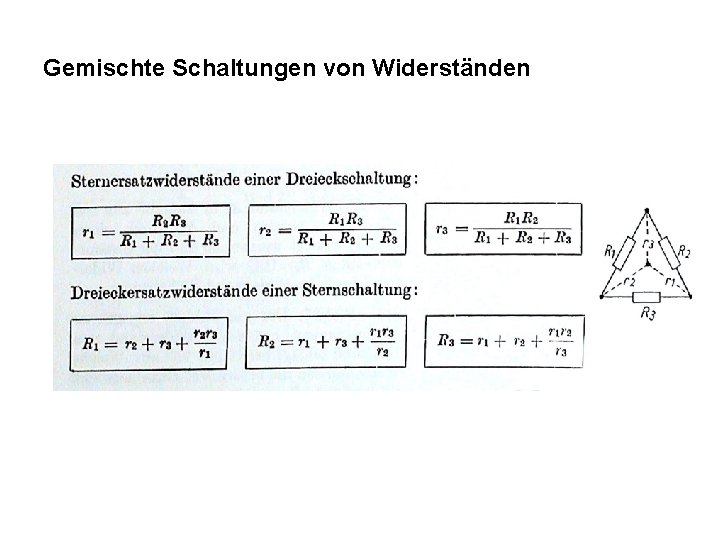

Gemischte Schaltungen von Widerständen

Brückenschaltung Abgleich: U 5 = 0 ! R 1/R 2 = R 3/R 4

Berechnung von Netzwerken In jedem Knoten ist die Summe aller zu- und abfließenden Ströme = 0 Knoten 1: I – I 1 – I 2 = 0 Knoten 2: I 1 + I 2 – I = 0

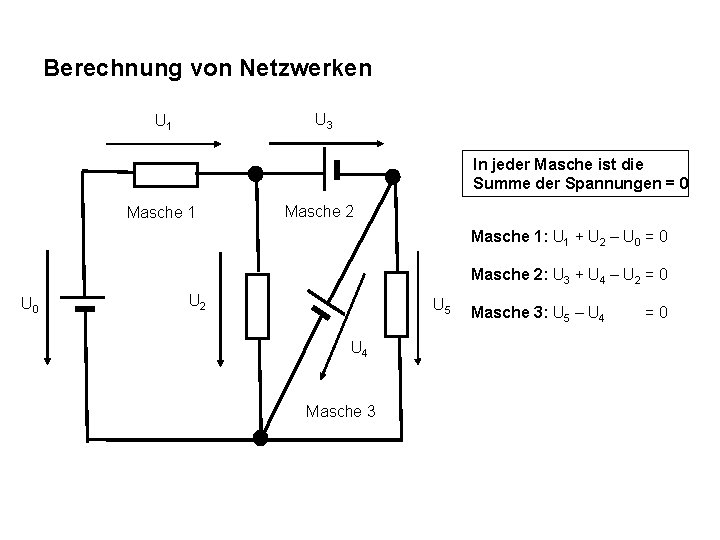

Berechnung von Netzwerken U 3 U 1 In jeder Masche ist die Summe der Spannungen = 0 Masche 1 Masche 2 Masche 1: U 1 + U 2 – U 0 = 0 Masche 2: U 3 + U 4 – U 2 = 0 U 2 U 5 U 4 Masche 3: U 5 – U 4 =0

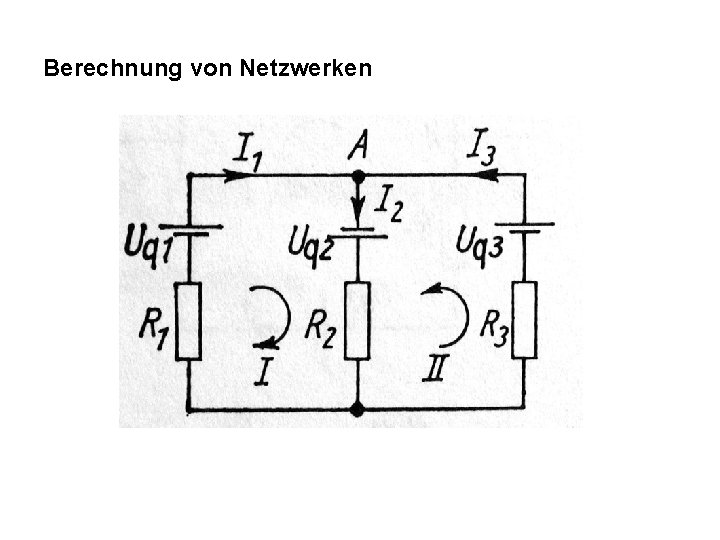

Berechnung von Netzwerken

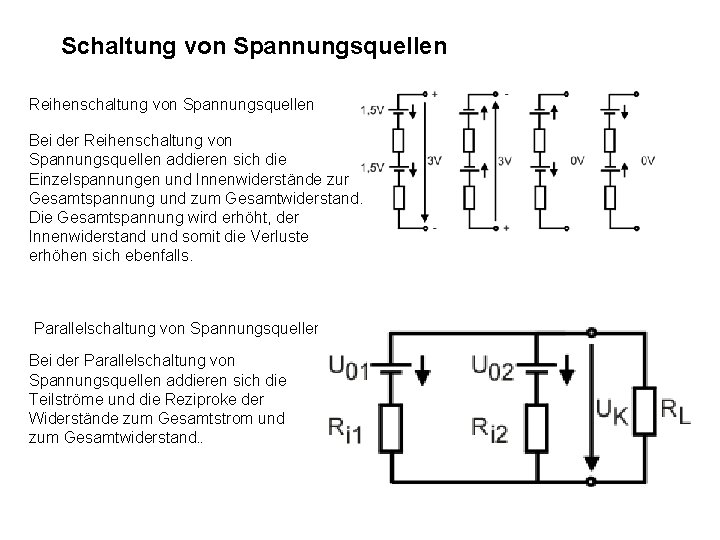

Schaltung von Spannungsquellen Reihenschaltung von Spannungsquellen Bei der Reihenschaltung von Spannungsquellen addieren sich die Einzelspannungen und Innenwiderstände zur Gesamtspannung und zum Gesamtwiderstand. Die Gesamtspannung wird erhöht, der Innenwiderstand und somit die Verluste erhöhen sich ebenfalls. Parallelschaltung von Spannungsquellen Bei der Parallelschaltung von Spannungsquellen addieren sich die Teilströme und die Reziproke der Widerstände zum Gesamtstrom und zum Gesamtwiderstand. .

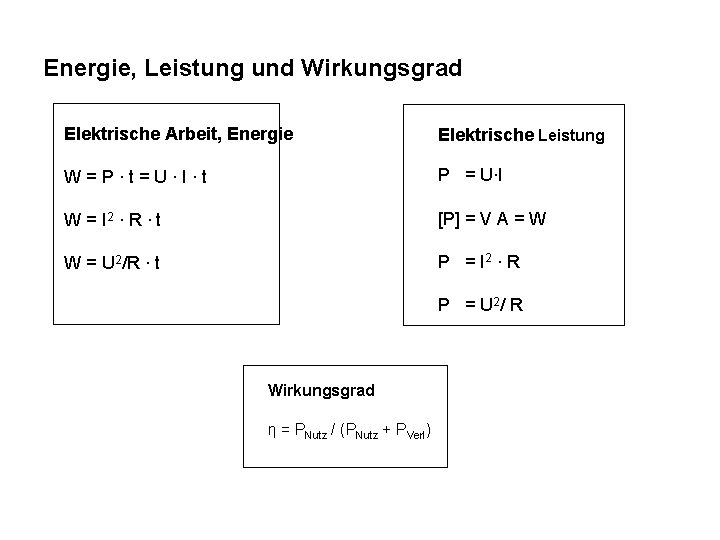

Energie, Leistung und Wirkungsgrad Elektrische Arbeit, Energie Elektrische Leistung W=P∙t=U∙I∙t P = U∙I W = I 2 ∙ R ∙ t [P] = V A = W W = U 2/R ∙ t P = I 2 ∙ R P = U 2/ R Wirkungsgrad η = PNutz / (PNutz + PVerl)
