DEM - FCTUC Processos de ligação Curso de Engenharia Biomédica DEM - FCTUC
A necessidade de ligar Materiais nasceu com o próprio homem Primeiras formas de ligação Instrumentos primitivos Ligação Heterogénea Curso de Engenharia Biomédica DEM - FCTUC

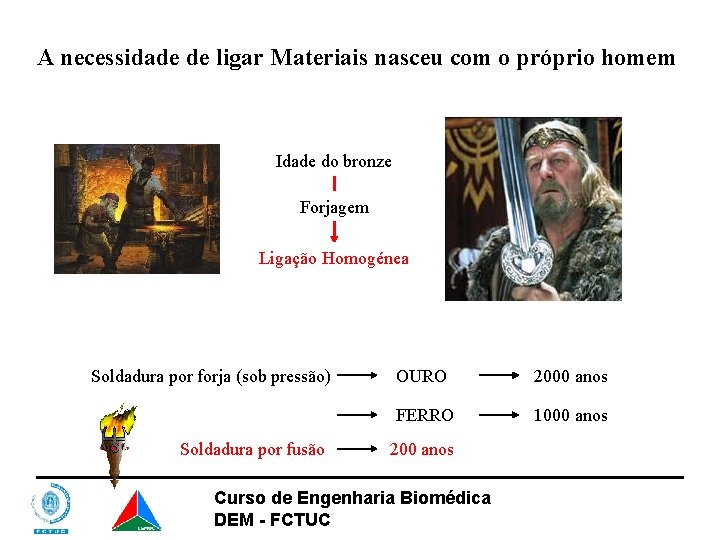

A necessidade de ligar Materiais nasceu com o próprio homem Idade do bronze Forjagem Ligação Homogénea Soldadura por forja (sob pressão) Soldadura por fusão OURO 2000 anos FERRO 1000 anos 200 anos Curso de Engenharia Biomédica DEM - FCTUC

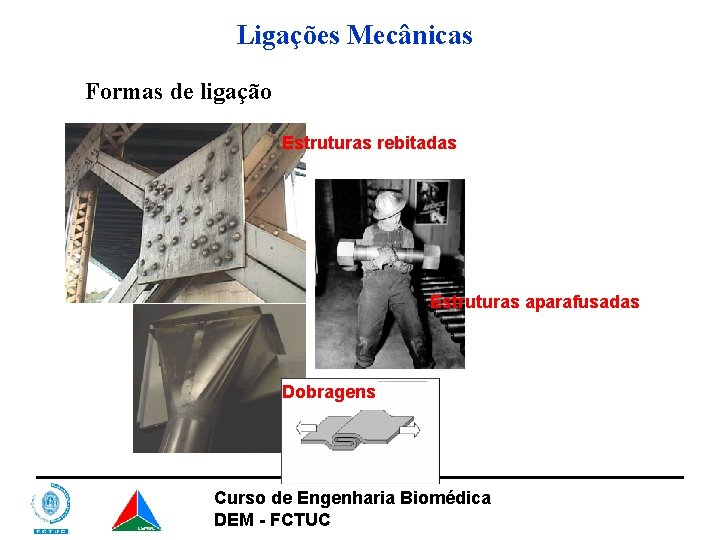

Ligações Mecânicas Formas de ligação Estruturas rebitadas Estruturas aparafusadas Dobragens Curso de Engenharia Biomédica DEM - FCTUC

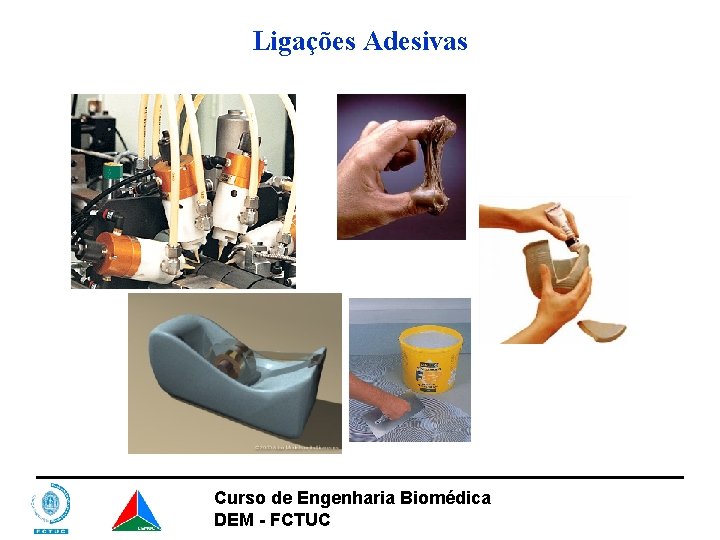

Ligações Adesivas Curso de Engenharia Biomédica DEM - FCTUC
Ligações Adesivas A colagem é uma técnica de ligação que permite ligar materiais similares ou dissimilares com recurso à aplicação de uma cola (adesivo). O adesivo deve molhar as superfícies a unir e estabelecer ligações com estas, pelo que no início é fluido, e deve posteriormente assegurar a resistência desejada da ligação, pelo que deve passar à fase sólida, ou nalguns casos ficar pastoso. Curso de Engenharia Biomédica DEM - FCTUC
Ligações Adesivas As funções das colas não se restrigem à colagem. Fixação de elementos desmontáveis ou não Curso de Engenharia Biomédica DEM - FCTUC
Ligações Adesivas Vedação de elementos planos, roscados, porosidade. Curso de Engenharia Biomédica DEM - FCTUC
Ligações Adesivas Vantagens das ligações adesivas Ø Permitem ligar materiais diferentes, como diversos tipos de metais ou, por exemplo, metais e plásticos; Ø Permitem ligar elementos muito finos, tal como folhas de metal que dificilmente seriam ligadas de outro modo; Ø Produzem aquecimento reduzido dos elementos a unir (elimina problemas típicos da soldadura, como as alterações metalúrgicas e as deformações); Ø Muitos deles podem funcionar a temperaturas bem superiores à temperatura de cura. Curso de Engenharia Biomédica DEM - FCTUC
Ligações Adesivas Inconvenientes das ligações adesivas Ø Redesenho da junta ; Ø Não apresentam geralmente resistência ao corte elevada para temperaturas superiores a 100ºC ; Ø Limpeza perfeita das superfícies a colar; Ø fixação da peça após colagem o que pode tornar a operação pouco expedita ; Ø Investimento inicial no equipamento. Curso de Engenharia Biomédica DEM - FCTUC
Ligações Adesivas Famílias de adesivos - CIANOCRILATOS Descrição Adesivos com baixa viscosidade, baseados em monomeros acrílicos e caracterizados por tempos de cura curtos. Mecanismo de cura Polimerização do grupo vinil do ester acrílico por ligadores de base alcalina. Ácidos inibem a cura. Aplicação normal Ligação de peças de borracha , plástico e metal. Critério de projecto Não pode ser aplicado em juntas muito soltas. Ligação sensível ao choque e humidade. Compatibilidade Compatíveis com quase todos os materiais. Preparação de superfície Desengorduramento das superfícies. Vantagens Velocidade de cura e aptidão para ligar a maior parte dos plásticos e borrachas. Inconvenientes Cura rápida impede a colagem de grandes superfícies. Sensíveis a ranhuras grandes e à humidade. Limitações Sensível aos óleos, à humidade e aos ácidos. Equipamento adequado para evitar a polimerização prematura. Cuidados Colam pele facilmente e apresentam alguma toxicidade. Curso de Engenharia Biomédica DEM - FCTUC
Ligações Adesivas Famílias de adesivos - EPOXY Descrição Resinas termoendurecíveis que endurecem por polimerização. Com o calor amaciam mas não fundem. Mecanismo de cura A reacção de polimerização ocorre quando se misturam os dois componentes Aplicação normal Grande resistência (coesão) e baixa fluência, o que os torna adequados para aplicações estruturais. Critério de projecto Grande resistência (coesão), baixa tenacidade, adesão moderada, viscosidade elevada , resistente a óleos e solventes e baixa contracção Compatibilidade Excelente com a generalidade dos materiais, termoplásticos e borrachas que exigem preparação. Preparação de super Superfícies isentas de óleos ou gorduras. Vantagens Resistência, durabilidade e versatilidade. Inconvenientes Tempos de cura longos, baixa adesão e tenacidade, difíceis de limpar após uso. Limitações Exige uma mistura cuidada dos dois componentes, sensível à contaminação. Equipamento Para a mistura de grandes quantidades é necessário equipamento dispendioso. Cuidados Exige alguns cuidados, podendo exigir ventilação. Curso de Engenharia Biomédica DEM - FCTUC excepto com
Ligações Brazadas Definição A brazagem é um processo de ligação de materiais que recorre a soldas de ponto de fusão mais baixo que os materiais a unir. A solda no estado líquido difunde-se por capilaridade na interface dos elementos a unir e forma soluções sólidas responsáveis pela união. Curso de Engenharia Biomédica DEM - FCTUC
Ligações Brazadas Curso de Engenharia Biomédica DEM - FCTUC
Ligações Soldadas Curso de Engenharia Biomédica DEM - FCTUC
Ligações Soldadas Soldadura = Ligação metálica Ligação Metálica • Ligação molecular • Ligação permanente e inamovível • Continuidade da natureza metálica • Propriedades mecânicas semelhantes às do metal de base Curso de Engenharia Biomédica DEM - FCTUC
Ligações Soldadas Problemas associados à soldadura no estado sólido Rugosidade Curso de Engenharia Biomédica DEM - FCTUC
Ligações Soldadas Problemas associados à soldadura no estado sólido Superfícies Oxidadas Rugosidade Restos de tinta Gorduras Curso de Engenharia Biomédica DEM - FCTUC
Ligações Soldadas Curso de Engenharia Biomédica DEM - FCTUC

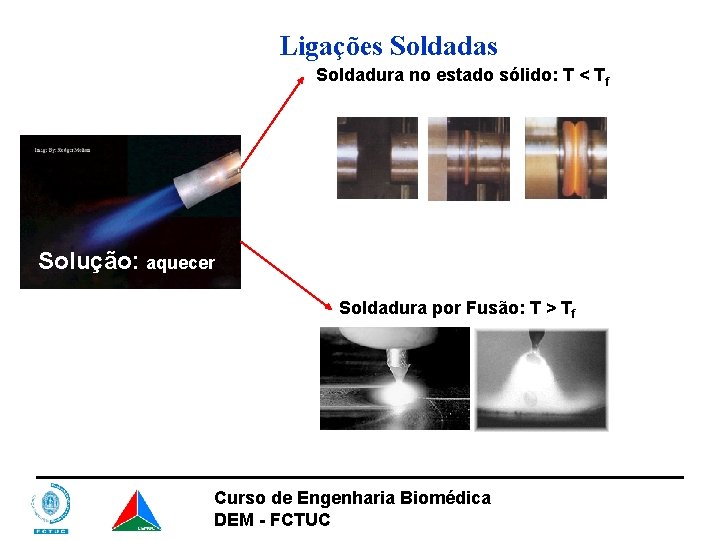

Ligações Soldadas Soldadura no estado sólido: T < Tf Solução: aquecer Soldadura por Fusão: T > Tf Curso de Engenharia Biomédica DEM - FCTUC
Ligações Soldadas Soldadura por chama Soldadura por arco eléctrico Curso de Engenharia Biomédica DEM - FCTUC
Soldaduras realizadas por fusão com incorporação de material de adição Ligações Soldadas Soldadura realizada por fusão sem incorporação de material de adição (feixe de electrões) Curso de Engenharia Biomédica DEM - FCTUC
Ligações Soldadas Soldaduras realizadas em estado sólido (Fricção Linear) Soldaduras realizadas em estado sólido (Pressão) Curso de Engenharia Biomédica DEM - FCTUC
