Definisi Elektrokardiografi Ilmu yang mempelajari aktifitas listrik atau

Definisi • Elektrokardiografi: Ilmu yang mempelajari aktifitas listrik atau elektrofisiologis otot jantung yang diperoleh dari suatu grafis rekaman. • Elektrokardiogram: Suatu grafis rekaman perbedaan potensial listrik yang disebabkan oleh perjalanan gelombang depolarisasi dan repolarisasi atrium dan ventrikel otot jantung. • Elektrokardiograf: Suatu alat yang digunakan untuk melakukan rekaman elektrokardiogram.

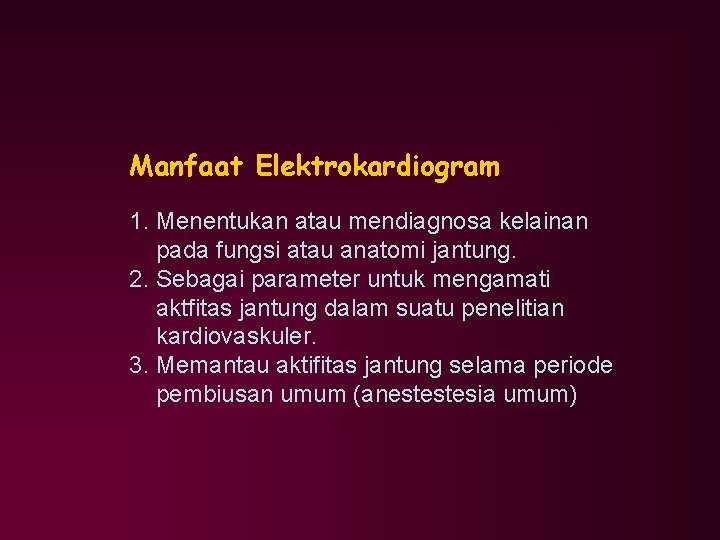

Manfaat Elektrokardiogram 1. Menentukan atau mendiagnosa kelainan pada fungsi atau anatomi jantung. 2. Sebagai parameter untuk mengamati aktfitas jantung dalam suatu penelitian kardiovaskuler. 3. Memantau aktifitas jantung selama periode pembiusan umum (anestestesia umum)

- Lead II Lead I + + - Lead III + + Penyebaran gelombang listrik ke permukaan tubuh anjing dengan Resultant Cardiac Vector-nya Penyebaran potenial listrik dan arah gelombang kompleks-QRS pada hantaran I, II, dan III ketika MEA 60 o (atas), 120 o (tengah), dan 0 o (bawah).

Skema terjadinya depolarisasi dan repolarisasi pada serabut otot jantung selama satu siklus aktivitas jantung

Elektroda dan Sandapan EKG Tanda-tanda elektroda: • RA, untuk kaki depan kanan pasien • LA, untuk kaki depan kiri pasien • RL, untuk kaki belakang kanan pasien • LL, kaki belakang kiri pasien • V 1 – V 6 untuk hantaran dada Ada 12 sandapan yang rutin digunakan : • 3 buah sandapan baku bipolar (I, II dan III). • 3 buah sandapan ekstremitas unipolar (a. VR, a. VL dan a. VF). • 6 buah sandapan dada unipolar (V 1 – V 6) Sandapan I : Menggambarkan beda potensial antara kaki depan kanan (RA) dan kaki depan kiri (LA) Sandapan II : Menggambarkan beda potensial antara kaki depan kanan (RA) dan kaki belakang kiri (LL) Sandapan III : Menggambarkan beda potensial antara kaki depan kiri (LA) dan kaki belakang kiri (LL) Sandapan a. VR : Sandapan unipolar kaki depan kanan dibandingkan dengan netral Sandapan a. VL : Sandapan unipolar kaki depan kiri dibandingkan dengan netral Sandapan a. VF : Sandapan unipolar kaki belakang dibandingkan dengan netral Sandapan (V 1 – V 6) : Rekaman potensial dari satu titik di permukaan dada.

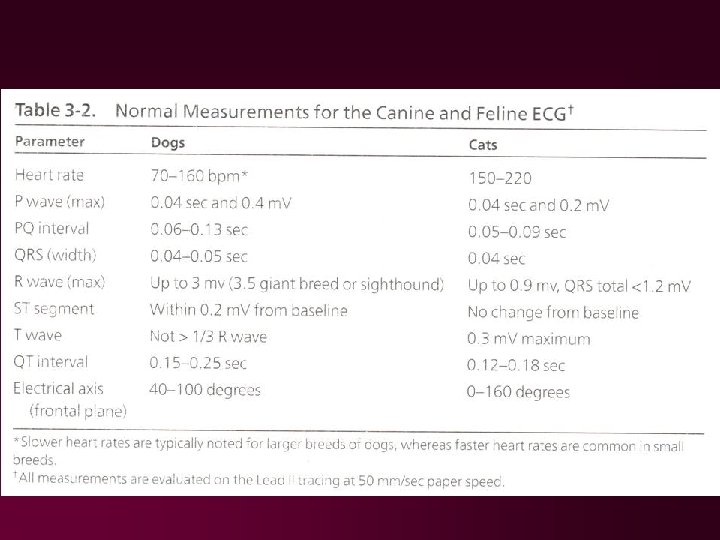

EKG Normal, Satu Siklus jantung Pengukuran EKG

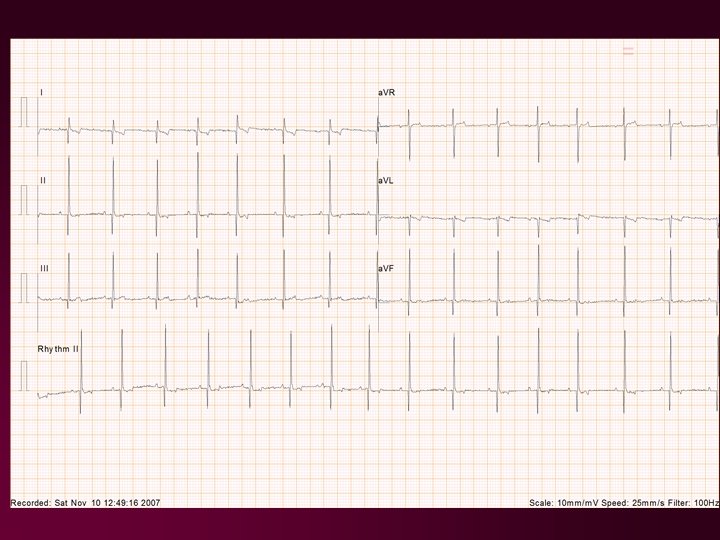

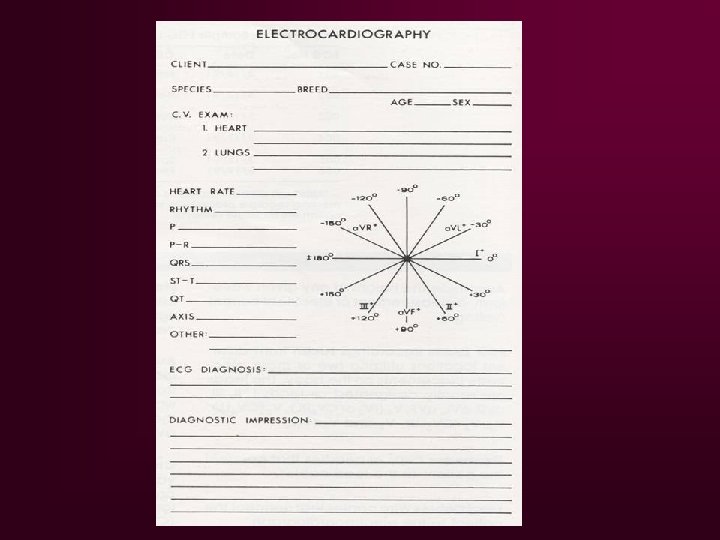

Cara Menilai EKG Secara praktis ada lima hal penting yang perlu diperhatikan: 1. Frekuensi jantung. 2. Irama jantung. 3. Axis (sumbu jantung) 4. Tanda-tanda hipertrofi. 5. Tanda-tanda iskemik atu infark. 6. Kelainan hantaran, pembesaran bentuk, dll. Normal, Reguler

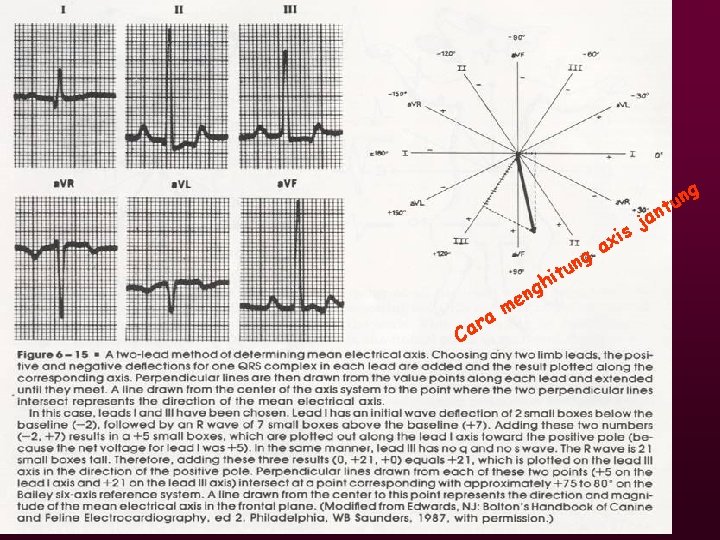

g un t n ng a r Ca me u t i h ng a ja s xi
