DEFINIR IDENTIFICAR PLANTEAR RESOLVER UNACH Inductivo MTODO Deductivo
- Slides: 13
DEFINIR IDENTIFICAR PLANTEAR RESOLVER
UNACH • Inductivo. MÉTODO Deductivo, Experimental TÉCNIC A • Audiovisual y Organizadores gráficos ESTRATEGIA METODOLÓGIC A • DEMOSTRACIÓ N
CONOCIMIENTOS PREVIOS 1. - CORRIENTE ELÉCTRICA 2. - RESISTOR 3. - TIPOS DE FUENTES

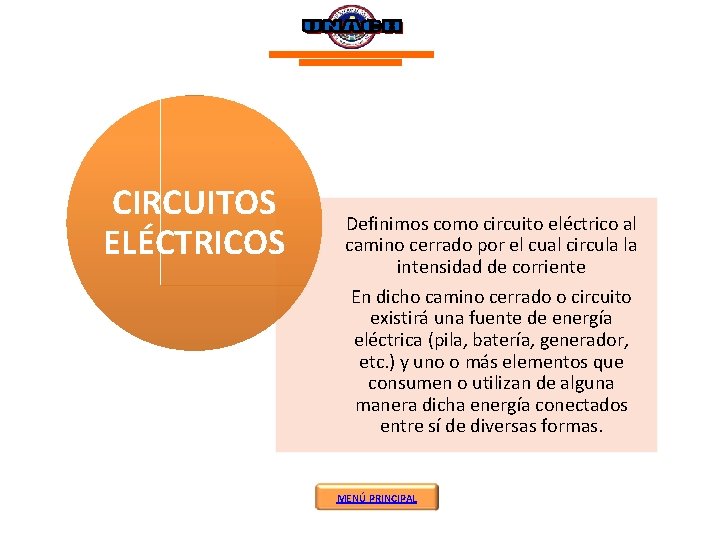

CIRCUITOS ELÉCTRICOS Definimos como circuito eléctrico al camino cerrado por el cual circula la intensidad de corriente En dicho camino cerrado o circuito existirá una fuente de energía eléctrica (pila, batería, generador, etc. ) y uno o más elementos que consumen o utilizan de alguna manera dicha energía conectados entre sí de diversas formas. MENÚ PRINCIPAL
El circuito eléctrico más simple está compuesto por un resistor y una fem. OBJETIVOS DE LA LECCIÓN (COMPETENCIAS A DESARROLLAR). La corriente en un circuito va desde los puntos de mayor a menor potencial, ya que el sentido asignado a la corriente corresponde al movimiento de las cargas eléctricas positivas.
Por definición de resistencia tenemos Por lo tanto desde Tenemos por consiguiente una regla en el comportamiento de los circuitos eléctricos. Si recorremos un resistor en el mismo sentido de la corriente existe una caída de potencial. Si recorremos un resistor en sentido contrario al de la corriente existe una subida de potencial.
Video SERIE Los circuitos eléctricos por el tipo de configuración se clasifican de la siguiente forma: PARALELO MIXTO
Circuito en serie Un circuito en serie es aquel en el cual existe un camino único para la circulación de la corriente eléctrica y por lo tanto por todos los elementos del mismo circulará la misma intensidad de corriente MENÚ PRINCIPAL
De existir más de dos resistencias en serie, el valor de la resistencia total en serie (Rs) estará dado por la suma de las resistencias parciales, vale decir: Rs = R 1 + R 2 + R 3 +. . . . + Rn la suma de las caídas de voltaje es siempre igual al valor de la FEM en el circuito. Por lo tanto: E = V 1 + V 2 + V 3 +. . + Vn Material Concreto
La figura muestra dos resistores conectados uno a continuación del otro. En este caso se dice que las resistencias de cada uno de los resistores están conectadas en “serie”. I = 0, 5 A R 1= 6 Ω E = 12 V R 2 = 18 Ω Rs = R 1+ R 2 = 6 Ω+ 18Ω = 24Ω V 1 = R 1 x I = 6Ω x 0, 5 A = 3 V V 2 = R 2 x I = 18Ω x 0, 5 A = 9 V E = V 1 + V 2 E = 3 v + 9 v = 12 v

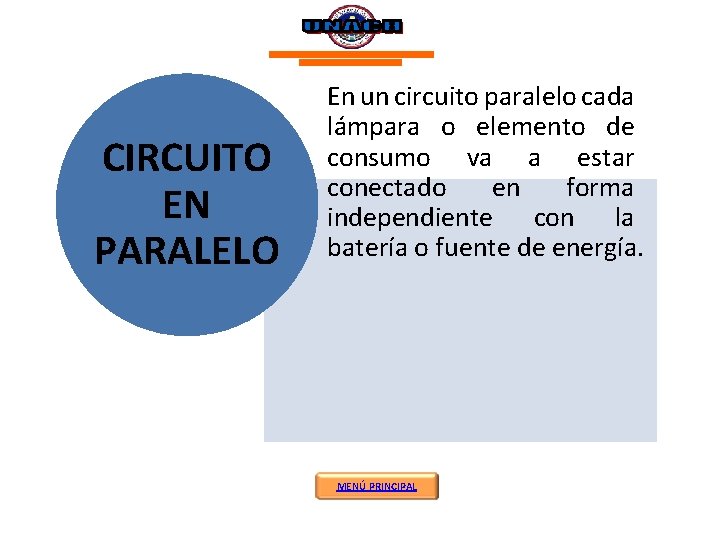

CIRCUITO EN PARALELO En un circuito paralelo cada lámpara o elemento de consumo va a estar conectado en forma independiente con la batería o fuente de energía. MENÚ PRINCIPAL
La corriente total (I) se divide en el punto de unión de los dos resistores Los valores de las corrientes I 1 e I 2 que circulan a través de R 1 y R 2 respectivamente, no son iguales, pues los valores de las resistencias no lo son. A menor resistencia, mayor valor de corriente a través de ella. Por lo tanto: I = I 1 + I 2 V/ Rp = V/ R 1 + V/ R 2 1/Rp = 1/ R 1 + 1/R 2 Si tenemos n resistencias en paralelo. I= I 1 + I 2 + I 3 + … + In 1/Rp = 1/ R 1 + 1/R 2 + 1/R 3 +. . . + 1/Rn Material Concreto
La figura muestra dos resistores conectados en paralelo. Calcular la resistencia equivalente, las corrientes I 1 e I 2 R 1= 6 Ω E = 12 V 1/Rp = 1/R 1 + 1/R 2 = 1/6 Ω + 1/ 18 Ω Rp = 4, 5 Ω I = V/Rp = 12 V/4, 5 Ω = 2, 66 A I 1 = V/R 1 = 12 V/ 6 Ω = 2 A I 2 = V/R 2 = 12 V/18 Ω = 0, 66 A R 2 = 18 Ω
