CLIMATOLOGÍA Parámetros Climáticos TEMPERATURA, HUMEDAD RELATIVA Y PRESIÓN ATMOSFÉRICA Enric Valor i Micó Departament de Física de la Terra i Termodinàmica Universitat de València

Climatología / Parámetros climáticos Temperatura, humedad relativa y presión atmosférica Concepto de temperatura * El concepto de TEMPERATURA se basa en la idea de EQUILIBRIO TÉRMICO y en el PRINCIPIO CERO DE LA TERMODINÁMICA (termómetros de CONTACTO) A C equilibrio B C A B equilibrio Si dos sistemas están separadamente en equilibrio térmico con un tercero, entonces deben estar también en equilibrio térmico entre sí * Este Principio permite construir los TERMÓMETROS y definir la TEMPERATURA como aquella magnitud termodinámica que toma el mismo valor en todos los sistemas que se encuentran en equilibrio térmico mutuo

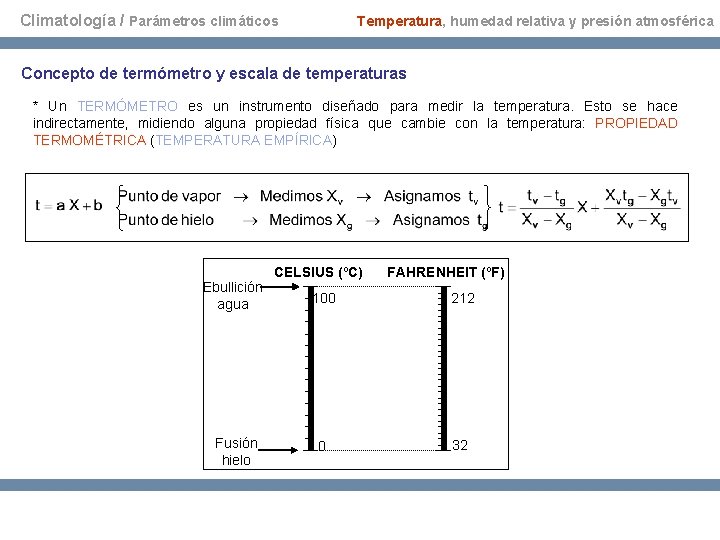

Climatología / Parámetros climáticos Temperatura, humedad relativa y presión atmosférica Concepto de termómetro y escala de temperaturas * Un TERMÓMETRO es un instrumento diseñado para medir la temperatura. Esto se hace indirectamente, midiendo alguna propiedad física que cambie con la temperatura: PROPIEDAD TERMOMÉTRICA (TEMPERATURA EMPÍRICA) Ebullición agua Fusión hielo CELSIUS (ºC) FAHRENHEIT (ºF) 100 212 0 32

Climatología / Parámetros climáticos Temperatura, humedad relativa y presión atmosférica Consideraciones prácticas * Un TERMÓMETRO debe diseñarse teniendo en cuenta las siguientes condiciones: 1) Existencia de una relación biunívoca propiedad-temperatura (FUNCIÓN TERMOMÉTRICA) 2) Sensibilidad a variaciones de T 3) Diferentes termómetros basados en la misma propiedad deben proporcionar valores idénticos 4) Útiles en intervalos de T amplios 5) Presentar poca inercia 6) No perturbar el sistema

Climatología / Parámetros climáticos Termómetros de dilatación Temperatura, humedad relativa y presión atmosférica TERMÓMETROS DE DILATACIÓN DE LÍQUIDO EN VIDRIO Mercurio: entre -39ºC y 350ºC Alcohol etílico: entre -117ºC y 78ºC Pentano: -130ºC y 36ºC

Climatología / Parámetros climáticos Termómetros de dilatación Temperatura, humedad relativa y presión atmosférica TERMÓMETROS DE CINTA BIMETÁLICA Termómetro Invar-Latón

Climatología / Parámetros climáticos Termómetros de resistencia TERMÓMETROS METÁLICOS: Pt, Ni, Cu TERMISTORES (“Thermally sensitive resistor”) Temperatura, humedad relativa y presión atmosférica

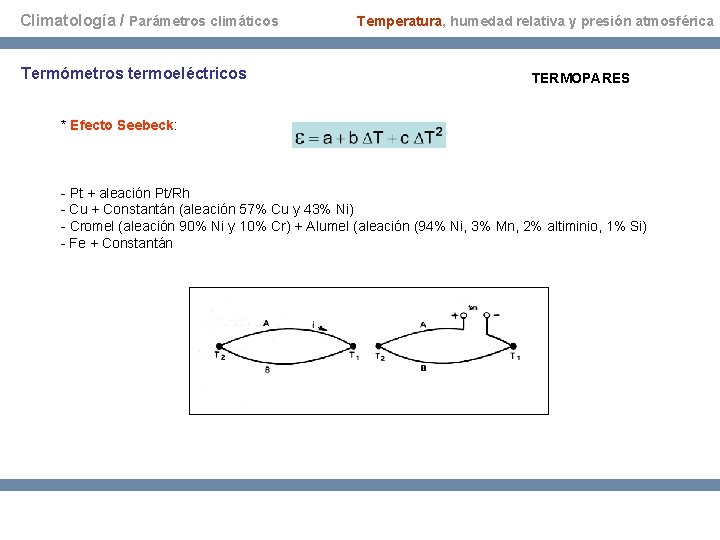

Climatología / Parámetros climáticos Termómetros termoeléctricos Temperatura, humedad relativa y presión atmosférica TERMOPARES * Efecto Seebeck: - Pt + aleación Pt/Rh - Cu + Constantán (aleación 57% Cu y 43% Ni) - Cromel (aleación 90% Ni y 10% Cr) + Alumel (aleación (94% Ni, 3% Mn, 2% altiminio, 1% Si) - Fe + Constantán

Climatología / Parámetros climáticos Temperatura, humedad relativa y presión atmosférica Pirómetros de radiación * LEY DE PLANCK (radiación de CUERPO NEGRO): EMISIVIDAD:

Climatología / Parámetros climáticos Pirómetros de radiación * Elementos básicos de un pirómetro: Temperatura, humedad relativa y presión atmosférica

Climatología / Parámetros climáticos Diagrama de fases agua Temperatura, humedad relativa y presión atmosférica Ecuación de Clausius-Clapeyron (VAPORIZACIÓN) es= presión de vapor de saturación (mbar) T = temperatura del aire (K) HR=humedad relativa La humedad relativa se mide con HIGRÓMETROS

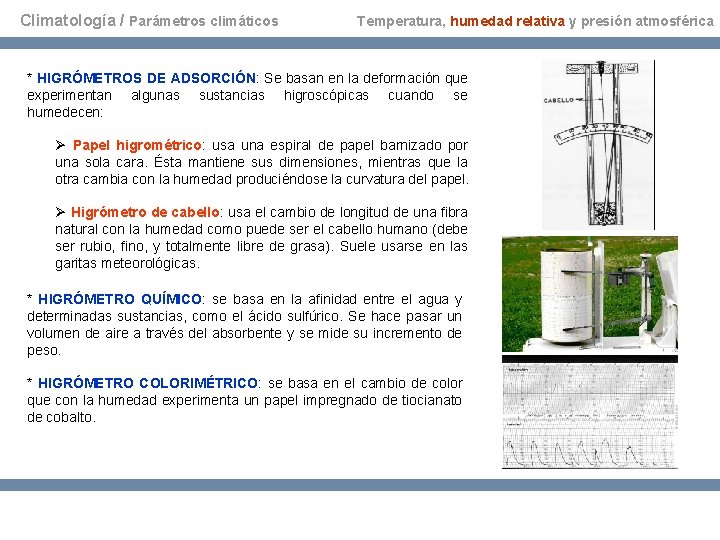

Climatología / Parámetros climáticos Temperatura, humedad relativa y presión atmosférica * HIGRÓMETROS DE ADSORCIÓN: Se basan en la deformación que experimentan algunas sustancias higroscópicas cuando se humedecen: Ø Papel higrométrico: usa una espiral de papel barnizado por una sola cara. Ésta mantiene sus dimensiones, mientras que la otra cambia con la humedad produciéndose la curvatura del papel. Ø Higrómetro de cabello: usa el cambio de longitud de una fibra natural con la humedad como puede ser el cabello humano (debe ser rubio, fino, y totalmente libre de grasa). Suele usarse en las garitas meteorológicas. * HIGRÓMETRO QUÍMICO: se basa en la afinidad entre el agua y determinadas sustancias, como el ácido sulfúrico. Se hace pasar un volumen de aire a través del absorbente y se mide su incremento de peso. * HIGRÓMETRO COLORIMÉTRICO: se basa en el cambio de color que con la humedad experimenta un papel impregnado de tiocianato de cobalto.

Climatología / Parámetros climáticos Temperatura, humedad relativa y presión atmosférica * HIGRÓMETRO DE CONDENSACIÓN: se basa en la saturación de un volumen de aire con una cierta cantidad de vapor de agua cuando éste se enfría. Un enfriamiento más allá de la saturación provoca la condensación del agua sobrante. Midiendo la temperatura a la cual se produce la saturación (temperatura de rocío) se puede calcular el contenido de agua en el aire a través de la ecuación de Clausius-Clapeyron. * PSICRÓMETRO: Está formado por dos termómetros gemelos, llamados termómetro seco y húmedo. El segundo tiene el bulbo recubierto de una muselina de algodón impregnada en agua, que está permanentemente húmeda. Cuando se hace circular una corriente de aire por los termómetros éste absorbe agua de la muselina hasta saturarse, produciendo un enfriamiento del termómetro húmedo a causa de la evaporación. Esto hace que el termómetro húmedo tenga una temperatura inferior al seco, siendo mayor la diferencia cuanto más seco es el aire. La humedad se determina a partir de la diferencia de temperaturas con tablas o gráficas.

Climatología / Parámetros climáticos PSICRÓMETRO Temperatura, humedad relativa y presión atmosférica ASPIROPSICRÓMETRO

Climatología / Parámetros climáticos Temperatura, humedad relativa y presión atmosférica * PRESIÓN HIDROSTÁTICA: es la presión causada por el peso de una columna de altura h de un fluido de densidad en un lugar donde la aceleración de la gravedad vale g

Climatología / Parámetros climáticos Temperatura, humedad relativa y presión atmosférica vacío VACÍO COLUMNA DE MERCURIO PRESIÓN ATMÓSFERA Presión absoluta = g h BARÓMETRO DE TORRICELLI BARÓMETRO

Climatología / Parámetros climáticos Barómetros de mercurio * BARÓMETRO DE CUBETA SIMPLE: se basan en el barómetro de Torricelli; consideran que el nivel del mercurio es constante, para ello la cubeta se hace de un diámetro mayor que el del tubo de mercurio * BARÓMETRO DE CUBETA FIJA: tiene una escala móvil para ajustar el cero de la escala al nivel de la cubeta de mercurio Temperatura, humedad relativa y presión atmosférica

Climatología / Parámetros climáticos Barómetros de mercurio * BARÓMETRO FORTíN: dispone de una cubeta con fondo de cuero con el que se ajusta el nivel al cero de una escala fija mediante un tornillo Temperatura, humedad relativa y presión atmosférica

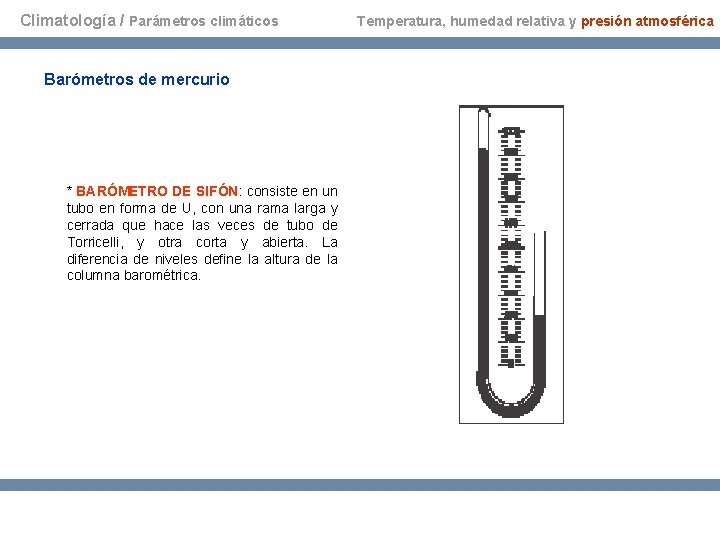

Climatología / Parámetros climáticos Barómetros de mercurio * BARÓMETRO DE SIFÓN: consiste en un tubo en forma de U, con una rama larga y cerrada que hace las veces de tubo de Torricelli, y otra corta y abierta. La diferencia de niveles define la altura de la columna barométrica. Temperatura, humedad relativa y presión atmosférica

Climatología / Parámetros climáticos Otros dispositivos * TUBO BOURDON: tiene un tubo de sección cilíndrica que forma un anillo cerrado por un extremo. Cuando aumenta la presión en el interior del tubo, éste tiende a enderezarse y el movimiento se transmite a una aguja indicadora. Temperatura, humedad relativa y presión atmosférica

Climatología / Parámetros climáticos Temperatura, humedad relativa y presión atmosférica Otros dispositivos * BARÓMETRO ANEROIDE: está formado por una cápsula metálica flexible herméticamente cerrada, en cuyo interior se ha hecho el vacío (cápsula de Vidi). Si la presión atmosférica aumenta, la cara de la cápsula cede y comprime un resorte; en caso contrario la caja se expande. Estos movimientos se amplifican mediante un sistema de engranajes.

Climatología / Parámetros climáticos Otros dispositivos * BARÓGRAFO: consiste en un grupo de varias cápsulas aneroides apiladas cuya deformación producida por la presión atmosférica se traslada a una pluma gráfica registradora. Temperatura, humedad relativa y presión atmosférica
