Ayegl UFUK 155511010 Saide TOSYALI 165511008 eyma KARAHAN

• Ayşegül UFUK 155511010 • Saide TOSYALI 165511008 • Şeyma KARAHAN 165511036

Ses Kartları Ses Kartı Nedir? Ses Kartının Tarihçesi Ses Kartının Yapısı Ses Kartının Görevleri? Ses Kartı Nasıl Çalışır? Ses Kartı Çeşitleri Ses Kartını Güncel Fiyatları Hazırlayan: Ayşegül UFUK

Ses Kartı Nedir? �Bilgisayarlarda dijital ve analog ses faaliyetlerini yerine getirmekle görevli birim ses kartıdır. �Ses kartları anakartın PCI, PCI-e veya ISA slotuna takılır. ISA slotuna takılan ses kartları günümüzde kullanılmamaktadır.

Tarihçe Ses kartları bilgisayar alanında 1989/90'lı yıllarda popülerliğe kavuşmuştur, Ad. Lib ve Soundblaster kartları, konuşmacı adı verilen, sistem içindeki hoparlörün yerine ses işlevlerini üstlenen kartlardır. Daha sonra piyasaya sürülen Roland LAPC-I ile birlikte, bilgisayar büroların dışında oyun amaçlı da kullanılmaya başlanmıştır.

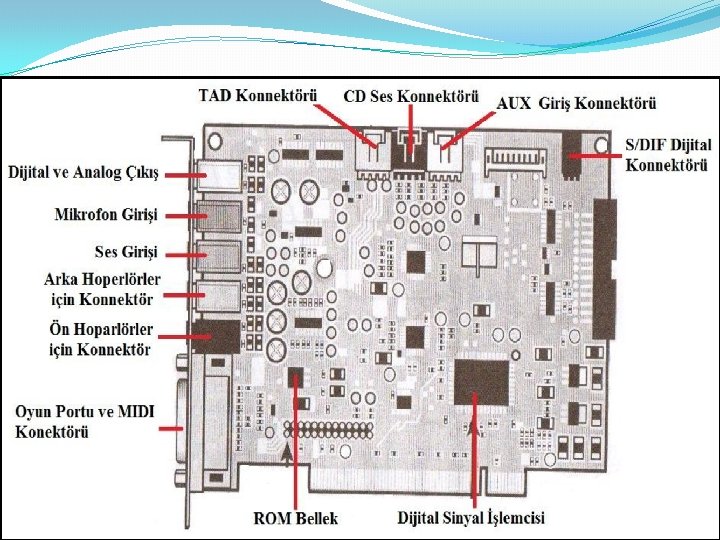

Ses Kartının Yapısı �Dijital Sinyal İşlemcisi (DSP- Digital Signal Processor) �Dijital-Analog Çevirici (DAC-Digital to Analog Converter) �Analog-Dijital Çevirici (ADC- Analog to Digital Converter) �ROM Bellek �TAD (Telefona Answering Device- Telefon Cevaplama Aygıtı) �AUX_IN �CD-IN �S/DIF �Ses Kartı Bağlantı Portları

1) Dijital Sinyal İşlemcisi (DSP- Digital Signal Processor): DSP sesleri üretilmesini sağlar. Ses kartına gelen dijital sinyalleri işler. DSP notaları hafızadan değişik hızlarda okuyarak sesin çıkmasını sağlar. Bir ses kartının aynı anda çıkarabileceği ses sayısına “polyphony” denir. Polyphony değeri ses kartında bulunan DSP’in işlem gücüne bağlıdır. Ses kartlarında bulunan 32, 64, 128 gibi ifadeler kartın polyphony’sidir. 2) Dijital-Analog Çevirici (DAC-Digital to Analog Converter): Bilgisayardaki dijital ses verileri çıkış birimlerine aktarılırken ekran kartındaki dijital analog çevirici bu verileri analog sinyallere dönüştürüp ses kartının çıkışına gönderir.

3) Analog-Dijital Çevirici (ADC- Analog to Digital Converter): Mikrofon veya diğer müzik aygıtlarından alınan analog ses sinyallerini dijital sinyallere dönüştürür. 4) ROM Bellek: Ses ile ilgili dijital verileri depolamak için kullanılan bellektir. DSP tarafından işlenen veriler bu belleğe gönderilir.

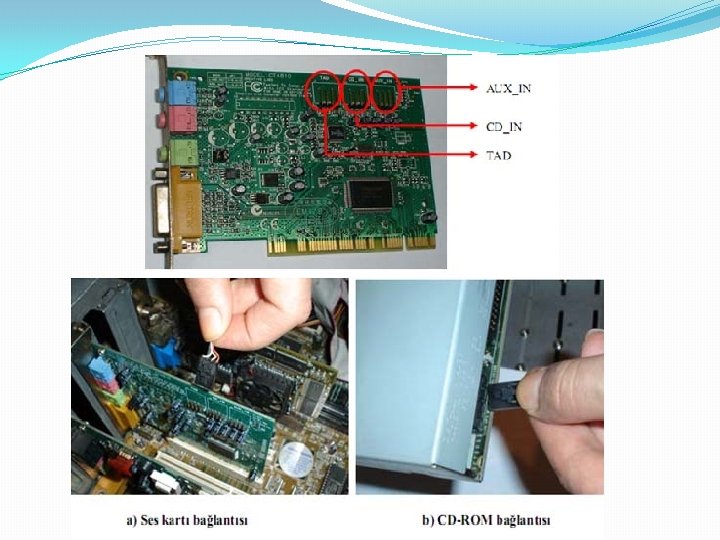

5) TAD (Telefona Answering Device- Telefon Cevaplama Aygıtı): Ses kartı ile modem arasında yapılan bağlantı ile gelen telefon sesi hoparlöre aktarılır ve mikrofon ile cevap verilebilir. Telefon çaldığında ses modem üzerinden ses kartına TAD noktasına bağlı kablo ile ses kartına aktarılır. Mikrofondaki seslerde ses kartı ile modeme taşınır. Bunların yapılabilmesi için faks/modem kartın “voice” olması gerekir. 6) AUX_IN: Çeşitli kartlar(tv, radyo, mpeg) ile ses kart arasında bağlantı kurulduğu yerdir. Bu kartlardaki ses sinyallerinin ses kartına aktarılmasını sağlar. 7) CD-IN: Ses kartı üzerinde olan bu bağlantı ile CD sürücüsündeki seslerin ses kartına aktarılması sağlanır. Kablonun biri ucu ses kartındaki CD-IN n-noktasına diğer ucu CDROM sürücüye takılır. 8) S/DIF: Bu ses kartlarında bulunur. Dijital bağlantı noktasıdır.

9)Ses Kartı Bağlantı Portları: � Line In: Teyp ya da CD player'deki sesleri bilgisayar ortamına aktarır. � Micraphone In: Ses kartının mikrofon girişidir. Dış ortamdaki seslerin bilgisayara gönderilmesini sağlar. � Line Out: İki hoparlörün ya da kulaklığın kullanılmasını sağlayan çıkıştır. � 3 D ses sistemlerinde buraya front(ön) hoparlör bağlanır. � Rear Out: 3 D ses Rear (arka) hoparlör buraya bağlanır. � Joystick/MIDI port: Joystick ve MIDI aygıtlarının bağlanmasını sağlar.

Ses Sinyallerini Kaydetmek Ses Sinyallerini Sentezlemek Ses Kartının Görevleri Ses Sinyallerini Değiştirmek ve Karıştırmak Ses Sinyallerini Yürütmek (Çalmak)

Ses Kartı Nasıl Çalışır?

Ses Kartı Çeşitleri �Veriyolu Standardına Göre: – ISA – PCI-Express �Fizik Yapısına Göre: – Anakartta bir entegre olan (onboard) ses kartı – Anakartın genişleme yuvasına takılı olan ses kartı

�ISA: Bu slotuna takılan ses kartları günümüzde kullanılmamaktadır. �PCI : Bu slotu kullanan ses kartları halen kullanılmaktadır. PCI slotu 64 -Bitlik veriyolunu kullanır ve tak çalıştır özelliğine sahiptir. �PCI-Express : Gelişen teknoloji ile birlikte ses kartları da PCI-e slotlarını destekleyen kartlarını kullanmaya başladı. Genelde PCI -e x 2 ve x 4 versiyonları ses kartlarında kullanılmaktadır.

Fiziksel yapısına göre Anakarta tümleşik (onboard) ses kartı: �Ekran kartlarında olduğu gibi anakart üzerine montajı yapılmış ses kartlarına tümleşik (onboard) ses kartıdır. Anakartın genişleme yuvasına takılı olan ses kartı: �Anakart üzerindeki genişleme yuvalarına takılan bu ses kartları onboard ses kartlarına göre daha iyi performans göstermektedir.

Güncel Fiyat Listesi �Asus ROG Xonar Phoebus 7. 1 PCI Express Ses Kartı: 1. 011 TL �Asus Strix Raid Pro 7. 1 PCI Express Ses Kartı: 704 TL �Asus Xonar DG 5. 1 PCI Ses Kartı: 134 TL � CREATIVE SB Zx. R PCI-E SES KARTI: 1. 330 TL �CREATIVE SB AUDIGY VALUE 7. 1 PCI SES KARTI: 131 TL

KAYNAKÇA http: //bilgihanem. com/ses-karti-nedir-nasil-calisir/ http: //mehmetaksakal. blogcu. com/ses-karti-nedir-ne-ise-yarar -ve-tarihi/9440825 https: //sukrucat. wordpress. com/tag/ses-kartinin-yapisi/ https: //sistemduragi. com/ses-karti-nedir. html/ http: //www. notsehri. com/ses-karti-nasil-calisir-1389/
