Norma ANSI Z 359. 1 -1992– Estándar nacional americano para sistemas personales para detención de caídas, subsistemas y componentes. Norma ANSI A 10. 14 -1991– Estándar nacional americano para operaciones de construcción y demolición. Requisitos d seguridad para cinturones, arneses, eslingas y líneas de vida Regulaciones OSHA – 29 CFR part. 1926 – Regulaciones de salud y seguridad para la construcción 1926. 500 – Alcance, aplicaciones y definiciones aplicables 1926. 501 – Deberes a tener en cuenta en protección caídas 1926. 502 – Practicas y criterios de sistemas de protección caídas 1926. 503 – Requisitos de entrenamiento HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s. a. PR IMERO EL HOMBRE

Z 359. 1 -1992 Esta norma establece los requisitos de desarrollo, diseño, rotulado, evaluación, instrucción, entrenamiento, inspección, uso, mantenimiento y remoción del servicio de conectores, arneses de cuerpo entero, eslingas, absorbedores de energía, anclajes conectores, arrestadotes de caída, líneas de vida verticales, eslingas autoretractiles que comprenden un SPDC para usuarios con un rango de peso entre 59 kg a 140 Kg. HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s. a. PR IMERO EL HOMBRE

ANSI A 10. 14 -1991 Criterios para el desarrollo, fabricación y uso de cinturones de seguridad, arneses, eslingas, líneas de vida, cuerdas y absorbedores de energía para construcción y demolición. No incluye cinturones linieros ni poleas en reata, ni cinturones para limpieza de vidrios. Detalla sistemas para restricción y detención de caídas y los métodos que deben ser usados cuando un empleado esta expuesto a riesgo de caída. HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s. a. PR IMERO EL HOMBRE

1. Componentes: Un ensamble integral de elementos interconectados (partes) dirigidas a desarrollar una función en el sistema (SPDC). Ej. : Un arnés desarrolla una función de soporte al cuerpo, una eslinga una función de sostenimiento, un carabiner de conexión, un arrestador una función de parada. 2. Elementos: Una parte integral de un componente, de un subsistema o de una sistema. Ej: Cuerda, reata, Argolla, etc. HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s. a. PR IMERO EL HOMBRE

1. Subsistema: Un ensamble multifuncional el cual comprende componentes independientes, incluyendo los conectores necesarios o componentes interconectados. Ej: Arnés + conector + absorbedor de energía ó un anclaje + absorbedor de energía + conector + línea de vida vertical 2. Sistema: Definición de un SPDC : Ensamble de componentes y subsistemas usados para detener una persona en la caída de un nivel de trabajo. (OSHA 1926. 502 d – Los cinturones de seguridad no son aceptables como parte de un SPDC – Enero 1 de 1998) HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s. a. PR IMERO EL HOMBRE

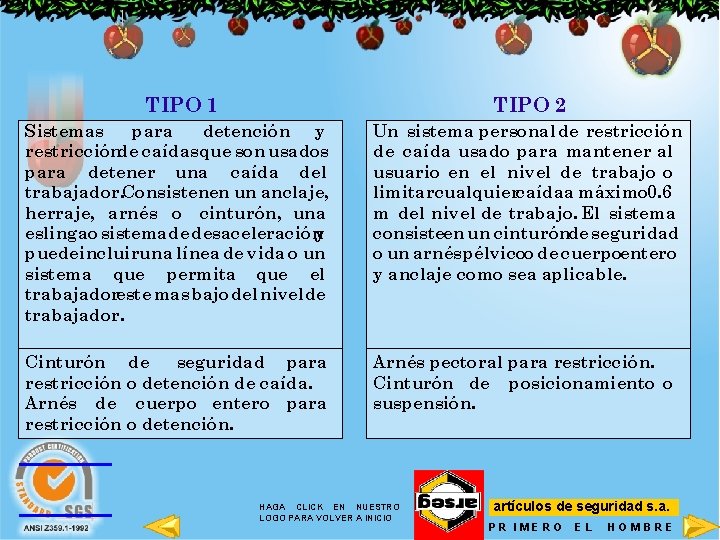

TIPO 1 TIPO 2 Sistemas para detención y restricciónde caídas que son usados para detener una caída del trabajador. Consistenen un anclaje, herraje, arnés o cinturón, una eslingao sistemade desaceleración y puedeincluiruna línea de vida o un sistema que permita que el trabajadoreste mas bajo del nivel de trabajador. Un sistema personal de restricción de caída usado para mantener al usuario en el nivel de trabajo o limitarcualquiercaídaa máximo 0. 6 m del nivel de trabajo. El sistema consisteen un cinturónde seguridad o un arnés pélvicoo de cuerpoentero y anclaje como sea aplicable. Cinturón de seguridad para restricción o detención de caída. Arnés de cuerpo entero para restricción o detención. Arnés pectoral para restricción. Cinturón de posicionamiento o suspensión. HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s. a. PR IMERO EL HOMBRE

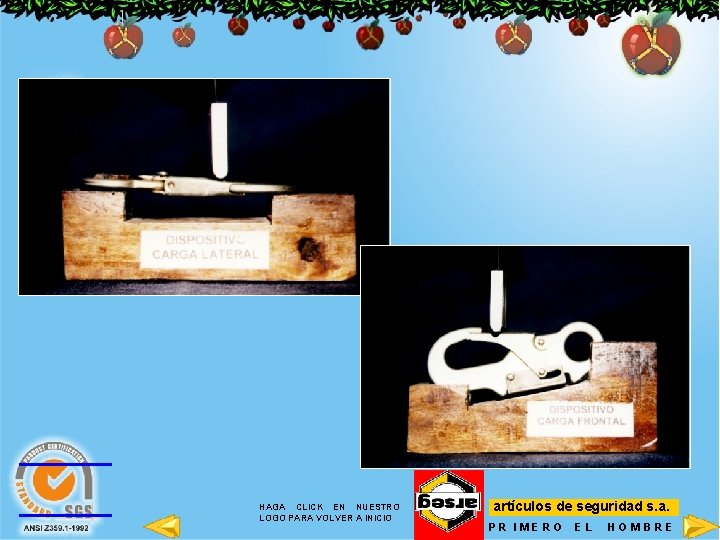

GENERALIDADES Aleación de acero de alta resistencia (estampado, forjado, troquelado, maquinado, libre de escamas, sin rugosidades) Dureza 35 - 42 Rockwell C Resistencia corrosión spray Sal – mín. 48 horas MOSQUETONES Y CARABINERS Abiertos por lo menos por dos acciones deliberadas, auto cierre y auto seguro) Prueba de carga 100% a 1636 Kgf – (OSHA 1926 -502 (e)(6)) Resistencia tensión mín. 2273 Kgf (sin deformarse o fatigarse) Resistencia carga frontal 100 Kg 3 mm Resistencia carga lateral 159 Kg 3 mm (gancho y lateral) HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s. a. PR IMERO EL HOMBRE

1. GENERALIDADES Aleación de acero de alta resistencia (estampado, forjado, troquelado, maquinado, libre de escamas, sin rugosidades) Dureza 35 - 42 Rockwell C Resistencia corrosión spray Sal – mín. 48 horas 2. MOSQUETONES Y CARABINERS Abiertos por lo menos por dos acciones deliberadas, auto cierre y auto seguro) Prueba de carga 100% a 1636 Kgf – (OSHA 1926 -502 (e)(6)) Resistencia tensión mín. 2273 Kgf (sin deformarse o fatigarse) Resistencia carga frontal 100 Kg 3 mm Resistencia carga lateral 159 Kg 3 mm (gancho y lateral) HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s. a. PR IMERO EL HOMBRE

3. ARGOLLAS D ó ANILLOS • Prueba carga 100% a 1636 Kgf • Resistencia tensión mín. 2273 kgf (sin deformarse o fatigarse) 4. HEBILLAS Y AJUSTADORES • Resistencia tensión mín. 1818 kgf HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s. a. PR IMERO EL HOMBRE

1. REATA • Material: Fibra sintética de características igual o mejores a las poliamidas • Ancho mín. 41 mm • Resistencia tensión mín. 2273 kgf 2. HILOS • Material: Fibra sintética de características igual o mejores a las poliamidas • Puntadas de seguridad en todas las uniones de reata 1. Color que contraste con reata para facilidad de inspección HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s. a. PR IMERO EL HOMBRE

CONSTRUCCION • Soporte para el cuerpo a través del pecho, sobre los hombros y alrededor de las piernas cuando una carga es aplicada sobre el elemento de anclaje para detener la caída. • Apropiadamente ajustado debe prevenir caídas • El elemento para detención da caídas debe estar localizado en posición dorsal. • Cuando más de un elemento de anclaje existe sobre un arnés debe especificarse el propósito del uso de cada elemento. • Bajo prueba de carga estática no debe liberarse el maniquí, no deformarse ninguno de sus herrajes, ni deslizarse ninguno de sus conectores una distancia mayor de 25 mm • Bajo prueba dinámica no debe liberarse el maniquí, no deformarse ninguno de sus herrajes y su ángulo de reposo debe ser menor de 30° (ANSI Z 359. 1 – 100 Kg, ANSI A 10. 14 – 136. 4 Kg, OSHA 1926 M(d) – 100 Kg) HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s. a. PR IMERO EL HOMBRE

CONSTRUCCION • Soporte para el cuerpo a través del pecho, sobre los hombros y alrededor de las piernas cuando una carga es aplicada sobre el elemento de anclaje para detener la caída. • Apropiadamente ajustado debe prevenir caídas • El elemento para detención da caídas debe estar localizado en posición dorsal. • Cuando más de un elemento de anclaje existe sobre un arnés debe especificarse el propósito del uso de cada elemento. • Bajo prueba de carga estática no debe liberarse el maniquí, no deformarse ninguno de sus herrajes, ni deslizarse ninguno de sus conectores una distancia mayor de 25 mm • Bajo prueba dinámica no debe liberarse el maniquí, no deformarse ninguno de sus herrajes y su ángulo de reposo debe ser menor de 30° (ANSI Z 359. 1 – 100 Kg, ANSI A 10. 14 – 136. 4 Kg, OSHA 1926 M(d) – 100 Kg) HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s. a. PR IMERO EL HOMBRE

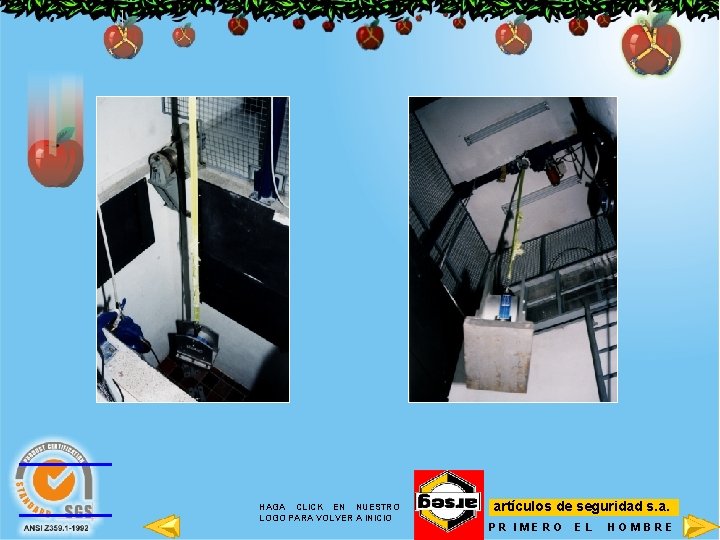

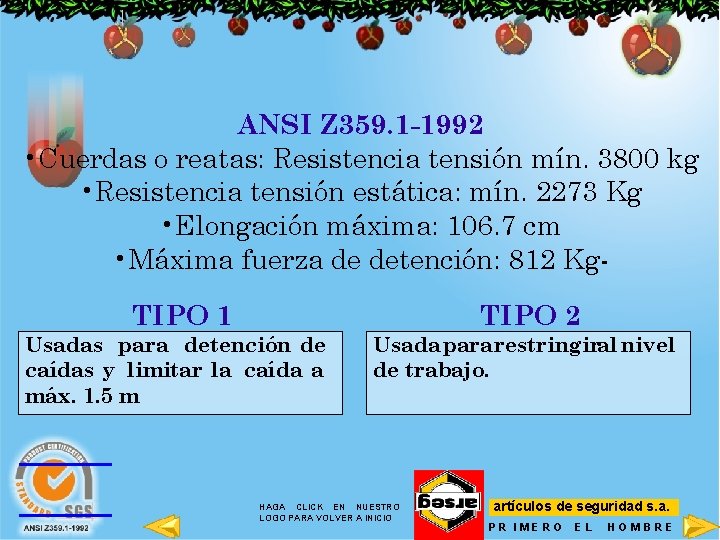

ANSI Z 359. 1 -1992 • Cuerdas o reatas: Resistencia tensión mín. 3800 kg • Resistencia tensión estática: mín. 2273 Kg • Elongación máxima: 106. 7 cm • Máxima fuerza de detención: 812 Kg. TIPO 1 TIPO 2 Usadas para detención de caídas y limitar la caída a máx. 1. 5 m Usada para restringiral nivel de trabajo. HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s. a. PR IMERO EL HOMBRE

• Diseño que permita evidenciar la activación • Sometido a carga de 203 Kg no debe presentar señales de activación • Resistencia de prueba estática de 2273 Kg • Elongación máxima 106. 7 cm • Prueba dinámica fuerza máxima de detención: 409 Kg HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s. a. PR IMERO EL HOMBRE

• Los anclajes seleccionados para SPDC debe resistir cargas estáticas, aplicadas en la dirección permitida por el sistema de por lo menos: (a) 1818 Kg cuando existe certificación (b) 2273 Kg en ausencia de certificación Cuando más de un elemento esta asegurado a un anclaje conector, la resistencia sea (a) ó (b) debe ser multiplicada por el numero de personas ancladas al conector (Requisito OSHA 1910. 66) • La estabilidad y compatibilidad de acoples entre anclajes conectores y conectores debe ser considerada en el diseño, de igual forma de la exposición a superficies abrasivas y ambientes severos. HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s. a. PR IMERO EL HOMBRE
