Algoritmet Paraqitja grafike e tyre TIK 12 Prof

Algoritmet – Paraqitja grafike e tyre TIK 12 – Prof. Blerand Koshi

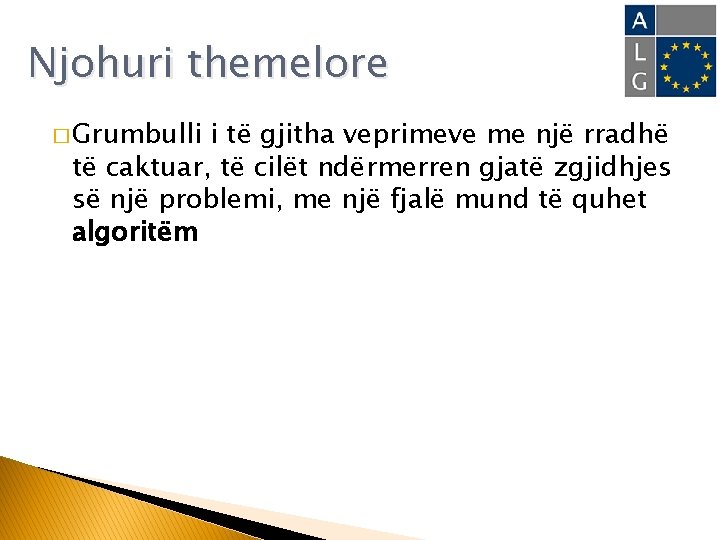

Njohuri themelore � Grumbulli i të gjitha veprimeve me një rradhë të caktuar, të cilët ndërmerren gjatë zgjidhjes së një problemi, me një fjalë mund të quhet algoritëm

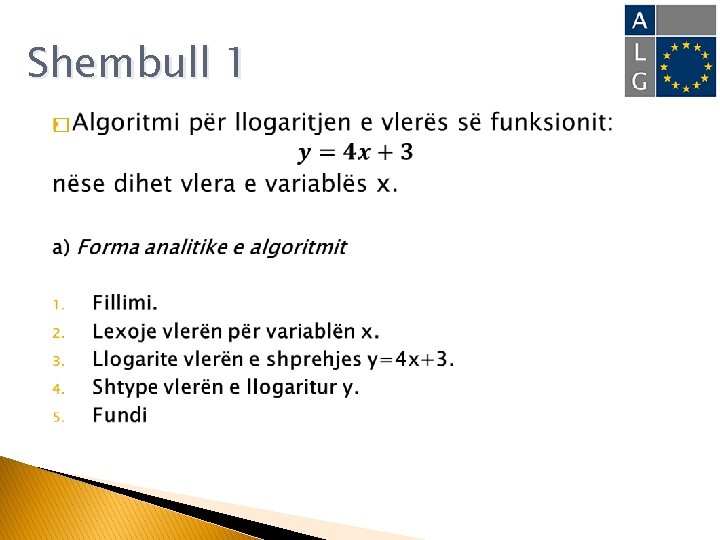

Shembull 1 �

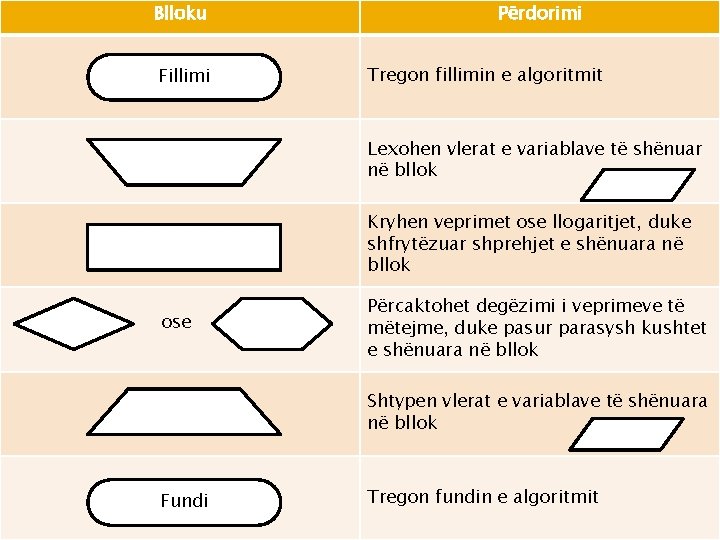

Blloku Fillimi Përdorimi Tregon fillimin e algoritmit Lexohen vlerat e variablave të shënuar në bllok Kryhen veprimet ose llogaritjet, duke shfrytëzuar shprehjet e shënuara në bllok ose Përcaktohet degëzimi i veprimeve të mëtejme, duke pasur parasysh kushtet e shënuara në bllok Shtypen vlerat e variablave të shënuara në bllok Fundi Tregon fundin e algoritmit

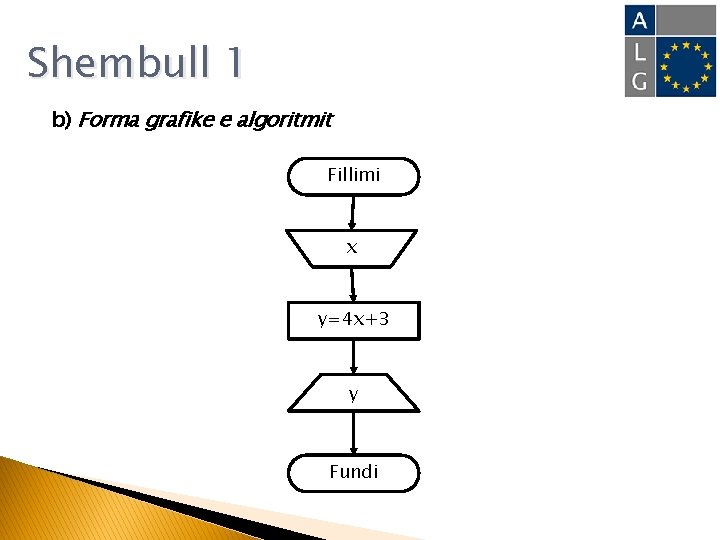

Shembull 1 b) Forma grafike e algoritmit Fillimi x y=4 x+3 y Fundi

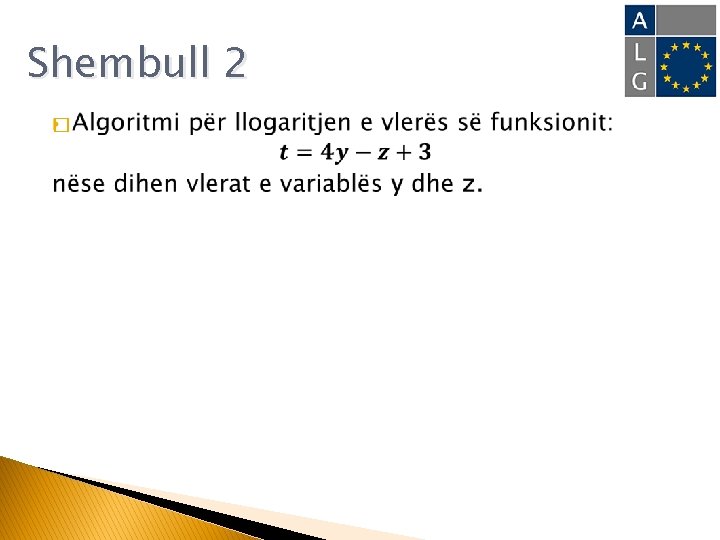

Shembull 2 �

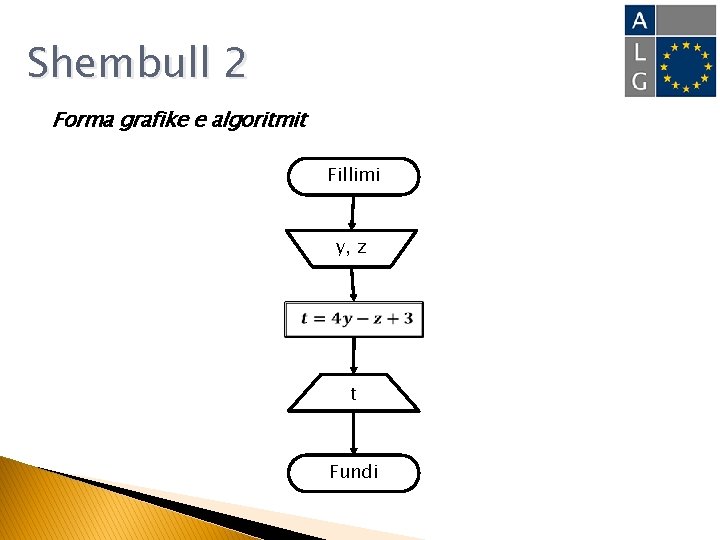

Shembull 2 Forma grafike e algoritmit Fillimi y, z t Fundi

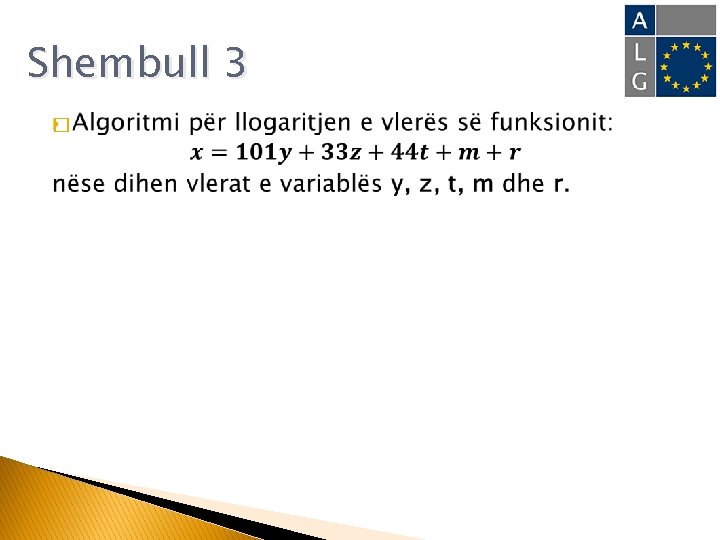

Shembull 3 �

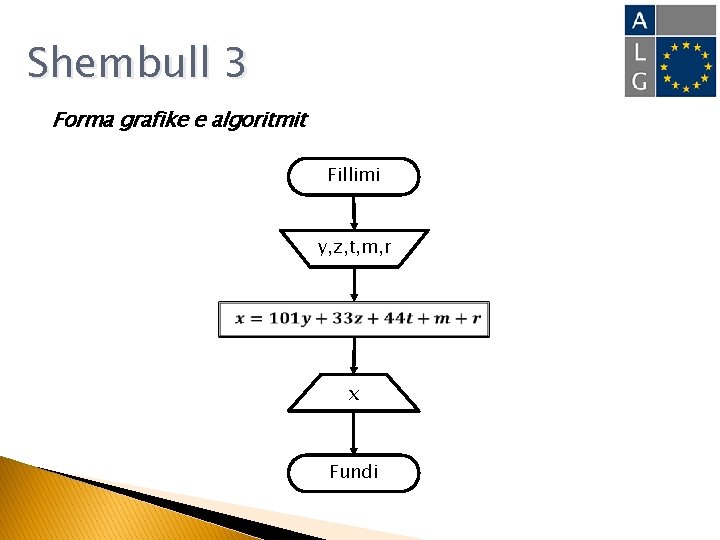

Shembull 3 Forma grafike e algoritmit Fillimi y, z, t, m, r x Fundi

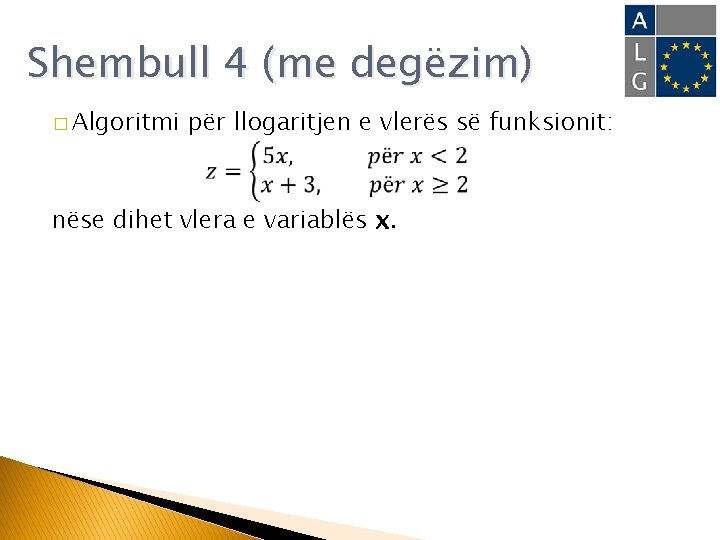

Shembull 4 (me degëzim) � Algoritmi për llogaritjen e vlerës së funksionit: nëse dihet vlera e variablës x.

Shembull 4 Forma grafike e algoritmit Fillimi x Po x<2 z Fundi Jo

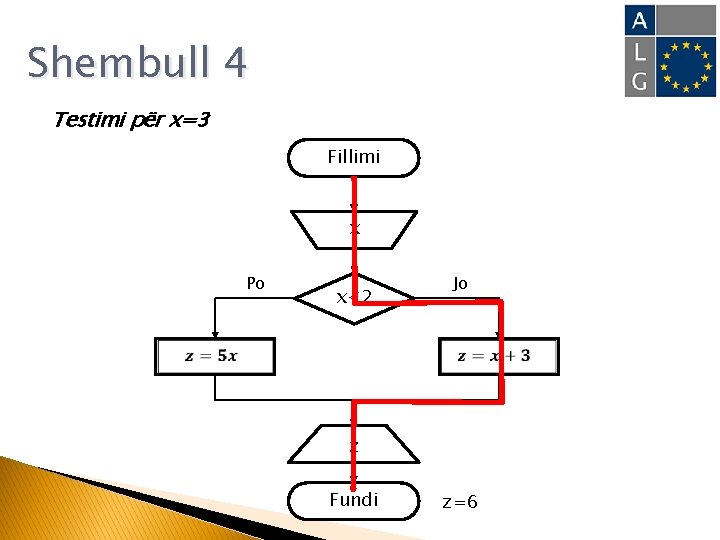

Shembull 4 Testimi për x=3 Fillimi x Po x<2 Jo z Fundi z=6

Shembull 4 Testimi për x=1 Fillimi x Po x<2 Jo z Fundi z=5

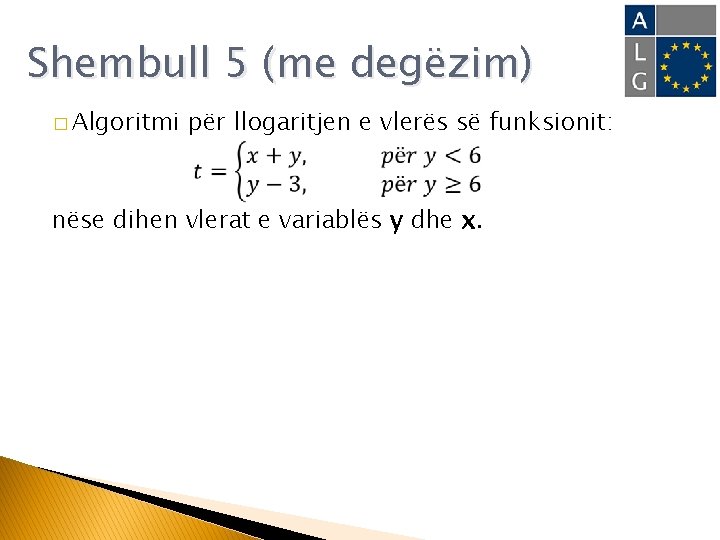

Shembull 5 (me degëzim) � Algoritmi për llogaritjen e vlerës së funksionit: nëse dihen vlerat e variablës y dhe x.

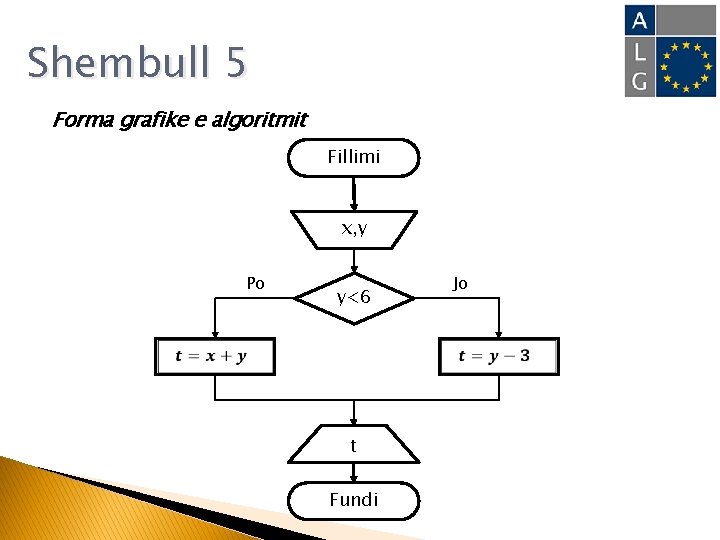

Shembull 5 Forma grafike e algoritmit Fillimi x, y Po y<6 t Fundi Jo

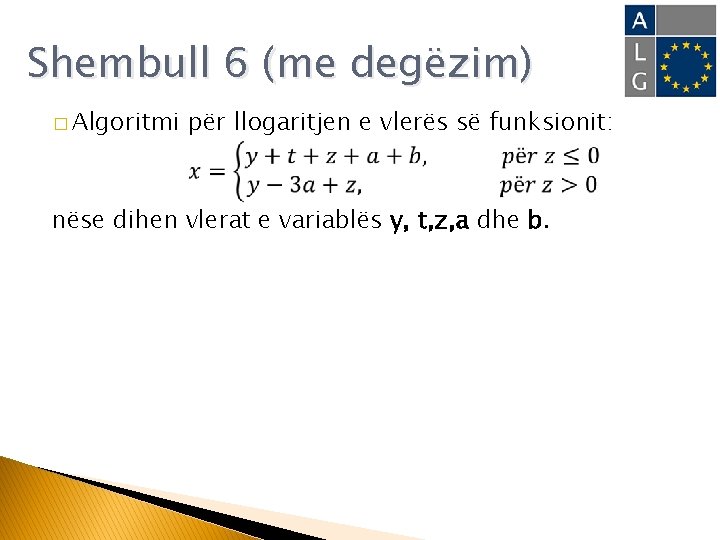

Shembull 6 (me degëzim) � Algoritmi për llogaritjen e vlerës së funksionit: nëse dihen vlerat e variablës y, t, z, a dhe b.

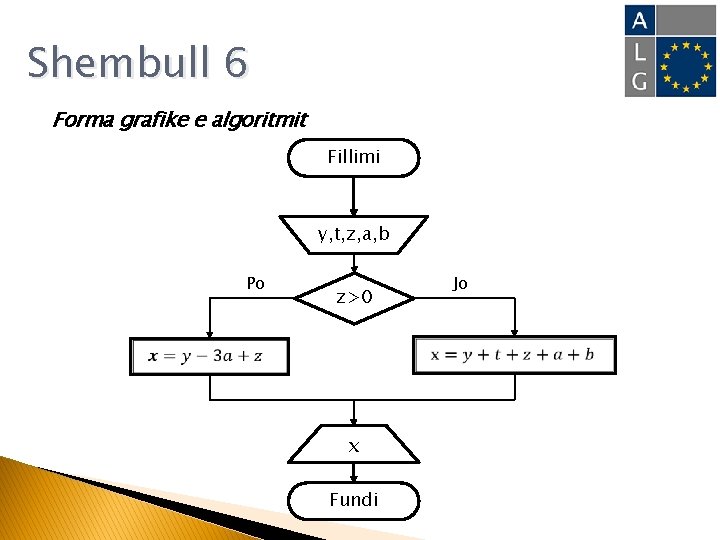

Shembull 6 Forma grafike e algoritmit Fillimi y, t, z, a, b Po z>0 x Fundi Jo

Pyetje ?
