Paraqitja grafike e algoritmeve TIK 12 – Prof. Blerand Koshi

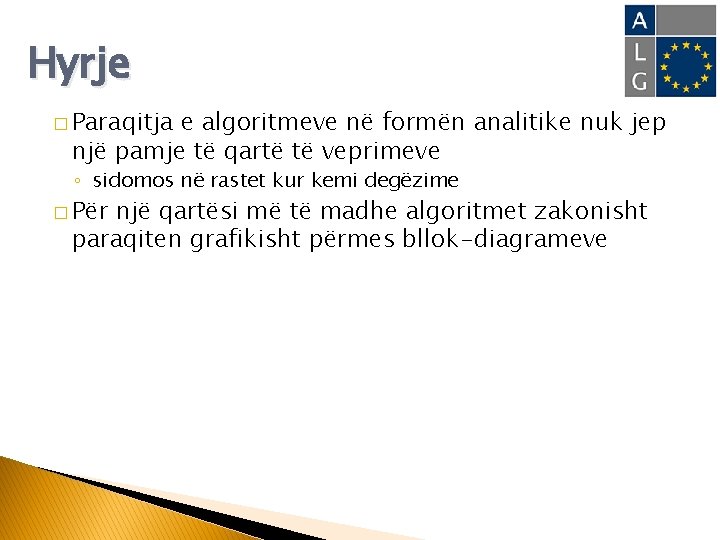

Hyrje � Paraqitja e algoritmeve në formën analitike nuk jep një pamje të qartë të veprimeve ◦ sidomos në rastet kur kemi degëzime � Për një qartësi më të madhe algoritmet zakonisht paraqiten grafikisht përmes bllok-diagrameve

Blloku Fillimi Përdorimi Tregon fillimin e algoritmit Lexohen vlerat e variablave të shënuar në bllok Kryhen veprimet ose llogaritjet, duke shfrytëzuar shprehjet e shënuara në bllok ose Përcaktohet degëzimi i veprimeve të mëtejme, duke pasur parasysh kushtet e shënuara në bllok Shtypen vlerat e variablave të shënuara në bllok Fundi Tregon fundin e algoritmit

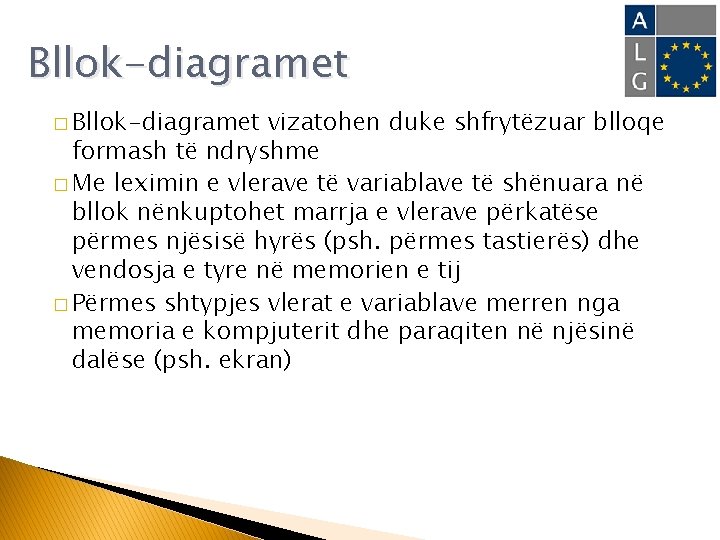

Bllok-diagramet � Bllok-diagramet vizatohen duke shfrytëzuar blloqe formash të ndryshme � Me leximin e vlerave të variablave të shënuara në bllok nënkuptohet marrja e vlerave përkatëse përmes njësisë hyrës (psh. përmes tastierës) dhe vendosja e tyre në memorien e tij � Përmes shtypjes vlerat e variablave merren nga memoria e kompjuterit dhe paraqiten në njësinë dalëse (psh. ekran)

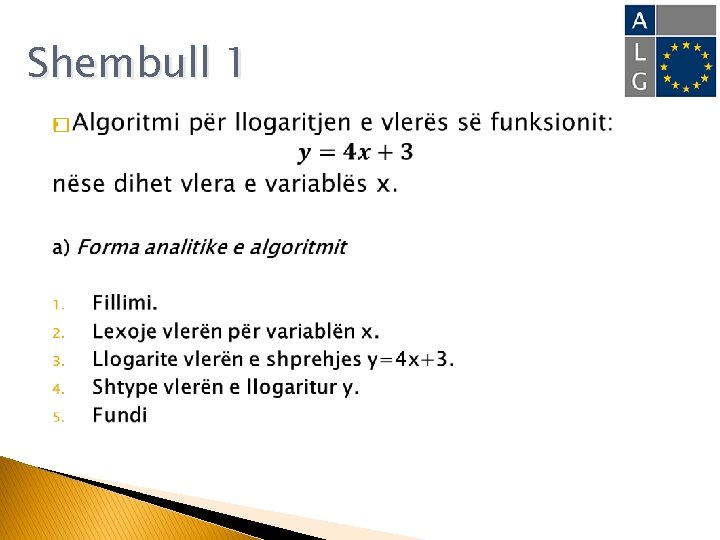

Shembull 1 �

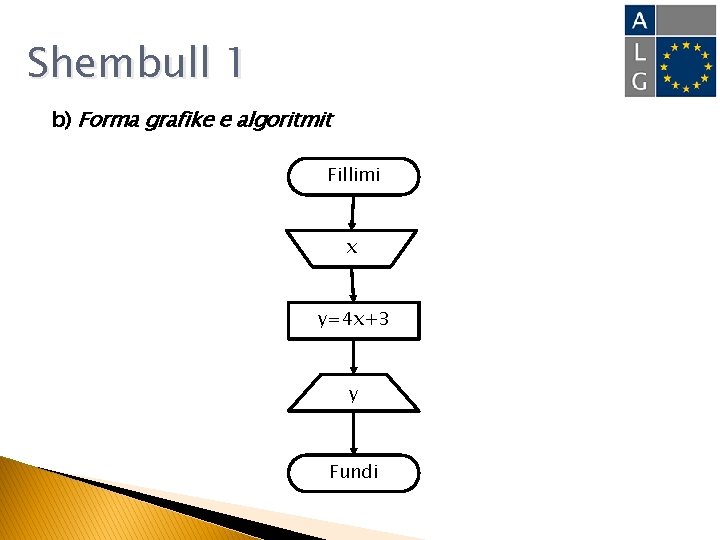

Shembull 1 b) Forma grafike e algoritmit Fillimi x y=4 x+3 y Fundi

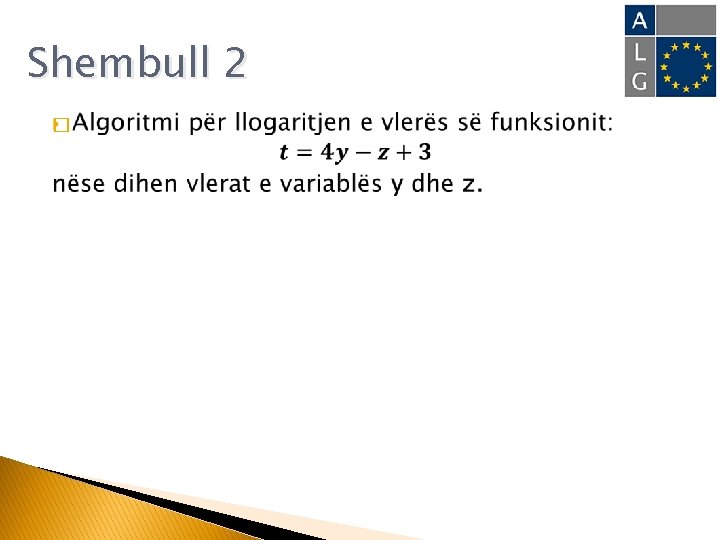

Shembull 2 �

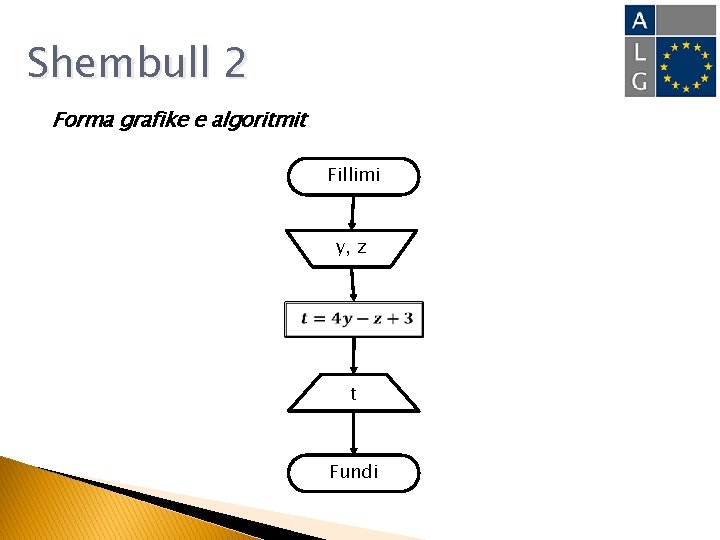

Shembull 2 Forma grafike e algoritmit Fillimi y, z t Fundi

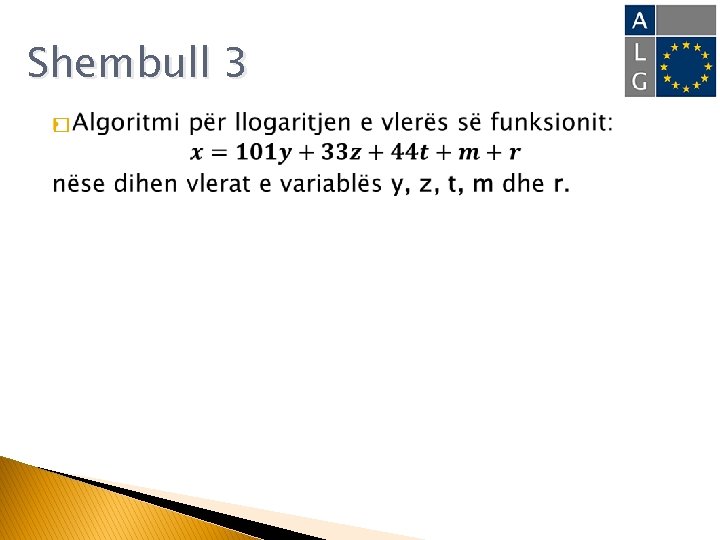

Shembull 3 �

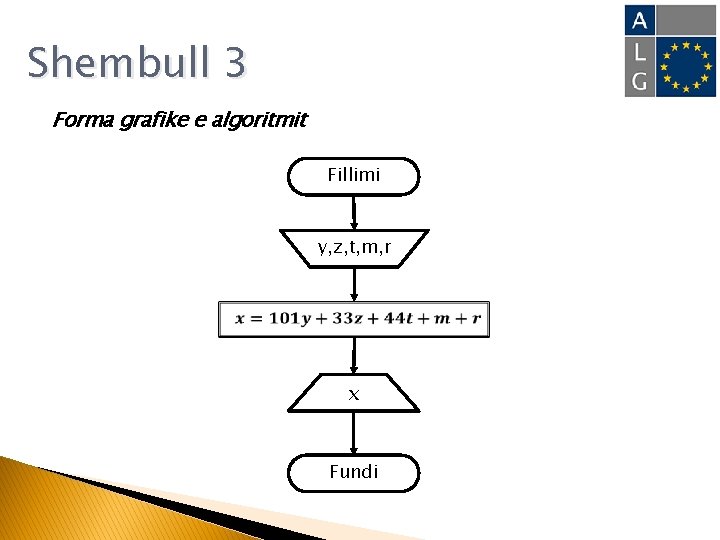

Shembull 3 Forma grafike e algoritmit Fillimi y, z, t, m, r x Fundi

Shembull 4 (me degëzim) � Algoritmi për llogaritjen e vlerës së funksionit: nëse dihet vlera e variablës x.

Shembull 4 Forma grafike e algoritmit Fillimi x Po Jo x<2 z Fundi

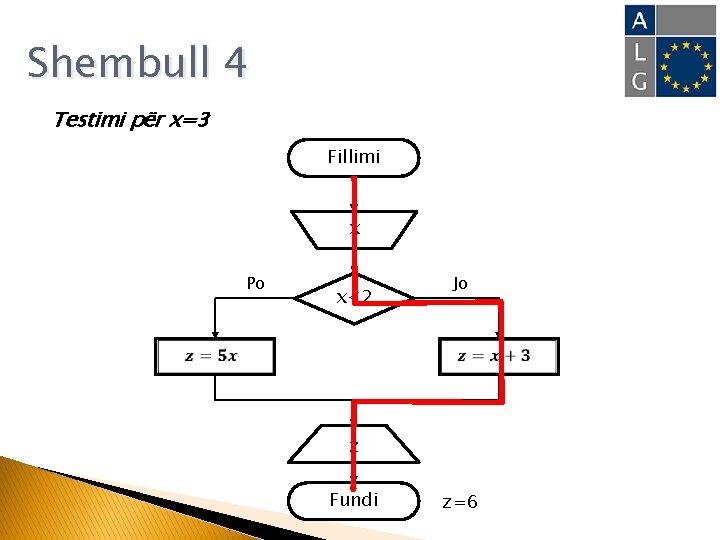

Shembull 4 Testimi për x=3 Fillimi x Po Jo x<2 z Fundi z=6

Shembull 4 Testimi për x=1 Fillimi x Po Jo x<2 z Fundi z=5

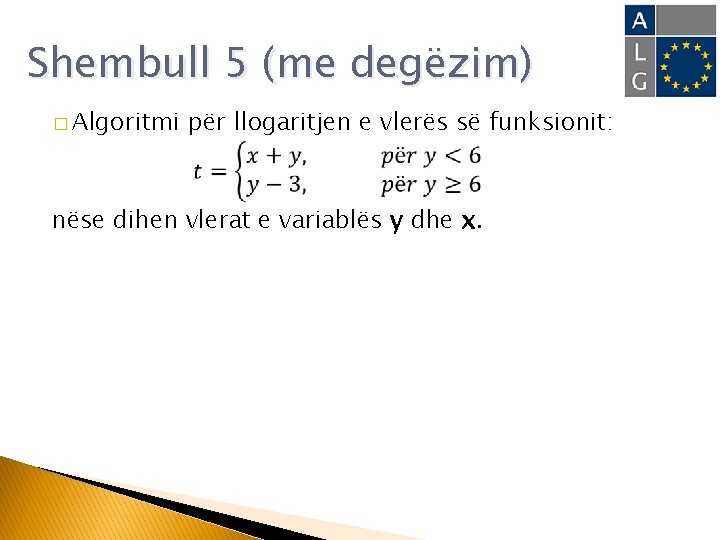

Shembull 5 (me degëzim) � Algoritmi për llogaritjen e vlerës së funksionit: nëse dihen vlerat e variablës y dhe x.

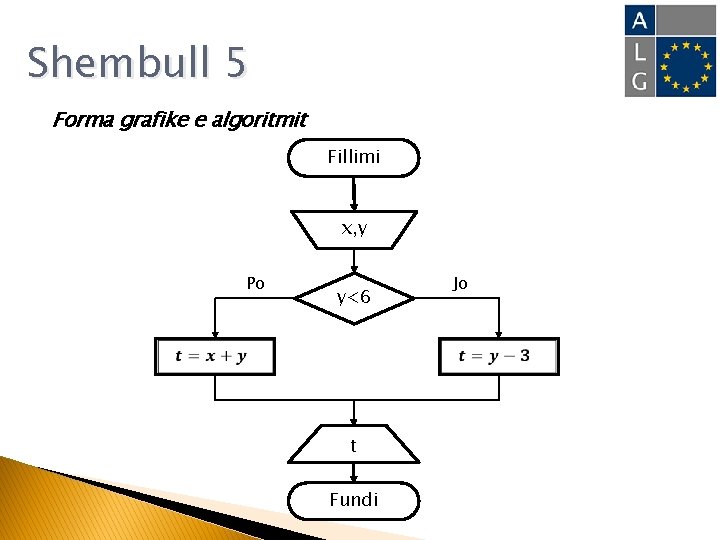

Shembull 5 Forma grafike e algoritmit Fillimi x, y Po Jo y<6 t Fundi

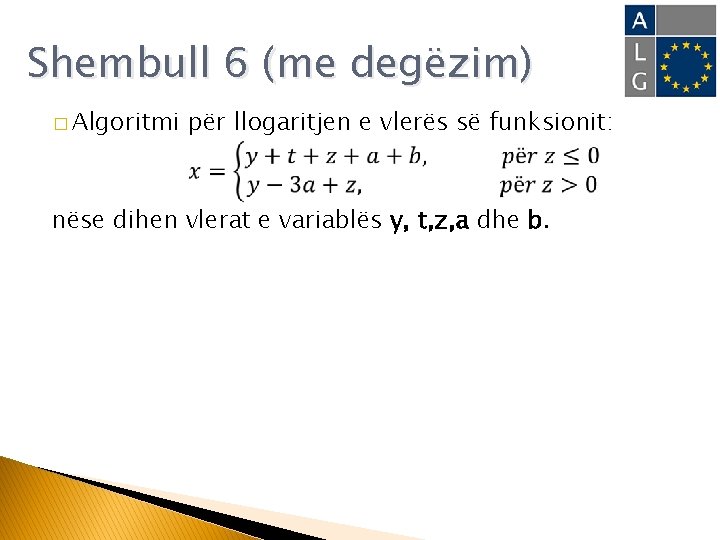

Shembull 6 (me degëzim) � Algoritmi për llogaritjen e vlerës së funksionit: nëse dihen vlerat e variablës y, t, z, a dhe b.

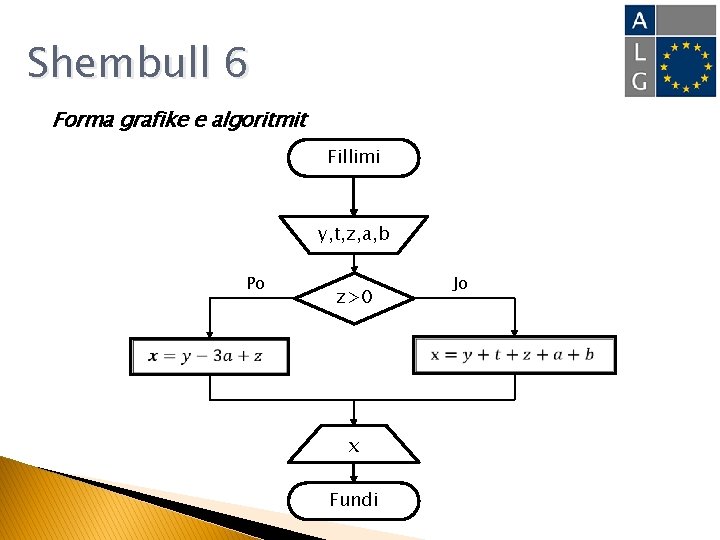

Shembull 6 Forma grafike e algoritmit Fillimi y, t, z, a, b Po Jo z>0 x Fundi

Pyetje ?
