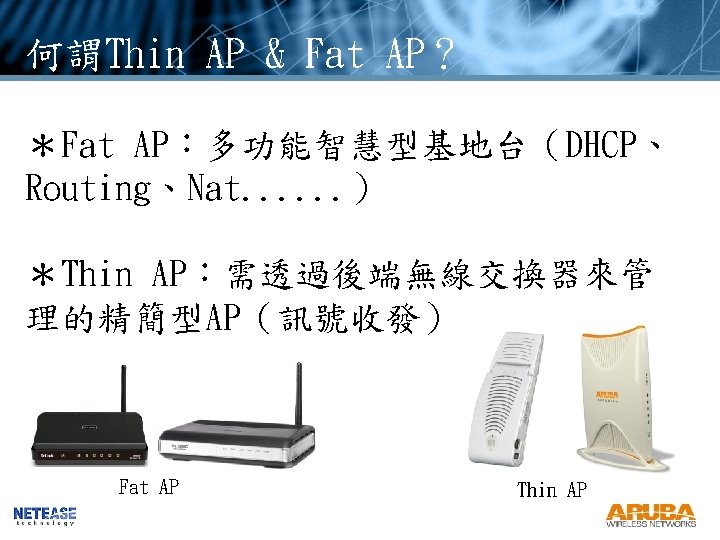

Agenda 1 2 Thin AP vs Fat AP

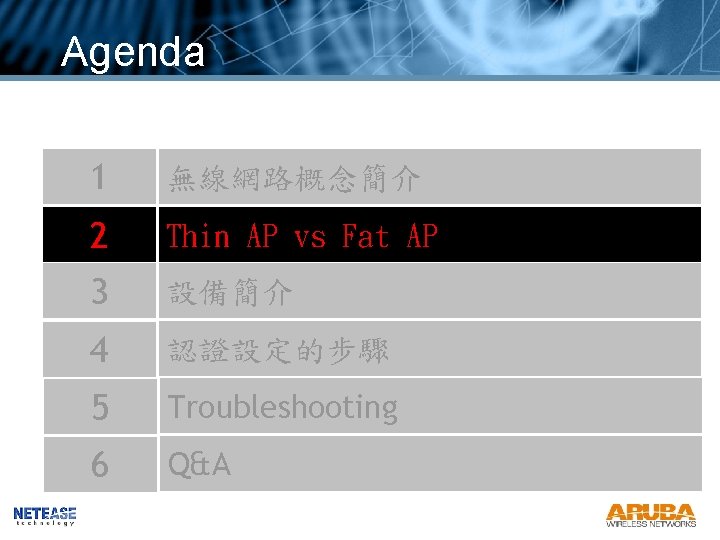

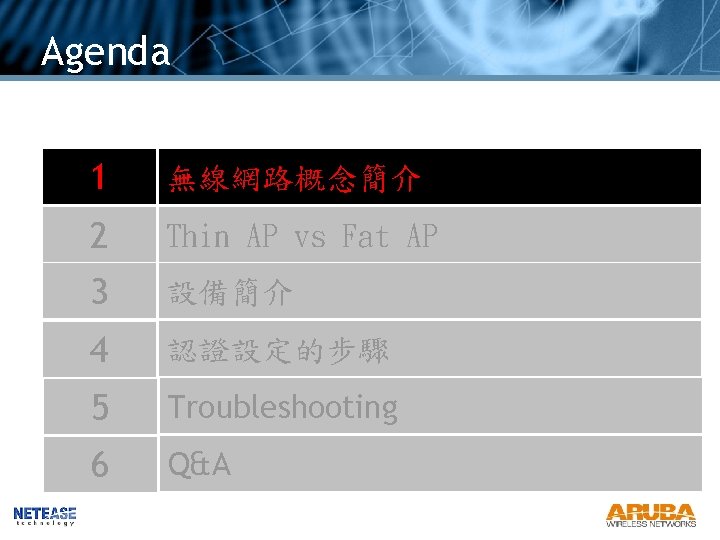

Agenda 1 無線網路概念簡介 2 Thin AP vs Fat AP 3 設備簡介 4 認證設定的步驟 5 Troubleshooting 6 Q&A

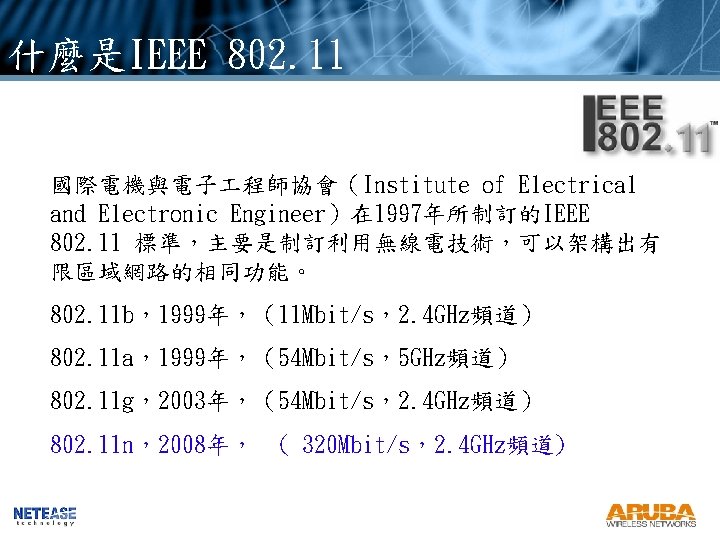

什麼是IEEE 802. 11 國際電機與電子 程師協會（Institute of Electrical and Electronic Engineer）在 1997年所制訂的IEEE 802. 11 標準，主要是制訂利用無線電技術，可以架構出有 限區域網路的相同功能。 802. 11 b，1999年，（11 Mbit/s，2. 4 GHz頻道） 802. 11 a，1999年，（54 Mbit/s，5 GHz頻道） 802. 11 g，2003年，（54 Mbit/s，2. 4 GHz頻道） 802. 11 n，2008年， ( 320 Mbit/s，2. 4 GHz頻道)

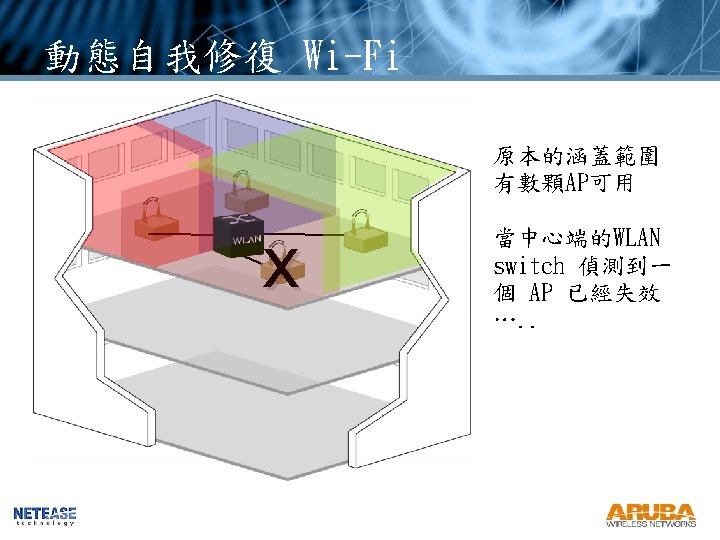

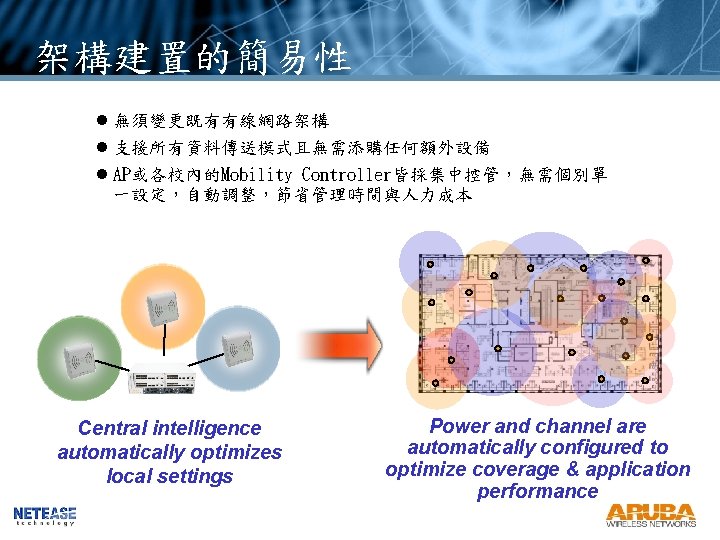

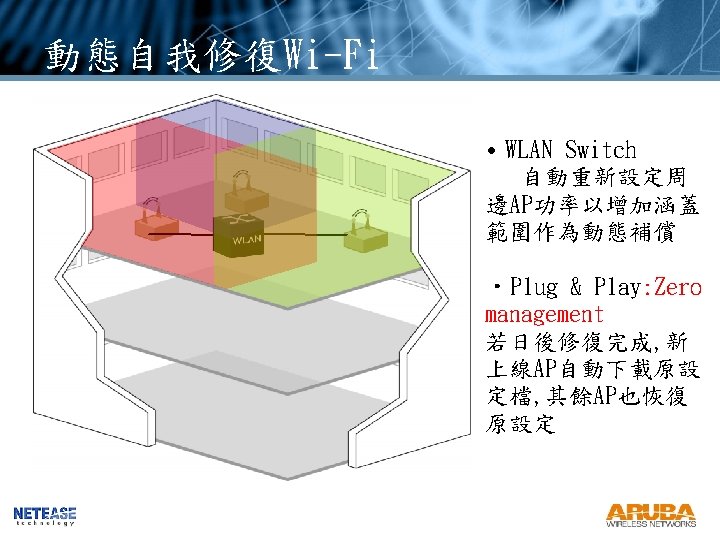

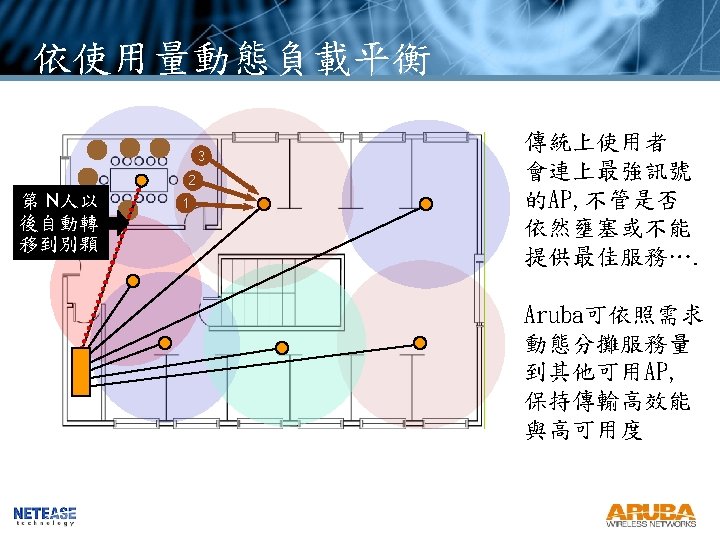

架構建置的簡易性 l 無須變更既有有線網路架構 l 支援所有資料傳送模式且無需添購任何額外設備 l AP或各校內的Mobility Controller皆採集中控管，無需個別單 一設定，自動調整，節省管理時間與人力成本 Central intelligence automatically optimizes local settings Power and channel are automatically configured to optimize coverage & application performance

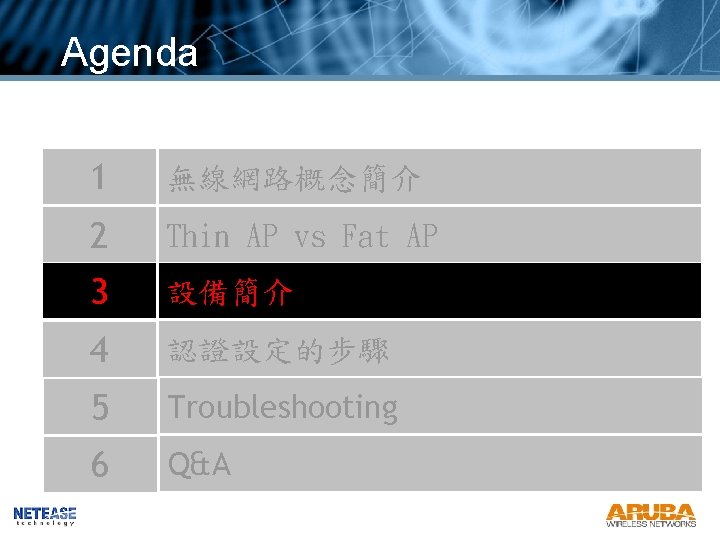

Agenda 1 無線網路概念簡介 2 Thin AP vs Fat AP 3 設備簡介 4 認證設定的步驟 5 Troubleshooting 6 Q&A

Agenda 1 無線網路概念簡介 2 Thin AP vs Fat AP 3 設備簡介 4 認證設定的步驟 5 Troubleshooting 6 Q&A

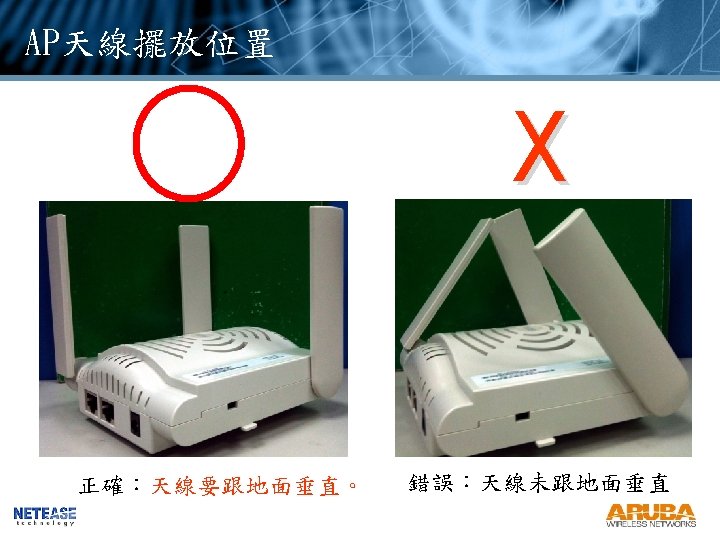

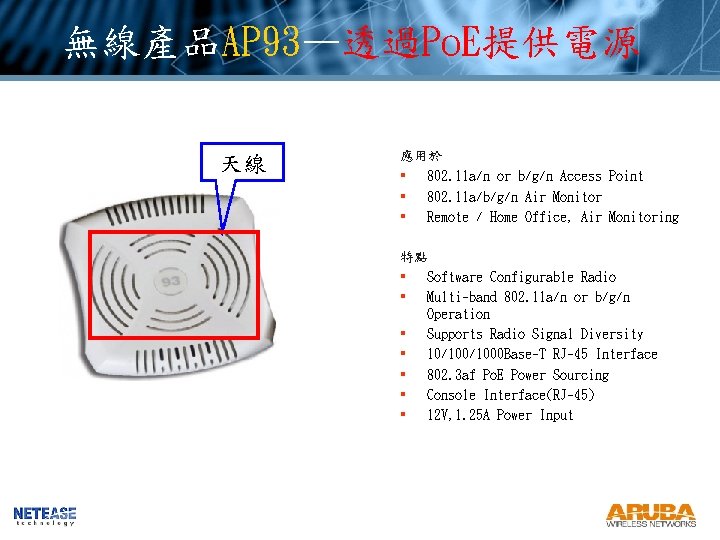

無線產品AP 93—透過Po. E提供電源 天線 應用於 § 802. 11 a/n or b/g/n Access Point § 802. 11 a/b/g/n Air Monitor § Remote / Home Office, Air Monitoring 特點 § Software Configurable Radio § Multi-band 802. 11 a/n or b/g/n Operation § Supports Radio Signal Diversity § 10/1000 Base-T RJ-45 Interface § 802. 3 af Po. E Power Sourcing § Console Interface(RJ-45) § 12 V, 1. 25 A Power Input

無線產品AP 125—透過Po. E提供電源 應用於 § 802. 11 a/n and b/g/n Access Point § 802. 11 a/b/g/n Air Monitor § Remote / Home Office, Air Monitoring 天線 Po. E Ethernet 特點 § Software Configurable Radio § Multi-band 802. 11 a/n and b/g/n Operation § Supports Radio Dual Diversity § 10/1000 Base-T RJ-45 Interface x 2 § 802. 3 af Po. E Power Sourcing § Console Interface(RJ-45) § 5 V, 3. 2 A Power Input

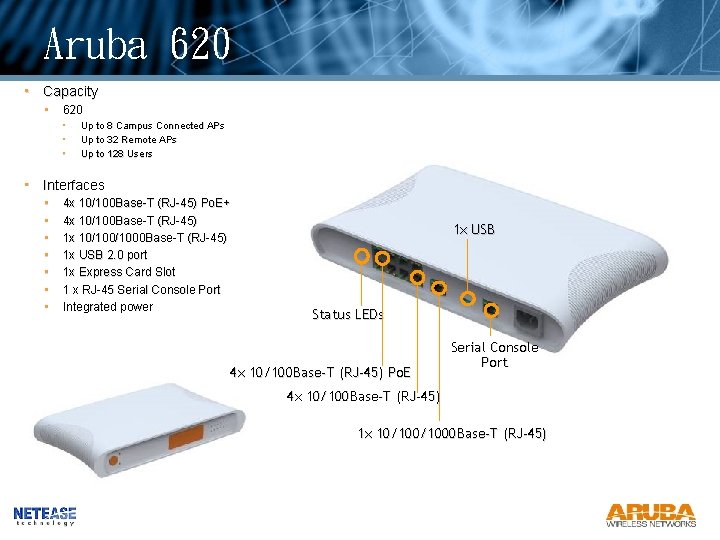

Aruba 620 • Capacity • 620 • • • Up to 8 Campus Connected APs Up to 32 Remote APs Up to 128 Users • Interfaces • • 4 x 10/100 Base-T (RJ-45) Po. E+ 4 x 10/100 Base-T (RJ-45) 1 x 10/1000 Base-T (RJ-45) 1 x USB 2. 0 port 1 x Express Card Slot 1 x RJ-45 Serial Console Port Integrated power 1 x USB Status LEDs 4 x 10/100 Base-T (RJ-45) Po. E Serial Console Port 4 x 10/100 Base-T (RJ-45) 1 x 10/1000 Base-T (RJ-45)

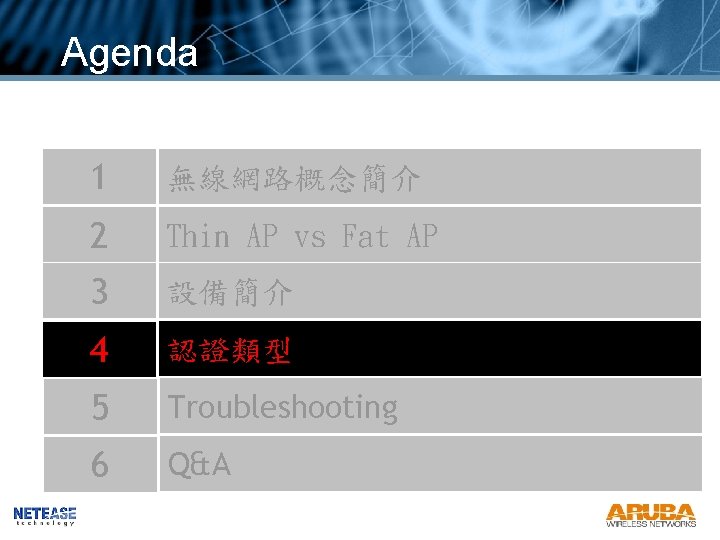

Agenda 1 無線網路概念簡介 2 Thin AP vs Fat AP 3 設備簡介 4 認證類型 5 Troubleshooting 6 Q&A

架構說明 中山大學 DHCP Access Traffic TANet 縣網中心 固網光纖 防火牆 校內主機群 防火牆 Aruba Control System IPSec Tunnel L 2 -switch 角色一(漫遊者/訪客) WPA 2/AES(802. 1 x) Aruba AP 93 行政電腦 Aruba AP 93 電腦教室

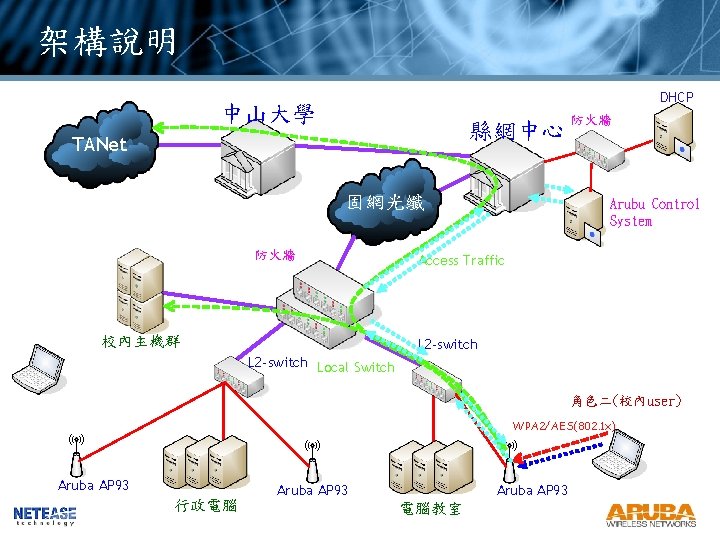

架構說明 DHCP 中山大學 縣網中心 TANet 固網光纖 防火牆 校內主機群 防火牆 Arubu Control System Access Traffic L 2 -switch Local Switch 角色二(校內user) WPA 2/AES(802. 1 x) Aruba AP 93 行政電腦 Aruba AP 93 電腦教室

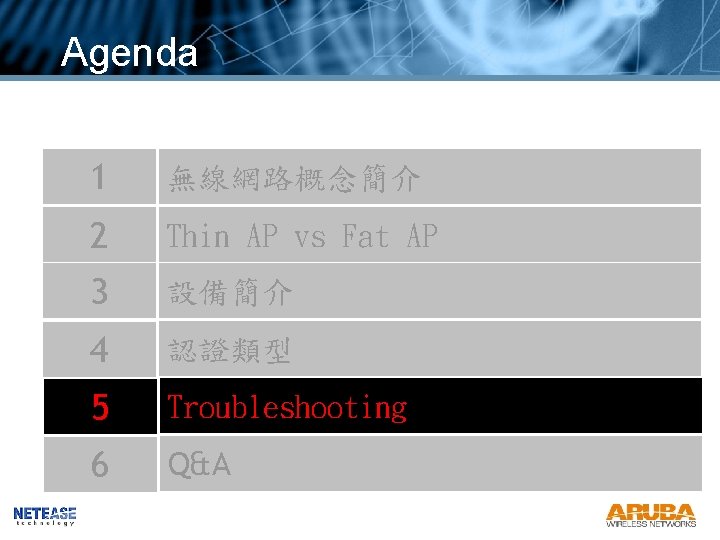

Agenda 1 無線網路概念簡介 2 Thin AP vs Fat AP 3 設備簡介 4 認證類型 5 Troubleshooting 6 Q&A

Thank You!
