5 ta Clase de Instalaciones Electricas Ley de

5 ta. Clase de Instalaciones Electricas Ley de ohm

Un Circuito Eléctrico es un conjunto de elementos conectados entre si por los que puede circular una corriente eléctrica".

PARTES DE UN CIRCUITO ELÉCTRICO Los elementos que forman un circuito eléctrico básico son:

Generador: producen y mantienen la corriente eléctrica por el circuito Conductores : es por donde se mueve la corriente eléctrica de un elemento a otro del circuito Receptores : son los elementos que transforman la energía eléctrica que les llega en otro tipo de energía. Elementos de mando o control: permiten dirigir o cortar a voluntad el paso de la corriente eléctrica dentro del circuito Elementos de protección : protegen los circuitos y a las personas cuando hay peligro o la corriente es muy elevada y puede haber riesgo de quemar los elementos del circuito

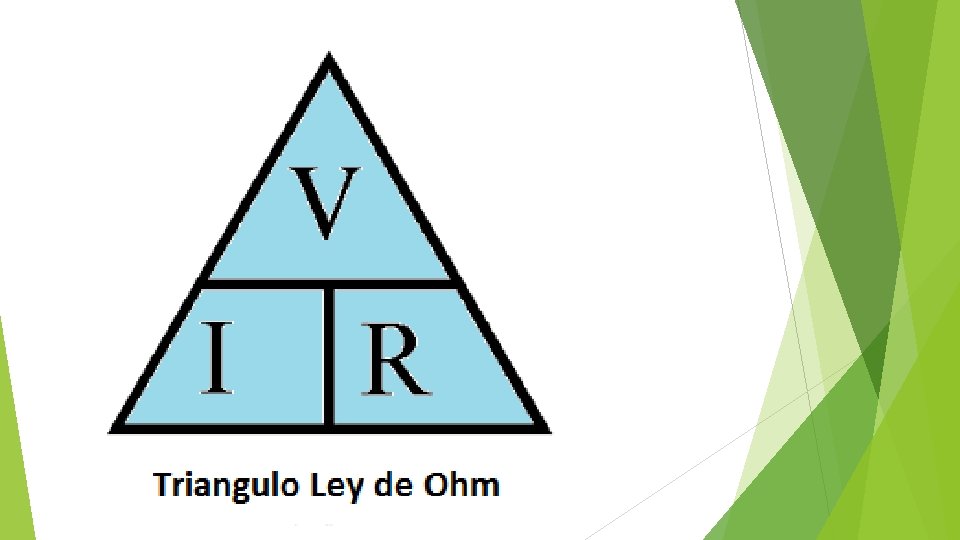

Ley de Ohm es una ley de la electricidad. Establece que la diferencia de potencial V que aparece entre los extremos de un conductor determinado es proporcional a la intensidad de la corriente I que circula por el citado conductor. Ohm completó la ley introduciendo la noción de resistencia eléctrica R; que es el factor de proporcionalidad que aparece en la relación entre V I:

Para calcular el voltaje Voltaje = Intensidad multiplicado por la Resistencia Para calcular la intensidad Intensidad = Voltaje divido por la Resistencia Para calcular la Resistencia = Voltaje divido por Intensidad

Simbología en circuito

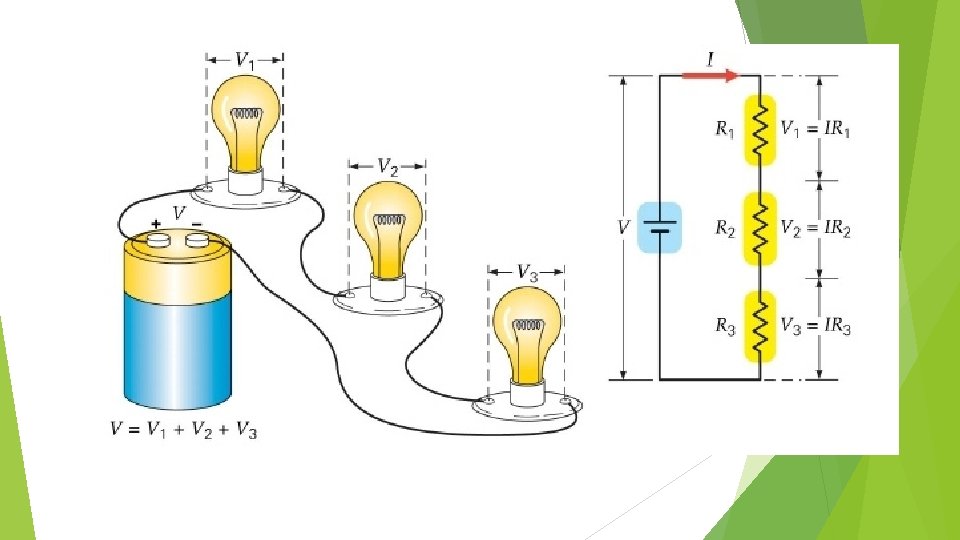

Circuito serie En los circuitos en serie los receptores se conectan una a continuación del otro, el final del primero con el principio del segundo y así sucesivamente.

Intensidad Este tipo de circuitos tiene la característica de que la intensidad que atraviesa todos los receptores es la misma, y es igual a la total del circuito It= I 1 = I 2.

Resistencia La resistencia total del circuito es la suma de todas las resistencias de los receptores conectados en serie. Rt = R 1 + R 2+R. .

Voltaje La tensión total es igual a la suma de las tensiones en cada uno de los receptores conectados en serie. Vt = V 1 + V 2+V. . .

Calculemos utilizando ley de ohm

Resistencia Fórmula RT=R 1+R 2+R 3 Reemplazamos RT=10Ω+5Ω +15Ω RT=30Ω

Intensidad Fórmula IT=VT/RT IT=6 v/30Ω IT=0, 2 A 0, 2 A

Voltaje Fórmula V 1 =I 1 x. R 1 V 1=0, 2 A x 10Ω V 1=2 v V 2 =I 2 x. R 2 0, 2 A V 2=0, 2 A x 5Ω V 2=1 v V 3 =I 3 x. R 3 V 3=0, 2 A x 15Ω V 3=3 v VT=V 1+V 2+V 3 VT=2+1+3 VT=6 V V 3=3 v

Resistencia II Fórmula V 1=2 v V 2=1 v V 3=3 v R 1=V 1/It R 1=2 v/0, 2 A R 1=10Ω V 1=2 v R 2=V 2/It R 2=1 v/0, 2 A R 2=5Ω R 3=V 3/It R 3=3 v/0, 2 A R 3=15Ω 10Ω 0, 2 A 5Ω V 2=1 v V 3=3 v 15Ω

Cual es el voltaje total? Rt=30Ω It= 0. 2 A V= Ix. R V=0. 2 x 30Ω V=6 v 0, 2 A

Potencia Pt=Vt X It Pt=6 v X 0, 2 =1, 2 W P 1 = V 1 x I 1 2 x 0, 2 = 0, 4 w P 2 = V 2 x I 2 1 x 0, 2 = 0, 2 w P 3 = V 3 x I 3 3 x 0, 2 = 0, 6 w P= Vx. I 0, 4 w 0, 2 w 1, 2 W 0, 6 w

V 1=2 v 0, 4 w V 2=1 v 0, 2 A V 3=3 v 0, 6 w 0, 2 w

Ejercicios Calcule Voltaje parcial (V 1, V 2, V 3) Intensidad total Resistencia total Potencia parcial 10 20 120 30
