Zvona predstavitev informacij Cilji opredelitev zvone predstavitve informacij

Zvočna predstavitev informacij Cilji: ¢ opredelitev zvočne predstavitve informacij ¢ poznavanje električno ojačanega zvoka, ¢ poznavanje funkcij in namena zvočne kartice zvočnega zapisa zvoka v računalniku, ¢ poznavanje obdelave zvoka, snemanja in predvajanja zvoka v računalniku, ¢ poznavanje stereo zvok in zapis zvoka pri tehnologiji Dolby Digital

Osnove Zvok je potujoče valovanje, ki ga slišimo ¢ Ton je zvok, ki ga oddaja zvočilo ¢ Tone zapisujemo z notami v notno črtovje ¢ Note in frekvence 2

Osnove ¢ Zaporedno glasbe ¢ Glasba izmenjavanje tonov oblikuje ritem je umetnost, katere izrazno sredstvo je zvok ¢ Glasbilo ustvari nihanje drugačnih oblik – barva zvena 3

Elektronski zvok ¢ Na začetku se je električna energija uporabljala le za ojačanje naravnega zvoka Električno ojačanje zvoka 4

Elektronski zvok ¢ ¢ ¢ Elektronska glasba je ustvarjena izključno z elektronskimi napravami Računalnik je vstopil v svet glasbe leta 1973 z računalnikom ustvarjamo l različna zvočna nihanja l posnemamo človeški govor, l igramo elektronsko glasbo l shranjujemo zaigrane zvoke klasičnih glasbil 5

Računalnik in zvok Zapis zvoka ¢ Danes na skoraj vsakem računalniku lahko urejamo in predvajamo zvočne predstavitve. ¢ Najprej je bil zapis zvoka v računalniku namenjen 1 bit. Visoka frekvenca Nizka frekvenca Pisk ima visoko frekvenco, če se signal pogosto spreminja, oziroma 6 nizko, če se signal spreminja počasneje

Osnove ¢ ¢ zvok predstavlja zvezno spreminjanje zračnega tlaka – analogna informacija zvočno valovanje ima l amplitudo, ki določa jakost zvoka l frekvenco, ki določa njegovo višino jakost zvočni val ovojnica t 7

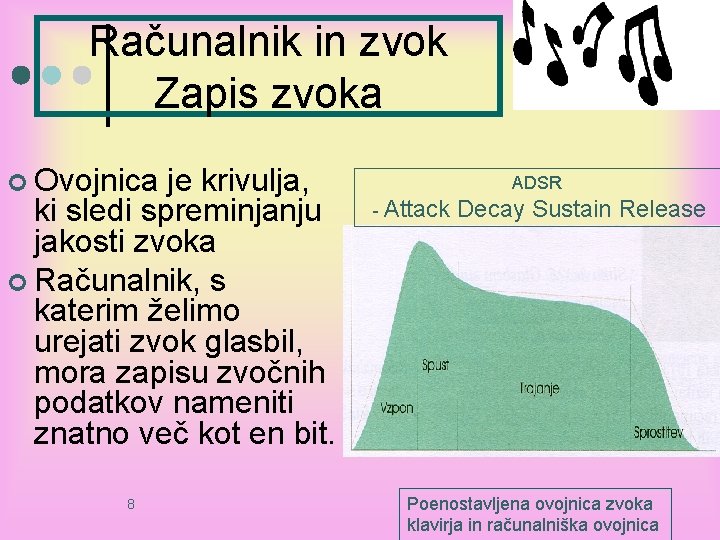

Računalnik in zvok Zapis zvoka ¢ Ovojnica je krivulja, ki sledi spreminjanju jakosti zvoka ¢ Računalnik, s katerim želimo urejati zvok glasbil, mora zapisu zvočnih podatkov nameniti znatno več kot en bit. 8 ADSR - Attack Decay Sustain Release Poenostavljena ovojnica zvoka klavirja in računalniška ovojnica

Računalnik in zvok Obdelava zvoka ¢ Za zahtevnejše urejanje zvoka imajo računalniki dodatno zvočno kartico. ¢ Manj zahtevni pa imajo opremo za obdelavo zvoka na matični plošči 9 Namesto, da kartico vtaknemo v razširitveno režo, jo povežemo z računalnikom prek vmesnika USB.

Računalnik in zvok Tvorjenje zvoka ¢ Umetno proženje zvoka sinusnih, pravokotnih in drugih oblik imenujemo sinteza FM ¢ Tvorjenje zvoka iz zgoščenega zapisa vzorcev pravih glasbil imenujemo valovna sinteza. Zvočne krivulje pridobljene s frekvenčno modulirano sintezo. 10

Računalnik in zvok Snemanje in predvajanje zvoka ¢ Zvok je analogno valovanje ¢ Analogno-digitalni pretvornik pretvarja analogno nihanje v digitalni zapis: l naprava v določenih časovnih intervalih odčitava vrednosti zvočnega signala in jo shrani v binarni obliki 11 Digitalizacija: kakovost posnetka je odvisna od frekvence vzorčenja in številu bitov, s katerim zapišemo odčitano vrednost

Računalnik in zvok Snemanje in predvajanje zvoka ¢ Na kakovost posnetka vpliva: l Število meritev velikosti zvočnega signala – frekvenca vzorčenja • Pri glasbenih posnetkih na zgoščenkah je frekvenca vzorčenja 44000 KHz l Število bitov, s katerimi zapišemo velikosti zvočnega signala ¢ Številu bitov, s katerimi zapisujemo zvok, ustreza tudi dinamika posnetega zvoka – 12 razmerje med želenim zvokom in šumom.

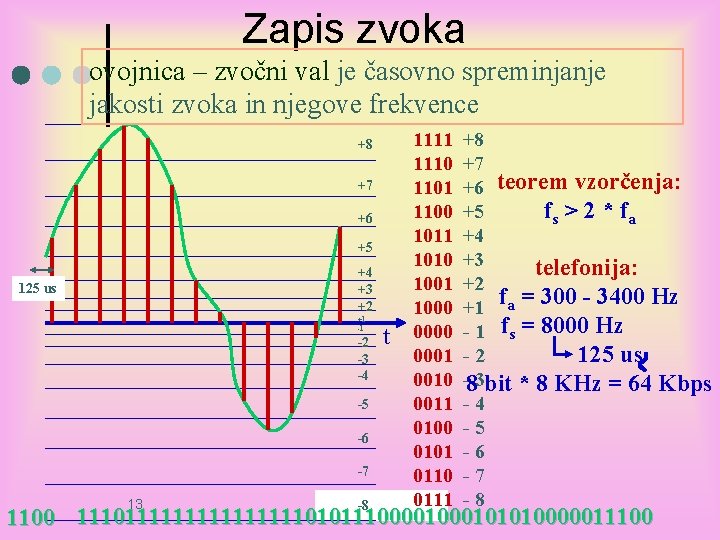

Zapis zvoka ovojnica – zvočni val je časovno spreminjanje jakosti zvoka in njegove frekvence +8 +7 +6 +5 +4 +3 +2 125 us +1 -1 -2 -3 -4 -5 -6 -7 13 -8 t 1111 1110 1101 1100 1011 1010 1001 1000 0001 0010 0011 0100 0101 0110 0111 +8 +7 +6 teorem vzorčenja: fs > 2 * fa +5 +4 +3 telefonija: +2 f = 300 - 3400 Hz +1 a - 1 fs = 8000 Hz 125 us -2 -83 bit * 8 KHz = 64 Kbps -4 -5 -6 -7 -8 1100 1110111111110101110000101010000011100

Računalnik in zvok Prostorski zvok ¢ Stereo zvok predvajamo z dvema zvočnikoma. ¢ Pri tehnologiji Dilby Digital je zvok digitalno zapisan v šestih kanalih. ¢ Tehnologija šestkanalnega zvoka Dolby Digital Tehnologija Dolby Digital se uporablja v kinodvoranah, na zgoščenkah DVD, pri digitalni televiziji z veliko ločljivostjo (HDTV) ter številnih 14 satelitskih oddajah.

Računalnik in zvok Primeri ¢ Koliko različnih velikosti zvočnega vala ustvari 16 -bitna zvočna kartica? 216 = 65. 536 ¢ S koliko bajti popišemo 1 sekundo zvoka posnetega s 16 -bitno zvočno kartico, ki ima 22 k. Hz vzorčenje? 2 B x 22 k. Hz = 44. 000 B 15

Računalnik in zvok Primeri ¢ Pri digitalizaciji zvoka smo vsako sekundo opravili 44000 odčitkov vrednosti signala. Za vsak odčitek smo vrednost signala zapisali z 8 biti. Izračunaj koliko bajtov zavzame datoteka, če smo digitalizirali 10 minutni zvočni posnetek? 1 B = 8 bitov 10 minut = 10 x 60 = 600 sekund 44000 odčitkov/sek x 1 B x 600 sek = 26400000 B 16

NALOGA Razložite izraze in odgovorite na vprašanja! ¢ ADSR ¢ Digitalizacija ¢ Elektronski zvok ¢ Frekvenčno modulirana sinteza ¢ Ovojnica ¢ Prostorski zvok ¢ Vzorčenje ¢ Zvočilo 17 ¢ Zvok

Ponavljanje (Odgovorite na vprašanja!) ¢ ¢ ¢ Naštejte in opredelite elemente za ojačanje naravnega zvoka! Kaj je ovojnica ADSR? Kje se v računalniku nahaja oprema za obdelavo zvoka? Kaj je sinteza FM in kaj valovna sinteza? Kaj vpliva na kakovost posnetka v računalniku? Kaj je značilno za tehnologijo Dolby Digital? Kje se uporablja? 18

Računalnik in zvok Primeri ¢ Koliko različnih velikosti zvočnega vala ustvari 8 -bitna zvočna kartica? 28 = 256 ¢ S koliko biti popišemo 2 sekundi zvoka posnetega s 8 bitno zvočno kartico, ki ima 11 k. Hz vzorčenje? 2 x 60 sek x 8 bitov x 11000 Hz = 10560000 bitov 19

Zvočna predstavitev informacij Cilji: poznajo temeljne načine zapisa zvoka na računalniku, razložijo načela njihovega delovanja in primerjajo njihove lastnosti ¢ seznanijo se s programi za urejanje zvoka ter njihovimi sestavnimi elementi ¢ ugotovijo, da človek izraža svoja čustva z ¢ Marjana Pograjc Debevec

Računalnik in zvok Shranjevanje zvočnih predstavitev ¢ Količine podatkov zvočne predstavitve je razmeroma velika. Primer: Shraniti želimo zvočno predstavitev, ki je dolga 1 minuto. Pri tem oba kanala vzorčimo s frekvenco 44, 1 k. Hz in podatke zapisujemo s 16 biti 44. 100 x 2 x 60 = 10. 584. 000 B = 10 MB 21

Računalnik in zvok Shranjevanje zvočnih predstavitev Nadaljevanje: Če uporabljamo za povezavo z internetom ADSL priključek, ki zmore prenesti 256 kbitov/sek, bi potrebovali za prenos tolikšnega števila podatkov: 256 k bitov = 1 sekunda 10. 584. 000 x 8 bitov = ? 10. 584. 000. 8 bit. sek 256. 000 bit 22 = 330. 75 sekund = 5, 6 minut

Zapis WAV ¢ WAV je najbolj razširjen nezgoščen zapis podatkov zvočne predstavitve ¢V datoteke WAV lahko zapišemo mono ali stereo zvok, digitaliziran z različnimi frekvencami vzorčenja in različnimi dolžinami zapisa podatkov ¢ Datoteke Windows 23 WAV se uporabljajo v okolju

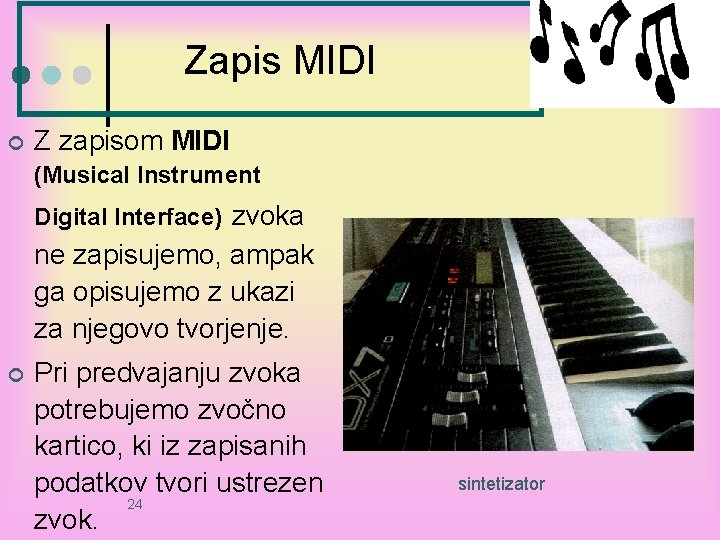

Zapis MIDI ¢ Z zapisom MIDI (Musical Instrument Digital Interface) zvoka ne zapisujemo, ampak ga opisujemo z ukazi za njegovo tvorjenje. ¢ Pri predvajanju zvoka potrebujemo zvočno kartico, ki iz zapisanih podatkov tvori ustrezen 24 zvok. sintetizator

Zapis MIDI ¢ General MIDI je dogovor o izmenjavi MIDI podatkov med različnimi zvočnimi sistemi ¢ Naprave, ki ga razumejo, imajo oznako GMS (General MIDI Standard) l Dogovor temelji, na 128 tipkah razširjene klaviature klavirja in 128 glasbilih in prožilcih zvoka ¢ Prednost zapisa MIDI je prihranek prostora ¢ Slabost zapisa MIDI je odvisnost od strojne opreme MIDI: 25 Z eno klaviaturo posnamemo melodijo glasbil v orkestru

Zapis Mp 3 (MPEG 1 Audio Layer 3) je zgoščen zapis zvočnih podatkov ¢ MP 3 ¢ Prilagojen je lastnostim človeškega ušesa. ¢ Bistvo tega zapisa je torej v tem, da posredujemo možganom dovolj podatkov, da iz njih razberemo nepopačen zvok 26

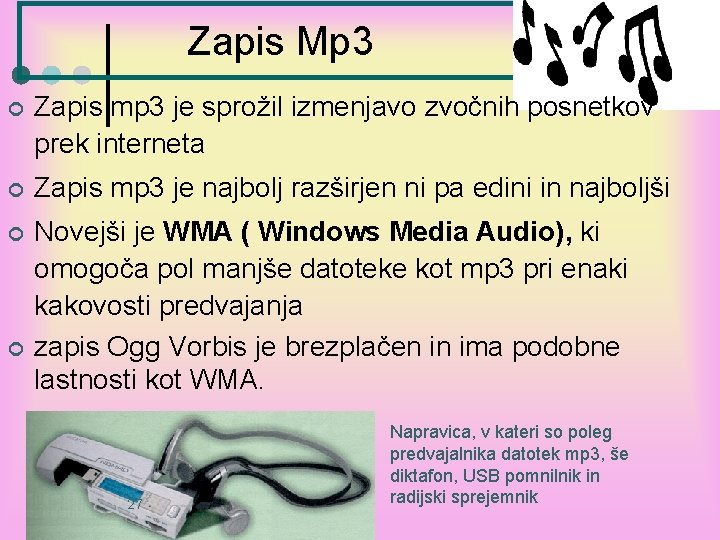

Zapis Mp 3 ¢ Zapis mp 3 je sprožil izmenjavo zvočnih posnetkov prek interneta ¢ Zapis mp 3 je najbolj razširjen ni pa edini in najboljši ¢ Novejši je WMA ( Windows Media Audio), ki omogoča pol manjše datoteke kot mp 3 pri enaki kakovosti predvajanja zapis Ogg Vorbis je brezplačen in ima podobne lastnosti kot WMA. ¢ 27 Napravica, v kateri so poleg predvajalnika datotek mp 3, še diktafon, USB pomnilnik in radijski sprejemnik

ORODJA za večstezno montažo ¢ Program za večstezno montažo (sekvencer) je najbolj univerzalen program za urejanje zvočnih 29 predstavitev V oknu je polno gumbov, tipk in prikazov, s katerimi urejamo zvočno predstavitev

ORODJA za večstezno montažo ¢ Srčika programa je mešalna miza z več stezami, na katere polagamo zvočne sekvence 30 Na posamezno stezo polagamo posamezen sekvence, jih režemo, premikamo, kopiramo in mešamo med seboj

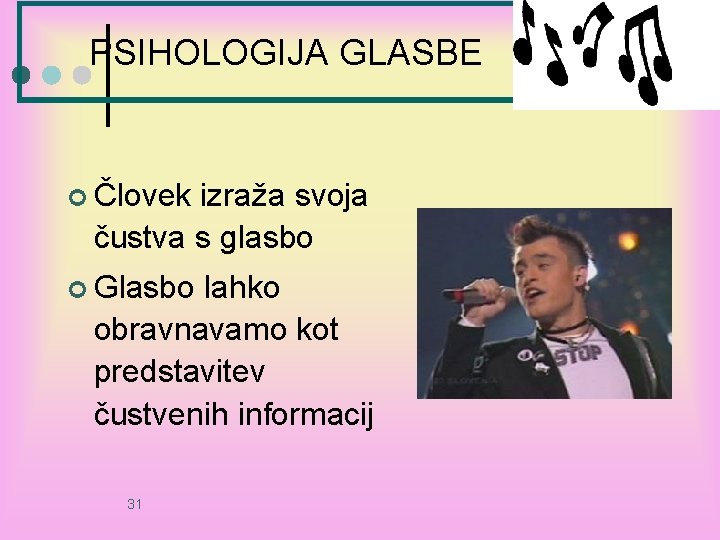

PSIHOLOGIJA GLASBE ¢ Človek izraža svoja čustva s glasbo ¢ Glasbo lahko obravnavamo kot predstavitev čustvenih informacij 31

Zvočno ozadje ¢ Vpliva glasbenega ozadja ni mogoče popolnoma predvideti. 32 Gibanje kot dokaz čustvenih reakcij, ki odsevajo iz glasbe

Zvočno ozadje ¢ Filmska glasba oblikuje poseben prostor, skozi katerega se posameznik lahko vživi v filmsko dogajanje. Titanik 33

NALOGA Razložite izraze in odgovorite na vprašanja! ¢ Dinamika zvoka ¢ General MIDI ¢ Mp 3 predvajalnik 34 ¢ Sekvencer ¢ Sintetizator ¢ Sinteza FM ¢ Valovna sinteza ¢ WAV

Vprašanja za ponavljanje ¢ Kako velika je datoteka zvočne predstavitve, ki je dolga 3 minute, če pri tem oba kanala vzorčimo s frekvenco 11 k. Hz in podatke zapisujemo s 8 biti. ¢ Koliko časa bi porabili za prenos te datoteke po internetu, če uporabljamo za povezavo z internetom ADSL priključek, ki zmore prenesti 256 kbitov/sek? ¢ Kateri je najbolj razširjen nezgoščeni zapis podatkov zvočne predstavitve? 35

Vprašanja za ponavljanje ¢ S čim opisujemo zvok pri zapisu MIDI? Kaj pri tem potrebujemo pri predvajanju? Kaj je prednost in kaj slabost MIDI zapisa? Kakšno oznako imajo naprave, ki ga razumejo? ¢ Kateri je najbolj razširjen zapis zvoka na internetu ? Zakaj? ¢ Kateri je najnovejši zapis zvoka in kaj omogoča? ¢ Kaj potrebujemo za urejanje zvoka? 36
