VY_32_INOVACE_08 -11 OHMŮV ZÁKON

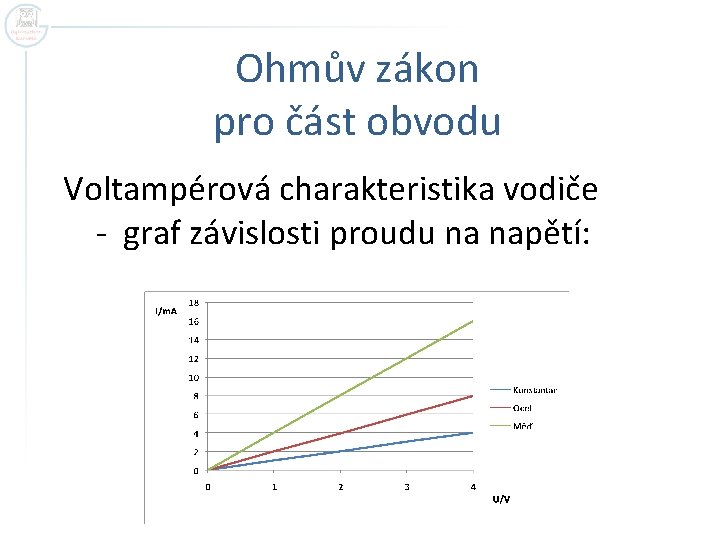

Ohmův zákon pro část obvodu Voltampérová charakteristika vodiče - graf závislosti proudu na napětí:

Ohmův zákon pro část obvodu: Je-li kovový vodič při průchodu proudu ochlazován tak, že se jeho teplota nemění, je proud procházející vodičem přímo úměrný napětí mezi konci vodiče. I~U Poměr napětí a proudu je konstantní a platí:

ZATĚŽOVACÍ CHARAKTERISTIKA ZDROJE

Sestavíme obvod podle schématu a změříme napětí naprázdno U 0. Toto napětí má stejnou hodnotu jako napětí elektromotorické Ue. Zmenšováním odporu reostatu zvětšujeme proud I a měříme svorkové napětí U. A V

Graf závislosti svorkového napětí na odebíraném proudu – zatěžovací charakteristika zdroje:

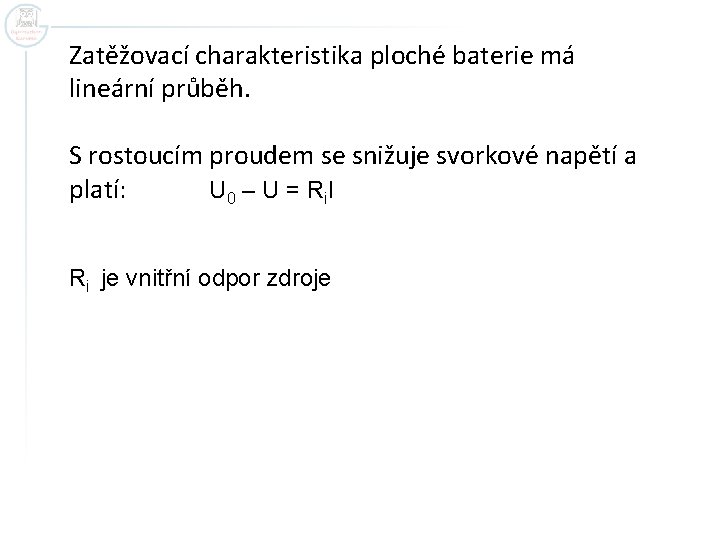

Zatěžovací charakteristika ploché baterie má lineární průběh. S rostoucím proudem se snižuje svorkové napětí a platí: U 0 – U = R i. I Ri je vnitřní odpor zdroje

Vyjádříme-li svorkové napětí U = RI , získáme po úpravě Ohmův zákon pro uzavřený obvod: . Proud v uzavřeném obvodu je roven podílu elektromotorického napětí zdroje a celkového odporu R+Ri.

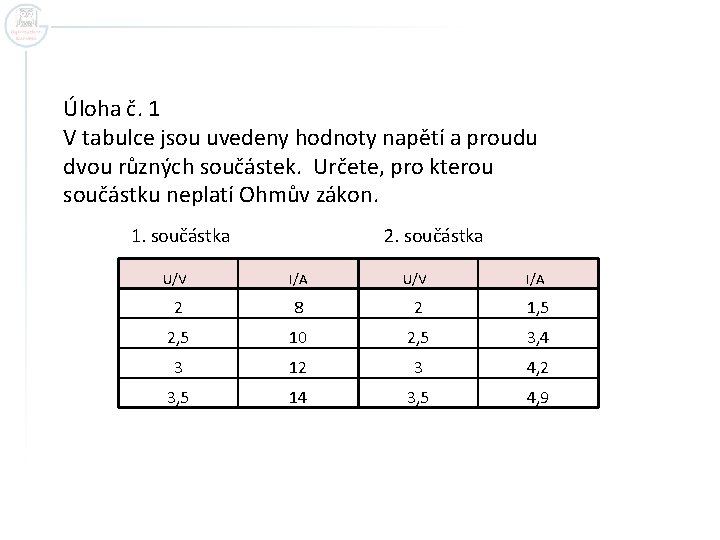

Úloha č. 1 V tabulce jsou uvedeny hodnoty napětí a proudu dvou různých součástek. Určete, pro kterou součástku neplatí Ohmův zákon. 1. součástka 2. součástka U/V I/A 2 8 2 1, 5 2, 5 10 2, 5 3, 4 3 12 3 4, 2 3, 5 14 3, 5 4, 9

Úloha č. 2 V uzavřeném obvodu je zapojen zdroj o elektromotorickém napětí 4, 6 V a rezistor o odporu 2, 2 Ω. Obvodem prochází proud 2 A. Určete vnitřní odpor zdroje.

Úloha 2 - řešení Platí:

Děkuji za pozornost. Autor DUM: Mgr. Sylva Divišová Autor grafů a obrázků: Mgr. Sylva Divišová
