VY_32_INOVACE_08 - OHMŮV ZÁKON - VÝPOČET ELEKTRICKÉ JEVY OHMŮV ZÁKON – VÝPOČET CELKOVÉHO ODPORU
VY_32_INOVACE_08 - OHMŮV ZÁKON - VÝPOČET OHMŮV ZÁKON
VY_32_INOVACE_08 - OHMŮV ZÁKON - VÝPOČET OHMŮV ZÁKON Výpočet celkového odporu Sériové a paralelní zapojení
VY_32_INOVACE_08 - OHMŮV ZÁKON - VÝPOČET Určete výsledný odpor v následujícím el. schematu: Údaje: R 1 = 20 Ω R 2= 5Ω R 3= 10 Ω R 4= 5Ω R 5= 20 Ω R 6= 1Ω
VY_32_INOVACE_08 - OHMŮV ZÁKON - VÝPOČET P OSTUP: Celý výpočet si rozdělíme na několik částí, podle zapojení jednotlivých rezistorů: 1)Provedeme výpočet rezistorů R 2 a R 4. Výsledný rezistor označíme jako Rx. Vzhledem k tomu, že se jedná o paralelní zapojení použijeme vzorec: 2) Poté provedeme výpočet Ry dle vzorce:
VY_32_INOVACE_08 - OHMŮV ZÁKON - VÝPOČET 3) Pokračujeme ve výpočtu paralelního zapojení zbývajících rezistorů R 1, Ry a R 6 dle vzorce:

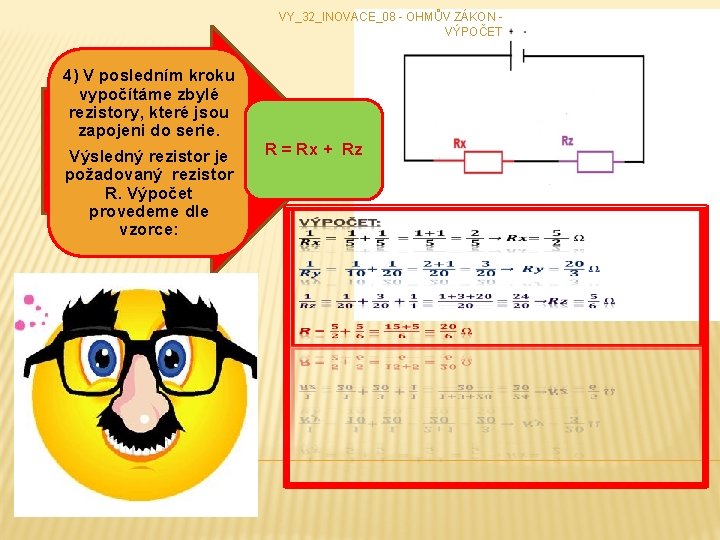

VY_32_INOVACE_08 - OHMŮV ZÁKON - VÝPOČET 4) V posledním kroku vypočítáme zbylé rezistory, které jsou zapojeni do serie. Výsledný rezistor je požadovaný rezistor R. Výpočet provedeme dle vzorce: R = Rx + Rz
VY_32_INOVACE_08 - OHMŮV ZÁKON - VÝPOČET
