Villamos fogyasztók által keltett felharmonikus áramok és azok hálózati visszahatása Schulcz Gábor LIGHTRONIC Kft. www. lightronic. hu
![Felharmonikus fogalma Felharmonikus áramok keletkezése Felharmonikus áramok hálózatra gyakorolt hatása • Felharmonikus fogalma • Felharmonikus áramok keletkezése • Felharmonikus áramok hálózatra gyakorolt hatása](https://slidetodoc.com/presentation_image_h/1bfa16ec548f52e758ea6f45c06a6e97/image-2.jpg)

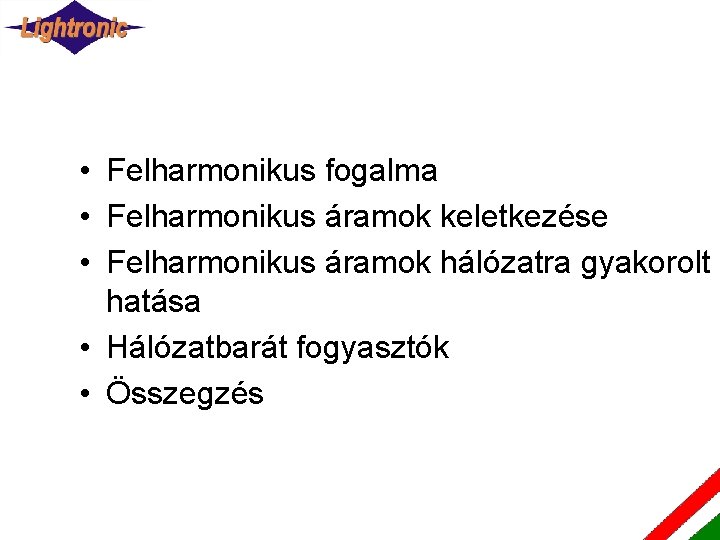

• Felharmonikus fogalma • Felharmonikus áramok keletkezése • Felharmonikus áramok hálózatra gyakorolt hatása • Hálózatbarát fogyasztók • Összegzés
![Felharmonikus fogalma Villamos fogyasztók általában nem lineáris eszközök Áramköri viselkedésüket meghatározza feszültségáram Felharmonikus fogalma • Villamos fogyasztók általában nem lineáris eszközök • Áramköri viselkedésüket meghatározza feszültségáram](https://slidetodoc.com/presentation_image_h/1bfa16ec548f52e758ea6f45c06a6e97/image-3.jpg)
Felharmonikus fogalma • Villamos fogyasztók általában nem lineáris eszközök • Áramköri viselkedésüket meghatározza feszültségáram karakterisztikájuk Lineáris fogyasztók karakterisztikája Nem lineáris fogyasztók karakterisztikája
![A torzított áram kialakulása Pl Alulméretezett telítődő fojtóval működő kisülő lámpa A torzított áram kialakulása Pl. : Alulméretezett (telítődő) fojtóval működő kisülő lámpa](https://slidetodoc.com/presentation_image_h/1bfa16ec548f52e758ea6f45c06a6e97/image-4.jpg)
A torzított áram kialakulása Pl. : Alulméretezett (telítődő) fojtóval működő kisülő lámpa
![Fourier spektrumok Tiszta szinuszos jel áram Nem lineáris fogyasztó feszültség spektruma által felvett áram Fourier spektrumok Tiszta szinuszos jel (áram, Nem lineáris fogyasztó feszültség) spektruma által felvett áram](https://slidetodoc.com/presentation_image_h/1bfa16ec548f52e758ea6f45c06a6e97/image-5.jpg)
Fourier spektrumok Tiszta szinuszos jel (áram, Nem lineáris fogyasztó feszültség) spektruma által felvett áram spektruma
![Tipikus elektronikus nem lineáris fogyasztó régi TV számítógép becsavarható kompakt fénycső által felvett áram Tipikus elektronikus nem lineáris fogyasztó (régi TV, számítógép, becsavarható kompakt fénycső) által felvett áram](https://slidetodoc.com/presentation_image_h/1bfa16ec548f52e758ea6f45c06a6e97/image-6.jpg)
Tipikus elektronikus nem lineáris fogyasztó (régi TV, számítógép, becsavarható kompakt fénycső) által felvett áram A harmonikus áramokért felelős, hálózatra csatlakozó áramköri részlet. EKS 18 hálózati áram, feszültség EKS 18 áram spektrum
![Az EN 61000 3 2 szabványnak minden szempontból megfelelő LED tápegység által felvett áram Az EN 61000 -3 -2 szabványnak minden szempontból megfelelő LED tápegység által felvett áram](https://slidetodoc.com/presentation_image_h/1bfa16ec548f52e758ea6f45c06a6e97/image-7.jpg)
Az EN 61000 -3 -2 szabványnak minden szempontból megfelelő LED tápegység által felvett áram LD 335 hálózati áram, feszültség LD 335 áram spektrum
![Szabványos ha THD 30 alatt van Szabványos, ha THD 30% alatt van.](https://slidetodoc.com/presentation_image_h/1bfa16ec548f52e758ea6f45c06a6e97/image-8.jpg)
Szabványos, ha THD 30% alatt van.
![Felharmonikus áramok hálózatra gyakorolt hatása Hálózat túlterhelése Az energiarendszer elemein nem csak Felharmonikus áramok hálózatra gyakorolt hatása • Hálózat túlterhelése. • Az energiarendszer elemein nem csak](https://slidetodoc.com/presentation_image_h/1bfa16ec548f52e758ea6f45c06a6e97/image-9.jpg)
Felharmonikus áramok hálózatra gyakorolt hatása • Hálózat túlterhelése. • Az energiarendszer elemein nem csak a hasznos (=hatásos) teljesítményt előállító áram folyik, hanem haszontalan (=meddő) áram is. Közel 2 x-es áramterhelés is lehet. • 3 fázisú szimmetrikus rendszerben, ha nincsenek áramharmonikusok, a Ø vezetőben nem folyik áram. Harmonikusok jelenléténél a Ø vezetőben jelentős áram folyik, ami többszöröse lehet a fázisáramnak. • A védelmek indokolatlanul megszólalhatnak, ez csökkenti az energiaellátás biztonságát, a védelem megszakítóinak élettartamát. • Meddőáram kompenzáló rendszerek működésében zavart okoz, rezonáns feszültségeket kelt a hálózat induktív jellege és a meddőkompenzáló kapacitív rendszer alkotta rezonáns körben. • Torzított hálózati feszültséget okoznak a harmonikus áramok.
![Felharmonikus áramok hatása a hálózaton levő fogyasztókra Harmonikus áramot egy másik fogyasztó közvetlenül Felharmonikus áramok hatása a hálózaton levő fogyasztókra • Harmonikus áramot egy másik fogyasztó közvetlenül](https://slidetodoc.com/presentation_image_h/1bfa16ec548f52e758ea6f45c06a6e97/image-10.jpg)

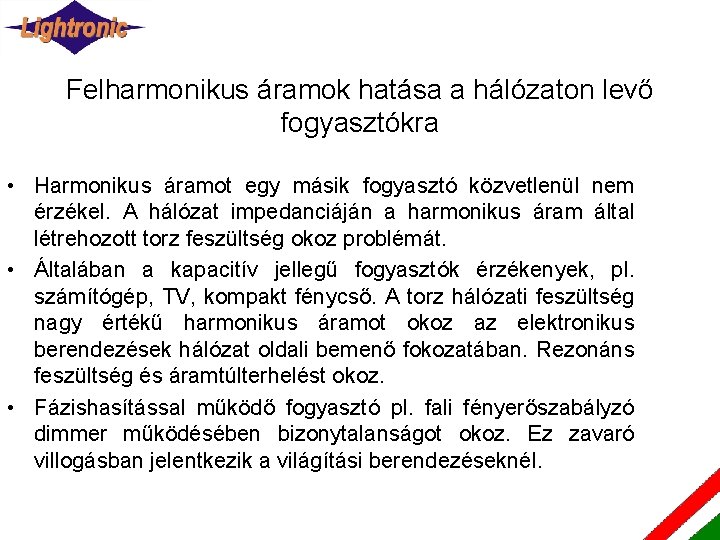

Felharmonikus áramok hatása a hálózaton levő fogyasztókra • Harmonikus áramot egy másik fogyasztó közvetlenül nem érzékel. A hálózat impedanciáján a harmonikus áram által létrehozott torz feszültség okoz problémát. • Általában a kapacitív jellegű fogyasztók érzékenyek, pl. számítógép, TV, kompakt fénycső. A torz hálózati feszültség nagy értékű harmonikus áramot okoz az elektronikus berendezések hálózat oldali bemenő fokozatában. Rezonáns feszültség és áramtúlterhelést okoz. • Fázishasítással működő fogyasztó pl. fali fényerőszabályzó dimmer működésében bizonytalanságot okoz. Ez zavaró villogásban jelentkezik a világítási berendezéseknél.
![Hálózatbarát fogyasztókat kell alkalmazni Ezek lehető leginkább Ohmosan viselkedjenek EN 61000 3 Hálózatbarát fogyasztókat kell alkalmazni • Ezek lehető leginkább Ohmosan viselkedjenek • EN 61000 -3](https://slidetodoc.com/presentation_image_h/1bfa16ec548f52e758ea6f45c06a6e97/image-11.jpg)
Hálózatbarát fogyasztókat kell alkalmazni • Ezek lehető leginkább Ohmosan viselkedjenek • EN 61000 -3 -2 szabvány az irányadó. CE jelölés csak ekkor lehet. • A gyakorlatban ez azt jelenti, hogy aktív teljesítmény tényező javító (PFC) áramkört kell beépíteni. • Az újabb típusú TV-k tápegységeiben is alkalmazzák már. • Drága PC tápok is ilyenek. Árarány 1: 2. • Világítástechnikai berendezésekben 25 W fölött kötelező. • Ez drágítja a készüléket. • Közel függetlenné teszi a készülék működését a hálózati feszültség értékétől. (feszültség szabályozás általában hatástalan )
![Feszültség emelő PFC áramkör Hálózati feszültség Az induktivitás árama Hálózatból felvett áram átlagértéke Feszültség emelő PFC áramkör Hálózati feszültség Az induktivitás árama Hálózatból felvett áram átlagértéke](https://slidetodoc.com/presentation_image_h/1bfa16ec548f52e758ea6f45c06a6e97/image-12.jpg)
Feszültség emelő PFC áramkör Hálózati feszültség Az induktivitás árama Hálózatból felvett áram átlagértéke
![Összegzés Áramharmonikusok károsak mind a hálózatra mind a torzított feszültségen keresztül a többi Összegzés • Áramharmonikusok károsak mind a hálózatra, mind a torzított feszültségen keresztül a többi](https://slidetodoc.com/presentation_image_h/1bfa16ec548f52e758ea6f45c06a6e97/image-13.jpg)

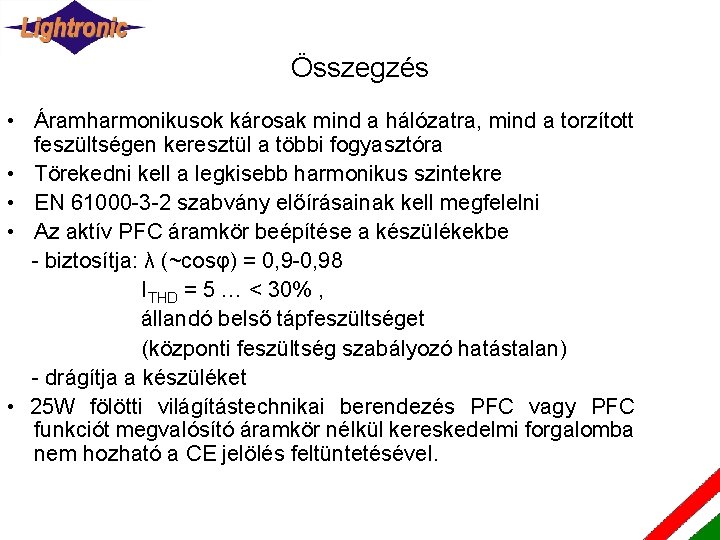

Összegzés • Áramharmonikusok károsak mind a hálózatra, mind a torzított feszültségen keresztül a többi fogyasztóra • Törekedni kell a legkisebb harmonikus szintekre • EN 61000 -3 -2 szabvány előírásainak kell megfelelni • Az aktív PFC áramkör beépítése a készülékekbe - biztosítja: λ (~cosφ) = 0, 9 -0, 98 ITHD = 5 … < 30% , állandó belső tápfeszültséget (központi feszültség szabályozó hatástalan) - drágítja a készüléket • 25 W fölötti világítástechnikai berendezés PFC vagy PFC funkciót megvalósító áramkör nélkül kereskedelmi forgalomba nem hozható a CE jelölés feltüntetésével.
![Kérdések lightroniclightronic hu ha 7 sglightronic hu Szabványoknak megfelelő világítástechnikai elektronikák megtekinthetők pl a Kérdések: lightronic@lightronic. hu ha 7 sg@lightronic. hu Szabványoknak megfelelő világítástechnikai elektronikák megtekinthetők pl. a](https://slidetodoc.com/presentation_image_h/1bfa16ec548f52e758ea6f45c06a6e97/image-14.jpg)
Kérdések: lightronic@lightronic. hu ha 7 sg@lightronic. hu Szabványoknak megfelelő világítástechnikai elektronikák megtekinthetők pl. a www. lightronic. hu honlapon Felharmonikus és hibacím mentes világítás üzemeltetést kívánok! Schulcz Gábor Köszönöm a figyelmet!
