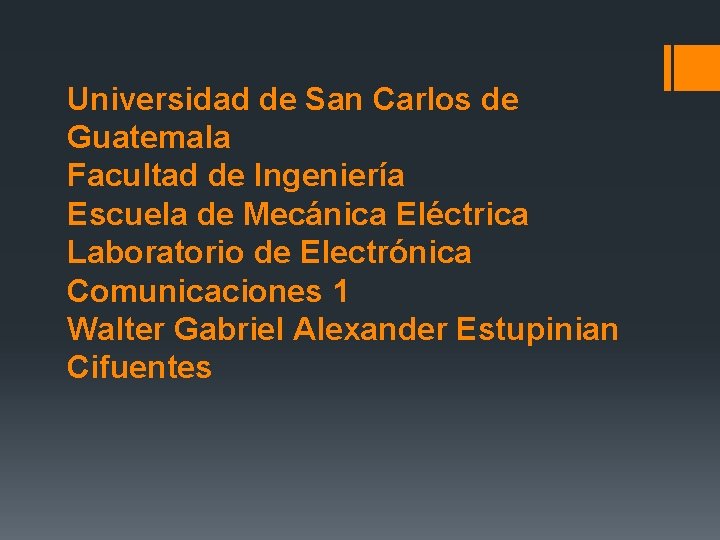

Universidad de San Carlos de Guatemala Facultad de Ingeniería Escuela de Mecánica Eléctrica Laboratorio de Electrónica Comunicaciones 1 Walter Gabriel Alexander Estupinian Cifuentes

MODULACION

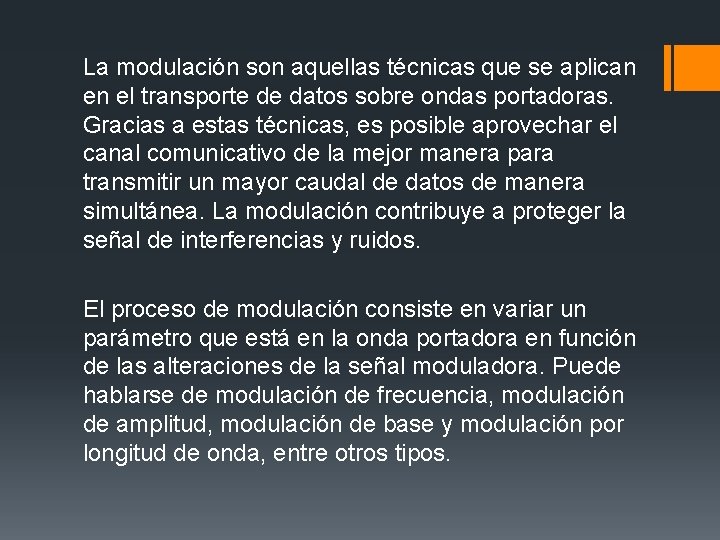

La modulación son aquellas técnicas que se aplican en el transporte de datos sobre ondas portadoras. Gracias a estas técnicas, es posible aprovechar el canal comunicativo de la mejor manera para transmitir un mayor caudal de datos de manera simultánea. La modulación contribuye a proteger la señal de interferencias y ruidos. El proceso de modulación consiste en variar un parámetro que está en la onda portadora en función de las alteraciones de la señal moduladora. Puede hablarse de modulación de frecuencia, modulación de amplitud, modulación de base y modulación por longitud de onda, entre otros tipos.

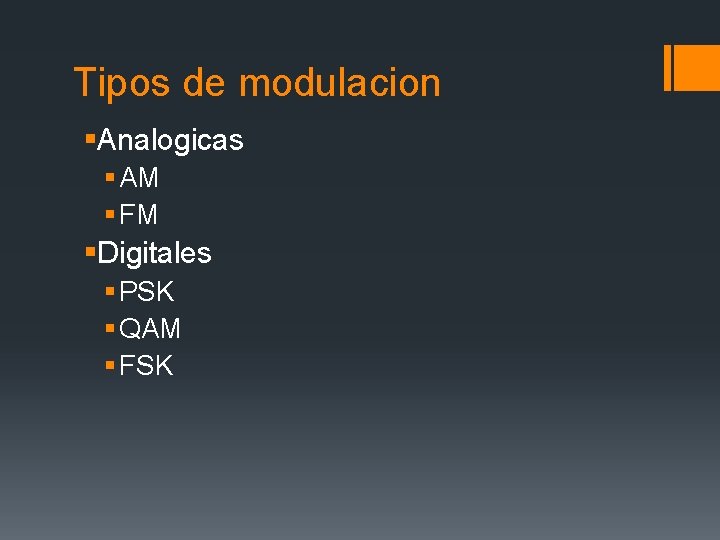

Tipos de modulacion §Analogicas § AM § FM §Digitales § PSK § QAM § FSK

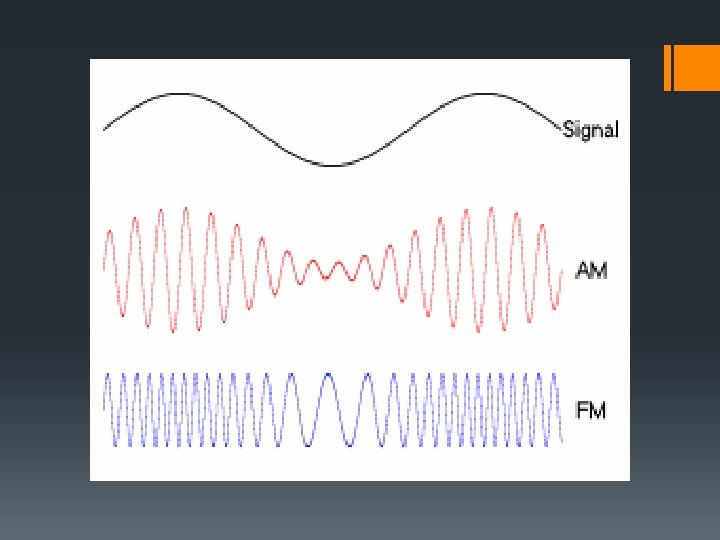

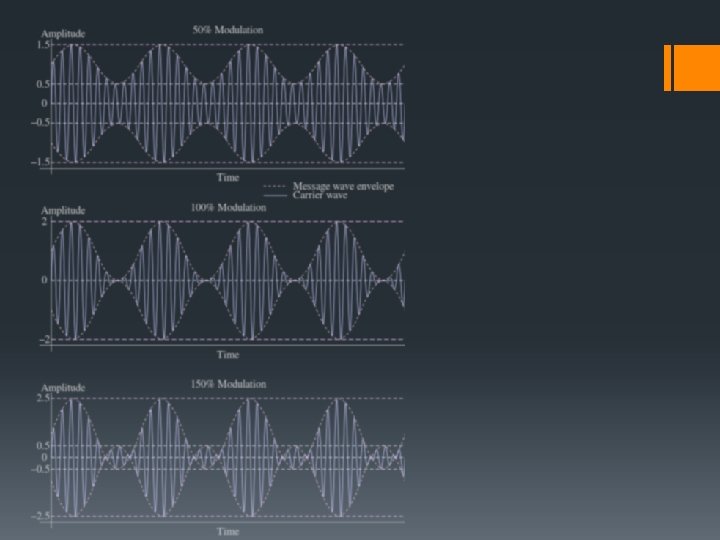

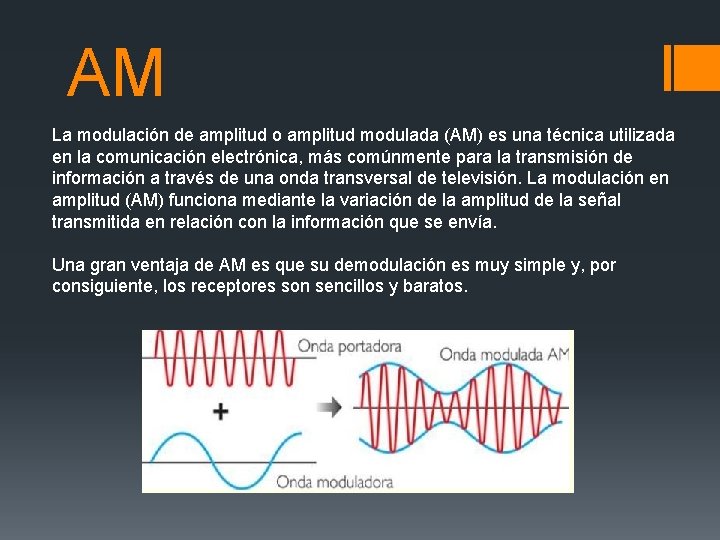

AM La modulación de amplitud o amplitud modulada (AM) es una técnica utilizada en la comunicación electrónica, más comúnmente para la transmisión de información a través de una onda transversal de televisión. La modulación en amplitud (AM) funciona mediante la variación de la amplitud de la señal transmitida en relación con la información que se envía. Una gran ventaja de AM es que su demodulación es muy simple y, por consiguiente, los receptores son sencillos y baratos.

FM La modulación de frecuencia, es una técnica de modulación que permite transmitir información a través de una onda portadora variando su frecuencia. Consiste en variar la frecuencia de la portadora proporcionalmente a la frecuencia de la onda moduladora (información), permaneciendo constante su amplitud

PSK La modulación por desplazamiento de fase o PSK (Phase Shift Keying) es una forma de modulación angular que consiste en hacer variar la fase de la portadora entre un número determinado de valores discretos. La diferencia con la modulación de fase convencional (PM) es que mientras en ésta la variación de fase es continua, en función de la señal moduladora, en la PSK la señal moduladora es una señal digital y, por tanto, con un número de estados limitado.

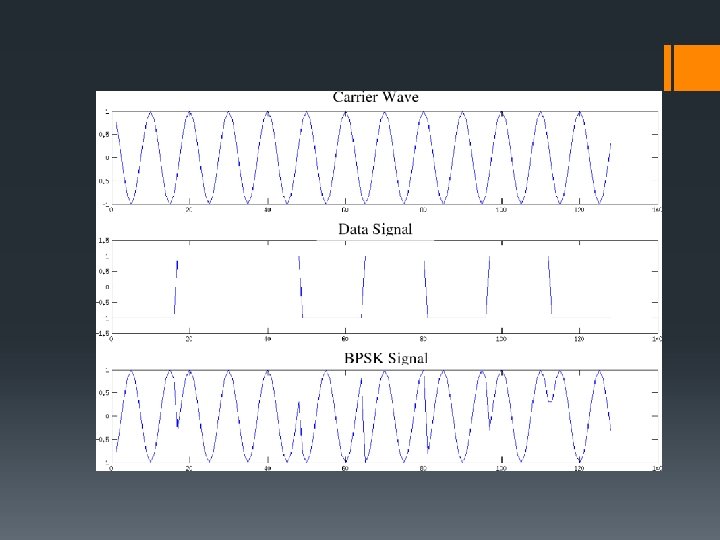

BPSK Este esquema es la modulación de desplazamiento de fase de 2 símbolos. Es el más sencillo de todos, puesto que solo emplea 2 símbolos, con 1 bit de información cada uno. Es también la que presenta mayor inmunidad al ruido, puesto que la diferencia entre símbolos es máxima (180º). Dichos símbolos suelen tener un valor de salto de fase de 0º para el 1 y 180º para el 0, como se muestra en un diagrama de constelación. En cambio, su velocidad de transmisión es la más baja de las modulaciones de fase.

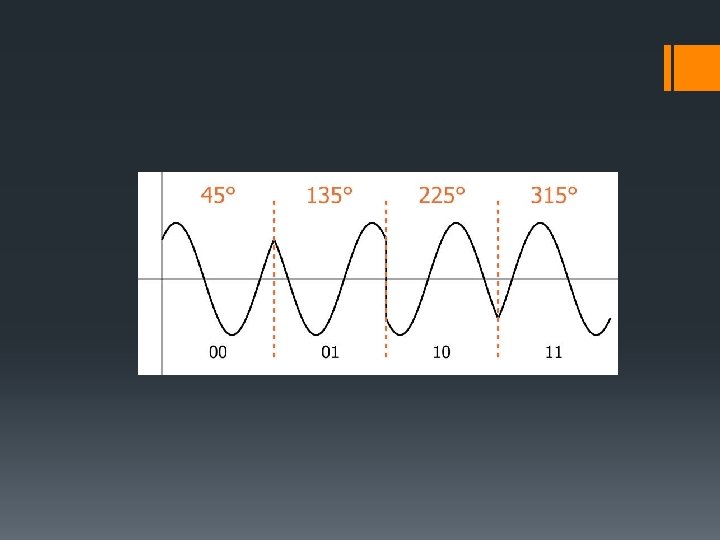

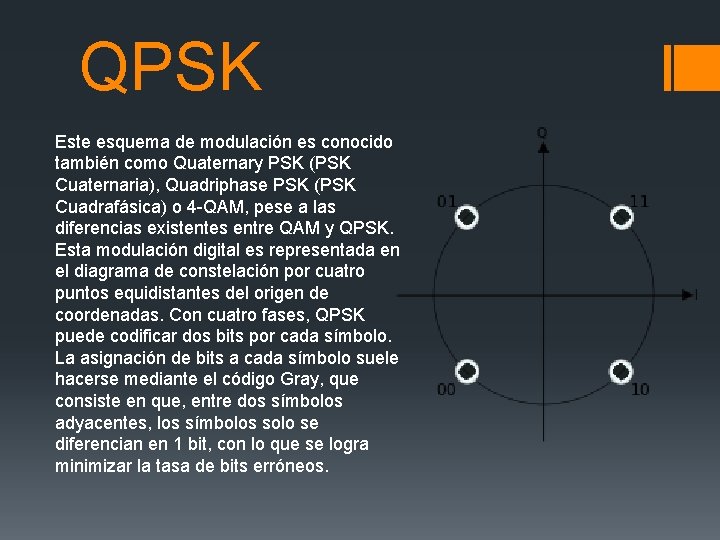

QPSK Este esquema de modulación es conocido también como Quaternary PSK (PSK Cuaternaria), Quadriphase PSK (PSK Cuadrafásica) o 4 -QAM, pese a las diferencias existentes entre QAM y QPSK. Esta modulación digital es representada en el diagrama de constelación por cuatro puntos equidistantes del origen de coordenadas. Con cuatro fases, QPSK puede codificar dos bits por cada símbolo. La asignación de bits a cada símbolo suele hacerse mediante el código Gray, que consiste en que, entre dos símbolos adyacentes, los símbolos solo se diferencian en 1 bit, con lo que se logra minimizar la tasa de bits erróneos.

QAM La modulación de amplitud en cuadratura 1 o QAM es una técnica que transporta dos señales independientes, mediante la modulación, tanto en amplitud como en fase, de una señal portadora. Esto se consigue modulando una misma portadora, desfasada en 90°. La señal modulada en QAM está compuesta por la suma lineal de dos señales previamente moduladas en doble banda lateral con portadora suprimida.

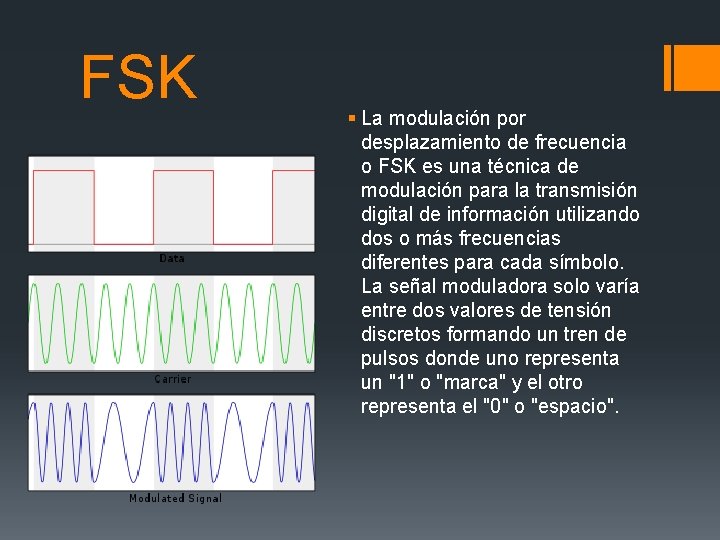

FSK § La modulación por desplazamiento de frecuencia o FSK es una técnica de modulación para la transmisión digital de información utilizando dos o más frecuencias diferentes para cada símbolo. La señal moduladora solo varía entre dos valores de tensión discretos formando un tren de pulsos donde uno representa un "1" o "marca" y el otro representa el "0" o "espacio".
