TRANSMISSION DE PUISSANCE SANS TRANSFORMATION DE MOUVEMENT 1 BTS GOP LYCÉE JEAN MERMOZ EXPOSÉ 2012 LABONNE - MARLIER
SOMMAIRE 2 1. Définition – Principe 2. Transmission par friction ou par adhérence 3. Rendement 4. Exemples d’utilisation 5. Conclusion LABONNE - MARLIER
3 Définition –Principe Définition – Principe Transmission : Dispositif mécanique qui permet de transmettre un mouvement d’une pièce à une autre Transmission par friction ou par adhérence 1. a) b) c) La Roue de friction La Poulie La Courroie 2. Rendement 3. Exemples d’utilisation LABONNE - MARLIER
4 Transmission par friction ou par adhérence Définition –Principe Transmission par friction ou par adhérence 1. a) b) c) La Roue de friction La Poulie La Courroie 2. Rendement 3. Exemples d’utilisation LABONNE - MARLIER La Roue de Friction Transmission à faible puissance Principe : Deux roues cylindriques sont en contact, sur une génératrice, le frottement au contact des deux roues permet de transmette une puissance de la roue motrice vers la roue réceptrice.
5 Transmission par friction ou par adhérence Définition –Principe La Poulie Transmission par friction ou par adhérence 1. a) b) c) La Roue de friction La Poulie La Courroie 2. Rendement 3. Exemples d’utilisation LABONNE - MARLIER Utilisée pour le déplacement de charges Conservation du travail au sein du système Démultiplication de la force
6 Transmission par friction ou par adhérence La Courroie But du système : Définition –Principe Transmission par friction ou par adhérence 1. a) b) c) La Roue de friction La Poulie La Courroie 2. Rendement 3. Exemples d’utilisation LABONNE - MARLIER Un système de poulies courroies permet de transmettre un mouvement de rotation entre deux arbres distants ce mode de transmission est beaucoup utilisé dans l’automobile.
7 Transmission par friction ou par adhérence Les différents types de courroies : Définition –Principe Nom Transmission par friction ou par adhérence 1. a) b) c) La Roue de friction La Poulie La Courroie 2. Rendement 3. Exemples d’utilisation LABONNE - MARLIER Forme Lisse Ron de Trapézoïdale Dentée Crantée
8 Transmission par friction ou par adhérence Définition –Principe La Courroie Demande peu d’entretien Emission d’un sifflement lors de l’usure Transmission par friction ou par adhérence 1. a) b) c) La Roue de friction La Poulie La Courroie 2. Rendement 3. Exemples d’utilisation LABONNE - MARLIER

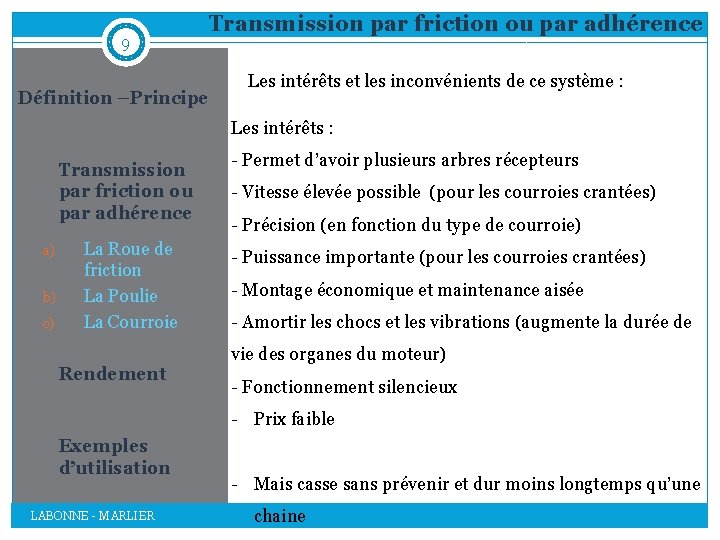

9 Transmission par friction ou par adhérence Définition –Principe Les intérêts et les inconvénients de ce système : Les intérêts : Transmission par friction ou par adhérence 1. a) b) c) 2. La Roue de friction La Poulie La Courroie Rendement - Permet d’avoir plusieurs arbres récepteurs - Vitesse élevée possible (pour les courroies crantées) - Précision (en fonction du type de courroie) - Puissance importante (pour les courroies crantées) - Montage économique et maintenance aisée - Amortir les chocs et les vibrations (augmente la durée de vie des organes du moteur) - Fonctionnement silencieux - Prix faible 3. Exemples d’utilisation LABONNE - MARLIER - Mais casse sans prévenir et dur moins longtemps qu’une chaine
10 Transmission par friction ou par adhérence Les différents types de montages : Définition –Principe Transmission par friction ou par adhérence 1. a) b) c) La Roue de friction La Poulie La Courroie 2. Rendement 3. Exemples d’utilisation LABONNE - MARLIER
11 Transmission par friction ou par adhérence Définition –Principe Transmission par friction ou par adhérence 1. a) b) c) La Roue de friction La Poulie La Courroie 2. Rendement 3. Exemples d’utilisation LABONNE - MARLIER Comparaison des chaines avec les courroies: • Présentent des durées de vie plus élevées • Supportent des forces de tensions plus élevées. • Supportent des conditions de travail plus rudes (température plus élevées…). • Il n’est pas nécessaire d’imposer une tension initiale pour obtenir l’adhérence, ce qui diminue l’effort. • Tournent moins vite. • Nécessite une lubrification. • Plus bruyantes
12 Définition –Principe Transmission par friction ou par adhérence 1. a) b) c) La Roue de friction La Poulie La Courroie 2. Rendement 3. Exemples d’utilisation LABONNE - MARLIER Rendement Objectif : limiter les pertes
13 Exemples d’utilisation Définition –Principe Transmission par friction ou par adhérence 1. a) b) c) La Roue de friction La Poulie La Courroie 2. Rendement 3. Exemples d’utilisation LABONNE - MARLIER http: //pierreprovot. wordpress. com/ transmission-de-puissance-gnralits/ http: //www 2 c. ac- lille. fr/eiffel/cpge/animation 42. html http: //www. edumedia-sciences. com/fr/a 464 poulies
