Transitorios Conexin de un resistor Conexin de un
- Slides: 39
Transitorios
Conexión de un resistor
Conexión de un resistor I(t) I = V/R t
Carga de un capacitor
Carga de un capacitor R(dq/dt) +q/C - = 0 a b q(t). 63 Q t t=
Carga de un capacitor R(dq/dt) +q/C - = 0 q = Q[1 -exp(-t/ )] q(t). 63 Q Q=C t t= = RC = constante de tiempo
Descarga de un capacitor R(dq/dt) +q/C = 0 q(t) q(0) = Q t q = Q[exp(-t/ )]
Conexión de un inductor a 0 = - ir a 0 = -L(di/dt) + - i. R
Conexión de un inductor i(t) i( ) = /R t 1 i = ( /R) [1 -exp(-t/ )] 2 > 1 = L/R
Conexión de un inductor con corriente 1 2 i(t) i 2 = ( /R 1)[exp(-t/ )] = L/R 2 i(0) = /R t
Corriente alterna = 0 sen ( t)
resistor v. R = V 0 sen ( t) i. R = (V 0/R)sen ( t)
capacitor v. C = V 0 sen ( t) i. R = (V 0 C)cos ( t) (V 0 C)sen( t+ /2)
capacitor La corriente está limitada por XC = 1/ C La corriente adelanta /2 a la tensión

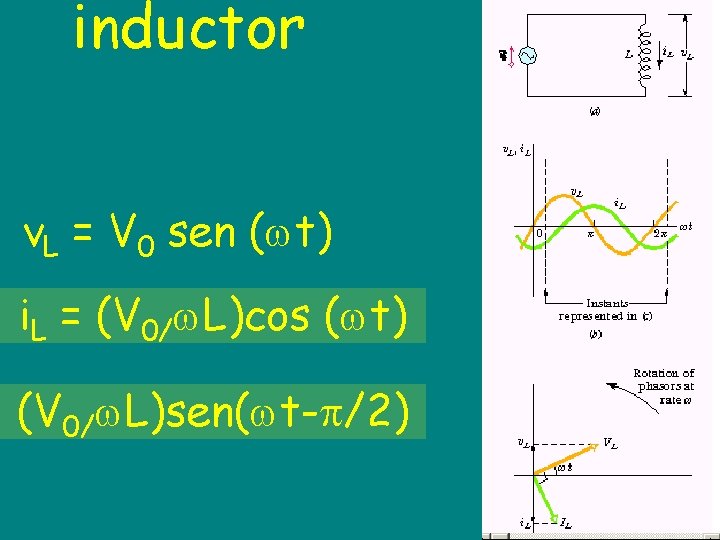

inductor v. L = V 0 sen ( t) i. L = (V 0/ L)cos ( t) (V 0/ L)sen( t- /2)
inductor La corriente está limitada por XL = L La corriente atrasa /2 a la tensión
Resonancia: es la frecuencia para la cual XL = XC
Serie R-C-L La corriente es La corriente y la la misma en tensión están todos los desfasados elementos
Serie R-C-L I=V/Z Z=[R 2+(XL-Xc)2]½ tan( ) = (XL –Xc)/R
Potencia en un circuito de cc P = VI = I 2 R = V 2/R La potencia es constante
Potencia en un circuito de ca La potencia cambia con el tiempo porque la corriente y la tensión están desfasados
Potencia en un circuito de ca Se define la potencia media Pm como el valor medio de P(t) Pm = ½ V 0 I 0 cos( ) Pm = (V 0/ 2) (I 0/ 2) cos( )
Valores eficaces Vef = V 0/ 2 Ief = I 0/ 2 Pm = Ief Vef cos( )
Optimizar la potencia en ca En un circuito inductivo se agregan capacitores para llevar el a cero En un circuito capacitivo se agregan inductores para llevar el a cero
Maxwell propuso que un campo eléctrico variable en el tiempo produce un campo magnético
Ec. de Maxwell en el vacío Gauss para E Gauss para B Faraday Ampere. Maxwell
Predice ondas electromagnéticas que se propagan con una velocidad v = 1/ 0 0 Este valor coincide con la velocidad de la luz 8 c = 3 x 10 m/s
Una forma común de generar ondas electromagnéticas es con un dipolo eléctrico oscilante
+ p(t) = p 0 cos(2 ft) +
Dependencia angular de la emisión de un dipolo no emite en la dirección de vibración
El espectro em
El espectro em
ONDAS PERTURBACIONES QUE SE PROPAGAN EN EL ESPACIO CON VELOCIDADES DEFINIDAS MECÁNICAS: acústicas, ultrasónicas, sísmicas, olas en el mar, ELECTROMAGNÉTICAS: rayos gamma, rayos x, radiación ultravioleta, luz, radiación infrarroja, microondas, radio CUÁNTICAS: Ondas asociadas a la materia microscópica GRAVITATORIAS: fuerzas atractivas entre masas
ONDAS No- armónicas: cualquier perturbación Ondas armónicas: senos y cosenos
En el espacio: fotografía de una onda y = y 0 sen[k(x vt) + ] donde, k = 2 / = número de onda
En el tiempo: vibración y = y 0 sen[k(x vt) + ] donde, = /v = periodo; frecuencia f = 1/
Ondas em Ex = E 0 sen[k(z - vt) ] By = B 0 sen[k(z - vt) ] E S B B 0 = E 0 /c
Vector de Poynting (S) La energía se propaga en la dirección de S = (E x B)/ 0 E S B
Vector de Poynting y energía transportada por una onda Smedio = potencia por unidad de área = Intensidad I = Smedio = B 0 E 0 /2 0
