Captulo 2 Conexin a la WAN Conexin de
- Slides: 44
Capítulo 2: Conexión a la WAN Conexión de Redes Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 1
Capítulo 2 2. 0 Introducción 2. 1 Descripción general de las tecnologías WAN 2. 2 Elección de una tecnología WAN 2. 3 Resumen Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 2
Capítulo 2: Objetivos Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 3
2. 1 Descripción General de las Tecnologías WAN Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 4

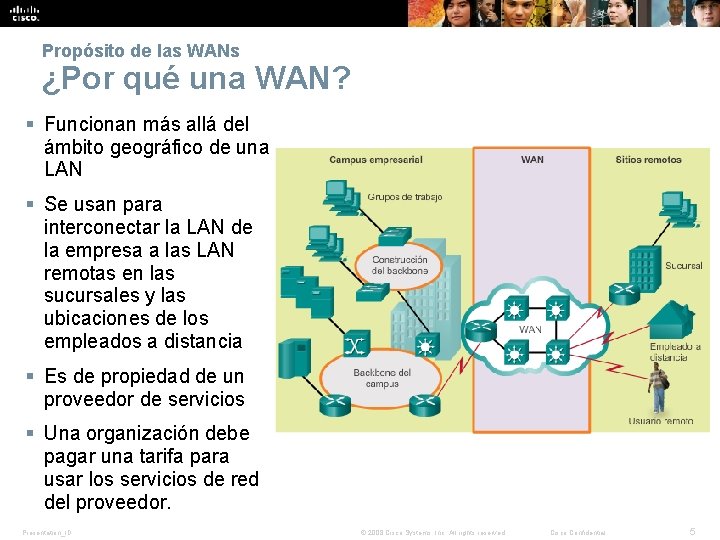

Propósito de las WANs ¿Por qué una WAN? § Funcionan más allá del ámbito geográfico de una LAN § Se usan para interconectar la LAN de la empresa a las LAN remotas en las sucursales y las ubicaciones de los empleados a distancia § Es de propiedad de un proveedor de servicios § Una organización debe pagar una tarifa para usar los servicios de red del proveedor. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 5
Propósito de las WANs ¿Son Necesarias las WAN? Las empresas requieren capacidad de comunicación entre sitios geográficamente separados. Los siguientes son algunos ejemplos: § Las oficinas regionales necesitan poder comunicarse y compartir datos. § Las organizaciones necesitan compartir información con las organizaciones de los clientes. § Los empleados que viajan por negocios de la empresa con frecuencia necesitan acceder a información ubicada en las redes empresariales. Los usuarios de computadoras domésticas también necesitan enviar y recibir datos a través de distancias cada vez más grandes. Estos son algunos ejemplos: § Los consumidores se comunican normalmente con los bancos, las tiendas y una variedad de proveedores de bienes y servicios. § Los estudiantes acceden a índices de bibliotecas y publicaciones ubicados en otras partes del país y del mundo. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 6
Propósito de las WANs Evolución de las Redes § Las empresas esperan que las redes funcionen en forma óptima y puedan ofrecer una variedad cada vez mayor de servicios y aplicaciones que respalden la productividad y la rentabilidad. § Empresa SPAN Ingeniería – ejemplo usado en el currículum Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 7
Propósito de las WANs Oficina Pequeña SPAN Ingeniería – Empresa de Consultoría Ambiental § Opera desde hace cuatro años, creció y cuenta con 15 empleados: seis ingenieros, cuatro diseñadores de dibujo asistido por computadora (CAD), una recepcionista, dos socios ejecutivos y dos asistentes administrativos § Usa una única LAN para compartir la información entre las computadoras y para compartir los periféricos, como una impresora, un plotter de gran escala y máquinas de fax § Se actualizó la LAN para que proporcione un servicio económico de voz sobre IP (Vo. IP), a fin de ahorrar en los costos de líneas telefónicas separadas para los empleados § La conexión a Internet se realiza a través de un servicio de banda ancha común denominado DSL § Usa los servicios de soporte del proveedor de DSL § usa un servicio de alojamiento web, en lugar de comprar y operar sus propios servidores FTP y de correo electrónico Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 8

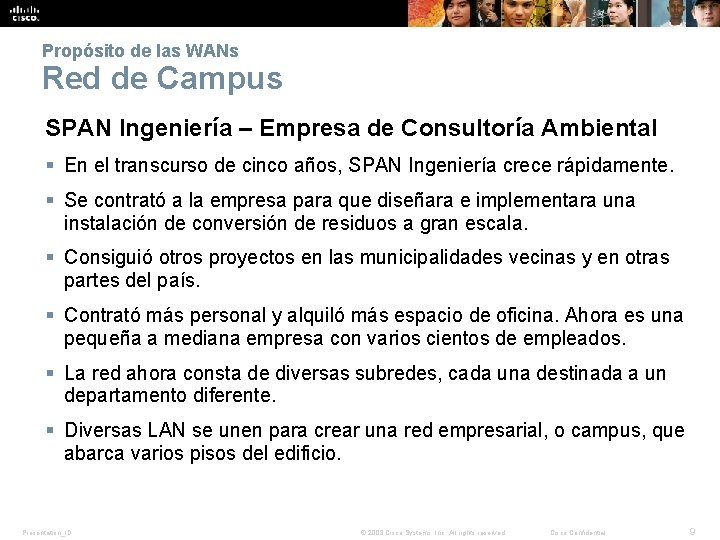

Propósito de las WANs Red de Campus SPAN Ingeniería – Empresa de Consultoría Ambiental § En el transcurso de cinco años, SPAN Ingeniería crece rápidamente. § Se contrató a la empresa para que diseñara e implementara una instalación de conversión de residuos a gran escala. § Consiguió otros proyectos en las municipalidades vecinas y en otras partes del país. § Contrató más personal y alquiló más espacio de oficina. Ahora es una pequeña a mediana empresa con varios cientos de empleados. § La red ahora consta de diversas subredes, cada una destinada a un departamento diferente. § Diversas LAN se unen para crear una red empresarial, o campus, que abarca varios pisos del edificio. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 9
Propósito de las WANs Oficina Pequeña– Red de Campus Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 10
Propósito de las WANs Redes de Sucursales § Seis años después, la demanda de sus servicios se incrementó enormemente. § Para administrar estos proyectos, la empresa abrió pequeñas sucursales cercanas a los sitios de los proyectos. § SPAN Ingeniería cuenta ahora con un centro de datos, que aloja los diversos servidores y bases de datos de la empresa. La empresa ahora debe implementar una WAN. § Para las sucursales que están en ciudades cercanas, la empresa decide usar líneas privadas dedicadas a través de su proveedor de servicios local. § Para las oficinas que están ubicadas en otros países, Internet es una opción de conexión WAN atractiva. § Si bien conectar oficinas a través de Internet es una opción económica, presenta problemas de seguridad y privacidad que el equipo de TI debe abordar. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 11

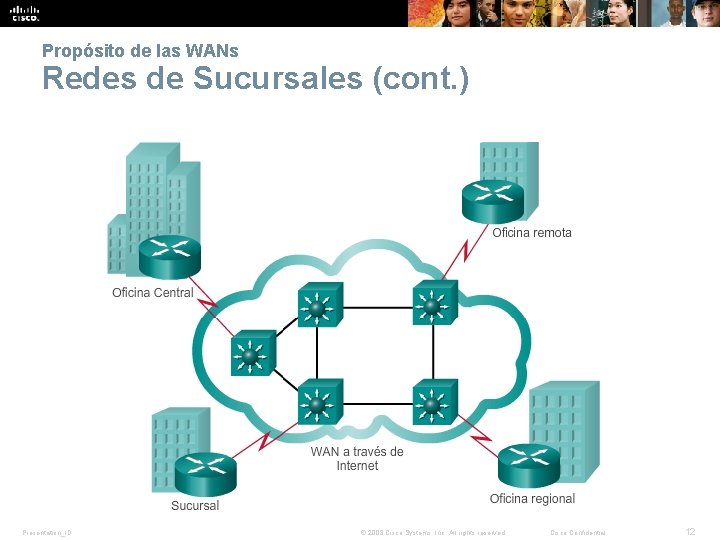

Propósito de las WANs Redes de Sucursales (cont. ) Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 12

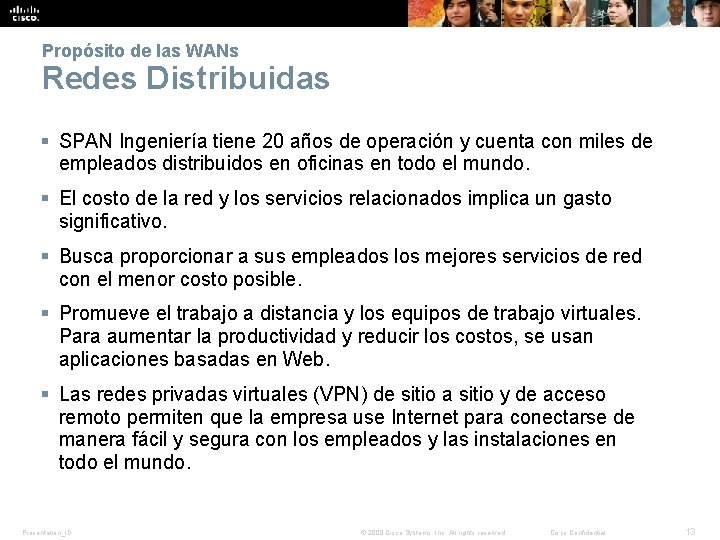

Propósito de las WANs Redes Distribuidas § SPAN Ingeniería tiene 20 años de operación y cuenta con miles de empleados distribuidos en oficinas en todo el mundo. § El costo de la red y los servicios relacionados implica un gasto significativo. § Busca proporcionar a sus empleados los mejores servicios de red con el menor costo posible. § Promueve el trabajo a distancia y los equipos de trabajo virtuales. Para aumentar la productividad y reducir los costos, se usan aplicaciones basadas en Web. § Las redes privadas virtuales (VPN) de sitio a sitio y de acceso remoto permiten que la empresa use Internet para conectarse de manera fácil y segura con los empleados y las instalaciones en todo el mundo. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 13
Propósito de las WANs Redes Distribuidas (cont. ) § Los requisitos de red de una empresa pueden cambiar significativamente a medida que la empresa crece con el tiempo. § La distribución de empleados permite ahorrar costos de varias formas, pero pone mayores exigencias en la red. § La red debe ser capaz de adaptarse y crecer a medida que la empresa cambia. § Los diseñadores y los administradores de red superan estos desafíos mediante la elección cuidadosa de tecnologías de red, protocolos y proveedores de servicios, y por medio de la optimización de sus redes. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 14
Propósito de las WANs Redes Distribuidas (cont. ) Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 15
Operaciones WAN en el Modelo OSI Los estándares de acceso WAN por lo general describen los métodos de entrega de la capa física y los requisitos de la capa de enlace de datos, incluidos el direccionamiento físico, el control del flujo y la encapsulación. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 16
Operaciones WAN Terminología Común de WAN La terminología que normalmente se usa para describir las conexiones WAN es: • Equipo local del cliente (CPE): cables internos y dispositivos ubicados en el perímetro empresarial que se conectan a un enlace de una prestadora de servicios. El suscriptor es dueño del CPE o lo alquila al proveedor de servicios. • Equipo de comunicación de datos (DCE): también llamado “equipo de terminación de circuito de datos”, son dispositivos que colocan los datos en el bucle local. • Equipo terminal de datos (DTE): dispositivos del cliente que transmiten los datos desde un equipo host o la red de un cliente para la transmisión a través de la WAN. • Punto de demarcación: un punto establecido en un edificio o un complejo para separar el equipo del cliente del equipo del proveedor de servicios. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 17
Operaciones WAN Terminología Común de WAN (cont. ) • Bucle local (ultima milla): cable de cobre o fibra propiamente dicho que conecta el CPE a la CO del proveedor de servicios. • Oficina central (CO): la CO es la instalación o el edificio del proveedor de servicios local que conecta el CPE a la red del proveedor. • Red interurbana: consta de líneas de comunicación, switches, routers y otros equipos digitales, de largo alcance y de fibra óptica dentro de la red del proveedor de servicios WAN. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 18

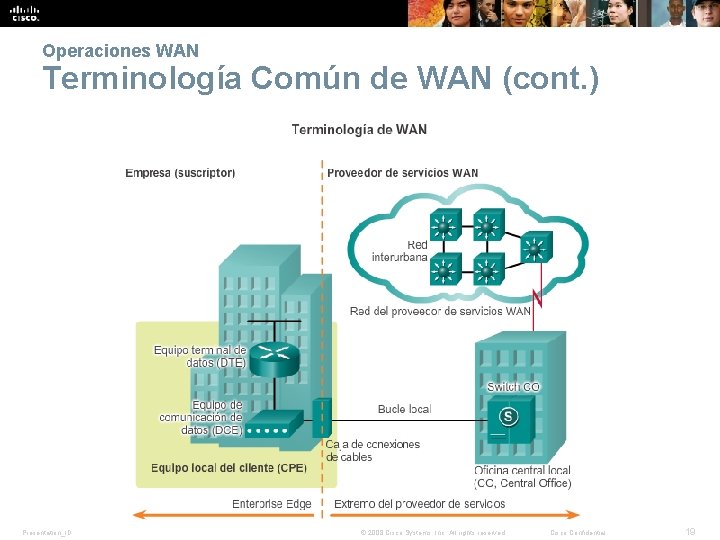

Operaciones WAN Terminología Común de WAN (cont. ) Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 19
Operaciones WAN Dispositivos WAN Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 20

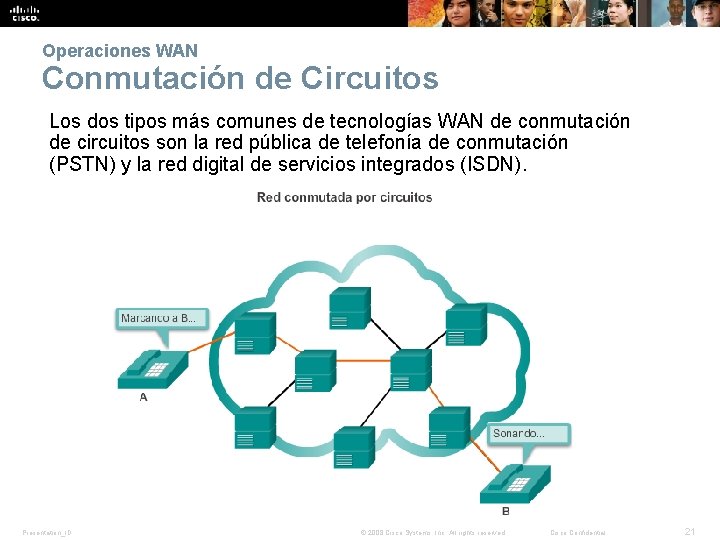

Operaciones WAN Conmutación de Circuitos Los dos tipos más comunes de tecnologías WAN de conmutación de circuitos son la red pública de telefonía de conmutación (PSTN) y la red digital de servicios integrados (ISDN). Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 21
Operaciones WAN Conmutación de Paquetes Divide los datos en tráfico en paquetes que se enrutan a través de una red compartida. Las redes conmutación de paquetes no requieren que se establezca un circuito y permiten que muchos pares de nodos se comuniquen a través del mismo canal. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 22
2. 2 Elección de una Tecnología WAN Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 23

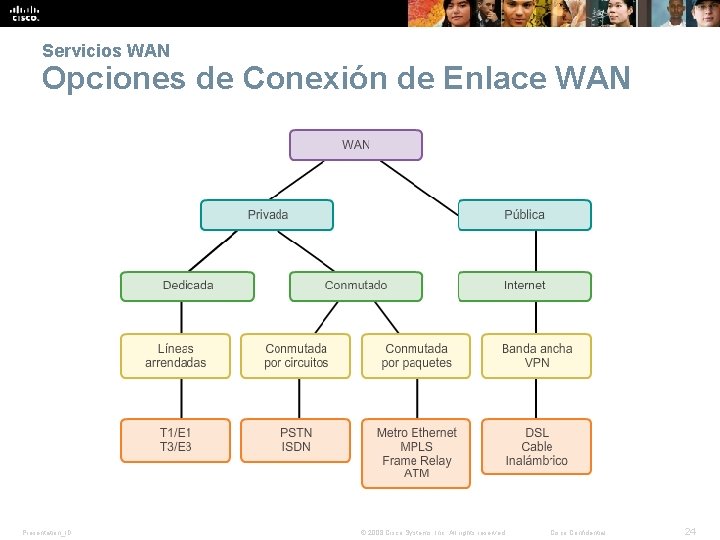

Servicios WAN Opciones de Conexión de Enlace WAN Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 24
Servicios WAN Infraestructura de la Red del Proveedor de Servicios Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 25
Infraestructuras WAN Privadas Líneas Arrendadas Ventajas: Desventajas: § Simplicidad § Costo § Calidad § Flexibilidad Limitada § Disponobilidad Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 26

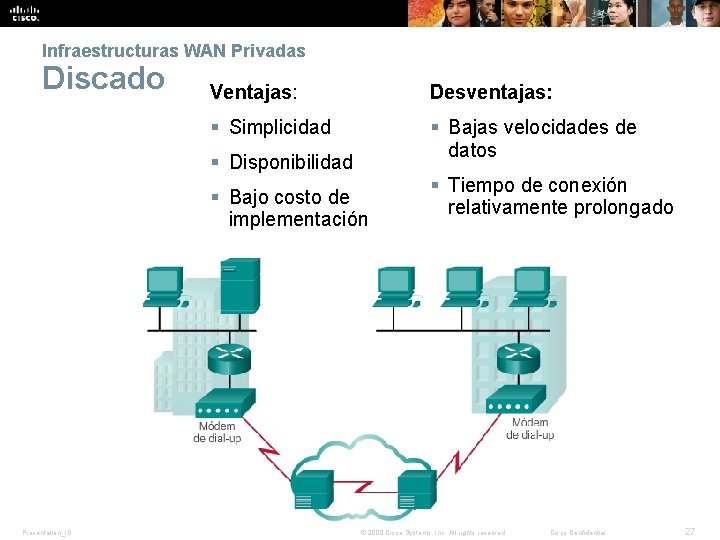

Infraestructuras WAN Privadas Discado Ventajas: Desventajas: § Simplicidad § Bajas velocidades de datos § Disponibilidad § Bajo costo de implementación Presentation_ID § Tiempo de conexión relativamente prolongado © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 27

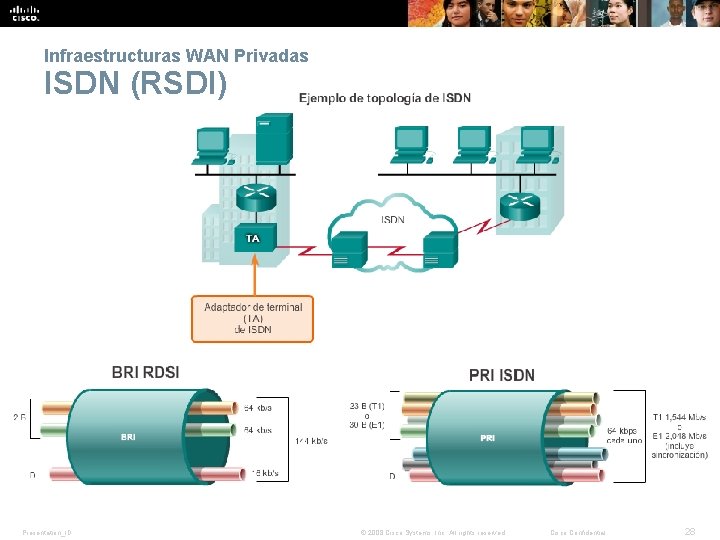

Infraestructuras WAN Privadas ISDN (RSDI) Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 28
Infraestructuras WAN Privadas Frame Relay § PVCs pueden transporter tráfico de voz y datos. § PVCs see identifican únicamente por un identificador de conexión de enlace de datos (DLCI). § PVCs y DLCIs aseguran la comunicación bidireccional de un dispositivo DTE a otro. § R 1 usa el DLCI 102 para llegar al R 2, mientras que el R 2 usa el DLCI 201 para llegar al R 1. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 29

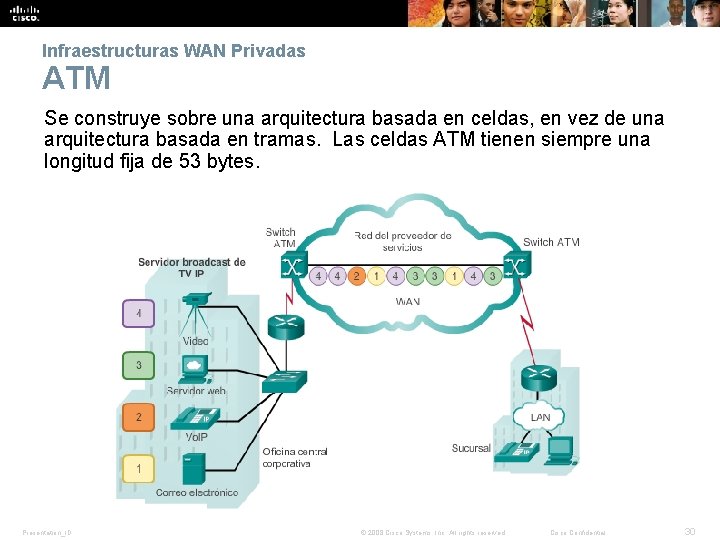

Infraestructuras WAN Privadas ATM Se construye sobre una arquitectura basada en celdas, en vez de una arquitectura basada en tramas. Las celdas ATM tienen siempre una longitud fija de 53 bytes. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 30
Infraestructuras WAN Privadas WAN Ethernet Los beneficios de WAN Ethernet incluyen lo siguiente: § Reducción de gastos y administración § Fácil integración con las redes existentes § Productividad mejorada de la empresa § Los proveedores de servicios ofrecen el servicio WAN Ethernet con cableado de fibra óptica. § Conocida como Ethernet Nota: Se usan comúnmente para Metropolitano (Metro. E), reemplazar los tradicionales enlaces Ethernet por MPLS (Eo. MPLS), y de Frame Relay y WAN ATM. el servicio de LAN privada virtua(VPLS). Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 31

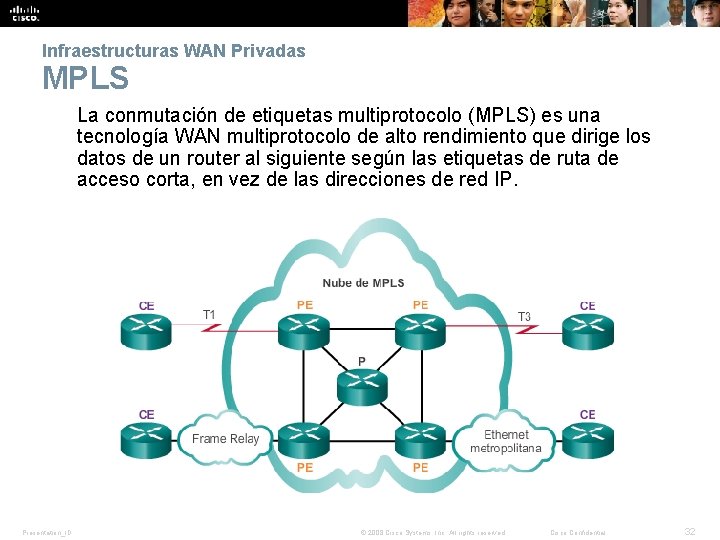

Infraestructuras WAN Privadas MPLS La conmutación de etiquetas multiprotocolo (MPLS) es una tecnología WAN multiprotocolo de alto rendimiento que dirige los datos de un router al siguiente según las etiquetas de ruta de acceso corta, en vez de las direcciones de red IP. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 32
Infraestructuras WAN Privadas VSAT Una terminal de apertura muy pequeña (VSAT) es una solución que crea una WAN privada mediante comunicaciones satelitales. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 33
Infraestructuras WAN Públicas DSL § Tecnología de conexión permanente que usa las líneas telefónicas de par trenzado existentes para transportar datos con un ancho de banda elevado y proporciona servicios IP a los suscriptores. § tecnología de conexión permanente que usa las líneas telefónicas de par trenzado existentes para transportar datos con un ancho de banda elevado y proporciona servicios IP a los suscriptores. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 34
Infraestructuras WAN Públicas Cable § Muchos proveedores de televisión por cable ofrecen acceso a la red. § Los cable módems proporcionan una conexión permanente y tienen una instalación simple. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 35
Infraestructuras WAN Públicas Inalámbrico Los siguientes son avances en la tecnología inalámbrica de banda ancha : § Wi-Fi municipal: muchas ciudades comenzaron a instalar redes inalámbricas municipales. § Wi. MAX: la interoperabilidad mundial para el acceso por microondas (Wi. MAX) es una tecnología nueva que acaba de comenzar a usarse. § Internet Satelital Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 36

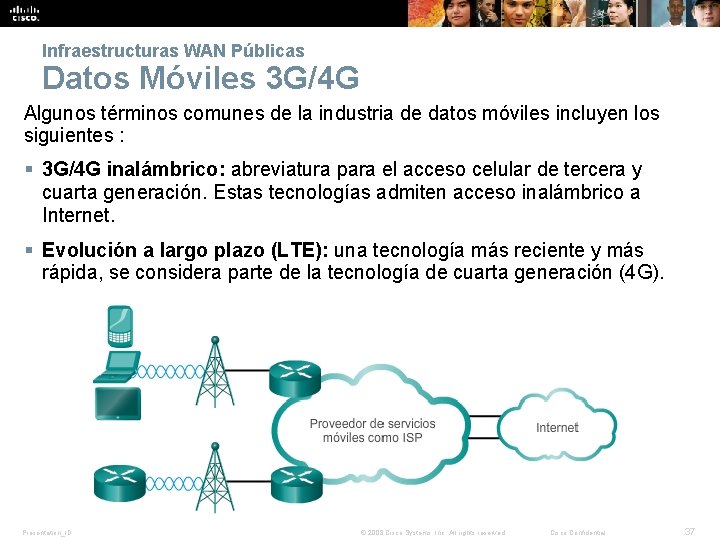

Infraestructuras WAN Públicas Datos Móviles 3 G/4 G Algunos términos comunes de la industria de datos móviles incluyen los siguientes : § 3 G/4 G inalámbrico: abreviatura para el acceso celular de tercera y cuarta generación. Estas tecnologías admiten acceso inalámbrico a Internet. § Evolución a largo plazo (LTE): una tecnología más reciente y más rápida, se considera parte de la tecnología de cuarta generación (4 G). Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 37

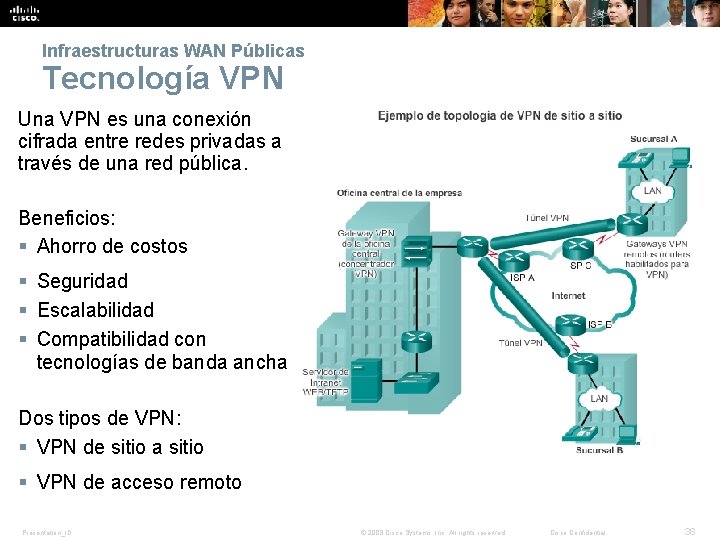

Infraestructuras WAN Públicas Tecnología VPN Una VPN es una conexión cifrada entre redes privadas a través de una red pública. Beneficios: § Ahorro de costos § Seguridad § Escalabilidad § Compatibilidad con tecnologías de banda ancha Dos tipos de VPN: § VPN de sitio a sitio § VPN de acceso remoto Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 38
Elección de Servicios WAN Elección de una Conexión de Enlace WAN Responder las siguientes preguntas cuando se elija una conexión WAN: § ¿Cuál es el propósito de la WAN? § ¿Cuál es el alcance geográfico? § ¿Cuáles son los requisitos de tráfico? Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 39
Elección de Servicios WAN Elección de una Conexión de Enlace WAN Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 40
2. 3 Resumen Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 41
Capítulo 2: Resumen § Una empresa puede usar las líneas privadas o la infraestructura de red pública para conexiones WAN. § Los estándares de acceso WAN funcionan en las capas 1 y 2 del modelo OSI, y la definición y administración de dichos estándares están a cargo de la TIA/EIA, la ISO y el IEEE. § Una WAN puede ser de conmutación de circuitos o de conmutación de paquetes. § Existe terminología común que se usa para identificar los componentes físicos de las conexiones WAN y quién es responsable de qué componentes. § Las redes del proveedor de servicios son complejas, y las redes troncales del proveedor de servicios constan principalmente de medios de fibra óptica de ancho de banda elevado. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 42
Capítulo 2: Resumen (cont. ) § El uso de líneas arrendadas proporciona conexiones punto a punto dedicadas permanentes. § Las conexiones de infraestructura pública incluyen DSL, cable, tecnología inalámbrica y datos móviles 3 G/4 G. § En las conexiones mediante infraestructura pública, se puede proporcionar seguridad con redes virtuales privadas (VPN) de acceso remoto o de sitio a sitio. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 43
Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 44
