Membaca Nilai Transistor
Resistor adalah komponen elektronika yang berfungsi untuk menghambat arus listrik dan menghasilkan nilai resistansi tertentu. Kemampuan resistor dalam menghambat arus listrik sangat beragam disesuaikan dengan nilai resistansi resistor tersebut. Sesuai dengan namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Satuan resistansi dari suatu resistor disebut Ohm atau dilambangkan dengan simbol (Omega).
Gambar Resistor
Berikut adalah tabel ukuran resistensi dan pembacaanya. Pembacaan tabelnya adalah, warna ke-1 menyatakan angka, warna ke-2 menyatakan angka, warna ke-3 menyatakan banyaknya nol, warna ke-4 menyatakan batas toleransi ukur.
Pada urutan pembacaan resistor diatas dapat di contohkan dalam studi kasus sebagai berikut, misalkan kita akan membaca resistor dengan ukuran besar 47000 Ohm atau 47 k Ohm, maka urutan warnanya adalah sbb: Kuning = 4 Ungu = 7 Orange = 000 Emas = Toleransi 5 %
Pembacaan untuk kode warna ke empat adalah sebagai toleransi batas ukur keakuratan suatu resistansi. Resistor jarang sekali ada yang sesuai ukurannya, misalkan untuk mengukur resistor dengan resistan 47 Ohm, terkadang yang terukur hanya 45 Ohm atau bisa jadi 50 Ohm. Yang menjadi tolak ukur resistor yang mempunyai batas toleransi 5%.

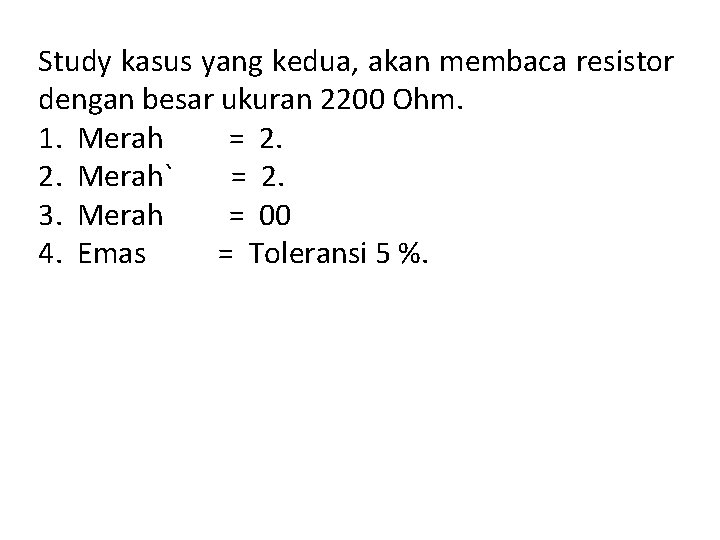

Study kasus yang kedua, akan membaca resistor dengan besar ukuran 2200 Ohm. 1. Merah = 2. 2. Merah` = 2. 3. Merah = 00 4. Emas = Toleransi 5 %.
SELESAI
