PENDAHULUAN n n Tahap implementasi basis data diawali dengan melakukan transformasi dari model data yang telah selesai dibuat ke dalam skema/struktur basis data sesuai dengan DBMS yang kita pilih Secara umum, sebuah diagram ER akan direpresentasikan menjadi sebuah basis data secara fisik

Transformasi Himpunan Entitas n Setiap himpunan entitas akan diimplementasikan sebagai sebuah tabel

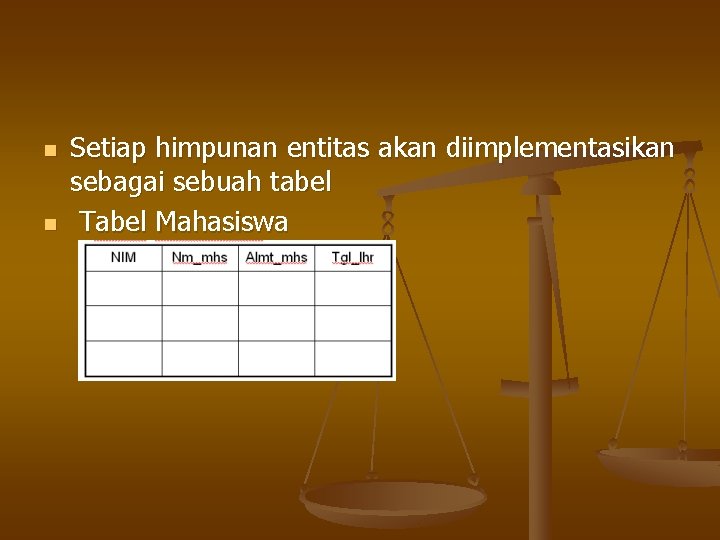

n n Setiap himpunan entitas akan diimplementasikan sebagai sebuah tabel Tabel Mahasiswa

Transformasi Relasi Berderajat 1 -1 n n Relasi 1 -1 (one-to-one) yang menghubungkan 2 buah himpunan entitas akan direpresentasikan dalam bentuk penambahan/penyertaan atribut relasi ke tabel yang mewakili salah satu dari kedua himpunan entitas. Contoh:

n n Di setiap relasi 1 -1, akan selalu ada dua pilihan peleburan relasi (dalam bentuk penyertaan atribut ke salah satu tabel) Setiap dosen hanya boleh mengepalai satu jurusan, tetapi tidak semua dosen dapat mengepalai suatu jurusan (jadi ada dosen-dosen yang tidak mengepalai jurusan manapun) Sedang dari sisi jurusan : setiap jurusan hanya boleh dikepalai seorang dosen, tetapi tidak boleh ada jurusan yang tidak ada kepalanya Dengan demikian derajat minimumnya = 1

Transformasi Relasi Berderajat 1 - N n n Relasi berderajat 1 - N yang menghubungkan 2 buah himpunan entitas, juga akan direpresentasikan ke dalam bentuk pemberian atribut key dari himpunan entitas pertama (yang berderajat 1) ke tabel yanng mewakili himpunan entitas kedua (yang berderajat N) Atribut key dari himpunan entitas pertama ini menjadi atribut tambahan bagi himpunan entitas kedua

n Tabel Dosen n Tabel kuliah

Transformasi Relasi Berderajat N- N n Relasi berderajat N- N yang menghubungkan 2 buah himpunan entitas, akan diwujudkan dalam bentuk tabel khusus yang memiliki field (tepatnya foreign key) yang berasal dari key-key dari himpunan entitas yang dihubungkannya

Soal 1. Perhatikan diagram ER tentang basisdata perusahaan di bawah n Transformasikan diagram ER tersebut ke dalam model relasional !
