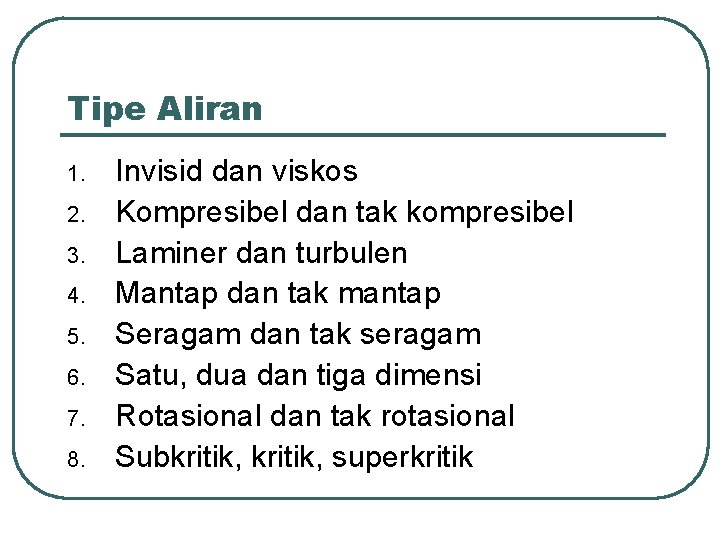

Tipe Aliran 1. 2. 3. 4. 5. 6. 7. 8. Invisid dan viskos Kompresibel dan tak kompresibel Laminer dan turbulen Mantap dan tak mantap Seragam dan tak seragam Satu, dua dan tiga dimensi Rotasional dan tak rotasional Subkritik, superkritik

Aliran Mantap dan Tak Mantap l Aliran mantap/tunak (steady flow) : terjadi jika variabel aliran di sebarang titik pada zat cair tidak berubah dengan waktu. Yang termasuk variabel aliran misalnya : kecepatan aliran V, tekanan p, rapat massa ρ, tampang aliran A, debit Q, kedalaman aliran, dsb) l Aliran tak mantap terjadi jika variabel aliran di sebarang titik pada zat cair berubah dengan waktu.

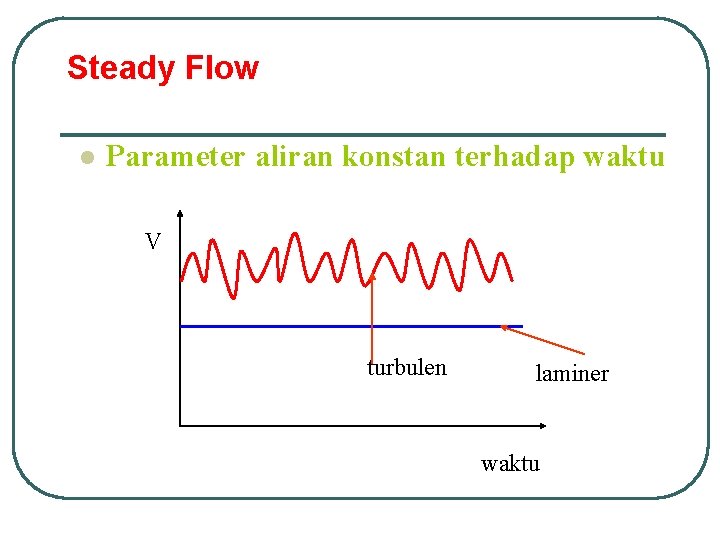

Steady Flow l Parameter aliran konstan terhadap waktu V turbulen laminer waktu

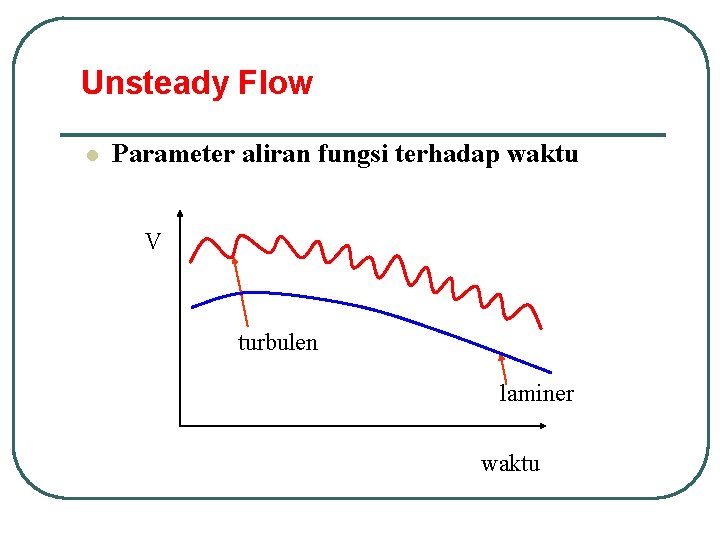

Unsteady Flow l Parameter aliran fungsi terhadap waktu V turbulen laminer waktu

Aliran Seragam dan Tak Seragam l l Aliran seragam : apabila tidak ada perubahan variabel aliran dari satu titik ke titik yang lain di sepanjang saluran. Aliran tidak seragam : apabila ada perubahan variabel aliran dari satu titik ke titik yang lain di sepanjang saluran.

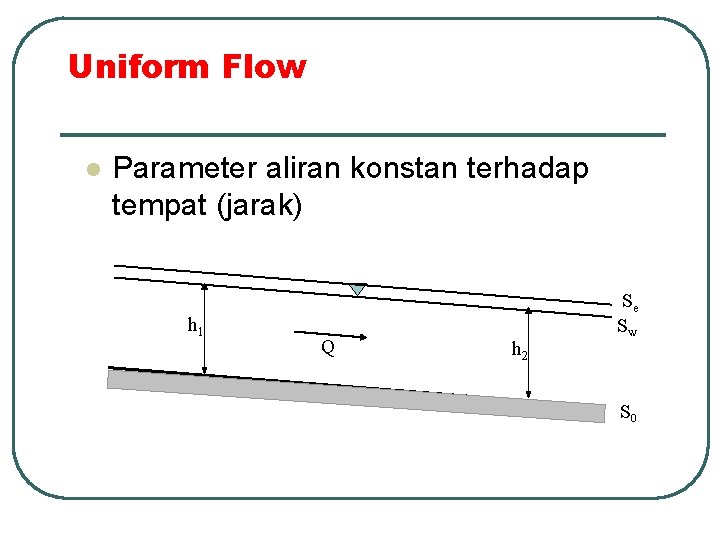

Uniform Flow l Parameter aliran konstan terhadap tempat (jarak) h 1 Q h 2 Se SW S 0

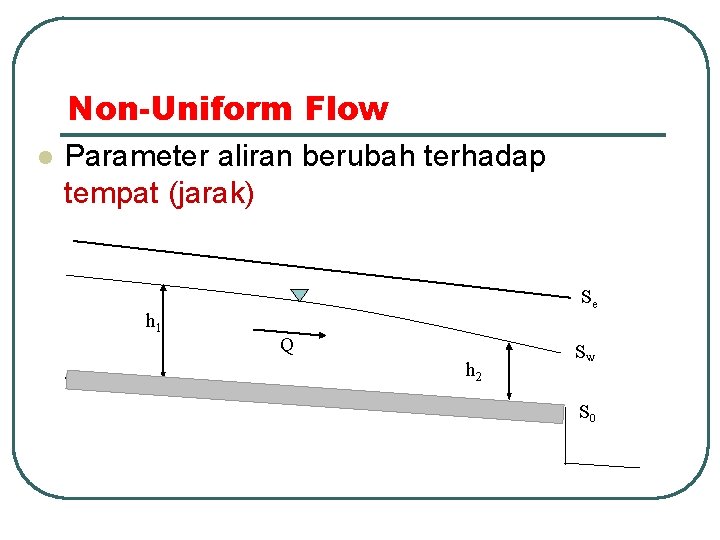

Non-Uniform Flow l Parameter aliran berubah terhadap tempat (jarak) h 1 Se Q h 2 SW S 0

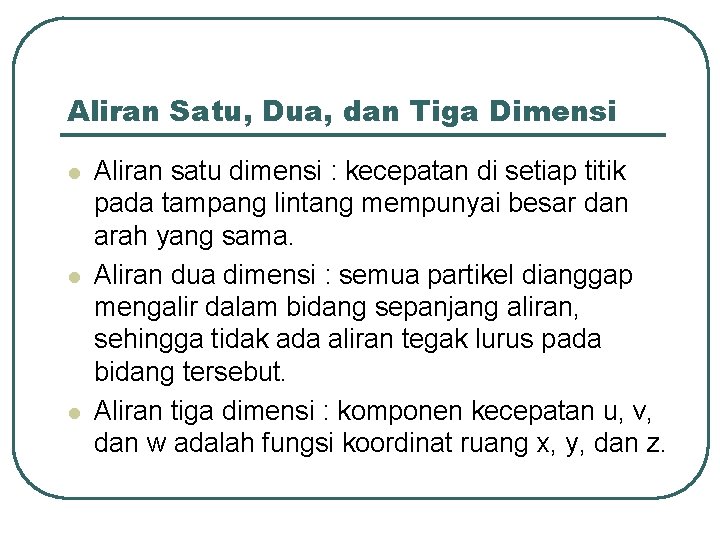

Aliran Satu, Dua, dan Tiga Dimensi l l l Aliran satu dimensi : kecepatan di setiap titik pada tampang lintang mempunyai besar dan arah yang sama. Aliran dua dimensi : semua partikel dianggap mengalir dalam bidang sepanjang aliran, sehingga tidak ada aliran tegak lurus pada bidang tersebut. Aliran tiga dimensi : komponen kecepatan u, v, dan w adalah fungsi koordinat ruang x, y, dan z.

1 Dimensional Flow Kecepatan seragam pada arah vertikal maupun transversal

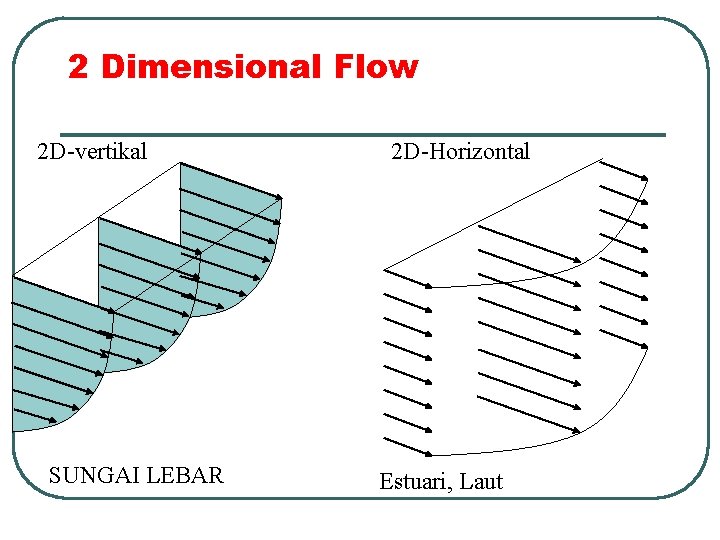

2 Dimensional Flow 2 D-vertikal SUNGAI LEBAR 2 D-Horizontal Estuari, Laut

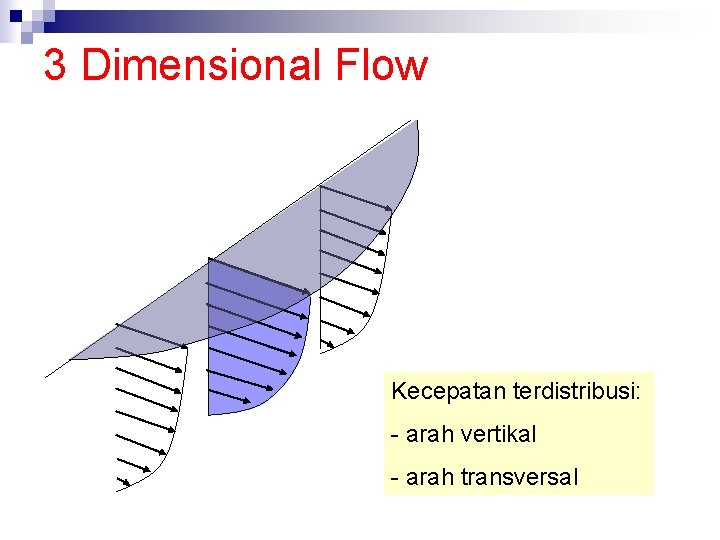

3 Dimensional Flow Kecepatan terdistribusi: - arah vertikal - arah transversal

Definisi ? Gradually Varied Flow Accelerated G. V. Flow Deccelerated G. V. Flow Aliran Tdk Seragam Rapidly Varied Flow Accelerated R. V. Flow Deccelerated R. V. Flow

o o o

Loncat Air n Aliran tdk seragam s rkrit e p u is Aliran sub kritis

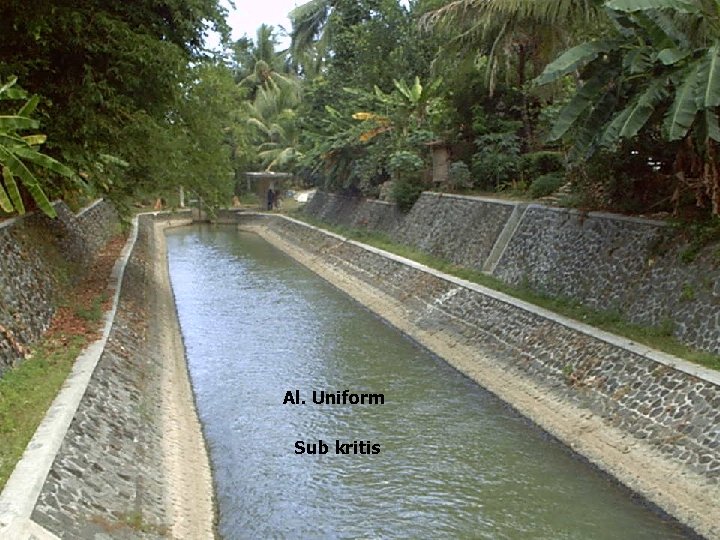

Al. Uniform Sub kritis

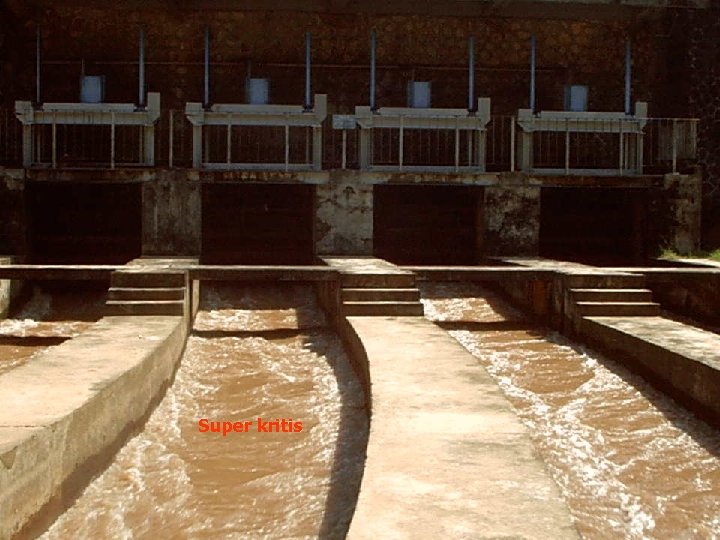

Super kritis
