Struktur Algoritma & Tipe Data

Struktur Algoritma & Tipe Data

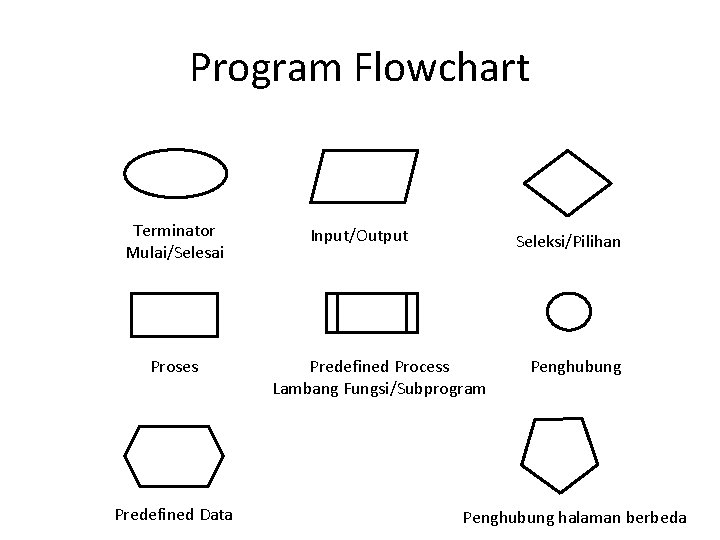

Program Flowchart Terminator Mulai/Selesai Proses Predefined Data Input/Output Seleksi/Pilihan Predefined Process Lambang Fungsi/Subprogram Penghubung

Program Flowchart Terminator Mulai/Selesai Proses Predefined Data Input/Output Seleksi/Pilihan Predefined Process Lambang Fungsi/Subprogram Penghubung halaman berbeda

Sistem Flowchart Printer Keyboard Extract Display/Monitor File/Storage Merger Sorting Magnetic Disk Magnetic Tape Delay

Sistem Flowchart Printer Keyboard Extract Display/Monitor File/Storage Merger Sorting Magnetic Disk Magnetic Tape Delay

Flowchart Pemilihan Bilangan Mulai 1. Mulai 2. Masukan A dan B 3. Apakah A>B?

Flowchart Pemilihan Bilangan Mulai 1. Mulai 2. Masukan A dan B 3. Apakah A>B? a. Bila Ya, Cetak A b. Bila Tidak, Cetak B 4. Selesai Input A, B Y A>B T Cetak B Selesai Cetak A

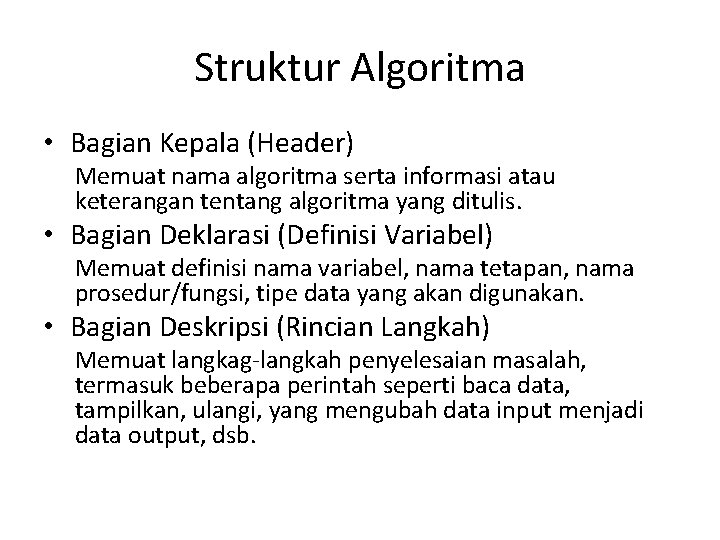

Struktur Algoritma • Bagian Kepala (Header) Memuat nama algoritma serta informasi atau keterangan tentang

Struktur Algoritma • Bagian Kepala (Header) Memuat nama algoritma serta informasi atau keterangan tentang algoritma yang ditulis. • Bagian Deklarasi (Definisi Variabel) Memuat definisi nama variabel, nama tetapan, nama prosedur/fungsi, tipe data yang akan digunakan. • Bagian Deskripsi (Rincian Langkah) Memuat langkag-langkah penyelesaian masalah, termasuk beberapa perintah seperti baca data, tampilkan, ulangi, yang mengubah data input menjadi data output, dsb.

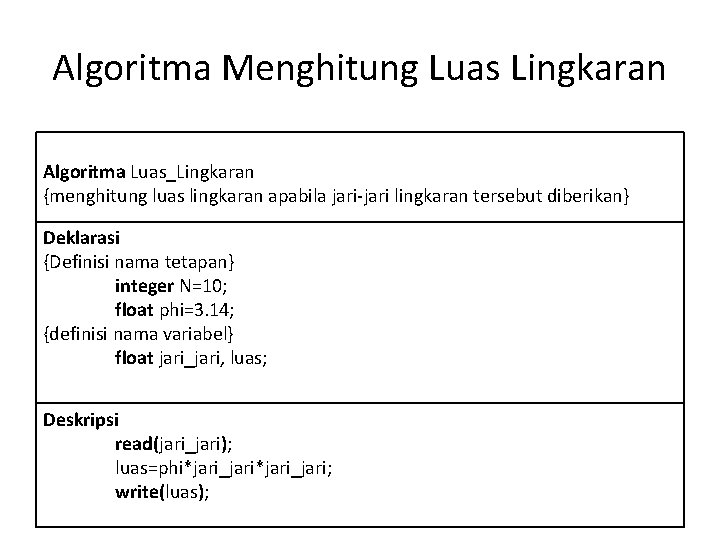

Algoritma Menghitung Luas Lingkaran Algoritma Luas_Lingkaran {menghitung luas lingkaran apabila jari-jari lingkaran tersebut diberikan}

Algoritma Menghitung Luas Lingkaran Algoritma Luas_Lingkaran {menghitung luas lingkaran apabila jari-jari lingkaran tersebut diberikan} Deklarasi {Definisi nama tetapan} integer N=10; float phi=3. 14; {definisi nama variabel} float jari_jari, luas; Deskripsi read(jari_jari); luas=phi*jari_jari; write(luas);

Algoritma Menghitung Luas Segitiga Algoritma Luas_Segitiga {menghitung luas segitiga dengan inputan alas dan tinggi

Algoritma Menghitung Luas Segitiga Algoritma Luas_Segitiga {menghitung luas segitiga dengan inputan alas dan tinggi segitiga berasal dari keyboard} DEKLARASI integer alas. Segitiga, tinggi. Segitiga, luas. Segitiga; DESKRIPSI read(alas. Segitiga); read(tinggi. Segitiga); luas. Segitiga ← ½ * alas. Segitiga * tinggi. Segitiga; write(luas. Segitiga);

Algoritma Menentukan Bilangan Yang Lebih Besar Algoritma Lebih_besar {menerima dua angka kemudian menampilkan angka

Algoritma Menentukan Bilangan Yang Lebih Besar Algoritma Lebih_besar {menerima dua angka kemudian menampilkan angka yang lebih besar} DEKLARASI integer angka 1, angka 2; DESKRIPSI write(“Memasukan angka 1: ”); read(angka 1); write(“Memasukan angka 2: ”); read(angka 2); if (angka 1>angka 2) then write(“yang lebih besar : ”, angka 1); else write(“yang lebih besar : ”, angka 2); endif

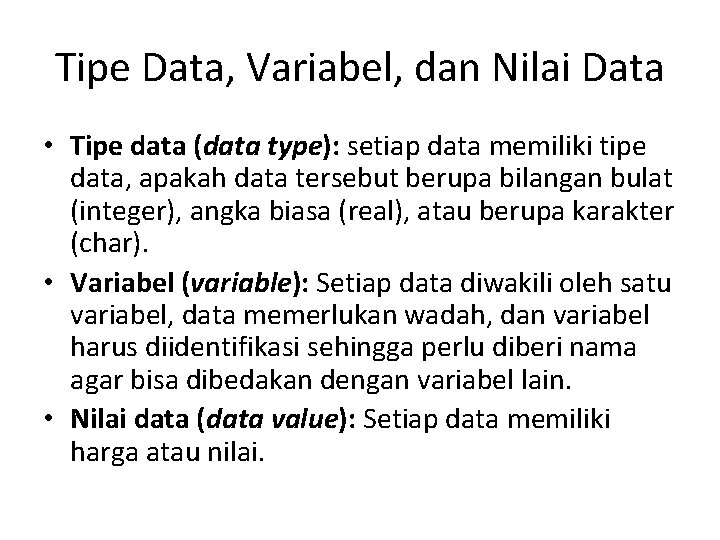

Tipe Data, Variabel, dan Nilai Data • Tipe data (data type): setiap data memiliki

Tipe Data, Variabel, dan Nilai Data • Tipe data (data type): setiap data memiliki tipe data, apakah data tersebut berupa bilangan bulat (integer), angka biasa (real), atau berupa karakter (char). • Variabel (variable): Setiap data diwakili oleh satu variabel, data memerlukan wadah, dan variabel harus diidentifikasi sehingga perlu diberi nama agar bisa dibedakan dengan variabel lain. • Nilai data (data value): Setiap data memiliki harga atau nilai.

Tipe Data • Data disimpan dalam memori komputer dalam bentuk variabel-variabel mempunyai nama tertentu

Tipe Data • Data disimpan dalam memori komputer dalam bentuk variabel-variabel mempunyai nama tertentu dan tipe data tertentu • Tipe data dalam algoritma: – Tipe Dasar: • • • Bilangan bulat (integer) Bilangan real Data karakter Data logikal atau boolean Bilangan tetap – Tipe Bentukan • Larik (array) • Record • String

Tipe Data Dasar • Integer – Bilangan bulat : bilangan yang tidak mempunyai nilai

Tipe Data Dasar • Integer – Bilangan bulat : bilangan yang tidak mempunyai nilai pecahan • Real – Untuk menyimpan data real – Bilangan yang dapat mempunyai digit desimal dibelakang koma atau bilangan pecahan atau bilangan eksponensial. • Karakter – Digunakan untuk menyimpan data alfanumerik – Seperti : ‘A’, ‘B’, ‘*’, ‘@’, ‘ 9’ , . . .

Tipe Data Dasar [2] • Boolean – Mengandung dua nilai yaitu TRUE atau FALSE

Tipe Data Dasar [2] • Boolean – Mengandung dua nilai yaitu TRUE atau FALSE – Dengan menggunakan operator AND, OR atau NOT – Nilai boolean sangat penting untuk mengambil keputusan dalam suatu program. • Bilangan Tetap – Tipe bilangan, baik bilangan bernilai bulat atau tidak, yang nilainya tidak berubah selama algoritma dilaksanakan – Tipe dituliskan sebagai: const – Jangkauan nilai meliputi semua bilangan yang mungkin

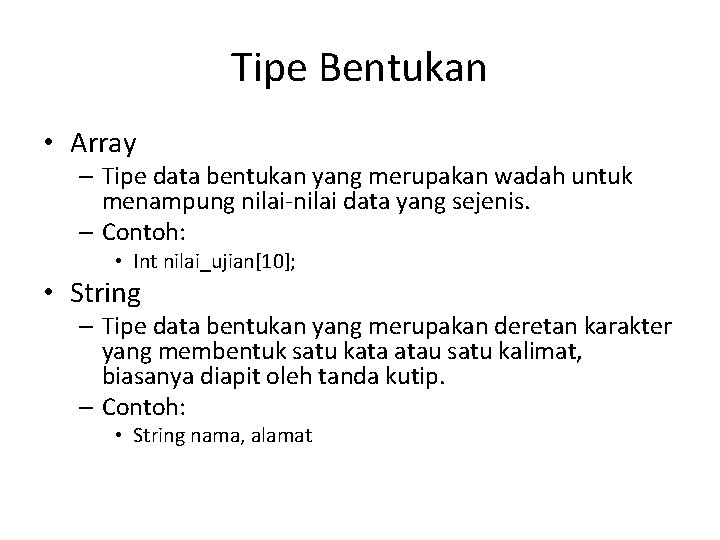

Tipe Bentukan • Array – Tipe data bentukan yang merupakan wadah untuk menampung nilai-nilai

Tipe Bentukan • Array – Tipe data bentukan yang merupakan wadah untuk menampung nilai-nilai data yang sejenis. – Contoh: • Int nilai_ujian[10]; • String – Tipe data bentukan yang merupakan deretan karakter yang membentuk satu kata atau satu kalimat, biasanya diapit oleh tanda kutip. – Contoh: • String nama, alamat

Tipe Bentukan [2] • Record – Merupakan wadah untuk menampung elemen data yang tipe

Tipe Bentukan [2] • Record – Merupakan wadah untuk menampung elemen data yang tipe datanya tidak perlu sama – Contoh: • Type Data. Mhs: record < nomor_stb : integer nama_mhs : String umur : integer jenkel : char >

VARIABEL • Suatu lokasi memori komputer yang digunakan untuk menampung dan menyimpan data yang

VARIABEL • Suatu lokasi memori komputer yang digunakan untuk menampung dan menyimpan data yang akan diolah. • Tipe data variabel ditentukan oleh jenis data yang akan disimpan • Penamaan bersifat UNIK • Aturan penulisan : – – – Diawali dengan huruf, tidak boleh dengan angka atau simbol Jangan menggunakan simbol-simbol yang membingungkan Penulisan harus diikuti dengan Tipe Data Sebaiknya tidak terlalu panjang Tidak boleh menggunakan spasi Sebaiknya memiliki arti sesuai dengan elemen data

VARIABEL • Contoh nama variabel yang benar: nama, alamat, umur, nilai_ujian • Contoh nama

VARIABEL • Contoh nama variabel yang benar: nama, alamat, umur, nilai_ujian • Contoh nama variabel yang salah: 4 XYZ, IP rata, Var: +xy, nama siswa

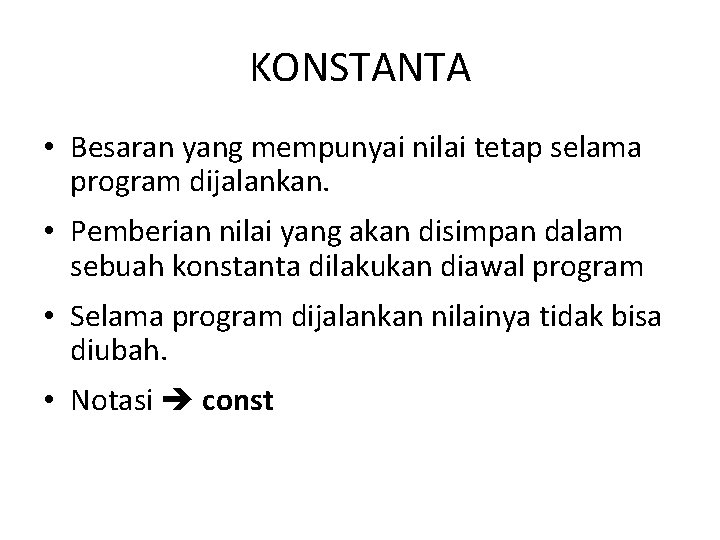

KONSTANTA • Besaran yang mempunyai nilai tetap selama program dijalankan. • Pemberian nilai yang

KONSTANTA • Besaran yang mempunyai nilai tetap selama program dijalankan. • Pemberian nilai yang akan disimpan dalam sebuah konstanta dilakukan diawal program • Selama program dijalankan nilainya tidak bisa diubah. • Notasi const

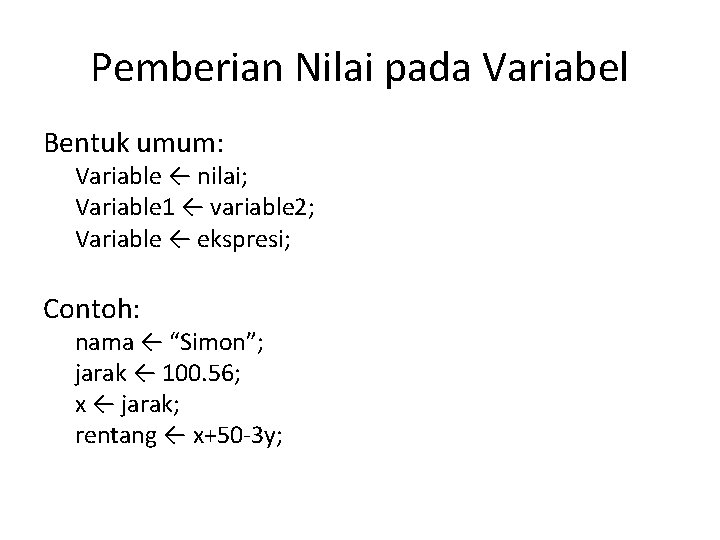

Pemberian Nilai pada Variabel Bentuk umum: Variable ← nilai; Variable 1 ← variable 2;

Pemberian Nilai pada Variabel Bentuk umum: Variable ← nilai; Variable 1 ← variable 2; Variable ← ekspresi; Contoh: nama ← “Simon”; jarak ← 100. 56; x ← jarak; rentang ← x+50 -3 y;

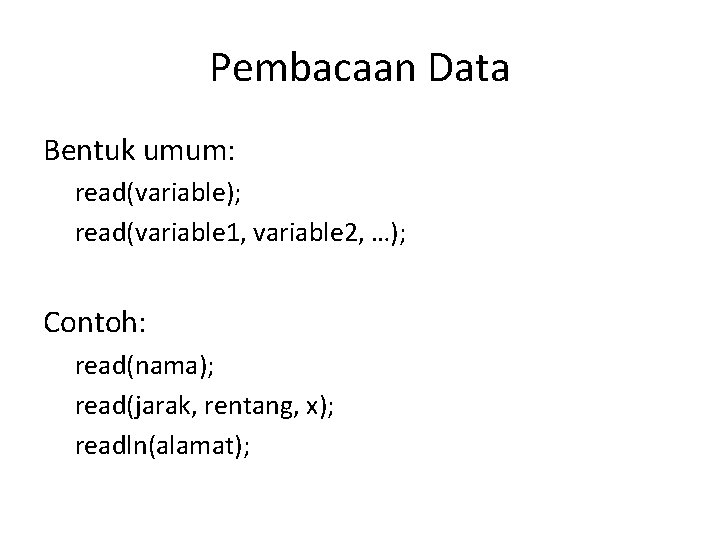

Pembacaan Data Bentuk umum: read(variable); read(variable 1, variable 2, …); Contoh: read(nama); read(jarak, rentang,

Pembacaan Data Bentuk umum: read(variable); read(variable 1, variable 2, …); Contoh: read(nama); read(jarak, rentang, x); readln(alamat);

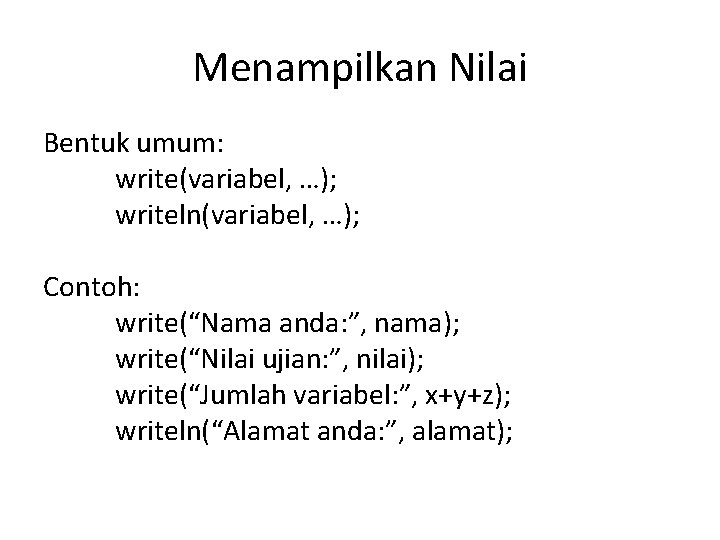

Menampilkan Nilai Bentuk umum: write(variabel, …); writeln(variabel, …); Contoh: write(“Nama anda: ”, nama); write(“Nilai

Menampilkan Nilai Bentuk umum: write(variabel, …); writeln(variabel, …); Contoh: write(“Nama anda: ”, nama); write(“Nilai ujian: ”, nilai); write(“Jumlah variabel: ”, x+y+z); writeln(“Alamat anda: ”, alamat);

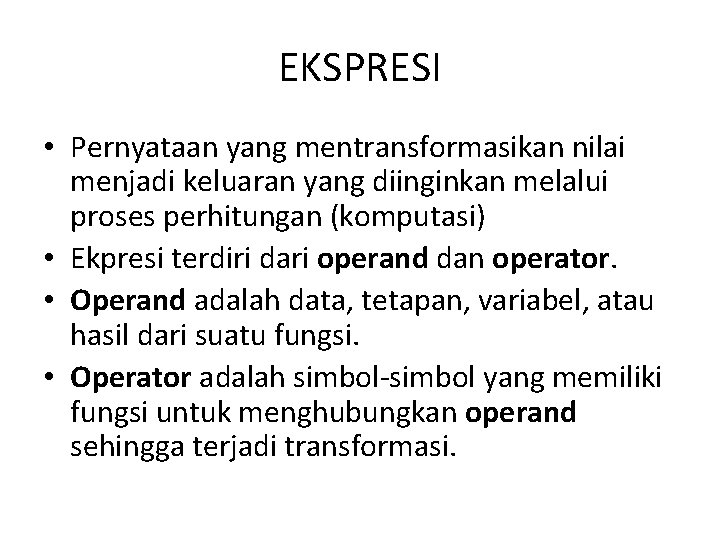

EKSPRESI • Pernyataan yang mentransformasikan nilai menjadi keluaran yang diinginkan melalui proses perhitungan (komputasi)

EKSPRESI • Pernyataan yang mentransformasikan nilai menjadi keluaran yang diinginkan melalui proses perhitungan (komputasi) • Ekpresi terdiri dari operand dan operator. • Operand adalah data, tetapan, variabel, atau hasil dari suatu fungsi. • Operator adalah simbol-simbol yang memiliki fungsi untuk menghubungkan operand sehingga terjadi transformasi.

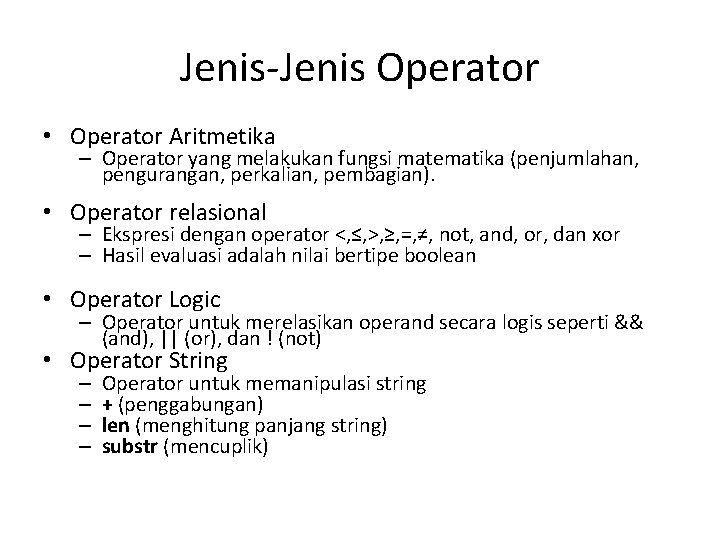

Jenis-Jenis Operator • Operator Aritmetika – Operator yang melakukan fungsi matematika (penjumlahan, pengurangan, perkalian,

Jenis-Jenis Operator • Operator Aritmetika – Operator yang melakukan fungsi matematika (penjumlahan, pengurangan, perkalian, pembagian). • Operator relasional – Ekspresi dengan operator <, ≤, >, ≥, =, ≠, not, and, or, dan xor – Hasil evaluasi adalah nilai bertipe boolean • Operator Logic – Operator untuk merelasikan operand secara logis seperti && (and), || (or), dan ! (not) • Operator String – – Operator untuk memanipulasi string + (penggabungan) len (menghitung panjang string) substr (mencuplik)
