Tempo di rilassamento longitudinale http www inforadiologie chanatomiecerveaufullsizeaxial5fs

Tempo di rilassamento longitudinale http: //www. info-radiologie. ch/anatomie-cerveau/fullsize/axial-5_fs. jpg

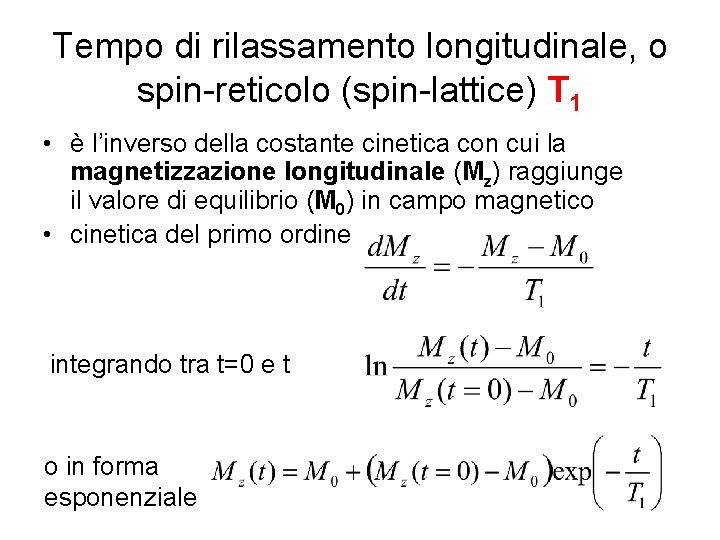

Tempo di rilassamento longitudinale, o spin-reticolo (spin-lattice) T 1 • è l’inverso della costante cinetica con cui la magnetizzazione longitudinale (Mz) raggiunge il valore di equilibrio (M 0) in campo magnetico • cinetica del primo ordine integrando tra t=0 e t o in forma esponenziale

Esperimento di Inversion Recovery (recupero dell’inversione) per la misura di T 1 • M 0 viene invertito con un impulso di p • quindi Mz(t=0)= -M 0 • sostituendo nell’equazione precedente, si ottiene l’equazione di una retta, con pendenza -1/T 1

z’ p y’ x’ z’ y’ x’ The intensity of the longitudinal magnetization, Mz, is measured by carrying MZ on the transverse plane by means of a p/2 pulse z’ x’ z’ y’ x’ y’ the magnetization vector lieas along the –x axis. It ensues a negative signal

equilibrium z’ p y’ x’ z’ t y’ x’ z’ y’ x’ y’ repeat many times varying t

• Si ripete l’esperimento più volte, variando ogni volta il tempo t tra un impulso e l’altro • M 0 è il valore per t molto grandi, tali che Mz sia tornato alla situazione di equilibrio • Andamento di Mz(t) contro t: Mz/M 0 t in s T 1= 1 s

• Non è possibile misurare direttamente la magnetizzazione lungo z • pertanto si porta Mz interamente sul piano trasversale con l’impulso di p/2 • e poi viene misurata come magnetizzazione trasversale • Tra un esperimento e l’altro bisogna lasciar passare un tempo (dell’ordine di 5 T 1) sufficiente perché il sistema torni completamente all’equilibrio con l’ambiente (popolazioni di Boltzmann) • Si deve usare lo stesso gain per tutti gli esperimenti
