Tehtv Laske valovoimat suunnissa A suoraan valaisimen alla

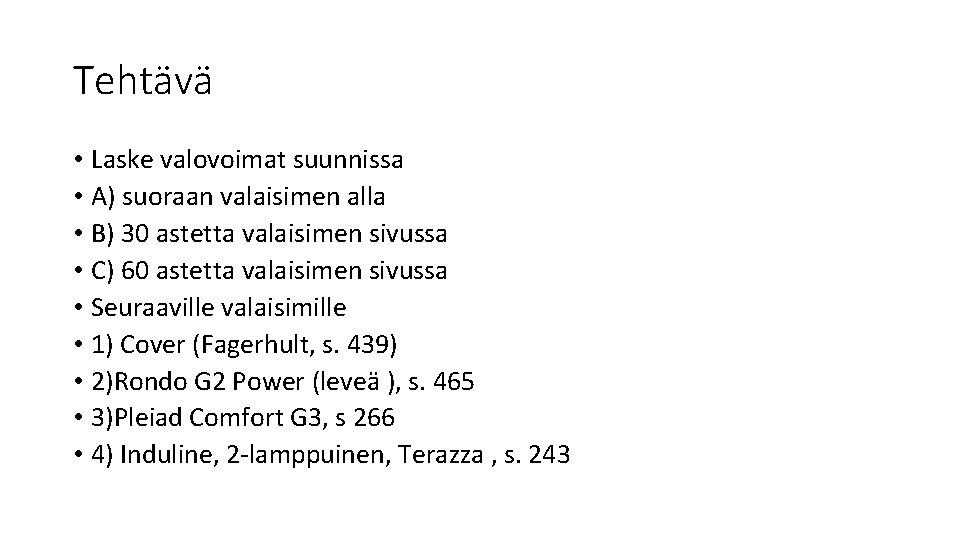

Tehtävä • Laske valovoimat suunnissa • A) suoraan valaisimen alla • B) 30 astetta valaisimen sivussa • C) 60 astetta valaisimen sivussa • Seuraaville valaisimille • 1) Cover (Fagerhult, s. 439) • 2)Rondo G 2 Power (leveä ), s. 465 • 3)Pleiad Comfort G 3, s 266 • 4) Induline, 2 -lamppuinen, Terazza , s. 243

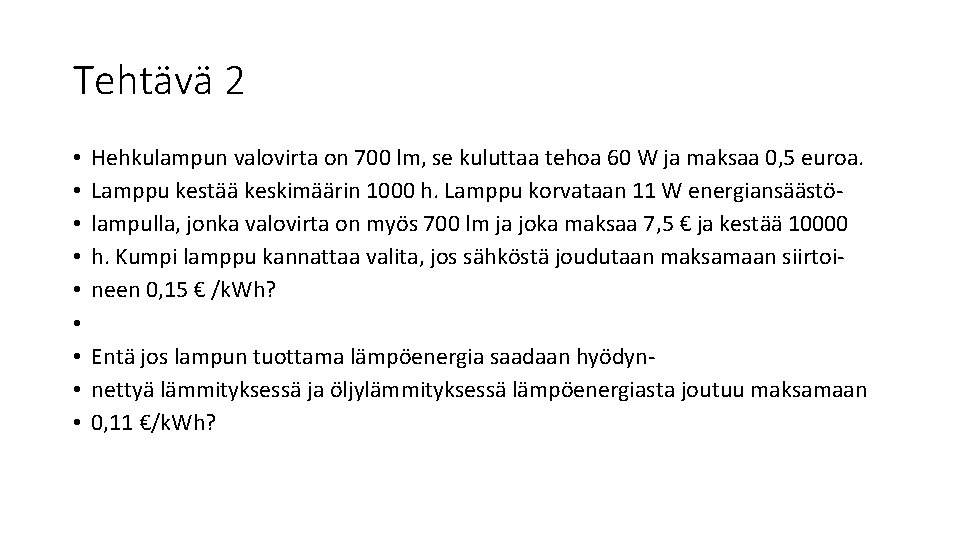

Tehtävä 2 • • • Hehkulampun valovirta on 700 lm, se kuluttaa tehoa 60 W ja maksaa 0, 5 euroa. Lamppu kestää keskimäärin 1000 h. Lamppu korvataan 11 W energiansäästölampulla, jonka valovirta on myös 700 lm ja joka maksaa 7, 5 € ja kestää 10000 h. Kumpi lamppu kannattaa valita, jos sähköstä joudutaan maksamaan siirtoineen 0, 15 € /k. Wh? Entä jos lampun tuottama lämpöenergia saadaan hyödynnettyä lämmityksessä ja öljylämmityksessä lämpöenergiasta joutuu maksamaan 0, 11 €/k. Wh?

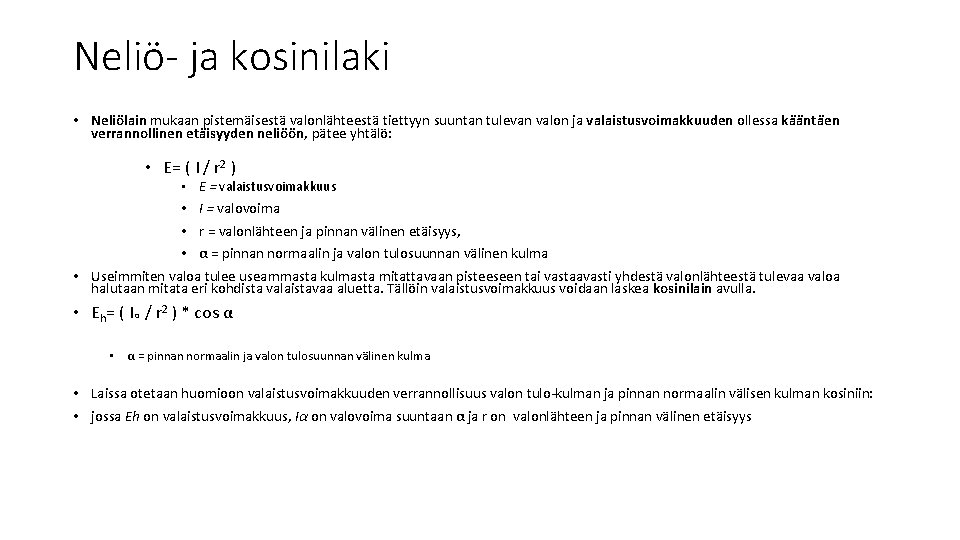

Neliö- ja kosinilaki • Neliölain mukaan pistemäisestä valonlähteestä tiettyyn suuntan tulevan valon ja valaistusvoimakkuuden ollessa kääntäen verrannollinen etäisyyden neliöön, pätee yhtälö: • E= ( I / r 2 ) • E = valaistusvoimakkuus • I = valovoima • r = valonlähteen ja pinnan välinen etäisyys, • α = pinnan normaalin ja valon tulosuunnan välinen kulma • Useimmiten valoa tulee useammasta kulmasta mitattavaan pisteeseen tai vastaavasti yhdestä valonlähteestä tulevaa valoa halutaan mitata eri kohdista valaistavaa aluetta. Tällöin valaistusvoimakkuus voidaan laskea kosinilain avulla. • Eh= ( I α / r 2 ) * cos α • α = pinnan normaalin ja valon tulosuunnan välinen kulma • Laissa otetaan huomioon valaistusvoimakkuuden verrannollisuus valon tulo-kulman ja pinnan normaalin välisen kulman kosiniin: • jossa Eh on valaistusvoimakkuus, Iα on valovoima suuntaan α ja r on valonlähteen ja pinnan välinen etäisyys

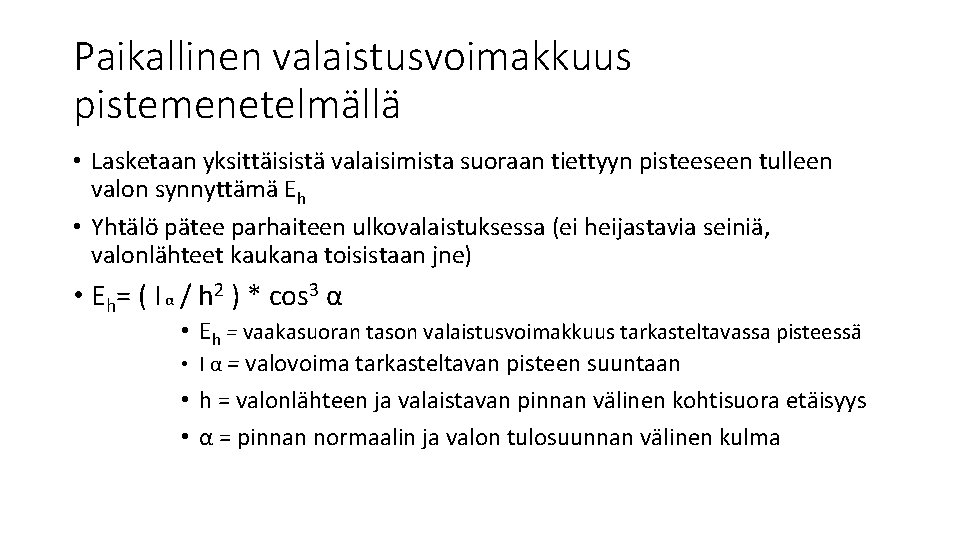

Paikallinen valaistusvoimakkuus pistemenetelmällä • Lasketaan yksittäisistä valaisimista suoraan tiettyyn pisteeseen tulleen valon synnyttämä Eh • Yhtälö pätee parhaiteen ulkovalaistuksessa (ei heijastavia seiniä, valonlähteet kaukana toisistaan jne) • Eh= ( I α / h 2 ) * cos 3 α • Eh = vaakasuoran tason valaistusvoimakkuus tarkasteltavassa pisteessä • I α = valovoima tarkasteltavan pisteen suuntaan • h = valonlähteen ja valaistavan pinnan välinen kohtisuora etäisyys • α = pinnan normaalin ja valon tulosuunnan välinen kulma

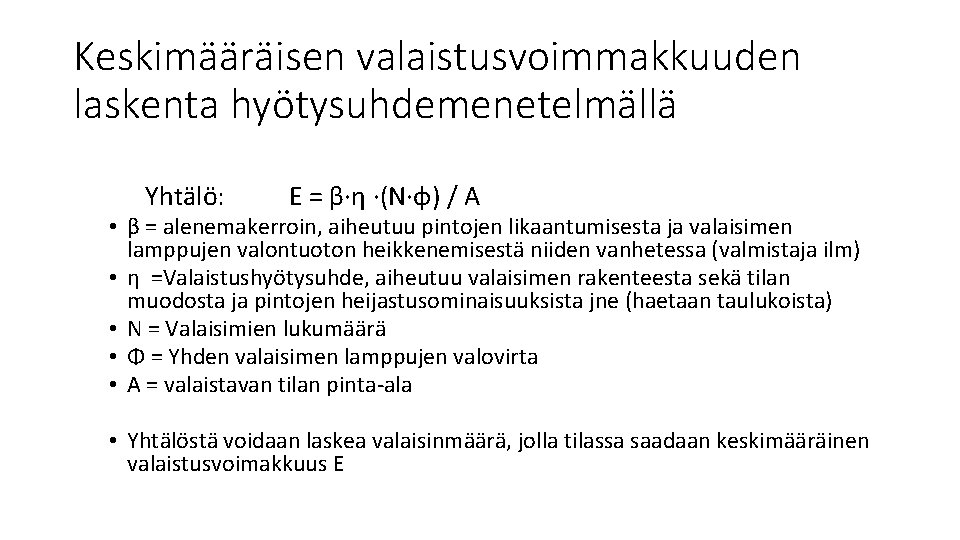

Keskimääräisen valaistusvoimmakkuuden laskenta hyötysuhdemenetelmällä Yhtälö: E = β∙η ∙(N∙φ) / A • β = alenemakerroin, aiheutuu pintojen likaantumisesta ja valaisimen lamppujen valontuoton heikkenemisestä niiden vanhetessa (valmistaja ilm) • η =Valaistushyötysuhde, aiheutuu valaisimen rakenteesta sekä tilan muodosta ja pintojen heijastusominaisuuksista jne (haetaan taulukoista) • N = Valaisimien lukumäärä • Φ = Yhden valaisimen lamppujen valovirta • A = valaistavan tilan pinta-ala • Yhtälöstä voidaan laskea valaisinmäärä, jolla tilassa saadaan keskimääräinen valaistusvoimakkuus E

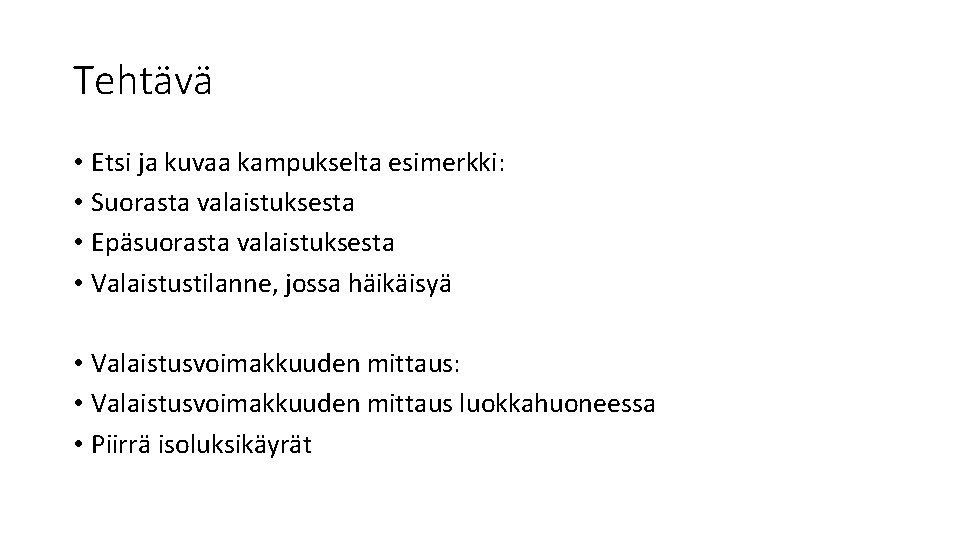

Tehtävä • Etsi ja kuvaa kampukselta esimerkki: • Suorasta valaistuksesta • Epäsuorasta valaistuksesta • Valaistustilanne, jossa häikäisyä • Valaistusvoimakkuuden mittaus: • Valaistusvoimakkuuden mittaus luokkahuoneessa • Piirrä isoluksikäyrät
